Sådan tilsluttes en spændingsregulator til ledninger i hjemmet

Elektriciteten, der kommer til vores lejligheder, er strengt reguleret af lovgivningen i statslige standarder. I overensstemmelse med kravene fra Den Internationale Elektrotekniske Kommission for netværk 220 tillades afvigelsen af ​​forsyningsspændingen inden for ± 10% af den nominelle værdi eller fra 242 til 198 volt.

Selv en sådan spredning af aflæsninger påvirker ikke altid gunstigt driften af ​​følsomme elektroniske husholdningsapparater og almindelige, enkle glødelamper, der anvendes til belysning. Elektricitetsdistributionsselskaber bruger transformatorstationer med kraftledninger, gennem hvilke der leveres elektricitet til hvert hus og lejlighed.

Når linjerne er indlæst, opstår der ofte en situation, når den maksimale spænding allerede er indstillet på transformeren, og kun dens nedre grænse når den sidste forbruger. Hvis belastningen øges endnu mere på et hvilket som helst anlæg, er det ved slutningen af ​​linjen ikke længere muligt at opretholde forskriftsmæssige krav - strømmen til transformerstationen er opbrugt. Netværket på 380 volt fungerer efter de samme principper.

Den givne sag forklarer driftsform for elektriske installationer under almindelige forhold. Faktisk kan elforsyningen til boligbygninger, især i kolde vintre og i landdistrikterne, forringes betydeligt.

Det er muligt at korrigere den aktuelle situation med kvaliteten af ​​elektricitet til hver ejer af et hus eller lejlighed ved hjælp af enheder, der stabiliserer de vigtigste elektriske parametre i netværket, som er bredt repræsenteret ved salg.

Sådan fungerer spændingsregulatoren

Princippet for dens drift er baseret på omdannelse af indkommende elektrisk energi til den optimale værdi af udgangsspændingen, der vil give husholdningsapparater strøm.

Under transformation kan stabilisatoren arbejde i en af ​​følgende tilstande:

1. sænkning af amplituden;

2. enkel overførsel;

3. øg spændingen.

I det andet tilfælde konverterer transformeren simpelthen en harmonisk til en anden uden at ændre dens amplitude. Dette bruger energi, som ubruget bruges på varmeudstyr.

Til dette formål tildeler fabrikanterne visse modeller en bypass-funktion ved at placere en afbryder på instrumenthuset, der giver operatøren mulighed for at tage hele strømdelen af ​​udstyret fra drift. Den omvendte handling tænder enheden.

Designfunktioner

Tekniske egenskaber ved forskellige spændingsstabilisatorer kan variere betydeligt indbyrdes i:

• magt transmitteret gennem dem;

• minimum og maksimum værdi af inputværdier;

• et sæt yderligere funktioner.

Dette muliggør en differentieret tilgang til valget af en model, der er egnet til de specifikke forhold for en bestemt forbruger.

Typer af spændingsstabilisatorer

Efter handlingsprincippet fremstiller udstyrsproducenter modeller, der kombinerer transformation af elektricitet med servo-drevmekanismer, relæstyring og anvendelse af halvlederteknologier. Du kan læse om deres enhed og funktioner, anbefalinger til valg her.

Klemmeudgang

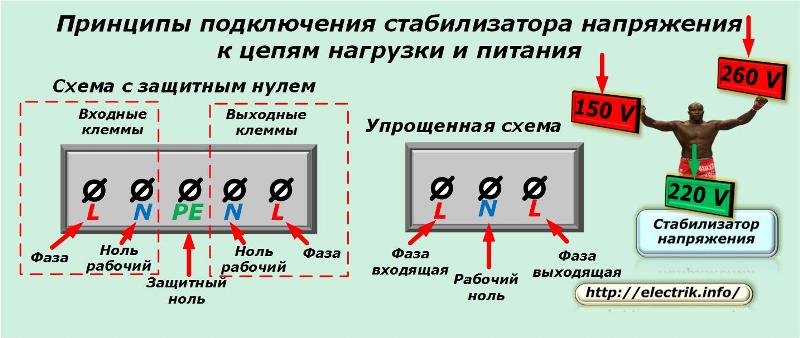

Afhængigt af deres formål og enhed kan stabilisatorer have forskellige måder at forbinde strømkredsløb og belastninger. Billedet viser to almindelige varianter af terminalblokke til enfasemodeller.

I et kredsløb med en beskyttende nul er PE-lederen forbundet til midtterminalen. Arbejdsnuller er egnede til tilstødende terminaler, og fasetråd skiftes i ekstreme positioner.For at forbinde indgangskredsløbene bruges den venstre halvdel, og udgangskredsløbene monteres på højre side.

Dette arrangement ligner algoritmen for vores skrivning og læsning: fra venstre til højre, så det er let at huske.

For kredsløb uden beskyttelsesnul forenkles terminalstripen: på den er normalt arbejdsnulet integreret i kabinettet, og kun tre kontakter er tilbage til at forbinde kredsløbene:

• faser i forsyningskæden;

• samlet arbejdsnul;

• kommer ud af stabilisatorfasen.

På de enkleste og mest laveffektmodeller kan indgangskredsløbene forbindes med en ledning med et stik, og til forbrug af forbrugere bruges stikkontakter direkte på enheden.

De anførte love er dog ikke bindende regler, og på hver enhed kan nogle specifikke funktioner anvendes, som fabrikanten angiver i den tekniske dokumentation.

Der skal udvises særlig omhu, når ledninger forbindes, når man arbejder med trefasespændingsstabilisatorer.

Sædevalg

Stabilisatorens udgangseffekt bestemmer dens størrelse. Små mobile enheder kan placeres på et bord nær elektronisk udstyr. Andre større strukturer kræver stationær installation på væggen, i en niche eller på gulvet.

En arbejdende transformer varmer op. Varmen kræves fjernet fra den. Derfor er det nødvendigt at placere spændingsstabilisatoren, så alle ventilationsåbninger er fri for at sikre maksimal luftudveksling inde i huset for at fjerne varme.

Fugtig luft, støv, nærhed til brændbare, brændbare væsker, forhøjet temperatur påvirker alle elektriske enheds ydelse negativt. Der skal tages hensyn til påvirkningen af ​​disse skadelige faktorer og undgå placeringen af ​​stabilisatoren i en fugtig kælder, garage, uopvarmet loft.

Valget af placering påvirkes af længden af ​​kabellinierne til strømforsyning og belastningstilslutning. Optimal kan være placeringen af ​​stabilisatoren i nærheden af ​​indgangsfordelingspanelet i lejligheden eller huset.

Forbindelsesordninger til enfasestabilisatorer

En rationel tilgang til lejligheden med elforsyning giver dig mulighed for at vælge en gruppe, der virkelig har behov for stabiliserede parametre fra alle elforbrugere. Det kan være:

• TV;

• kontorudstyr;

• et køleskab;

• kommunikationsenheder.

Husholdningsapparater, hvis hovedelement er opvarmning af TEN-apparater, for eksempel en elkedel eller el-kedelens strømdel, kan ikke tilsluttes stabilisatoren. De vil arbejde uden det, men lidt hurtigere eller langsommere, hvilket ikke er særlig kritisk.

Ordning med at forbinde en forbruger til en spændingsregulator

Inde i instrumentbrættet efter tælleren er beskyttelsen indstillet i formen differentiel automat (Du kan bruge en RCD og en afbryder).

Fra dem føres potentialerne for fase og nul med kabel til indgangsterminalerne på stabilisatoren. Enhedens hus er forbundet til en separat boligbuss PE, der er placeret i lejlighedspanelet.

Fasen og driftsnulet fra udgangsterminalerne på stabilisatoren går til forbrugeren, og den beskyttende nul leveres til den fra PE-bussen.

Billedet viser en måde at tilslutte en computer på uden at indikere forbindelser i en stikkontakt.

Ordning med at forbinde forbrugere af hele huset til en spændingsregulator

Overvej en forenklet version, hvornår beskyttende jord ikke brugt, og til at tilslutte stabilisatoren bruges en terminal med arbejdsnulet. Antallet af forbrugergrupper reduceres betinget til tre.

I dette tilfælde oprettes der efter beskyttelsen en fungerende nulbuss i tavlen. Alle forbrugere får strøm fra det, inklusive en spændingsregulator. Fasetråden med passende strøm fra beskyttelsen er forbundet til stabilisatorens indgangsterminal og det udgående kabel til udgangen.Dens anden ende bringes ind i skjoldet til parallel forbindelse af belastningerne.

Alle forbrugere, der er fordelt i grupper, er forbundet via afbrydere placeret i lejlighedspanelet.

Hvis stabilisatoren bruger to klemmer til at arbejde nul, ændres kredsløbet som følger:

• den fungerende nulbuss forbliver tilsluttet forbrugere, men dens forbindelse med beskyttelse vil blive afviklet;

• nultråden fra beskyttelsen af ​​lejlighedsskærmen sendes til indgangsterminalen til stabilisatorens arbejdsnul, som det er gjort i det foregående diagram.

Forbindelsesordninger til trefasekunder

Som regel er 3-fasestabilisatorer blokvis med deres egne terminalblokke for hver blok. Skiftekredsløbet for deres strøm- og belastningskredsløb kan udføres på forskellige måder.

Tilslutning af forbrugere til en trefasestabilisator

Her opretholdes alle disse principper, der er beskrevet i ovenstående ordninger. Kun enfasede hjemmeforbrugere skal være jævnt fordelt og forbundet i grupper til forskellige spændingsstabilisatorblokke for at skabe en symmetrisk belastning på den.

Enheder, der drives af en trefasespænding, skal beskyttes mod mulige ulykker i netværket med deres strømafbrydere.

Denne forbindelsesplan er mere velegnet til bygninger, hvor kraftfulde trefasede elektriske motorer fungerer. Men i hjemlige forhold er dette et temmelig sjældent tilfælde, og en trefasestabilisator er dyr. Hvis det mislykkes, er alle forbrugere nødt til at skifte til lysnettet uden det.

I hverdagen kan du anvende et andet princip om spændingsstabilisering til tilslutning af elektriske apparater i et trefaset netværk.

Ordninger til tilslutning af trefaseforbrugere gennem enfasestabilisatorer

Husholdningsapparater bruger normalt betydeligt mindre strøm end deres industrielle kolleger. For at normalisere netværksparametrene er det derfor tilladt at anvende tre identiske spændingsregulatorer af den tilsvarende belastning for et enfaset netværk.

Hvis de bruger adskillelsen af ​​arbejdsnulet, er skema nr. 1 nedenfor egnet til deres forbindelse.

For at forbedre informationens synlighed vises ikke bussen til den beskyttende PE-leder, og forbindelsen mellem stabilisatorerne og den vises på en forenklet måde.

Arbejdsnulet efter beskyttelsen placeret i husets fordelingspanel opdrættes til indgangsterminalerne på hver stabilisator. Dens bus er dannet ved parallel forbindelse fra udgangsterminalerne på alle tre enheder. Arbejdsnuller sendes til alle forbrugere med kabelkerner fra denne bus.

Indgangsfaseterminalen til hver stabilisator er forbundet til den tilsvarende terminal på beskyttelsesanordningen, og udgangsterminalen er forbundet til en gruppe af afbrydere, der forsyner forbrugerne.

Kombinationen af ​​indgående og udgående arbejdsnuller direkte på stabilisatorlegemet ved første øjekast forenkler skemaet, men for visse modeller kan denne teknik forstyrre udførelsen af ​​individuelle kontrolalgoritmer, især når der opstår nødsituationer. Af denne grund foretager producenterne en sådan adskillelse.

Hvis de ikke ser nogen grund til at udsende en ekstra terminal, forenkler de selv også designet. Skema nr. 2 til tilslutning af sådanne stabilisatorer til forbrugere med en trefasebelastning er vist nedenfor.

Afslutningsvis vil jeg henlede opmærksomheden på det faktum, at alle kredsløb er givet for at gøre sig bekendt med principperne for drift og tilslutning af spændingsstabilisatorer. Derfor har de ikke mange skifteanordninger, koblingsbokse, stikkontakter og andre enheder, der er nødvendige til installation og betjening.

For at skabe et arbejdskredsløb er det nødvendigt at tage højde for yderligere specifikke funktioner i husets elektriske ledninger, den valgte type stabilisator og tilstedeværelsen af ​​beskyttelsesanordninger.
