Sådan arrangeres brandalarmen og fungerer

Selv i gamle tider brugte folk transmission af information om begyndelsen på forekomsten af ​​visse begivenheder til en afstand i form af lyssignaler eller tydelig hørbare lyde, når der blev brændt bål på bakkerne eller bjælker blev ringet.

En moderne persons liv er forbundet med driften af ​​et stort antal forskellige udstyr, hvis arbejde ofte overvåges fjernt ved hjælp af forskellige typer signalering. Blandt dem gives information om indtrængen af ​​en brand på kritiske industrielle faciliteter og inde i flere etagers bygninger med et stort antal mennesker afgørende betydning.

Brandalarm formål

Dens vigtigste opgave er at sikre, at der ved de første tegn på en brand hurtigt overføres information til vagtmyndigheden, som hurtigt er i stand til at ankomme til stedet og træffe nødforanstaltninger for at slukke branden og forhindre spredning.

Yderligere opgaver til brandalarmanlæg (ATP) kan være:

• fjernaktivering af på forhånd arrangerede brandslukningsmidler - forskellige typer brandslukkere oprettet i forhold til de specifikke produktions- eller anlægsbetingelser;

• at sikre oplåsning af adgangskontrolsystemer for at lette massevakuering af mennesker fra et farligt sted;

• informationsoverførsel til yderligere afsendelseskontrolpunkter;

• andre funktioner.

Brandalarmsammensætning

Brandalarmanlægget betragtes som et specifikt elektrisk styresystem, hvis kredsløb består af forskellige dele:

• specielle sensorer - annoncører, der rapporterer starten af ​​en brand;

• kanaler til transmission af signaler om sensorenes drift;

• kontrolpaneler, modtagelse (PKP) og informationsdisplay for operationelt personale;

• systemer til offentlig adresse.

Sådan arrangeres branddetektorer og fungerer

Forekomsten af ​​de første tegn på brand kan vurderes ved udseendet af røg, hurtig opvarmning af miljøet eller en stærk lysglimt. Disse tre faktorer er fastlagt i princippet om drift af forskellige tekniske enheder.

I industri- og boligsektoren bruges fire typer sensorer, der arbejder efter forskellige principper, mest:

1. påvisning af begyndelsen på spredning af røg - røgdetektorer;

2. udseendet af skarp opvarmning indendørs - termisk;

3. Fordelingen af ​​elektromagnetiske bølger i det optiske område for det synlige, ultraviolette eller infrarøde spektrum - flamme;

4. samtidig eksponering for varme og røg, og ofte i kombination med udseendet af skarpt lys - kombineret.

Brandalarmsensorer kan kun overvåge tilstanden for en overvåget parameter eller reagere på dens ændring ved at udsende et signal til et eksternt system. I henhold til dette princip gælder de ikke kun for passive, men også aktive enheder. Detektorer kan oprettes for at kontrollere et specifikt lokalområde eller et udvidet, langstrakt rum. Nye design kaldes lineær.

Princippet om drift af røgdetektorer

Sensoren placeres i loftet på det sted, hvor røg stiger og begynder at koncentrere sig, når ilden starter.

Strukturelt består røgdetektoren af:

1. delt hus;

2. elektronisk tavle;

3. optisk system.

Disse dele samles individuelt på automatiserede produktionslinjer og samles manuelt til et enkelt modul, når de har bestået forskellige test og kontroller.

Funktionen af ​​sensoren er baseret på at fastlægge røgmomentet i dets hus på grund af driften af ​​det optiske system, der inkluderer:

• lysdiodeudsender en strengt rettet lysstråle;

• fotocelle, der konverterer den indfaldende lysstrøm til et elektrisk signal.

Strukturelt er lysstrålen fra kilden rettet lidt væk fra fotocellen. Under normale driftsforhold med den normale lufttilstand i rummet kan lyset ikke nå frem til overfladen af ​​fotocellen, som vist på billede nr. 1.

I tilfælde af røg i sensorhuset begynder reflektionen af ​​lysstråler i alle retninger. De kommer på fotocellen, og det fungerer. Dette øjeblik styres af et elektronisk kredsløb. Det danner en informationskommando, sender det via kommunikationskanaler til en brandalarmmodtagende enhed.

Hvis vanddamp eller gasser, der afleder lysstrømmen, trænger ind i sensorhulrummet, fungerer fotocellen også, og det logiske kredsløb giver falske oplysninger om forekomsten af ​​en brand.

Af denne grund installeres røgdetektorer ikke på steder, hvor de er i stand til at fungere. Disse inkluderer køkkener, badeværelser, brusere. Installation af røgdetektorer på steder, hvor rygere samles, vil også forårsage deres hyppige og falske arbejde.

En sådan branddetektor reagerer ikke på en stigning i temperatur og en lysglimt fra en åben flamme. Derfor er sådanne moduler installeret i de rum, hvor antændelse er forbundet med røg fra miljøet fra termisk skade på isolering af elektriske ledninger, stoffer og andre lignende materialer.

De er installeret på steder med et stort antal arbejdende elektrisk udstyr i industriel produktion, lagre til opbevaring af materielle aktiver, elektriske transformatorstationer og laboratorier.

Princip for drift af varmedetektorer

De er også placeret i loftet, hvor den varme, der genereres ved åben ild, stiger. De kan arbejde efter faktor:

1. opnåelse af den maksimalt tilladte varmeværdi

2. Temperaturstigningen.

Tærsklenheder

Sensorer af denne type begyndte at blive skabt allerførst. Oprindeligt arbejdede de på grund af lækage af en smeltelig legering fra en sikring installeret ved kontaktledningen til to ledere. På grund af dette brød det elektriske kredsløb, da miljøet blev opvarmet til 60-70 grader, og der blev udsendt et signal om brandens start.

Funktionsprincippet for en af ​​sådanne konstruktioner af en engangs, ikke-genvindbar varmedetektor af type IP-104 er vist på billedet.

Inde i sagen er der fjederkontakter, der ledes fra hinanden ved hjælp af mekanisk spænding og holdes af trælegeringen, der består af lavsmeltende metaller. Sensoren udløses, når den opvarmes til 68 grader, og de hånede fjedre giver et kædebrud.

Lignende design forbedres konstant. Nu fås de med udskiftelige svømmebuksindsatser eller elementer, der styres på afstand. Det logiske kredsløb kan udføres på forskellige principper og elektroniske komponenter.

Integrerede detektorer

Sensoren er baseret på målinger af ændringshastigheden i den elektriske modstand af metaller, når de opvarmes.

En stabiliseret spænding påføres terminalerne på det termiske kontrolelement fra strømkilden. Under dens handling strømmer en strøm, bestemt af Ohms lov, i et elektrisk kredsløb gennem en trådmodstand og en måleenhed. Dets værdi afhænger nøje af modstanden.

Under påvirkning af almindelig stuetemperatur forbliver dens værdi næsten uændret. Ved en stabiliseret spænding ændres strømmen heller ikke.

Når temperaturen på en åben flamme begynder at virke på kontrolelementet fra den flamme, der har vist sig, begynder sensorens modstand at stige hurtigt, og i henhold til samme lov begynder strømmen at ændre sig. Hastigheden for dens afvigelse fra den tidligere etablerede værdi fastlægges af et elektronisk kredsløb, der normalt er konfigureret til at øge 5 grader pr. Sekund.

Når en kritisk værdi af opvarmningshastigheden er nået, sender sensors logik kredsløb et signal til modtagermodulet via kommunikationskanaler.

I dette kredsløb er der ingen enheder, der reagerer på røg, og det vil ikke fungere på det.

Sådanne konstruktioner fungerer mest effektivt i brande forårsaget af antændelse af brændbare væsker fra olieprodukter, kulbrændstof og brandfarlige faste materialer. De er installeret på opbevaringssteder af containere med brandfarlige væsker, lagre med byggematerialer og lignende industribygninger.

Princippet om drift af flammedetektorer

En ret stor klasse af disse sensorer reagerer på åben ild eller en ulmende ild uden at forårsage røg.

En følsom fotocelle registrerer udseendet af et af spektraerne for optiske bølger eller dets fulde rækkevidde. Samtidig er designet ret kompliceret og dyrt. Af denne grund bruges de ikke i boligbygninger, men anvendes i virksomheder inden for olie- og gasindustrien.

De enkleste modeller af denne type er i stand til at fungere ud fra effekterne af svejsebuen, lyset fra den lyse sol, lysstofrør, elektromagnetisk interferens i det optiske spektrum. Forskellige filtre kan bruges til at eliminere forkert funktion.

Princip for drift af kombinerede detektorer

Alle design af branddetektorer, der fungerer på et hvilket som helst brandtegn, kan falsk fungere. For at udvide pålidelighedsgrænsen for den transmitterede information oprettes enheder, der øjeblikkeligt kombinerer mulighederne for røg og termiske modeller, eller suppleres med en flamme-reaktionsfunktion.

For at gøre dette inkluderer de straks en infrarød, termisk og optisk sensor. De kan i de fleste tilfælde konfigureres til at fungere på hver input-parameter separat eller kun når de vises samtidig.

I kritiske industrielle lokaler er der firekanals kombinerede detektorer, der desuden tager højde for udseendet af kulilte.

Princippet om betjening af manuelle branddetektorer

De enkleste design fra en almindelig knap med en fjeder selvretur bruges til manuelt at advare operationelle medarbejdere om starten af ​​en brand. Til dette personale, der bemærker, at der er tegn på brand, skal du bare åbne beskyttelsesdækslet og trykke på knappen.

Med denne handling lukkes kredsløbskontakterne, og "Brandalarm" -alarmen er aktiveret. Når knappen slippes, afbrydes signalet ikke: strømforsyningskæden indstilles automatisk til selvlåsning. Advarsel af mennesker om brandfare vil ske, indtil den ansvarlige medarbejder låser den op med en særlig nøgle.

Sådanne håndholdte sensorer er monteret i alle rum, hvor masser af mennesker samles (butikker, hospitaler, biografer, industrielle faciliteter) i en og en halv meters højde og i en afstand på op til 50 m mellem dem.

Kort konklusioner om valget af branddetektorer

Sensorens design og princip skal være så passende som muligt for at sikre brandsikkerheden i det kontrollerede rum.

I store industribygninger med forskelligt udstyr anbefales det ikke altid at bruge det samme mærke detektorer, og deres antal, selv med begrænset økonomisk kapacitet, bør dække alle farlige brandzoner i overensstemmelse med kravene i lovgivningsmæssige dokumenter.

Detektoralarmkanaler

Når arten og antallet af branddetektorer er bestemt til indendørs installation, forbindes de med ledninger til kablerne, som samles på kontrolpanelet i den operationelle sikkerhedstjeneste.

For ledninger skal du vælge ledninger med kobberledere og læg dem med mulighed for at give kontrol med den tekniske tilstand.For dem stiller SNIP og GOST krav til metoderne til separat lægning med andre kabellinjer og for at give beskyttelse mod mekanisk skade.

Enheder til modtagelse og overvågning af signaler

Kontrolpaneler er oprettet af producenter i forskellige grader af kompleksitet til professionel, semiprofessionel eller til hjemmebrug.

Professionelle enheder designet til ikke kun at imødegå brandsikkerhedsspørgsmål, men også beskyttelsen af ​​faciliteter. De er:

• overvåge tilstanden for flervejskredsløb og er i stand til samtidig at behandle analoge og digitale signaler;

• tillade kaskadering i blokke for at skabe et komplekst hierarki af kontrolordninger;

• de er tilsluttet computeren til brand- og sikkerhedstjenesten;

• registrere i tide og overføre alle de oplysninger, der forekommer på det kontrollerede objekt;

• bruges kun til kritiske industrianlæg.

Semi-professionelle enheder arbejde med digitale signaler. De er lavet i en enkelt sag, der kombinerer:

• strømforsyning fra et stationært elektrisk netværk;

• backup strømkilde - et kraftfuldt batteri, der kan give autonom drift af systemet fra flere timer til en dag;

• elektronisk kontrolenhed;

• processor.

På kritiske steder er processoren beskyttet mod uautoriseret adgang ved at placere den på vanskeligt tilgængelige steder med fuld afskærmning, hvilket forhindrer hackingforsøg med en speciel fjernscanner og kompleks kodning af den behandlede og transmitterede information.

Sådanne modeller er i stand til at behandle signaler fra to hundrede og halvtreds sensorer. De kan allerede bruges i boligområdet.

Kontrolpaneler til flere veje

De er skabt til arbejde i en privat husstand med forskellige udhus.

I stand til at behandle signaler fra elektriske kontakter fra reed-switches eller elektroniske kredsløb samt information modtaget via trådløse kanaler fra to til otte forskellige kilder.

De enkleste lejlighedskontrolpaneler

De er repræsenteret ved de enkleste modeller, der fungerer i en enkelt-kanals tilstand, hvilket er helt nok for ejeren af ​​lejligheden. Selv en sådan enhed er i stand til at overføre information om funktionen af ​​sensorer til værtens mobiltelefon i form af SMS.

Kontrolpaneler, der er designet til husholdningsbrug, ledsages af detaljeret teknisk dokumentation fra producenten med instruktioner og ledningsdiagrammer. For dem indføres den europæiske standard EN54.

Brandvarslingssystemer

I overfyldte bygninger bruges et let og lydvarselssystem for personale og besøgende af kommandoen “Alarm”. Samtidig overføres information til ledelsen af ​​virksomheden og nødhjælpstjenesterne for at tage nødforanstaltninger.

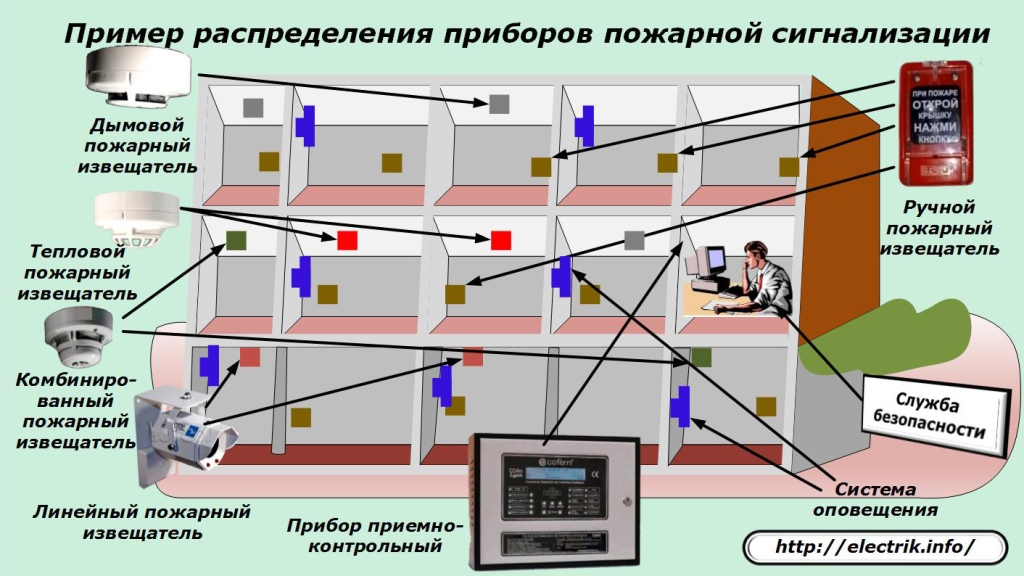

Et eksempel på distributionen af ​​forskellige brandalarmenheder og organiseringen af ​​et advarselssystem er vist på billedet.

Som alle tekniske enheder kræver brandalarmer periodisk overvågning og sundhedskontrol, et sæt vedligeholdelsesforanstaltninger, indstillinger og justeringer. I dette tilfælde skal reglerne for deres drift overholdes.

Jeg vil gerne udtrykke min tillid til, at de oprindelige oplysninger, der præsenteres på enheden til et moderne brandalarmanlæg, giver læseren en idé: Oprett i praksis for dig et optimalt system, der udelukker brand i tilfælde af utilsigtet brand eller bevidst brandbrand.
