Flisegulvvarme

Metoder til opvarmning af boliger for at sikre komfortable levevilkår forbedres konstant. Blandt dem vinder det elektriske varmesystem med den laveste bygningskonstruktion - gulvet - mere og mere popularitet.

Med det rigtige installationssystem styres varmeelementernes varme kun opad på grund af påvirkningen af ​​kræfterne i den naturlige cirkulation. Dens forbrug til opvarmning af fundamentet og de omgivende nedre elementer blokeres af et lag varmeisolering og omdirigeres af en reflekterende skærm ind i rummet.

Faser af teknologi til at lægge et varmt gulv under en flise

Installationssekvens for eventuelle varmeelementer elektrisk gulvvarme strengt defineret. Det skal overholdes og udføres strengt.

Lægning af et varmt gulv under flisen for pålidelig drift bør opdeles i trin:

• planlægning;

• fundament forberedelse;

• oprette en varmeskjold;

• installation af varmeelementer;

• installation, sundhedskontrol af det elektriske kredsløb;

• hælde fastgørelseshud og lægge fliser;

• at holde det monterede system ved stuetemperatur, indtil fastgørelsesmaterialet størkner fuldstændigt;

• tænding af kredsløbet under belastning med test af driften i automatisk tilstand.

Planlægning for æglægning af gulvvarme

På dette tidspunkt er det vigtigt:

• tage hensyn til funktionerne i bygningskonstruktioner for muligheden for at installere et varmt gulv;

• gøre dig bekendt med alle eksisterende modeller af varmeelementer;

• at analysere deres evner i forhold til specifikke forhold i rummet;

• vælg det mest passende system i henhold til tekniske egenskaber og omkostninger;

• tegne et diagram eller en skitse af rummet i en skala med betegnelsen på æglægningspladser og fravær af varmeelementer, placering af en temperatursensor, temperaturregulator, elektrisk fordelingsboks;

• foretage en beregning af strømmen til forbrugt elektricitet og på grundlag heraf oprette et elektrisk kredsløb til tilslutning til strømforsyningsnetværket, vælg mærket af ledninger ved nominel belastning og beskyttelsesanordninger.

Grundlæggende funktioner

Hvis du bor i en bygning i flere etager designet af en professionel byggeri i henhold til et standardprojekt, er gulvbunden sandsynligvis en armeret betonplade, der pålideligt er lagt på et stift fundament eller overgangselementer. Det gennemgår ikke skift og deformationer på grund af klimatiske effekter, vejrændringer, skiftende årstider.

I denne situation repræsenterer selve bunden af ​​det varme gulv under drift en pålidelig monolitisk struktur, der modstår ekstern påvirkning. Det vil sikre en god drift af varmesystemet i en lang periode uden mekanisk skade.

I et privat hus, især lavet af træ, er krympning mulig, deformation af væggene eller fundamentet kan oprettes med samling af dårlig kvalitet. Dette spørgsmål skal analyseres omhyggeligt. En lille forskydning af basen danner forvrængninger af strukturen. De vil føre til dannelse af revner i afretningen, skader på varmeelementerne.

Planlægning af gulvvarme

Det er oprettet til nøjagtig bestemmelse og mærkning af det krævede varmeområde. Det giver ikke mening at installere varmeelementer under møbler, et badeværelse, et køleskab og andre store store stationære genstande.

Derudover er nogle af dem i stand til at udøve en øget statisk belastning på elementerne i det varme gulv, når f.eks. Badekarret er mindst halvdelen fyldt med vand, og en person stadig kravler ind i det. Modstandsdygtige kabler fra sådanne belastninger kan beskadiges.

Varmeelementer er i stand til effektivt at varme rummet, når deres dækningsareal er op til 70% af rummet. De placeres med en mindsteafstand på 10 cm fra væggene til kabelsystemer og 20 filmsystemer. Også indrykk fra rørledninger og fremspringende bygningsdele med forskellige temperaturforskelle.

Temperaturregulatoren monteres på væggen ikke nærmere end 30 cm til gulvet på et praktisk sted for ejeren. For ham, med skjult ledning langs sagens ydre dimensioner, bliver du nødt til at bore et monteringshul i væggen, udføre en væg, der jager fra den til gulvniveauet. Du bliver nødt til at lægge forbindelseskablet i porten.

Temperatursensoren anbringes i en forseglet bølgeslange, der placeres i et gulvkamre med et tværsnit på 20x20 mm, placeret i en jævn afstand fra de nærmeste varmeelementer. Placeringen af ​​temperatursensoren og slangen til dens installation er angivet i lægningssystemet.

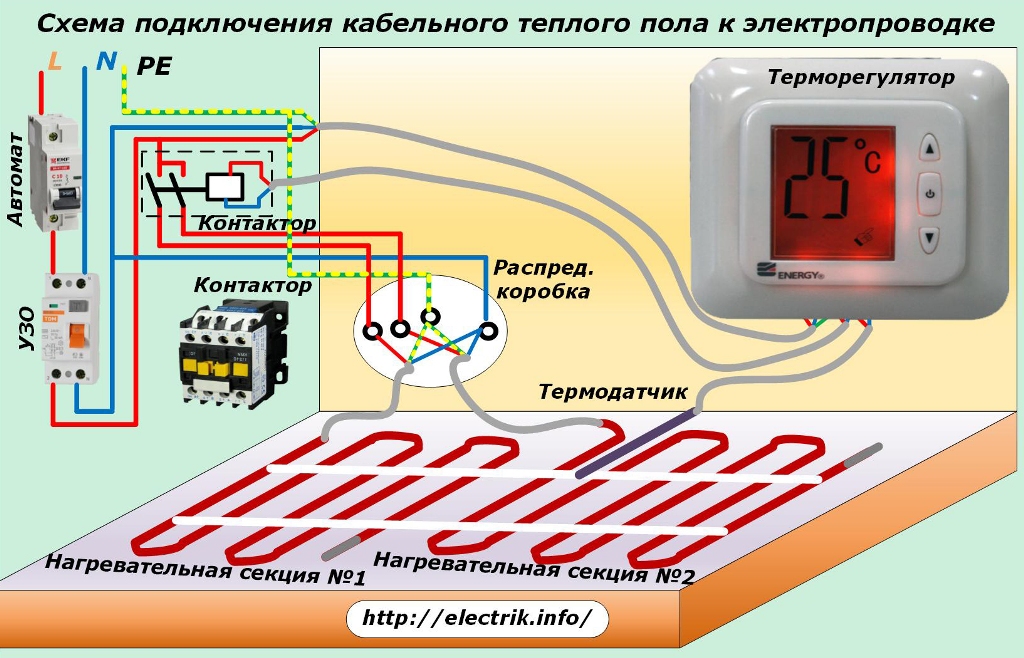

Koblingsdiagram til gulvvarme

I henhold til æglægningsplanen bestemmer beregningen det krævede varmeområde og det krævede antal varmeelementer. Disse data tydeliggør belastningens strømforbrug. Det vil tjene som grundlag for alle elektriske beregninger:

• bestemmelse af mærket og tværsnittet af ledninger til tilslutning af strømkredsløbet og temperaturmålingskredsløbet med en sensor;

• valget af beskyttelse med en afbryder og en reststrømsanordning eller med en differentiel maskine i henhold til den nominelle belastningsstrøm;

• identificering af behovet for at inkludere en kontaktor i kredsløbet, der beskytter termostaten mod øgede belastninger;

• løsninger på andre problemer i tabeller og mapper.

Jordforberedelse til gulvvarme

Når du har sikret dig, at gulvpladerne er stift lagt på bunden, skal du kontrollere tilstanden af ​​laget på deres pudrede overflade. Det skal være perfekt justeret og horisontalt justeret strengt i niveau. Identificerede overtrædelser fjernes ved påføring af et nyt lag med kontrol af dets parametre efter fuldstændig tørring.

Varmevekslere skal være pålideligt beskyttet mod mekaniske skader. Opret om nødvendigt forstærkning, sørg for vandtætning.

Derefter udføres boring af huller i væggen for at fastsætte temperaturregulatoren skal du klippe kablerne og den korrugerede bøsning på temperatursensoren.

Vær opmærksom på skabelsen af ​​optimale forhold for temperatursensoren. Denne måleenhed oversætter varmeindikatorerne for afretningslaget, der omgiver det, til proportionalværdier af den elektriske strøm, overfører information via ledninger til termostaten.

Temperatursensoren er placeret inde i mørtlen og den størknede afretning. Det skal være muligt at udskifte det uden at skade gulvbelægningen. Til dette formål placeres det i et bølgepaprør, lægges i en shtroba og lukkes med et stik fra bundenden for at forhindre indtrængen af ​​mørtel udefra.

Det korrugerede rør med en jævn bøjning tæt på væggen fra en vandret position i gulvet skal forvandles til en lodret nær væggen med en bøjning af den indvendige radius på mindst 5 cm. Dette gør det muligt pålideligt at fjerne og installere sensoren til de ledninger, der er forbundet til den.

Derefter foretages en grundig rengøring af bygningsaffald, fjern støv med en støvsuger.

Oprettelse af et varmeskjold

Der er en teknologi til at lægge gulvvarme, hvilket udelukker dette trin, når kabelvarmevekslere eller varmemåtter monteres direkte på den forberedte base. Med denne metode reduceres antallet af byggefunktioner, materialeforbruget reduceres, installationspenge spares.

Metoden kan retfærdiggøres, når lejligheden er inde i en isoleret bygning, og gulvvarmesystemet bruges lejlighedsvis. Denne indstilling skal dog beregnes og analyseres.

Varmeskjoldet fungerer efter princippet om en husstandstermos, og holder varme inde i et begrænset rumfang og blokerer dets tap gennem bygningskonstruktioner med en reflekterende skærm.

For at spare energi under langvarig drift af det varmeisolerede gulv anbefales det at montere en varmeskjold i et allerede operativt hus, og når man bygger en bygning, skal man være ekstra opmærksom på implementeringen af ​​varmebesparende processer. Selv et enkelt lag med ekspanderet ler vil beholde noget af varmen.

Læg isoleringsmaterialet på en ren overflade. Dets producenter kan levere to typer belægninger med isolerende og varmereflekterende egenskaber hver for sig eller i et enkelt lag.

Penofol er populært - det er et materiale, der kombinerer begge undersøgte lag. Det leveres i brede ruller, der er praktisk at skære og fastgør til den ønskede størrelse. Folien er altid placeret på toppen.

Kanterne og baserne på den termisk isolerende belægning fastgøres sammen med konstruktionstape, hvilket skaber et fælles lag fra separate dele.

Installation af varmeelementer og ledningsdiagrammer

Hvis der ikke bruges et varmeisolerende lag, behandles gulvoverfladen efter støvfjernelse med en grunder for at forbedre kontakten mellem arbejdsoverfladerne og klæbeblandingen.

Der lægges et varmekabel eller varmemåtter for at opnå en jævn fordeling af kølevæsker over hele arbejdsområdet.

Den infrarøde gulvfilm og elektrofluidmoduler placeres normalt på overfladen af ​​varmeskærmen og fastgøres til den med tape. Hans tilbageholdelsesbestræbelser på dette tidspunkt er ganske tilstrækkelige. Efter hældning og tørring af fastholdelsesafretningen fungerer den som en holder.

Efter montering af varmeelementer, termostat og temperatursensor forbindes de med ledninger til forsyningskredsløbet, enheden kontrolleres for rigtighed og tændes under spænding for at teste sundheden i et par titusinder. I løbet af denne periode skal du sørge for:

• ensartet opvarmning af kølevæsker;

• en temperatursensors evne til at reagere på temperaturændringer;

• termostatens muligheder for automatisk at opvarme gulvet.

Kontrollen udføres hurtigt, og efter at den er færdig giver systemet muligheden for at afkøle naturligt til stuetemperatur.

Fastgørelse af afstrygning med hældning og fliser

Dette trin kan opdeles i to på hinanden følgende operationer eller udføres straks på én gang. Erfarne fliser skal forsøge at løse problemet omfattende, men det kan kompliceres af tykkelsen af ​​afstrygningslaget, hvilket er nødvendigt for at fikse varmebærerne og overføre varme.

For varmeapparater med et tykt kabel eller et flydende elektrisk modul kan det være fra 5 cm eller mere. Et sådant volumen har en termisk inerti: opvarmes længere, opbevar varmen godt, afkøles langsomt.

Kabeltermomater kræver, afhængigt af designet, en mindre tykkelse på slips. Producenter angiver dens værdi i den ledsagende dokumentation. For filminfrarøde udsendere kan den være fra 2 cm. Når du opretter den, er det praktisk at straks lægge fliser på toppen.

Det anbefales at bruge specielle tørre bygningsmixer til montering af fliser på et varmt gulv. Opløsningen, der er klar til afretning, fordeles over varmeelementerne. Det er jævnet med en bred spatel med bølgete kanter. Fliser legges på løsningen.

Ensartede fælleshuller giver dig mulighed for at oprette plastkryds. Et strengt vandret plan er udstyret med niveaukontrol med kiler og let tappning. Arbejdet udføres fra den yderste ende af rummet til indgangen for at udelukke overtrædelser af placeringen af ​​allerede limede fliser, indtil de er helt tørre.

Inde i afstrygningen skulle de kemiske processer, der afslutter den endelige hærdning, slutte helt. Deres kursus kræver mindst 28 dage.I løbet af denne periode må det samlede system ikke udsættes for temperatur. mekaniske belastninger og træk, fugt bør udelukkes.

Testbelastning tændt

Inden den første spændingstilførsel, efter at afretningsledningen er tørret, skal du sikre dig, at beskyttelsen fungerer: Afbryder og RCD. Hvis det under tilladelse til lægning af fliser er tilladt at beskadige den elektriske isolering eller installationen er ødelagt, forhindrer de nødsituationer. forbundet med handlingerne af kortslutningsstrømme og lækager.

Driftbarheden af ​​det installerede system kontrolleres ved at skabe et behageligt miljø med automatisering og måle strømforbrug ved måleenheder eller ved måling af den elektriske måler. De skal være inden for grænserne for de tekniske specifikationer, der er erklæret af producenten.

Når man beskæftiger sig med teknologien til at lægge et varmt gulv under en flise, skal det forstås, at dets overordnede design består af et stort antal forskellige lag, der hver udfører en bestemt funktion. I komplekset giver de en behagelig atmosfære i rummet i lang driftstid.

Hvis ægteskab er tilladt overalt, reduceres det skabte systems samlede ressource kraftigt. Og det er designet til at fungere i årtier. Derfor skal arbejdet tænkes på forhånd og udføres pålideligt.
