Hvordan moderne automatiske vandingssystemer er arrangeret og fungerer

Den tid er inde, hvor viden om elektrikere er blevet nødvendigt for mennesker med alle specialiteter. Nye teknologier, der er baseret på brugen af ​​elektronik, mikroprocessorudviklinger har fast indgået i vores liv og hverdag.

Selv almindelig anlægspleje kan nu automatiseres, overlades robotter og automatiske systemer, der efter indstilling af brugerparametre vil opretholde et mikroklima, give strengt afmålt vanding og skabe optimale betingelser for vækst og udvikling.

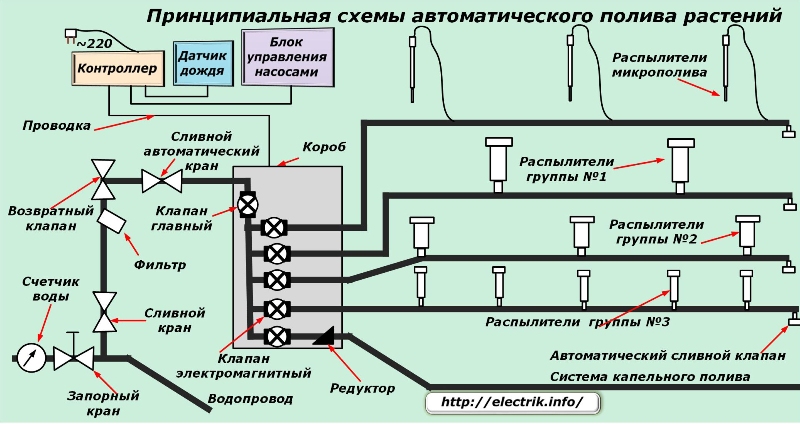

Sammensætning og beskrivelse af det hydrauliske kredsløb

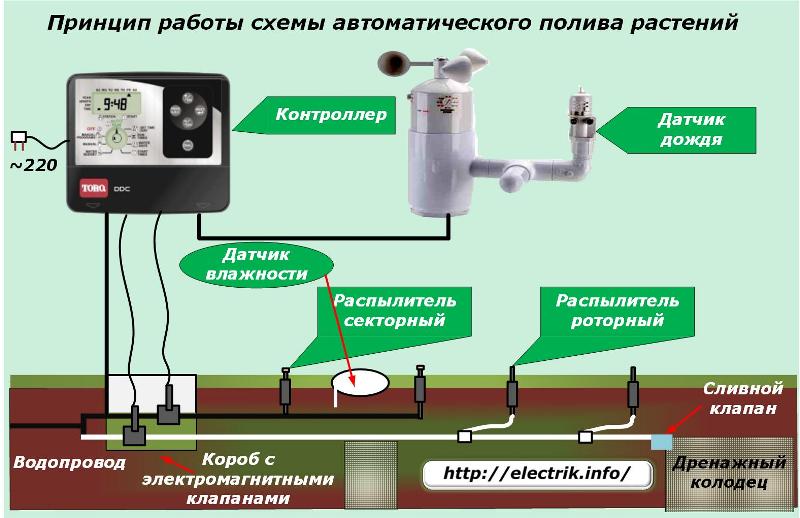

De vigtigste elementer, der er nødvendige for driften af ​​det automatiske plantevandingssystem, er vist på billedet, der forklarer princippet om automatisering.

Hovedformålet med et sådant system er at give planter den mængde vand, de absolut har brug for, under hensyntagen til den faktiske nedbør.

Med henblik herpå er der allerede blevet udført adskillige videnskabelige undersøgelser, der giver information om mængden af ​​fugt til en god udvikling af planter afhængigt af sæsonen. For eksempel kræver der vækst af græsplæne ca. 120 150 ml vand i sommermåneden. Når der genberegnes til den daglige norm, vil behovet være 4 ÷ 5 ml. Buske har brug for mindre.

Installeret i en referencegrund fugt sommer beboer analyserer konstant tilstedeværelsen af ​​fugt i jorden, udsteder information til controlleren, som behandler den, justerer varigheden og volumen af ​​forsyningen.

Vand til kunstvanding hentes fra vandforsyningen, som kan være:

1. tilsluttet et centraliseret vandforsyningssystem;

2. bruges individuelt.

Ved indgangen til det automatiske vandingssystem installeres en vandmåler og en elektrisk pumpe, afhængigt af det vedtagne hydrauliske kredsløb. Hovedveje begravet i jorden er udstyret med tilbageslagsventiler, som udelukker muligheden for forurenet grundvand ind i systemet.

For at fjerne vand fra systemet inden vinterfrostens begyndelse er der monteret et drænhane. Filtret fjerner mulige forurenende stoffer, der falder ind i det automatiske vandingssystem før distributionen af ​​vand langs de udgående linjer. Det sikrer normal drift af magnetventiler.

I komplekse, forgrenede systemer ved indløbet er hovedventilen i en speciel konstruktion af en elektromagnetisk type installeret, udstyret med beskyttelse mod vandhammer med mulighed for at styre den fra regulatoren. Ved irrigation af land og hjem bruges den praktisk talt ikke.

Styrede magnetventiler er monteret i plastikhuse inde i jorden i midten af ​​linierne. Deres antal afhænger af forgreningsstrukturen, dens anvendelse i et bestemt område.

Inde i linjerne i et automatisk kunstvandingssystem opretholdes vandtrykket altid. Rørledninger, adaptere, fittings, installationsmetoder skal pålideligt modstå det, fjerne lækager. Derfor anvendes specielle konstruktioner af polyethylenrør, der kan modstå et tryk på 10 bar inde i dem.

Vandforsyning til vandingszone reguleres af elektromagnetiske ventiler placeret i specielle kasser med forskellige typer sprøjtepistoler, herunder et dryppvandingssystem. De forenes af arbejdszoner.

Hver zone er oprettet til arbejde med samme type sprøjtegrupper, den mest velegnede til udvikling af visse typer planter og er inkluderet i arbejdet fra controlleren efter tur. Samtidig vanding af jorden fra alle motorveje anvendes ikke.

En gearkasse er installeret inde i drypbevandringssystemet. Det opretholder det optimalt tilladte vandtryk i systemet til dannelse af dråber.

Automatiske drænventiler i slutningen af ​​motorveje udelukker dannelse af øget jordfugtighed, bidrager til dens dræning, når systemet er tændt.

Placeringen for placeringen af ​​controlleren vælges under hensyntagen til let vedligeholdelse, adgang og miljøbeskyttelse. Du kan også bruge en speciel lufttæt kasse, designet til udendørs brug.

Det er forbundet til et elektrisk strømforsyningsnetværk og elektromagnetiske ventiler, regnsensorer med specielle fugtbestandige kabler og ledninger. Til montering af enderne på ledningerne i æskningssystemets kasser anvendes universelle silikonefyldstoffer, der eliminerer penetrering af fugt til metaldele.

Strømforsyningen til controlleren udføres normalt fra et husholdningsnetværk 220 gennem en integreret strømforsyning. For små systemer kan batterier eller genopladelige batterier accepteres.

Controlleren styrer funktionen af ​​regnsensoren giver dig mulighed for at stoppe vanding under nedbør for at forhindre overmistens.

De vigtigste dele af det automatiske kunstvandingssystem

Disse inkluderer:

• styreenhed;

• regnsensorer;

• styrede magnetventiler;

• sprøjter;

• filtre;

• automatisk afløbskranke;

• rørledninger og fittings;

• dryp rør;

• hydraulisk dryp overrislingsudstyr;

• mikrosprøjter.

Vandkilde

Hvis der er en individuel vandkilde. så kan du fremstille en tank eller købe en stor tank. Det skal opsamle regnvand under nedbør eller pumpe vand fra en nærliggende dam eller brønd. Samtidig opvarmes temperaturen fra den omgivende luft. Dette vil have en positiv effekt på væksten af ​​visse plantearter.

For at fylde tanken har du brug for en pumpe med en automatisk kontrolenhed, der styrer de øverste og nederste niveauer af vandpåfyldning.

Hvis du vander planterne fra en centraliseret vandforsyning, skal du tage hensyn til tilstedeværelsen af ​​urenheder af blegemiddel i vandet, som kan have en negativ indvirkning på udviklingen af ​​mange typer blomster, varmekærlige grøntsager.

Når der leveres vand fra en boret brønd, skal pumpens tekniske egenskaber vælges korrekt med henblik på systemets ydelse. Du skal også installere filtre under hensyntagen til deres kapacitet og servicefunktioner.

Før design af et automatisk kunstvandingssystem startes, er det vigtigt at analysere strømforsyningen til vandforsyningskilden med vandstrømbehovene, sammenligne dem, når der oprettes forskellige tryk i lysnettet, og give den nødvendige reserve.

Kontrolenhed

Til automatiske kunstvandingssystemer frigør mikrokontrollereat have et andet antal styrings- og kontrolfunktioner. De giver dig mulighed for at indstille driftsfunktionen i en bestemt driftsperiode.

Controllere med en digital grænseflade forenkler programmeringsprocessen ved kunstvanding, har små dimensioner, er designet til at arbejde med kunstvandingssystemer i forskellige konfigurationer.

Nyttige funktioner i digitale mikrokontrollere inkluderer:

• tilgængeligheden af ​​forskellige opstartprogrammer for irrigationssystemer;

• anvendelse af forskellige arbejdsplaner, sæsonjusteret;

• regulering og begrænsning af overrislingsvarighed med at sikre forsinkelser mellem tænding af forskellige tilstande;

• muligheden for at indtaste og gemme parametre for den programmerede manuelle betjeningstilstand i controllerhukommelsen

• indstilling og gemning af programindstillinger, når du bruger ekstra batteristrøm;

• bekvemmelighed ved at se de indtastede indstillinger;

• ordineret algoritme for handlinger i tilfælde af strømafbrydelse;

• overholdelse af de nuværende standarder for elektronisk udstyr;

• muligheden for at forbinde eksterne sensorer fra populære producenter, inklusive trådløse modeller til styring af frost- og regnsensorer;

• indbygget diagnostik af elektriske forbindelser;

• preview-funktioner.

For at drive magnetventiler udsender regulatorerne oftest en spænding på 24 volt.

Regnsensorer

De oprettes for automatisk at udelukke vanding under nedbør. De giver dig mulighed for at:

• at udelukke vandblæsning af planter på grund af overdreven kunstvanding i vådt vejr;

• spare vandforbrug på mindst 30% fra kilden til vandforsyning, udstyr ressource.

Regnsensorer kan tilsluttes eller arbejde på en radiokanal. Ved klimatiske forhold med mulighed for frost kan de suppleres med frostsensorer. Deres sager er monteret på bygningskonstruktioner eller specielle konsoller.

Kablede modeller er forbundet med et fugtbestandigt elektrisk kabel ved hjælp af konsoller eller koblinger.

Trådløse enheder er udstyret med:

• multifunktionel modtagerenhed;

• LCD display

• signalindikatorer.

De leverer:

• planlagte forsinkelser i fornyelse af kunstvanding for at sikre vandbesparelsesordninger;

• brugen af ​​et system, der tillader dig at deaktivere eller aktivere sensoren til automatisk drift til enhver tid;

• indikation af tilstande;

• valg af følsomhedstilstand;

• let installation.

Magnetventiler

Forskellige typer magnetventilanordninger er designet til fjernbetjening af vandspray under kunstvanding ved at ændre strømningens hydrauliske modstand ved positionen af ​​ventilen, der styres af solenoiden.

Til forbindelse til rørledninger bruges en gevindforbindelse eller skrueklemmer. Der skal foretrækkes design, der giver hurtig, pålidelig samling og fjernelse fra kredsløbet for nem vedligeholdelse under drift.

Ventillegemer af høj kvalitet er lavet af polypropylen af ​​høj styrke med tilsætning af fiberglas og rustfrit stålelementer, som er meget modstandsdygtige mod korrosion og ultraviolet.

Elite modeller er udstyret med:

• en glat lukkeindretning, der eliminerer forekomsten af ​​vandhammer i systemet;

• en stråle, der regulerer strømningshastigheden under hensyntagen til indflydelsen af ​​termisk ekspansion af mediet;

• en membran med øget styrke og et tætningssystem, der sikrer holdbarhed og tæthed;

• manuelt kontrolhåndtag;

• flowmålesystem og dets styreenhed.

Populære specifikationer:

• arbejdspress i Bar;

• produktivitet i l / min;

• gevindtyper til ekstern og intern forbindelse;

• elektrisk forsyning af magnetspolen i volt med en holde og startstrøm i ampere.

Sprøjtepistoler

Når man presser en vandstrøm gennem hullerne i dysen placeret ved enden af ​​sprøjten (sprinkler), dannes en sky af små dråber eller en stråle, der sprøjtes i en bestemt afstand.

Sprøjtelegemet kan være monolitisk eller med en glidende bevægelig del for at øge sprøjteområdet og antallet af dyser fra en til ti eller lidt mere.

Strukturelt fremstilles sprøjter i henhold til to typer vandforsyning:

1. sektoriel, når strømmen styres under simpelt pres;

2. drejning ved hjælp af vridning, turbulens af strålen i henhold til centrifugalprincippet.

I det første tilfælde når skyområdet op til fem meter, og sprøjtningsvinklen for strålen gennem dysen afhænger af dens design og kan variere fra 40 til 360 vinkelgrader. Der er design med en justerbar spredningsvinkel og jævn rækkevidde, der tillader effektiv kunstvanding af rektangulære områder.

Rotationsforstøvere oprettes med:

1. ved udvidelse af dysemekanismen fra huset - ændring “pop up”;

2. uden forlængelse - "busk".

Den indtrækkelige mekanisme giver dig mulighed for at kontrollere sprøjteområdet, mere effektivt håndtere territoriet for en kompliceret konfiguration.

Sprøjtestrømmen med flere jet-rotationer muliggør bedre penetrering af fugt i jorden, selv i faste sammensætninger, hvilket eliminerer dræning af fugt i skråningerne. For at skabe en ensartet sky vælges dyserne strengt, og strømmen roteres af sektorskiver.

filtre

De indvendige hulrum i de hydrauliske ledninger skal være rene. Eventuelle mekaniske partikler, der er fanget inde, kan forstyrre driften af ​​magnetventiler eller dyser. Brug af filtre af høj kvalitet giver dig mulighed for at fjerne urenheder, rense vand og sikre en lang levetid for udstyret.

For at rense systemet med fint sand bruges specielle filterdesign.

Tømningsventil

Bruges til at fjerne fugt fra linjen, når den ikke fungerer - til at tømme systemet.

Når der skabes tryk i det hydrauliske kredsløb, lukker ventilmembranen drænhullet og blokerer det fuldstændigt og sikrer tætheden i linjen. Når pumpen holder op med at arbejde, vil returfjederen tvinge ventilen tilbage og åbne afløbet for at fjerne vand fra systemet.

Samtidig betjening af flere drænventiler kan skabe en vandhammer, der vil påvirke driften af ​​elektromagneter. Jeg undgår sådanne tilfælde på systemdesignstadiet ved at installere en ventil til den aktuelle zone.

Rør og fittings

Automatiske vandingssystemer fungerer bedre på polyethylenrør designet til at modstå tryk fra 6 til 10 bar med udvendige diametre fra 25 til 110 mm, som vælges i henhold til systemets ydelse.

Deres forbindelse udføres ved hjælp af kompressionsbeslag eller svejsning. Det er også tilladt at forbinde metal- og plastikhuse og fittings med tætning af gevindforbindelser med Teflon-tape.

Dråbe rør

De bruges til at give dryppevandring af grøntsager, buske, havetræer og lokalisere dryppesystemer i afstande på 20 ÷ 50 cm i form af en labyrint af små rør placeret på jordoverfladen uden at blive begravet i jorden.

Drypprøret giver dig mulighed for at fugte overfladen med en hastighed i størrelsesordenen 1 ÷ 4 liter i timen ved et systemtryk på 1,5 bar.

Der er dropprørkonstruktioner behandlet med specielle kemikalier. De beskytter bagagerummet mod penetrationen af ​​rødderne i hullerne og kan placeres inde i jorden.

Vanding med hydraulisk gear dryp

Designet til at reducere trykket fra pumpens driftsværdi til 1,5 bar. For systemer, der kun bruger vanddrypning uden sprøjter, anvendes ikke en hydraulisk gearkasse.

Mikro sprøjter

Brug på steder med et begrænset diameterområde fra 0,5 til 5 m. Arbejd effektivt på blomsterbed, blomsterbed, buske, fast jord.

Det automatiske kunstvandingssystem giver dig mulighed for at skabe gunstige betingelser for udvikling af planter, eliminerer det lange daglige rutinearbejde med at pleje haven, græsplænen, haven, sommerhuset.

Dets brug giver dig mulighed for at:

• at dyrke sunde, velplejede planter i landet;

• skab en smuk græsplæne;

• tilvejebringe ensartet vanding uden direkte menneskelig involvering;

• spare vandforbrug.
