Belysningskontrol fra to, tre eller flere steder
En af de mest almindelige opgaver for en "lejlighed" elektriker er at installere en eller flere inventar. Normalt skaber dette ikke noget problem, fordi det er ganske enkelt at tilslutte en switch. Men ofte skal du sørge for, at pæren tændes flere steder, for eksempel fra to, mere - sjældnere. I denne artikel vil vi overveje lysstyringsordninger ved hjælp af flere afbrydere.
Lysstyring fra to steder
Dette problem findes ofte i private huse på en bydel, for eksempel nær hoveddøren og porten, ved indgangen til gården samt i huse med flere etager, så det er muligt at tænde lyset fra enhver etage og trygt gå ned ad trappen.
Hovedproblemet er, at hvis du installerer to almindelige kontakter på en lampe, uanset hvordan du tilslutter dem, skal de enten være tændt eller begge dele slukket. Derfor vil det ikke være muligt at kontrollere belysningen fra flere steder i henhold til en sådan ordning.
Brug for at løse dette problem afbryder. En sådan enhed kaldes mere korrekt en switch. Lad os se på kredsløbet og funktionerne i passageomskifteren.
Her ser vi, at afbryderen er forskellig fra den sædvanlige afbryder. Hvis kontakten enten er lukket eller ikke på standardversionen, lukker den bevægelige kontakt enten på en linje eller på en anden, det er derfor, jeg kaldte det en switch.
Hvis du stadig ikke forstår, hvordan dette kredsløb fungerer, skal du overveje dets tilstande:
1. På begge kontakter presses tasten til “UP” -positionen - lyset er tændt, strøm flyder gennem den “øverste” ledning (hvis du ser på ovenstående diagram).
2. Den første switch er i “DOWN” -positionen, og den anden er “UP” (eller omvendt) - ingen strøm strømmer gennem kredsløbet, lampen lyser ikke.
3. Begge skifter i den "nedre" position - strøm strømmer gennem den "nedre" ledning, og lampen er tændt.
Kredsløbet er enkelt nok til at bygge:
1. Forbind direkte nul til lampen fra fordelingsboksen eller på en anden måde, afhængigt af omstændighederne
2. Et tre-core kabel strækker sig til kontakten tættest på strømkilden (siger 220V netværk). Den første kerne er forbundet til kontakten og den midterste bevægelige kontakt på kontakten. Nedenfor præsenterer vi terminalerne på kontakten og dens kredsløb gentagne gange.
3. De to resterende ledninger er forbundet til et par udgangs faste kontakter og en anden switch.
4. Fra den midterste bevægelige kontakt på den anden switch tager vi den udgående fase og forbinder til lampen.
Passageromskifteren adskiller sig fra den sædvanlige ved at den har en kontaktkontakt, så der er tre terminaler til tilslutning i stedet for to på den. De er også en, to og tre taster. Derefter duplikeres dette skema simpelthen i overensstemmelse med antallet af nøgler og lampegrupper, som det er vist på figuren herunder.
Jeg undre: Hvis du har mulighed for at forbinde en fase med nul til hver af switchene med minimale kabelomkostninger fra forskellige koblingsbokse, kan du bruge en alternativ version af dette kredsløb. Det adskiller sig ved, at pæren er forbundet til en bevægelig kontakt, og fasen med nul er fast og som den afspejles.
Sådan monteres
For at lette installationen skal du forestille dig på forhånd, hvordan du lægger kablerne, som er tættere på den første switch og hvad der er tættere på den anden - en distributionsboks med en indkommende fase eller en lampe, eller måske begge dele ... Men i de fleste tilfælde har du brug for et simpelt tretråds kabel eller kabel, Afhængigt af drifts- og installationsbetingelserne er følgende egnede:
-
VVG 3x1,5;
-
PVA 3x0,75 ... 3x1,5;
-
ШВВП 3х0.75 ... 3х1.5;
-
Eller en udenlandsk analog af NYM af lignende sektioner.
Du kan bruge ledningerne fra disse ledninger hver for sig, samt købe en enkelt-kernetråd af PV-mærket, svarende til fleksibilitetsklassen, for eksempel er PV-1 en stiv monolitisk version. I dette tilfælde reduceres sandsynligheden for fejl, især hvis du vælger flerfarvede årer. Billedet herunder viser en af monteringsmulighederne i en mere visuel form:
Håndtering af tre eller flere steder
Hvis du vil have lampen til at tænde fra tre steder eller mere, går krydsafbrydere i kamp, kaldes de undertiden mellemafbrydere. Kredsløbet er vist nedenfor.
Begyndere kan blive bange for lysstyringskredsløbet fra tre steder, men lad os forstå det. Cross-over switch - dette er den samme gennemgangskontakt med kun en tast på samme tid der skiftes to grupper af kontakter. Den eneste forskel i den synlige del vil være den på tværs af 4 klemmer til tilslutning af ledninger og på passagen 3.
Hvorfor har jeg brug for en krydsafbryder? Derefter forbindes gennemgangskontakterne i lysstyringskredsløbet fra to steder med to ledninger, og på grund af dette er lampens nødvendige strømforsyningslinie selektivt forbundet. Her skal du også skifte dette par ledninger mellem hinanden, for dette bruger de en krydsafbryder.
Kredsløbets logik er enkel, lad os kun forstå for korthed, vi betegner switchene som A, B og C, fra venstre mod højre i henhold til skemaet.
1. Alle tre kontakter er i den “øverste” position - strøm flyder langs den røde linje, og lampen er tændt.
2. Skift "A" i "ned" -positionen, resten "op". Derefter påføres fasen på den blå linje, og lampen er forbundet til den røde - strømmen strømmer ikke. Hvis du skifter switch "B" - "down", lyser lampen, fordi strømmen går langs den røde linje i diagrammet, det samme vil ske, hvis du skifter “C”, kun strømmen vil gå langs den blå linje i diagrammet.
De resterende bestemmelser er ens.
Det er ganske enkelt at samle et tre-stedskontaktkredsløb. Vi forbinder fasen til den midterste kontakt på en af de ekstreme passagekontakter, og fra den anden passage gennem dens midterste kontakt lægger du en ledning på lampen.

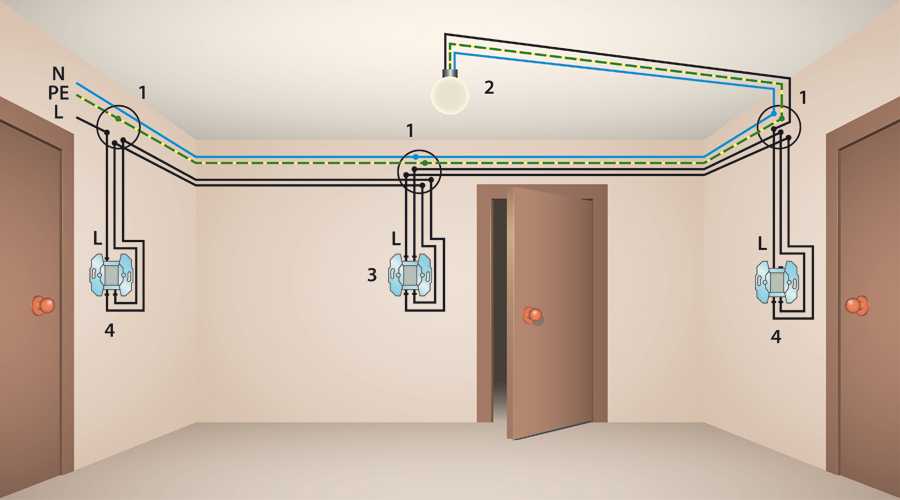

Fra den første gennemgang i en hvilken som helst rækkefølge og til alle terminaler forbinder vi os til krydset, og fra det andet parterminal, to ledninger på den anden gennemgang. En sådan forbindelse illustreres mere tydeligt i figuren herunder.
En yderligere stigning i antallet af afbrydere til styring af en armatur er simpelthen ved princippet om at tilføje krydsafbrydere til mellemrummet. Nedenfor er et lysstyringskredsløb med 4 pletter.
Den samme ordning, men til kontrol fra 5 steder:
konklusion
Ovenstående lysstyringskredsløb fra flere steder er ganske enkle, men de har en ulempe - det er let at blive forvirret i ledningerne såvel som deres høje forbrug. Dette er muligvis ikke økonomisk gennemførligt i betragtning af stroferne eller omkostningerne ved at lægge linjen på en ekstern måde, det kan være lettere at installere flere lys på din rute. Der er dog en enklere måde - pulsrelæer til lysstyring, vi undersøgte dem detaljeret i denne artikel: Impulsrelæer og deres anvendelse
