Sikker ledningsføring i et træhus: ikke en myte, men virkelighed
Hvordan man laver sikkert ledningsføring i et træhus?
Det mest populære materiale til opførelse af landejendomme var og er stadig et træ. Som med alle sine mange fordele har en alvorlig ulempe, er som brandmænd siger, ”brændbart materiale”.
Brandstatistikker indikerer, at mere end halvdelen af brande i træhuse opstår på grund af defekte ledninger. I praksis er den vigtigste årsag til funktionsfejl og den efterfølgende kortslutning oftest en krænkelse af integriteten af isoleringen af ledningerne i ledningerne. Som regel opstår dette enten på grund af den øgede belastning på ledningerne eller på grund af mekanisk skade på isoleringen.
Hvorfor sker dette?
De fleste hjemmearbejde "handymen" lægger for at spare tid, kræfter og penge skjult elektrisk ledning på træfundamenter, med frimodighed at skjule det bag loftshylsteret, under vægbeklædningen, bag soklen, ind i gulvrummene og forklare den "urimelige" klient, hvad han skal gøre.
Husk! Installer skjulte elektriske ledninger i træhuse ved hjælp af et bølgepapirrør, plastkasse DO ikke!
Hvorfor?
Der er faktisk flere grunde. Nedenfor vil vi overveje to af de mest typiske situationer, der opstår, når man betjener elektriske ledninger i et træhus.
Først og fremmest. I processen med at lægge kablet kan en elektriker muligvis lidt krænke isolering af ledningerne, og elektriske målinger af skader kontrolleres muligvis ikke.
Når alt nødvendigt elektrisk udstyr er tilsluttet, begynder ledningen imidlertid at fungere i maksimal belastningstilstand. En sådan operation, der forårsager øget opvarmning af kablet eller ledningen, svækker naturligvis isoleringen, hvilket forårsager en kortslutning i ledningen.
Tilstrækkelig tynde vægge af plastrør og PVC-kasser kan ikke modstå en kortslutning uden at brænde, derfor vil en kortslutning desværre uundgåeligt resultere i en brand.
Anden. Skjult elektrisk ledning ved hjælp af et bølgepapir eller PVC-kanal, der er lagt i hulrummet i trævægge, gulve og gulve, er et objekt med øget opmærksomhed fra siden af gnavere, der hyppigt findes i træhuse, og prøver at "prøve deres bedste" i detaljerne i din kommunikation.
For mus, og endnu mere for rotter, vil det ikke være vanskeligt at skære et tilstrækkeligt tyndt rør eller en PVC-kasse, hvorved trådstrenge udsættes, hvilket resulterer i en kortslutning i den skjulte ledning.
Situationen forværres af det faktum, at i hulrummene i træhuse på vægge og lofter over tid ophobes en enorm mængde træstøv. Som et resultat fører den mindste gnist til en ild. Det værste er, at det praktisk taget er umuligt at straks bestemme antændelsesstedet og at likvidere det, da forbrændingsprocessen, der finder sted FØRDE vægge og lofter, er skjult for synet. Derfor, selv hælde vand og skum rundt, kan du stadig ikke slukke ilden hurtigt.
Kan man undgå disse problemer?
Ved første øjekast, hvis du lægger ledningerne i et træhus i henhold til kravene fra SNiP, PES, vil der ikke være nogen problemer. Men i virkeligheden er ikke alt så enkelt. For det første fordi PUE-kravene til installation af elektriske ledninger i træbygninger er ekstremt strenge. For øvrig er det netop stivheden i standarder, der oftest tvinger hjemmevoksede elektrikere til at krænke dem.
Ikke desto mindre er det at foretage ildfast ledning i et træhus en gennemførlig begivenhed, og du kan vælge, hvilken ledning du skal bruge.

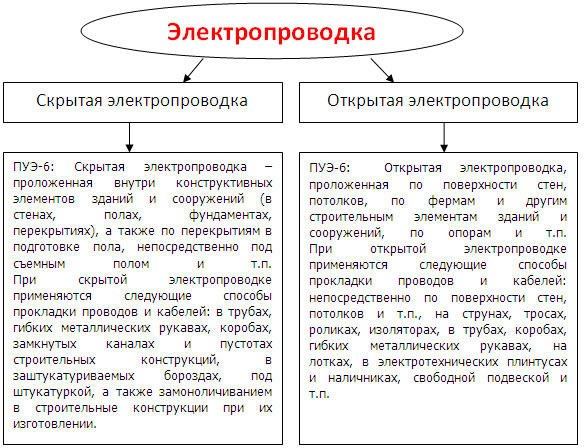

Tabellen herunder viser typer ledninger og metoder til at lægge ledninger og kabler i henhold til brandsikkerhedsforhold.
Lad os overveje mere detaljeret alle typer brandsikrede ledninger i et træhus.
Skjult ledningsføring
Selvom de mest kompetente kilder om dette emne anbefaler ikke installation af skjult ledningsføring på brændbare, i vores tilfælde, trækonstruktioner, dog med underlagt brandsikkerhed og fraværet af økonomiske problemer, kan en sådan bogføring foretages.

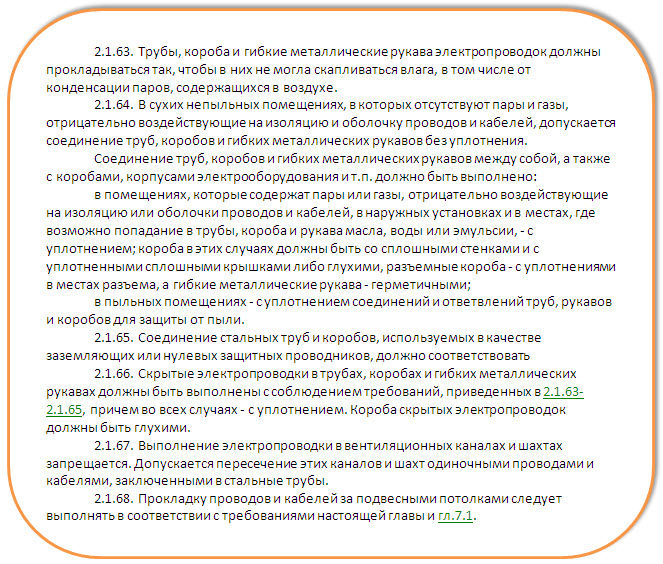

Nedenfor leverer vi et forskriftsdokument (PEU-6) i sin del vedrørende placering af skjulte ledninger indendørs.
Faktisk metoder til brandbeskyttelse om skjult ledningsføring i et træhus bare to.
En af dem lægger skjulte elektriske ledninger med metalbøsning (rør). Den største fordel ved denne metode er, at i tilfælde af brand metalrør vil beskytte tilstødende strukturer fra ild.
Når du bruger denne metode til ledningsføring, skal du overholde flere strenge forhold: For at beskytte rørets vægge mod korrosion skal det males eller galvaniseres indefra. For at beskytte kabelisolering mod skarpe kanter som følge af rørskæring skal der placeres specielle plastikpropper på deres ender. Derudover skal du til en sådan ledningsføring bore udsparinger i tykkelsen af væggene i form af kanaler, hvori faktisk metalrør derefter lægges.
Den bedste mulighed for denne type ledninger er kobberrør. På grund af det faktum, at kobberrør bøjes ganske let og kan lægges uden specialværktøj, er ledninger i det mindste noget forenklet. For enkelhed og nemhed skal du dog betale en høj, bogstaveligt talt pris - kobberrør er meget dyre.
I overensstemmelse med GOST R 50571.15–97 (IEC 364 5 52 93): Punkt 522.3.2, skal rør lægges med en lille hældning for at lade kondensat strømme ud. Men vær forberedt på det faktum, at det i praksis er yderst vanskeligt, hvis ikke umuligt, at kontrollere kvaliteten af installationen af metalrør, den samme hældningsvinkel eller samlingernes tæthed.
Den anden måde at lægge skjulte elektriske ledninger i en trestruktur er på et lag gips (skitse) mindst 10 mm tyk på alle sider.
måde slags simpelt, når du bruger det, opstår spørgsmålet: hvordan man overholder PES-standarder for ledningsudskiftelighed. Alternativt kan du monolit strømkabel i gips, når jeg tidligere har pakket det i en bølgning. Formelt, naturligvis, vil PES-standarderne blive opfyldt, men det er faktisk umuligt at trække i den hårde ledning.
Derudover vil ingen specialist være i stand til at forudsige, hvordan stukker vil opføre sig på træoverflader efter nogen tid. Vil revner gå? Vil hun begynde at falde af? For ikke at nævne det faktum, at på smukke træoverflader et tykt lag cementmørtel i det mindste vil se underligt ud.
Det skal understreges, at begge disse metoder er ret dyre både med hensyn til penge og indsats og i tide. Derudover kræver de ledningsplanlægning på konstruktionsstadiet.
Åben ledningsføring
- Ledninger i elektrisk korrugeret rør
Denne metode involverer at trække kablet ind i et fleksibelt bølgepaprør lavet af speciel plastik, der ikke understøtter forbrænding. To eller flere kabler kan placeres i et rør.
Ulemperne ved denne metode inkluderer først og fremmest dens uæstetik - det er usandsynligt, at du kan lide udsigten til at "dekorere" dit hus med flere rækker bølgepapir. I betragtning af antallet af elektriske apparater i et moderne hus kan sådanne rækker være 5-7! Eftersom det bølgede rør med kablet strakt ind i det næsten umuligt er at lægge lige ”langs snoren”, vil alle dens bøjninger og sagging heller ikke tilføje charme til dit hjem.
Endnu et minus: det bølgede rør er en fremragende “støvopsamler”, det er meget vanskeligt at fjerne det akkumulerede støv fra det.
- Kabelføring i elektriske kasser (kabelkanaler)
Med denne metode er kablet lagt i specielle kasser (kabelkanaler) fra flammehæmmende plastik og luk med snap-on dæksler.
Hovedproblemet ved anvendelse af denne metode er forbundet med den uundgåelige krympning af et træhus. I gennemsnit er det 1 cm pr. 1 m af husets højde, og disse værdier er angivet for huse lavet af limt træ af høj kvalitet, hvis krympning er minimal. I praksis betyder det, at krympning på tre centimeter (for et typisk to-etagers hus) vil klemme alle boksene, dækslerne vil flyve af, boksene i sig selv revner. Som et resultat - skal ledningerne gøres om!
For det andet, for at nøjagtigt og jævnt installere plastbokse, kræves en vis færdighed og fingerfærdighed. Tilføj problemer med tilbehør her - desværre, producenter tilbyder et temmelig lille udvalg af drejninger, vinkler, stik, samlinger, uden hvilke det er næsten umuligt at installere kabelkanaler nøjagtigt.
En anden betydelig ulempe ved ledninger i kabelkanaler er det kedelige, kontoragtige look.
Fordelene ved denne metode inkluderer dens billighed, minimale arbejdskraft og evnen til let at foretage ændringer i fremtiden.
- Åbn kabelforbindelsen
Til sidst vil vi overveje den mest optimale af alle metoder til at lægge elektriske ledninger i et træhus - åbne kabelforbindelser.
Når man bruger et ubeskyttet åbent kabel, er det naturligvis heller ikke nødvendigt at tale om rumets æstetik. Ikke alene ser selve kablet i konventionel isolering (for eksempel den mest almindelige PUNP) temmelig kedeligt, det vil stadig være nødvendigt at installere en pakning lavet af asbest eller metal, der stikker ud fra alle sider mindst 10 cm.
Der er dog en anden måde. Dette er den såkaldte retro ledninger på isolatorer. Dets vigtigste styrker er muligheden overholdelse af alle nødvendige sikkerhedskravPlus, original, ekstremt populær For nylig retro-interiørdesign.
Du lærer mere om installation af sådanne ledninger i vores næste artikel.
