Ordninger til tilslutning af stikkontakter i lejligheden og huset

I praksis er der mange måder at forbinde stikkontakter med ledninger på. Under deres implementering kan forskellige mål forfølges, fra nøje materiale og midler til pålidelig, langsigtet og sikker betjening af udstyret.

I betragtning af befolkningens voksende behov for brug af kraftfulde elektriske apparater i hverdagen, bør vi dvæle ved det mest gunstige elektriske kredsløb for et hjemmenetværk, der giver maksimal sikkerhed under drift. Det skal opdeles i to komponenter i systemet:

• en strømenhed, der leverer strøm til husholdningsapparater gennem stikkontakter;

• belysningssystem, adskilt fra arbejdet i strømforsyningen.

For at oprette strømkredsløb på indersiden af ​​instrumentbrættet monteres afbrydere i henhold til antallet af nødvendige forbindelser. Fra hver maskine lægges et kabel til grenboksen, en eller flere. De er forbundet i serier, men deres antal bør ikke være mere end fire. Inde i hver kasse er der tilsluttet et andet kabel, der leverer spænding til stikkontakten.

Fra en grenboks er der således kun en, en enkelt stikkontakt, ikke mere forbundet.

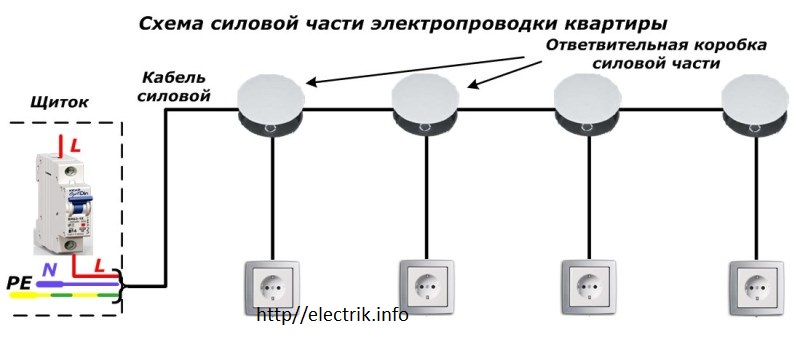

Fig. 1. Ordning med strømdelen af ​​lejligheden elektriske ledninger

Belysningssystemet starter også med en afbryder ind hus skjold. Fra det går belysningskablet til grenboksen til den ene og derefter den næste. Hver rumslampe med sin egen afbryder tilsluttes med kabel gennem terminalerne i en individuel kasse.

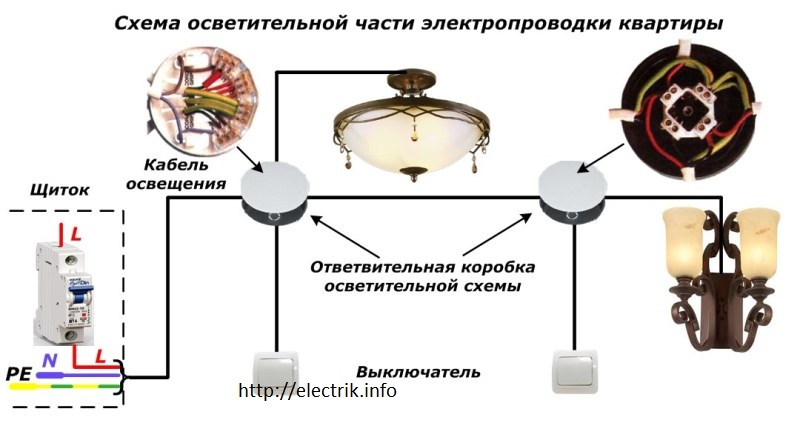

Fig. 2. Ordning med belysningsdelen af ​​den elektriske ledning i lejligheden

Til ledningsdelene til strømdelen og belysningen bruges forskellige kabler, som eksternt skal afvige fra hinanden af ​​isoleringslagets farve. Dette giver mulighed for i fremtiden hurtigt at bestemme det ønskede elektriske kredsløb.

Enheden på grenboksen kan være forskellig, men under drift er et design med fire forbindelsesblokke udstyret med to og fortrinsvis tre kontakter praktisk.

Stikkontakter er tilsluttet strømkredsløbet med tre ledninger, og i koblingsboksen er det nok at bruge det samme antal terminaler til dem, og for at belysningskredsløbet fungerer, er der behov for flere kontakter: fire til en enkelt-nøglekontakt og fem til en to-nøgle.

Antallet af elektriske husholdningsapparater, der bruges i en lejlighed, påvirker antallet af forretninger. Nogle værelser skal have mere end ti. Brug af forlængerledninger, tee og dobbeltværelse bør undgås af sikkerhedsmæssige årsager. Derfor anbefales det at installere specielle blokke på væggen, som kan omfatte op til fire forretninger.

I denne enhed forbindes alle kontakter fra fabrikken pålideligt i et enkelt design og ledes til eksterne klemmer til tilslutning af ledninger. Enheden er designet til den maksimale belastning, der er angivet af producenten, og det tages derfor i betragtning, når der tilsluttes et kabel til kabelforbindelse som en stik.

Ved anvendelse af flere kraftfulde elektriske apparater, for eksempel en opvaskemaskine og en elektrisk komfur eller en elkedel, kan en belastning overstige den tilladte kraft ved brug af udløbsblokken. Dette er en forudsætning for en ulykke. Sådanne design er ikke installeret i køkkenet.

På salg er der outlet-design, der ligner en enkelt enhed, men det er de ikke. De har enkelte stikkontakter monteret i et enkelt tilfælde, som skal forbindes med ledninger til afbryderen. Men i praksis er dette ret vanskeligt.

Som en udvej fra denne situation foreslås det, at nærliggende stikkontakter forbindes parallelt med hinanden med ledninger, men ikke bruges til energiintensive forbrugere. Antallet af sådanne forretninger bør ikke være mere end fire. I ekstraordinære ekstreme tilfælde er det tilladt at tilslutte en femte stikkontakt. Og for kraftfulde forbrugere af elektricitet at skabe et passende strømkredsløb fra en individuel afbryder.

Læs mere om funktionerne ved at forbinde kraftfulde elektriske forbrugere her:Sådan installeres og tilsluttes et stik til en komfur og en vaskemaskine

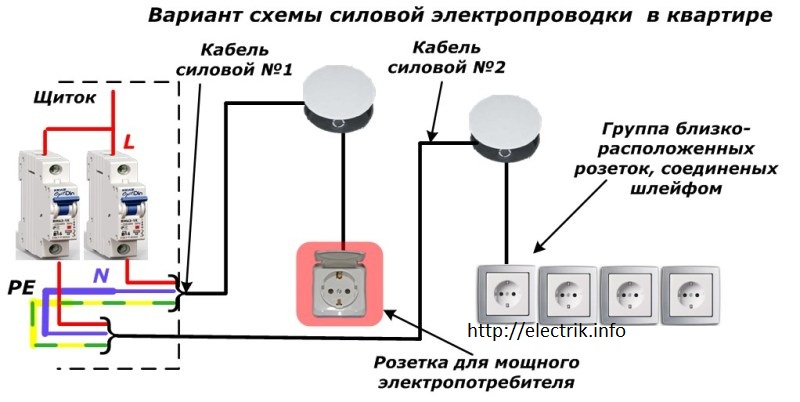

Fig. 3. Variant af strømledningsdiagrammet for lejligheden

Med et sådant skema kan to separate strømforsyninger i strømkredsløbet lægges i et rum.

Fortsættelse af artiklen:Sådan tilsluttes den neutrale beskyttelsesleder til stikkontakter
