Brug af selvregulerende varmekabler
Kabelopvarmning: fra gulvvarme til tag uden istapper.
For nylig, mere og mere udbredt kabelvarmesystemer. Anvendelsesområdet for sådanne systemer bliver bredere, brugen af dem er mere økonomisk, pålidelig og effektiv. For nylig var omfanget af varmekablet måske begrænset til installation af gulvvarme.
I øjeblikket er sortimentet af varmekabler og endda termofilmer blevet meget mere omfattende, som tillader opvarmning alt hvad du ønsker, fra vandrør til bygninger. Men husk først, hvordan det hele begyndte ...
Historien om udviklingen af det varme gulv er rodfæstet i den fjerne fortid og har flere århundreder, selvom ikke årtusinder. En primitiv skenhed af et varmt gulv blev fundet af arkæologer under udgravninger i regionen Lower Amur på øen Suchu. Det "varme gulv" opdaget af en gruppe forskere ledet af V. V. Medvedev stammer fra 1800 - 1600 f.Kr. Gulvindretningen var en såkaldt kan, der var lavet af træ belagt med ler.
Naturligvis kunne en sådan sex ikke vare længe, men videnskabsmænd mener, at en sådan fund overbevisende beviser, at vores forfædre for mere end tre tusinde år stræbte efter at skabe komfort i deres hjem. Grundlaget for handlingen med et så varmt gulv var en brand, efterfulgt af passagen af røg gennem lerbelagte træforme. Nævnelse af sådanne varmekilder findes i annalerne i Kina såvel som Primorye og Western Sibirien.
Varme gulve blev også kendt i det gamle Grækenland. Deres opvarmning blev udført med varm luft fra ovnen gennem rør lagt i gulvet. Historien om gulvvarme i tyrkiske bade har også talt i århundreder, hvis enhed svarer til den netop beskrevne.
Takket være introduktionen af avancerede vestlige teknologier i Rusland blev varme gulve i vid udstrækning brugt i 90'erne af forrige århundrede. Deres hurtige distribution blev lettere ved det faktum, at deres enhed er ganske enkel, ikke kræver specielle færdigheder og dyre værktøjer og udstyr til installation og installation. Derfor er gulvvarme blevet relativt billig og overkommelig for mange.
Brugen af et varmt gulvsystem er især berettiget i tilfælde, hvor gulvbelægningen er lavet af naturlige eller kunstige sten eller keramiske fliser. Sådanne materialer har et attraktivt udseende, praktisk og holdbart, men er desværre kolde. At gå barfodet hen over dem er simpelthen ubehageligt og kan endda forårsage forkølelse. Forestil dig hvad der vil ske, hvis et lille barn sidder på et sådant gulv.
De første opvarmede gulve blev bygget på basis af resistivt varmekabel. Derefter dukkede nye elementer til at skabe et varmt gulv op. Først og fremmest er det et to-core varmekabel og gulvmåtter baseret på det. Bliv også mere udbredt film gulvvarme. Dets grundlag er en speciel termisk film, hvis handling er baseret på fænomenet langt-infrarød stråling.
Fordelene ved et varmt gulv inkluderer flere faktorer. Det varme gulv tørrer ikke luften, det skaber blød og jævn varme i rummet. Her kan du huske et populært ordsprog om, at benene skal holdes varme og dit hoved i kulden. Hvis temperaturen på gulvets overflade vil være omkring 24 grader, så på niveauet af hovedet inden for 18 ... 20, hvilket er fuldt ud i overensstemmelse med folks visdom.
Det varme gulv giver dig også mulighed for at slippe af med radiatorer, optager ikke ekstra plads og ødelægger ikke det indre af lokalerne.En vigtig fordel ved denne etage er også i lav specifik strøm sammenlignet med andre varmesystemer.
Styringen af driftsformer på det varme gulv udføres ved hjælp af temperaturregulatorerudførelse af temperaturregulering ved hjælp af specielle sensorer. Sensorer er installeret inde i en betonrør sammen med varmeelementer.
mange moderne temperaturregulatorer (programmerbare termostater) giver dig mulighed for at arbejde i flere tilstande, der er programmeret af brugeren. For eksempel i løbet af dagen, hvor der ikke er nogen derhjemme, opretholdes minimumstemperaturen, og om aftenen stiger den lidt. Andre muligheder er også mulige: en lav temperatur opretholdes i et landsted på hverdage, og når ejerne ankommer i weekenderne stiger den automatisk til et forudbestemt niveau.
Sådanne systemer er gode indendørs. Men ofte er der situationer, hvor du skal arrangere kabelopvarmning i det fri eller i et uopvarmet rum. Og sådanne situationer er mere end nok. Nogle af dem er kort beskrevet nedenfor.
Tank- og røropvarmning
Det er ikke en sjælden situation, når et rør, der fryser fra en vandbrønd til et hus, fryser. Oftest sker dette i individuelle huse, hvor der om natten næsten ikke er vandforbrug.
I boligblokke strømmer vand gennem rør altid uden ophør, selv om natten. Når alt kommer til alt, for eksempel, ud af hundrede lejligheder, i det mindste i nogle få haner, de skal lække, bruger nogen en vaskemaskine om natten - en automatisk maskine. Denne tynde strøm tillader ikke, at røret fryser i de mest alvorlige frost.
Under industrielle forhold er det ofte nødvendigt at opretholde temperaturen i rørledninger og tanke med en arbejdsfluid i overensstemmelse med fremstillingsprocessen. I begge tilfælde er den bedste løsning på problemet kabelopvarmning. Den nemmeste måde at arrangere en sådan opvarmning er med selvregulerende varmekabel. Et sådant kabel har allerede formået at få et populært navn - samreg.
Opvarmede drænrør og tagrender
Ved at opvarme tagrenderne kan man løse et sådant problem som dannelse af istapper på taget. Et sådant system kaldes "Tag uden istapper." Dette giver dig mulighed for at sikre sikkerhed for andre og desuden reducere omkostningerne ved reparation af bygningens tag og facade.
Brug af varmekabler til at oprette et sådant system er ganske enkelt, det fungerer pålideligt og effektivt og vigtigst af alt økonomisk. I dette tilfælde er brugen af selvregulerende varmekabler også bedst.
Udendørs opvarmning
Selvregulerende varmekabler også uundværlig, når man bygger områder, der ikke fryser til. Disse er sådanne elementer i bygninger som trin, verandaer, indgange, ramper. Samt indgange til garager, parkeringspladser osv.
Til sådanne anvendelser er den specifikke opvarmningskraft ca. 250 ... 350 watt / kvm. Allerede ved denne kraft vil isskorpen på den opvarmede overflade være fraværende, og det vil derfor ikke være nødvendigt at spånlægge den og beskadige belægningen. Sådanne afisningssystemer er især praktisk i forstæderhjem, når det vides, at der forventes en optøning og efterfølgende isdannelse. Du kan sikkert forlade byen.
Jordvarme
Kabelsystemer er uundværlige til opvarmning af jorden i drivhuse og på sportsgræsplæner samt for at forhindre frysning af jorden under kraftige frysere. I disse tilfælde er det også bedst at bruge et selvregulerende varmekabel. På trods af de høje omkostninger vil systemet i drift være billigere på grund af det lave specifikke energiforbrug.
Hvordan er et selvregulerende varmekabel

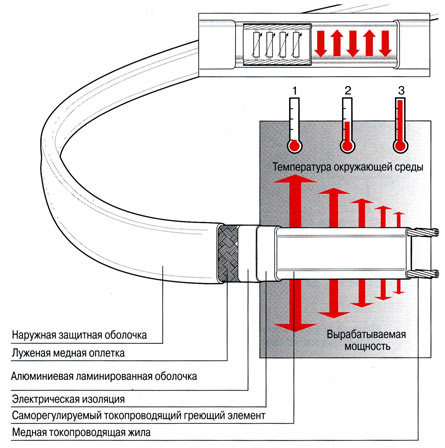

Et selvregulerende varmekabel er en halvledermatrix, der består af mange uafhængige af hinanden elementer.Figuren herunder viser dens skematiske struktur: Mellem to ledende kobberledere er halvlederstrukturer forbundet parallelt, konventionelt vist som variable modstande.
Figur 1. Design af selvregulerende varmekabel.
Hovedegenskapen ved disse "variable modstande" er, at de ændrer deres modstand under påvirkning af omgivelsestemperatur. Denne unikke egenskab ved elementerne i varmekablet skyldes, at deres TCS (temperaturmodstandskoefficient) er en størrelsesorden, der er højere end for andre typer af halvledere og endnu mere ledere.
Jo lavere temperatur, jo lavere er modstanden for en sådan "sektionsmodstand", og desto større er strømmen og varmekraften. Med stigende temperatur øges sektionens modstand, og opvarmningseffekten falder som vist på figuren. Samtidig er den gensidige indflydelse i nabolandene minimal, og de fjernede elementer fungerer næsten uafhængigt af deres kolleger. Det viser sig således, at hvert element i det selvregulerende varmekabel er en temperaturregulator og en temperatursensor på samme tid.
Fordelene ved systemer, der er baseret på et selvregulerende varmekabel, inkluderer deres øgede sikkerhed, holdbarhed, lette installation og betjening, fuld automatisering af styring uden yderligere udstyr.
En vigtig nyttig operationel egenskab ved et sådant kabel bør være, at det kan skæres i stykker af en hvilken som helst længde, startende fra 20 cm. Dette giver dig mulighed for at bruge det uden rester og rester, og om nødvendigt let tilføje stykker i den ønskede størrelse. Dette sker ganske ofte, for eksempel når det viser sig, at taget i modsætning til et godt design optøer taget stadig.
Tilslutning til strømforsyningsnetværket er specielle koblinger inkluderet i leveringsomfanget. Sidstnævnte er stik og rør i forskellige former lavet af varmekrympbar plast.
Klassificering af varmekabler
Selvregulerende varmekabler er opdelt i flere typer afhængigt af anvendelsesforhold og driftstemperatur. For at optø vandrør med lille diameter til et landsted eller luftkonditioneringsafløbsrør er et kabel med en temperatur på 65 ° C nok. Et sådant kabel hører til kategorien lav temperatur. Dens specifikke kraft er som regel lille og udgør 15 W / m. Kablet fastgøres til rørene ved hjælp af specielle konsoller.
Til brug i tagrender og tagafisningssystemer samt til opvarmning af industrielle rørledninger med medium diameter, tanke og containere anbefales kabler med en maksimal opvarmningstemperatur på op til 120 ° C. Sådanne kabler hører til gruppen af medium temperatur, deres specifikke effekt er i området 10 ... 33 W / m.
For at opretholde den nødvendige temperatur og beskyttelse mod frysning under industrielle forhold, hvor mængderne af rør og tanke er store nok, anbefales det at bruge højtemperatur selvregulerende varmekabler. Deres maksimale driftstemperatur når 190 grader, og den specifikke effekt varierer fra 15 ... 95 W / m.
De ydre skaller på selvregulerende varmekabler er lavet af materialer, der er modstandsdygtige over for aggressive kemiske miljøer og korrosion, hvilket gør det muligt at bruge dem selv inden i rørledninger med kemikalier, der er tilbøjelige til frysning og krystallisering under kolde forhold.
Alle kabler, der er beskrevet ovenfor, er designet til at fungere på et lysnetværk på 220 V. Derudover produceres selvregulerende varmekabler med driftsspænding på 12 og 24 V. Deres hovedformål er at arbejde i køle- og konstruktionssektorerne, og vigtigst af alt i køretøjer.
