Sådan beregnes og vælges en strømforsyning til en 12V LED-strip

LED-strip giver dig mulighed for at organisere belysning og belysning. Når du bruger modeller med 220V strøm, er der brug for en lille adapter med en diode-bro inde for at tilslutte. Men for at oprette forbindelse 12V eller 24V lavspændings LED-strip du har brug for en strømforsyning. Og for modeller med flere farver er der også en controller. Vi vil tale om, hvordan man vælger og beregner strømforsyningen til LED-strips i strøm og strøm i denne artikel.

typer

Alt det følgende gælder for en fælles 12V LED-strimmel såvel som for modeller med en 5V eller 24 volt forsyningsspænding.

Inden du går videre med beregningen af ​​strømforsyningen til LED-strimlen, skal du bestemme, hvor den skal installeres, det afhænger af, hvilken mulighed du skal være opmærksom på.

I henhold til afkølingsmetoden skelnes der mellem to typer strømforsyninger:

• Med aktiv køling;

• Passiv afkølet.

Aktiv køling består af radiatorer og en ventilator (en køler, der ligner dem, der er installeret på computere). Fordelene ved dette system er, at radiatorerne på strømelementerne bruges i mindre størrelser, hvilket betyder, at strømforsyningen vil være mindre og lettere end strømforsyningen med passiv afkøling af den samme strøm.

Imidlertid overlapper de gode vægt- og størrelsesegenskaber ved aktive strømforsyningsenheder med en betydelig ulempe - med tiden begynder køleren at arbejde hårdere og højere på grund af mekanisk slid. Derfor anbefales det ikke at bruge dem i boligområder, da brummen under drift kan forårsage ubehag for brugeren.

Aktive køleeffektforsyninger har normalt stor strøm - fra 100 watt eller mere, hvorfor de er gode til at forbinde baggrundsbelysning i store rum, offentlige steder eller til at tilslutte LED-installationer i store længder, for eksempel til gaderbelysning (facade, billboards og osv.) fra en kilde.

Passive strømforsyninger produceres i en lang række kapaciteter, men modeller med en kapacitet på op til 100-150 watt er mest brugt. Deres fordel er, at de er tavse i arbejde. Derfor kan de installeres uden tøven i soveværelset eller anden stue. Størrelserne på sådanne enheder er normalt større end for aktive strømforsyninger.

På markedet kan du finde produkter, der adskiller sig i støv- og vandbestandighedsklasse (IPxx-klasse), for eksempel IP22, IP44, IP67. Jeg foretrækker at opdele dem i to typer:

• Forseglet (IP65 og derover) eller den såkaldte "gade" strømforsyning til LED-strimler. Deres sag ligner ofte en bærbar strømforsyning (sort plastikblok), og forseglede strømforsyninger med høj effekt fremstilles i et metalhus med hætter i enderne.

• Ikke lufttæt. Dette er dem, der udføres i en ikke-forseglet beholder af plast eller i et metalhus med perforering, gennem hvilket luftkonvektion udføres, når elementerne afkøles.

Når du har besluttet, hvor du vil installere enheden, hvilken beskyttelsesklasse der er behov for, og i hvilket effektområde disse enheder sælges, kan du gå videre til beregningen af ​​strømforsyningskredsen på LED-strimlen.

Sådan beregnes strømforsyningen

For at komme i gang skal du tjekke strømkortet for typiske LED-produkter.

Her er typen LED'er og effektværdien for et andet antal stykker pr. Lineær meter samt typiske værdier for lysstrømmen angivet.

Ved hjælp af den kan du beregne den samlede effekt af LED-strimlen i din installation. Antag, at du har købt en længde på 4 meter med SMD 5050 LEDs 60 stk / m. Effekt 1 meter bånd 14,4 watt. Beregningen af ​​strømforsyningen med strøm er som følger:

1. Bestem, hvor meget belastningen forbruger:

14,4W / m * 4m = 57,6 watt

2.Strømforsyningen skal være 20-40% mere kraftfuld end den tilsluttede belastning. Bestanden vælges ud fra betingelserne for dens drift - hvis den er godt ventileret, så er 20% nok, hvis den står i et lille lukket rum, er 40% muligvis ikke nok, især hvis for eksempel opvarmning er i nærheden. Antag, at vi har den første sag (vi tager en margin på 20%), så er vi nødt til at købe en strømforsyning med en kapacitet på mindst:

57,6 * 1,2 = 69,12 watt

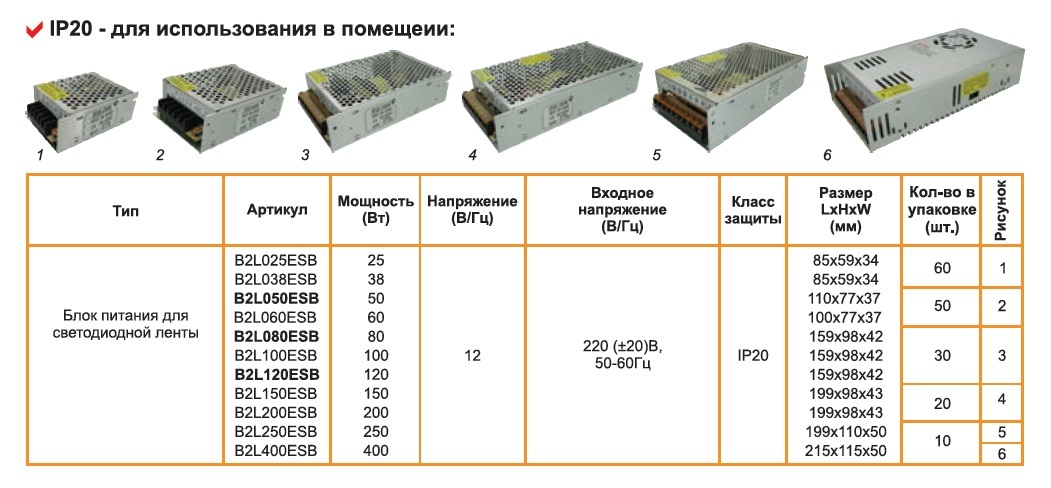

Rund op til 70 watt. Du kan gøre mere, men ikke mindre - vælg den nærmeste tilgængelige værdi i butikken. Nedenfor ser du en typisk række af nominelle kapaciteter for strømforsyninger med beskyttelsesklasse IP20 fra kataloget over grossistleverandører, forresten under bogstavet B - der er angivet en strømforsyningsenhed med aktiv køling (køler).

Men nogle gange sker det, at strømforsyningsetiketten ikke angiver strømmen, men den maksimale udgangsstrøm, for at beregne den strøm, du har brug for at dele strømmen efter spænding:

69,12 W / 12 V = 5,76 A

Det vil sige, at udgangsstrømmen skal være (rund) mindst 6 ampere.

Ledningsdiagram

Beregningen er ganske enkel. Men der er nogle funktioner i forbindelse med tilslutning af LED-strimlen i stor længde, hvilket især er tilfældet, når du lyser loftet rundt om rummet. Overvej et par typiske ledningsdiagrammer og regler, du skal overveje.

Hovedreglen er ikke at forbinde mere end 5 meter bånd i en linje. LED-strimler sælges i bugter på 5 meter af en grund. Deres aktuelle stier er designet til strømforbruget på disse 5 meter. Hvis følgende båndstykker er forbundet til slutningen af ​​et sådant segment, vil der være spændingsfald til slutningen af ​​linjen, det vil varme op og vil hurtigt mislykkes.

SAMLET LÆNGDE AF ALLE SKÆRDER AF LED-Bånd, der er tilsluttet fra andet til andet, skal ikke overstige 5 meter.

Hvis du har brug for at tilslutte mere end 5 meter, er der to muligheder:

1. Før kablet fra strømforsyningen til hver efterfølgende længde.

2. Læg 220V-kablet, og tilslut dem til den nye strømforsyning.

I det første tilfælde skal du tage højde for, at ledningstværsnittet for 12V-linjen skal være mindst 0,75 mm², det beregnes nøjagtigt i henhold til strømmen. Til information bruger 5 meter LED-strimmel SMD5050 60 stk / m 72W eller 6A strøm. Her er nogle typiske skemaer til tilslutning af en LED-strimmel.

Til en strømforsyning for et segment med en samlet længde på op til 5 meter:

Flere bånd til en strømforsyningsenhed med en samlet længde på mere end 5 meter:

Tilslutning af en lang baggrundsbelysning til to strømforsyninger:

Som du kan se, er det ikke svært at vælge en strømforsyning til en LED-strip. Der er 3 faktorer, der skal overvejes:

1. Placering.

2. Båndmåler og slutforbindelses- og installationsdiagram.

3. Den strøm, der forbruges af båndet.

Således kan du bestemme strømmen og antallet af strømforsyninger, der er nødvendige for at organisere baggrundsbelysning eller belysning.

Se også om dette emne:Beregning, valg og tilslutningsskema for controlleren til RGB-bånd
