Eksempler på layout af stikkontakter, kontakter og lys i køkkenet - nyttige tip

Køkkenet er et af de mest vanskelige værelser med hensyn til reparation. Den er fyldt med forskellige husholdningsapparater, som det tilrådes at planlægge på planlægningsfasen ikke kun deres sted, hvor de er permanent placeret, men også, hvordan de vil være tilsluttet strømnettet, og hvor praktisk det vil være at bruge dem. Undertiden kan fejl i planlægningen betydeligt ødelægge indtrykket af det udførte arbejde, og gøre om eller ikke have tid, og ofte bare dyrt.

Hvor skal jeg starte? Naturligvis med korrekt planlægning af placeringen af ​​stikkontakter, afbrydere og lys i området med det indbyggede køkkenmøbler. I denne artikel vil vi overveje nogle af de mest almindelige ordninger til placering af stikkontakter til tilslutning af indbyggede husholdningsapparater, afbrydere og lys i køkkenet, vi vil analysere deres funktioner, fordele og ulemper og give anbefalinger til deres anvendelse og forbedring. Du kan altid tilføje og finpusse noget.

Det første arrangement af stikkontakter og kontakter i køkkenet

Nu installerer beboere og nye bosættere massivt køkkener, der er smukke, moderne, men du ser på slutresultatet, og du ser, at elektrikken er lavet på niveau med Sovjeter, ledningerne vejer (fra lamper, emhætter, mikrobølger osv.), Der er en stik, højst to og på et sådant sted at det ikke er klart, hvorfor hun, fordi igen, har du brug for en forlængerledning for at få alt til at fungere korrekt.

Fyrene, jeg forstår alt, hovedet i sådanne øjeblikke er altid fuld af et hav af information (VVS, fliser, montører osv.), Men en stor anmodning er til dig, ring eller inviter en erfaren elektriker, der vil tilbyde dig mange løsninger til at få det moderne køkken til at se ud fra alle sider af det moderne og derefter ikke tro, at det var nødvendigt at gøre noget for nemheds skyld, og tiden er allerede gået.

Så hvad angår de elektriske kredsløb til køkkenet. Jeg har samlet flere af disse fotos, som jeg ville supplere og korrigere, baseret på min erfaring med at lægge elektrik under køkkenet:

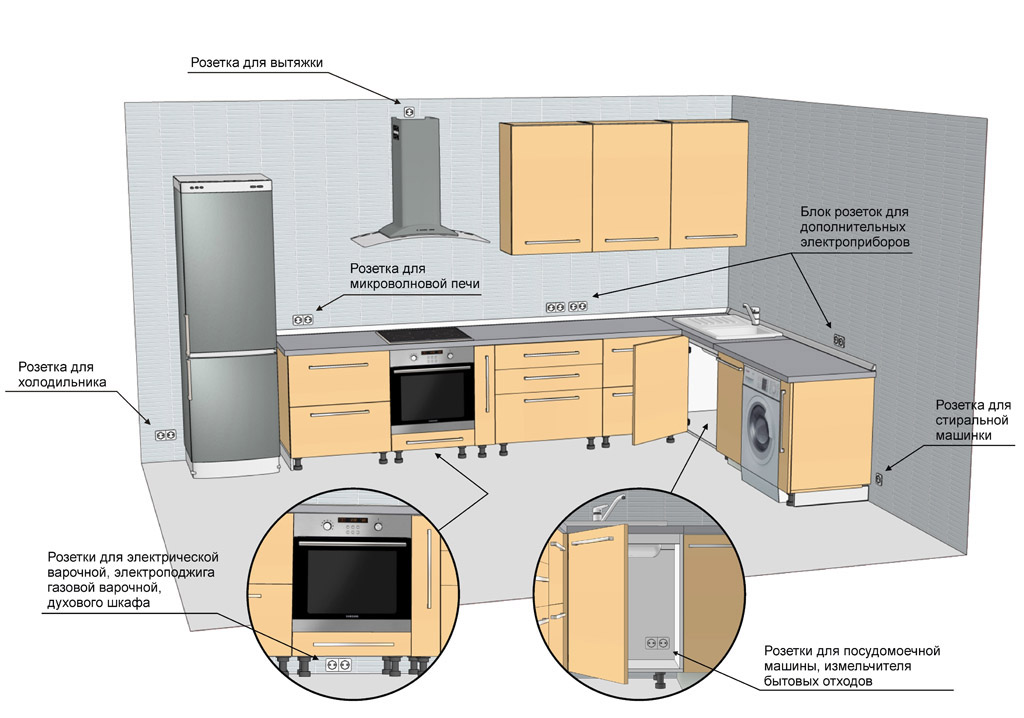

Layout af stik og kontakter nr. 1 (for at forstørre, klik på billedet)

1. Stik til mikrobølgeovnen. På diagrammet er der to af dem, den ene over skabene, den anden i kælderen i køkkenet. Faktisk er ledningen i mikrobølgeovnene meget kort, ca. 50 cm. Derfor skal du i denne udførelsesform bruge en forlængerledning, hvilket ikke anbefales. En mere korrekt mulighed er at bruge en skjult stikkontakt, som skal placeres i væggen tættere på højre side af mikrobølgeovnen, hvor næsten alle mikrobølgeovne har en bestemt udsparing. Dette vil fjerne forlængerledningen, og selve ledningen vil ikke være synlig.

2. Stik til hætter. Denne indstilling er forkert, fordi igen, en kort ledning fra hætten og vigtigst af alt, hvis en plastikkanal er installeret der, vil stikket med et stik forstyrre en tæt pasning til væggen. Den korrekte mulighed, stikkontakten skal placeres bag det dekorative (lodrette) låg på selve hætten, tættere på midten, så stikket ikke forstyrrer kanalen. Det øverste punkt på stikkontakten er den øverste grænse for vægskabe eller oftere lidt under den øvre grænse (afhængigt af hvilket layout af køkkenet der er i emhætten).

3. Kontakten til inventar. Han er nødvendig, det er entydigt, det vigtigste er at finde et passende og praktisk sted til styring. I denne version af ordningen er det ikke praktisk både med hensyn til kontrol såvel som med hensyn til placering, for eksempel kan det på sin plads være tagskinner til hængning af et køkkenapparat, krus og andre ting. Jeg ville placere det i den centrale del og fremhæve et af modulerne under det i en blok med tre afsætningsmuligheder. Kontakten kan installeres med en eller to taster (belysning af venstre og højre dele af arbejdsoverfladen).

4.Chopper switch. Du kan arrangere en anden række med to stikkontakter + hakekontakt (længst til venstre i denne enhed) i højre hjørne af arbejdsfladen (over vaskemaskinen).

5. Køleskabet. Det sker ofte, at køleskabet ikke er indbygget i køkkenet, men står separat, derfor er det bedre at placere den skjulte stikkontakt i dens nedre del i kompressorområdet. Der er en anden placeringsindstilling, dette er over køleskabet, men bemærk, at ledningen fra køleskabet ofte er så lang, at det ikke er nok til toppen.

6. Hvad ellers kan findes. Belysning under visiret i de øverste skabe, belysningen af ​​selve skabene, et TV er installeret. Dette kræver også netværksstyring og strøm.

Det andet arrangement af stikkontakter, kontakter og lys i køkkenet

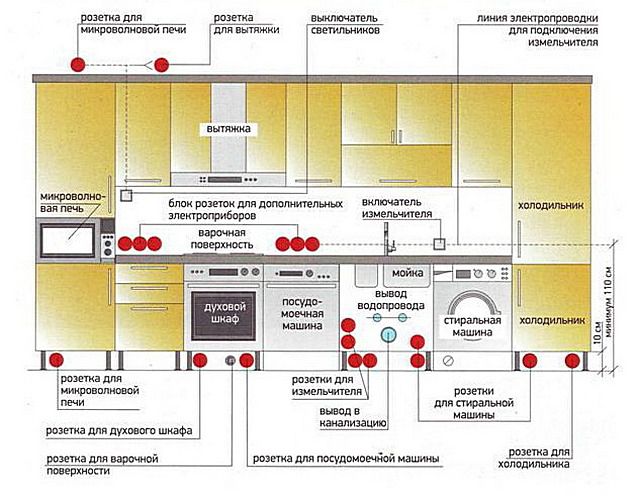

Layout af stik og kontakter nr. 2 (for at forstørre, klik på billedet)

1. Stik til køleskab. Det kan placeres på væggen bag køleskabet i kompressorområdet eller i kælderen i køkkenet til højre for køleskabet. I denne version af kredsløbet er der ikke taget højde for sandsynligheden for, at køleskabet kan installeres direkte i hjørnet og stikkontakten ligger an mod den ekstreme væg i køleskabet.

2. Stik til hætter. Efter min mening er den meget høj og vil være synlig fra siden. Mere korrekt skal stikkontakten placeres bag den dekorative (lodrette) hætte på selve hætten, tættere på midten, så stikket ikke forstyrrer kanalen. Det øverste punkt på stikkontakten er den øverste grænse for vægskabe eller oftere lidt under den øvre grænse (afhængigt af hvilket layout af køkkenet der er i emhætten).

3. Stik til vaskemaskinen. Mislykket installation, selve ledningen og spændeskiven vil være synlige. Derudover vil det forstyrre det faktum, at et skab eller andre badeværelsesmøbler kan installeres på dette sted. Hendes sted er til venstre for vaskemaskinen i køkkenkælderen. Det er meget muligt at installere en overhead vandtæt sokkel med IP44 (sokkel med et beskyttelsesdæksel).

4. Hakkeren. Stikkontakten er på plads, men hvordan kontrolleres det? Jeg byggede en afbryder til kværnen i en blok med 4 forretninger i den midterste del af køkkenet og fremhævede et af modulerne under det.

5. Belysning over vasken. Det er ikke på diagrammet, men baggrundsbelysningen er ønskelig. Lyset fra hætten bliver dæmpet, lyset fra lysekronen er heller ikke tilgængeligt, fordi der skabes en skygge fra den menneskelige krop. Kontakten til styring af denne lampe kan placeres i en stikkontakt over vaskemaskinen og tilføje et andet modul under det.

6. Hvad ellers kan findes. Indbygget opvaskemaskine. Belysning under visiret i de øverste skabe, belysningen af ​​selve skabene, et TV er installeret. Dette kræver også netværksstyring og strøm.

Det tredje ledningsdiagram, placering af stikkontakter og kontakter til køkkenet

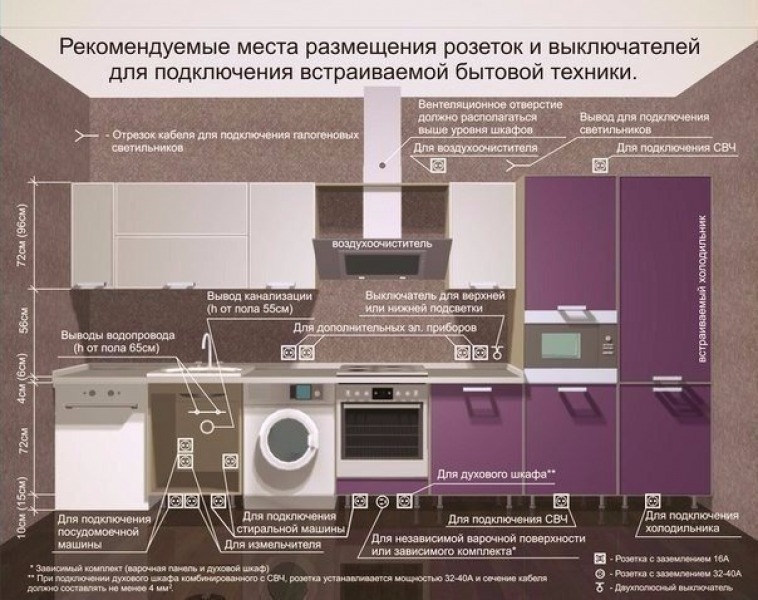

Layout af stik og kontakter nr. 3 (for at forstørre, klik på billedet)

Denne ordning ligner meget de to muligheder, der blev overvejet tidligere. Så hvad vi har:

1. Stik til mikrobølgeovn (mikroovn). På diagrammet er der to af dem, den ene over skabene, den anden i kælderen i køkkenet. Faktisk er ledningen i mikrobølgeovnene meget kort, ca. 50 cm. Derfor skal du i denne udførelsesform bruge en forlængerledning, hvilket ikke anbefales. En mere korrekt mulighed er at bruge en skjult stikkontakt, som skal placeres i væggen tættere på højre side af mikrobølgeovnen, hvor næsten alle mikrobølgeovne har en bestemt udsparing. Dette vil fjerne forlængerledningen, og selve ledningen vil ikke være synlig.

2. Stik til hætter. Denne indstilling er forkert, fordi igen, en kort ledning fra hætten og vigtigst af alt, hvis en plastikkanal er installeret der, vil stikket med et stik forstyrre en tæt pasning til væggen. Den korrekte mulighed, stikkontakten skal placeres bag det dekorative (lodrette) låg på selve hætten, tættere på midten, så stikket ikke forstyrrer kanalen. Det øverste punkt på stikkontakten er den øverste grænse for vægskabe eller oftere lidt under den øvre grænse (afhængigt af hvilket layout af køkkenet der er i emhætten).

3. Hakskontakt. Stikkontakten er på plads, men hvordan kontrolleres chopperen? Jeg byggede en afbryder til kværnen i en blok med 4 forretninger i den midterste del af køkkenet og fremhævede et af modulerne under det.

4. Køleskabet. Det sker ofte, at køleskabet ikke er indbygget i køkkenet, men står separat, derfor er det bedre at placere den skjulte stikkontakt i dens nedre del i kompressorområdet. Der er en anden placeringsindstilling, dette er over køleskabet, men bemærk, at ledningen fra køleskabet ofte er så lang, at det ikke er nok til toppen.

5. Stikkontakter i venstre hjørne. De er ikke på diagrammet, men jeg vil tilføje et par til en kedel, langsom komfur eller den samme brødrister.

6. Kontakten til inventar over en arbejdsflade. Han er nødvendig, det er entydigt, det vigtigste er at finde et passende og praktisk sted til styring. Jeg ville placere det i den centrale del (over vaskemaskinen) og fremhæve et af modulerne under det i en blok med to forretninger.

7. Hvad ellers kan findes. Belysning af selve skabene, et tv. Dette kræver også netværksstyring og strøm.

Det fjerde ledningsdiagram og placeringen af ​​forretninger i området med køkkenmøbler

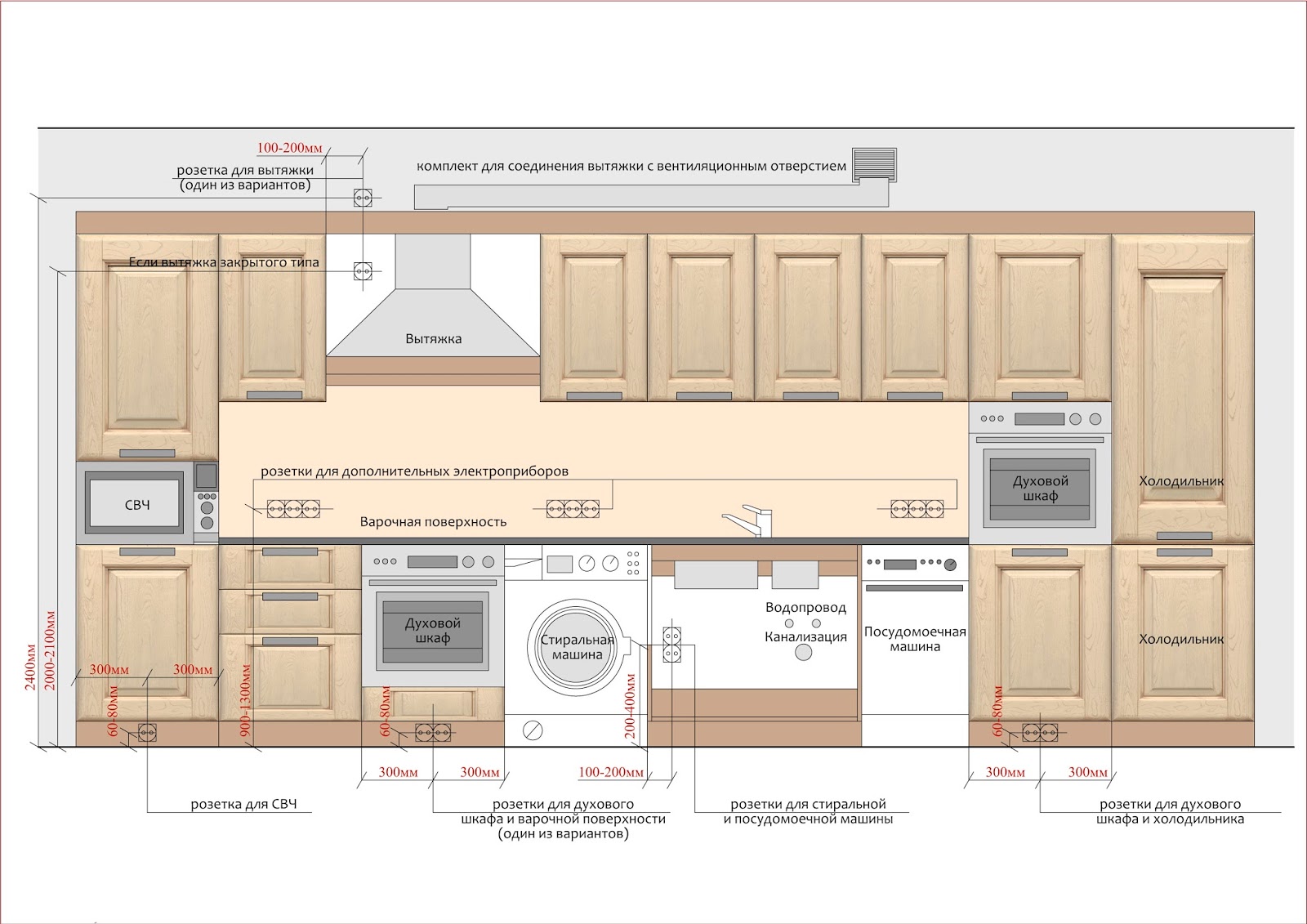

Layout af stik og kontakter nr. 4 (for at forstørre, klik på billedet)

Ordningen er i mange henseender ikke logisk, og det er ikke klart, hvem der bragte dette til live (fattige kunder og installatører, de brækkede hovedet stort set). Så hvad vi har:

1. Stik til mikrobølgeovn (mikroovn). Komplet vrøvl! Okay, jeg var nødt til at skære et hul i bagvæggen i det nederste skab, lave en åbning i bordpladen, men hvordan tilsluttes selve ledningen fra mikrobølgeovnen? Når du monterer køkkenet, eller når køkkenet samles? Generelt en gåte. Den rigtige mulighed er at bruge en skjult stikkontakt i selve mikrobølgeindgangen. Stikkontakten skal placeres i væggen tættere på højre side af mikrobølgeovnen, hvor næsten alle mikrobølgeovne har en vis fordybning.

2. Stik til hætter. Også vrøvl, kun i en æstetisk plan. Hvem kan lide synligheden af ​​selve stikkontakten, stikket og ledningen sidder fast i det? Den korrekte mulighed, stikkontakten skal placeres bag det dekorative (lodrette) låg på selve hætten, tættere på midten, så stikket ikke forstyrrer kanalen. Det øverste punkt på stikkontakten er den øverste grænse for vægskabe eller oftere lidt under den øvre grænse (afhængigt af hvilket layout af køkkenet der er i emhætten).

3. Hakkeren. Her leveres det slet ikke. Der er ingen stik, ingen kontrolmetode (i form af en switch eller en trykknapkontakt). Jeg byggede en afbryder til hakkeren i en blok med 3 forretninger i den midterste del af køkkenet og fremhævede et af modulerne under det.

4. Køleskabet. Det sker ofte, at køleskabet ikke er indbygget i køkkenet, men står separat, derfor er det bedre at placere den skjulte stikkontakt i dens nedre del i kompressorområdet. Der er en anden placeringsindstilling, dette er over køleskabet, men bemærk, at ledningen fra køleskabet ofte er så lang, at det ikke er nok til toppen.

5. Stikkontakter til ovnen og kogepladen. På diagrammet er alle stikkontakter ikke placeret korrekt, de skal alle være placeret i kælderen i køkkenet. Der er et sted for dem, og der er ingen grund til at ødelægge møblerne. Faktisk er dette næsten et aksiom, og sandsynligvis kender enhver måler eller designer det. Hvorfor er det så malet her, at jeg ikke forstår? Det ser ud til, at i slutningen af ​​tegningen huskede kredsløbet, at uden elektricitet teknikken ikke virkede og malede, så det var.

6. Kontakten til inventar over en arbejdsflade. På diagrammet leveres ikke lamper overhovedet, men uden dem er det svært, vil en husmor sige det. Men derudover er det nødvendigt at sørge for dens styring. Jeg anbefaler, at du installerer en switch, der passer godt til en enhed af stikkontakter over bordpladen. Du kan placere den til højre (over opvaskemaskinen) ved at fremhæve et af modulerne under det i en blok med tre forretninger.

7. Stik til vaskemaskinen. Det er muligt, hvor det er malet (stikket skal være med IP44-indekset), men det er bedre igen, i køkkenkælderen, til højre eller venstre for maskinen.

8.Stik til opvaskemaskine. Alt er fint på billedet, men er der nok ledning til dette sted (stikkontakter under vasken)? Som for vaskemaskinen er det bedst at placere den i kælderen til højre eller venstre for metroen.

7. Hvad ellers kan findes. Belysning af selve skabene, et tv. Dette kræver også netværksstyring og strøm.

Se også om dette emne: Elektriske funktioner i det friske køkken
