Funktioner i moderne magnetiske startere og deres anvendelse
Det er nødvendigt at overveje dette emne fra magnetiske startere fra repræsentanter for den sovjetiske æra. Lyse repræsentanter er PML og lignende. Startere bruges til at skifte en kraftig belastning med et styresignal med en lille strøm. Styresignalet leveres til spolen, der skaber et magnetfelt. Det skaber på sin side en kraft på magnetkredsløbet, som er mekanisk forbundet med bevægelige strømkontakter og blokeringskontakter.
Den magnetiske starter kan deles i to dele: øvre og nedre. I den nedre del er der en spole og en fast del af magnetkredsløbet, spolens terminaler.
Den øverste del af starteren indeholder: et sæt kontakter, en bevægelig del af magnetkredsløbet med en returfjeder. Det er nødvendigt at åbne kontakterne, når spænding ikke tilføres spolen, vender kontakterne tilbage til deres normale positioner. I mange tilfælde er et lysbue placeret i det. Læs mere i artiklen. om enheden og funktionen af magnetiske startere.
Et generelt billede af den gamle starter er vist ovenfor. Tættere på seeren er strømkontakter, de er nummereret fra 1 til 6. Derefter ser vi blokeringskontakterne, de er nødvendige for at implementere yderligere funktioner i kredsløbet og selvhentning.
Jeg undre:
Startkontakter lukkes kun, når der tilføres spænding til spolen. Betjeningspanelerne på sådanne enheder er normalt udstyret med knapper uden låsning, hvilket betyder, at starteren kun tændes, når du holder knappen nede.
Hvis dette for nogle ordninger er godt, f.eks. Til hejsning, spil og andre løftemekanismer, så fungerer dette ikke for motorer, der arbejder i langvarigtilstand, så forestil dig et kontrolkredsløb for en pumpe, der skal fungere uden at stoppe.
Selvfølgelig kan du bruge de faste knapper og skifteafbrydere, men start- og stopknapperne på fjernbetjeningen bruges mere tydeligt, derfor bruges et kredsløb med selvlåsning via blokkontakter.
Hvorfor startede jeg en artikel om moderne switching-enheder under hensyntagen til den klassiske model? Det er enkelt - de findes stadig i stort antal hos virksomheder, industrianlæg og andre. Derudover har de en meget stor sikkerhedsmargin, både med hensyn til ressource og med hensyn til drift i overbelastede tilstande.
Strukturen i moderne modeller af magnetiske startere
Lad os ikke overveje et specielt tilfælde, men moderne enheder i en generel form. Individuelle øjeblikke kan variere og afhænge af den specifikke model eller producent, så jeg vil forsøge at dække det bredest mulige informationsområde.
Lad os starte med det generelle syn på en moderne starter.
På den forreste del foran os er 4 par kontakter. Tre af dem markeret med type 1L1 og 2T1 er strømkontakter for tilslutning af lasten til en trefaset strømforsyning. Kontakter mærket "L" bruges til at forbinde strømkilden, og "T" - til at forbinde forbrugeren.
Generelt kan du forbinde netværket fra både oversiden (L) og undersiden (T). Men overholdelse af markeringen og forbindelsen beskrevet i den første metode vil gøre kredsløbet mere visuelt og forenkle dets vedligeholdelse til andre elektrikere, der vil arbejde med det undtagen dig. Det er sædvanligt at starte strøm fra oversiden.
Et par 13NO-14NO kontakter er selvlåsende kontakter eller blokerer kontakter. Deres formål er beskrevet ovenfor.
Jeg undre:
Den største forskel mellem moderne kontaktorer er markering af terminalerne, det skal huskes, at terminalerne mærket "L" og "T" bruges til at forbinde strømledninger - strøm og belastning. Kontakter markeret med NO og NC bruges til selvopsamling og andre kredsløbsfunktioner.I dette tilfælde er NC - normalt lukket (lukket) og NO - normalt åbent (åbent).
En normal kontakttilstand er en tilstand, hvor der ikke er nogen ydre indflydelse på en knap eller starter, dvs. når der IKKE trykkes på knappen, og i tilfælde af en starter, er der ingen spænding på spolen, og den er slukket.

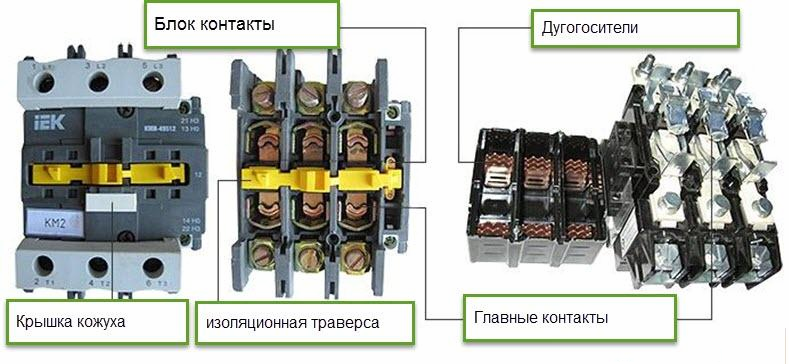

Sådanne startere består også af øvre og nedre dele, for en ændring vil vi overveje den øverste del på eksemplet med en anden starter.
Som du kan se, er alle komponentdelene de samme som på de gamle hjemmekopier. Vær dog opmærksom på den gule detalje - den isolerende travers; på den forrige kopi blev den lavet i brun. For det første kan du efter dens position bedømme startstatens tilstand. Hvis den trækkes tilbage, er starteren tændt, og hvis den skylles eller let stikker over dækslet, er den slukket.
Derudover kan du tvinge den til at tænde i tilfælde af problemer med spolekraftkredsløbet. Du skal bare skubbe traversen med en skruetrækker eller noget andet. Vær forsigtig, så du ikke er chokeret, sådan omskiftning af kraftige belastninger, og især motorer, kan være farlig. I mangel af passende kvalifikationer anbefales dette ikke.
Hvad skal du ellers vide om startere?
Når der tilsluttes starteren, skal du kontrollere omhyggeligt, hvilken spænding spolen er designet til. Faktum er, at spolerne hovedsageligt findes ved spændinger på 220 og 380 volt, dette er angivet med den tilsvarende betegnelse på dens sag.
Spolekontakterne er mærket A1 og A2. En af spolekontakterne kan duplikeres på den modsatte side af starteren for let tilslutning og samling af kredsløbet. Dette afspejles på billedet herunder, vær opmærksom fra denne side kun en af endene af spolen - A2.
Oplysninger om startmotorens egenskaber er som følger.
Starteren kan ikke skifte den samme strøm for forskellige belastningstyper. Sagen kan have et klistermærke eller inskriptioner med specifikationer.
AC-3 og AC-1 er anvendelseskategorier, de siger, at en induktiv belastning, såsom en elektrisk motor, den kan skifte til en strøm på op til 9 A, og i tilfælde af en aktiv belastning (varmeelementer og glødelamper) op til 25 A. Klistermærket kan består af flere sektorer med lignende information eller nyttige data, for eksempel sådanne.
På frontpanelet eller siden kan påføres kredsløbet med indretningen af kontakter.
Kontaktdiagrammet implementeres i denne form. Navnene på terminalerne og deres placering i normal tilstand (frakoblet spole) er underskrevet på den.
Blokering af yderligere kontakter til en magnetisk starter, hvad er det, og hvordan bruges det?
Traversen har en anden ekstra funktion - forbindelse med en ekstra kontaktblok. Vær opmærksom på dens udseende og form, der er kroge på den udragende del.
Kontaktblokken er et ekstra modul, der er monteret på toppen af starteren.
En kontaktblok indeholder typisk 2 eller 4 par kontakter. 2 par er lavet i normalt åben form og 2 par i lukket form. Disse kontakter kan bruges både til at skifte en lav effektbelastning og til at implementere yderligere funktioner.
Yderligere funktioner og udstyr
Det er værd at bemærke, at der ud over kontaktblokken er tilsluttet ekstra udstyr til starterne.

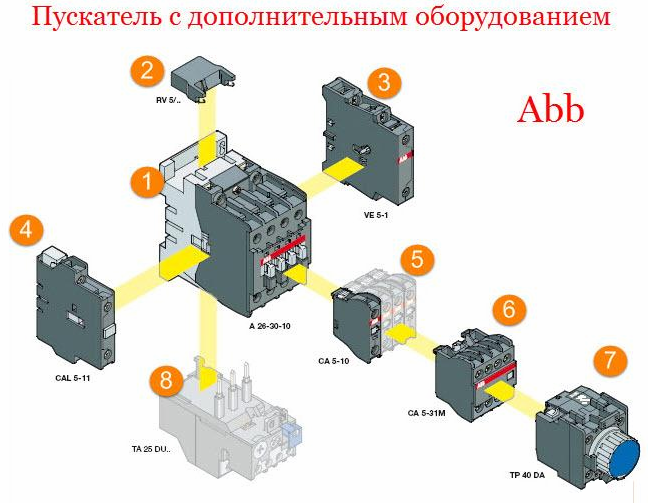

Termisk beskyttelse, ekstra blokkontakter, spændingsbegrænsere, baglås, startforsinkelsestimer. På billedet ser du ekstra udstyr til ABB-starter.
Hver af producenterne kan producere andre sæt ekstra enheder. Ingeniører fra store virksomheder har leveret løsninger til en række produktionsopgaver, der implementeres ved hjælp af startere. Tidligere måtte dette gøres ved hjælp af separate moduler, og dette øgede både antallet af ledninger, der var placeret i skjoldet til at forbinde operationelle kredsløb og blokke, og den samlede besatte plads.
Magnetisk tilslutningsdiagram
Jeg har allerede sagt, at en magnetisk starter normalt er forbundet via knapper uden at låse. Disse knapper er installeret i knapposten. En af de mest almindelige muligheder er et indlæg som PKE, der er vist på billedet herunder.
Hvis du har brug for at realisere motorens rotation i begge retninger, skal du bruge en stolpe med tre knapper:
-
"Fremad";
-
"Tilbage";
-
“Stop” - normalt rød.
Inde i sagen finder du terminalerne på bagsiden af knapperne, hver med et par normalt lukkede og et par normalt åbne, placeret på modsatte sider.
Se på diagrammet, for at forbinde starteren gennem en trykknapstolpe, fasetråden gennem et normalt lukket par kontakter af stopknappen er forbundet til et normalt åbent par af startknappen. Fra den anden terminal på startknappen går ledningen til spolen.
Spolen i den ene ende er forbundet til nul (hvis den er ved 220 V) eller til den anden fase (hvis spolen er 380 V). Og andet til ledningen fra startknappen. I dette tilfælde tilsluttes et normalt åbent par blokeringskontakter fra starteren (den samme selvopsamling) parallelt med startknappen.
For at gøre dette, er en af kontakterne med en jumper forbundet til udgangen fra spolen, som er tilsluttet “start” -knappen for ikke at lægge et ekstra kabel til knapstolpen, og den anden terminal på blokkontakten er forbundet til terminalen på “start” -knappen, der er forbundet til fasetråden, fra Stop-knapper.
Kontakter "13NO-14NO" - normalt åbne parblok af kontakter på engelsk det er dem der er NEJ.
Kun tre ledninger er lagt til knapstolpen:
-
Fase om "STOP";
-
Til “START” -knappen;
-
Fra blokering af kontakter til fase på “START” til selvhentning.
fund
Selvom de er moderne i begyndelsen, skønt de er forskellige i udseende og en bestemt funktionalitet, udfører de imidlertid de samme opgaver som før. Forskellige typer startere kan udskiftes, du behøver kun at angive den strøm, som en bestemt model er designet til.
