Hvordan man uafhængigt tilslutter en elektrisk ovn og en vaskemaskine
1. Hvem hjælper?
Husholdningsapparater bliver mere og mere sofistikerede hvert år. Så "smartere", at når du køber, begynder du at tvivle på din mentale nyttighed. Det ser ud til, at det er usandsynligt, at du virkelig er i stand til at mestre dette mirakel - du vil huske, hvordan du tænder for det enkleste og mest nødvendige sæt funktioner, og de resterende gadgets vil naturligvis forblive uden brug. Desuden opstår ideen, da teknikken er kompleks, den er lige så let som at ødelægge eller ødelægge den.
Og når det kommer til en vaskemaskine eller en elektrisk komfur, skal det huskes, at de stadig skal tilsluttes. Ja, og gør det rigtigt. Når alt kommer til alt hedder det et eksplicit i brugermanualen: ”Forbindelsen skal oprettes af kvalificerede specialister. Ellers er garantien muligvis ikke gyldig. ” Og garantien er vores alt!
Det var dengang, de butiksmedarbejdere, hvor udstyret blev købt, kom til vores hjælp. Deres argumenter er omtrent følgende: "mod et mindre gebyr ...", "for ikke at miste garantien ...", "kvalifikation er nødvendig ...". Alt er naturligvis sandt, men med nogle forbehold.
For det første truer afslaget på garantireparationer i praksis kun, hvis fejlen netop skyldes en forkert forbindelse. Og det betyder ikke noget, hvem der har oprettet denne forbindelse - en kvalificeret specialist eller ej. Den eneste forskel er, at hvis du ansat nogen, kan du indgive en klage til ham. Og hvor effektive disse påstande vil være, er et andet spørgsmål.
For det andet, hvis du allerede ansætter specialister, ville det være rart at blive bekendt med de dokumenter, der bekræfter deres kvalifikationer. De skal mindst have overdragelsesattester til den elektriske sikkerhedsgruppe. Og desuden ville dokumenter om specialundervisning eller i det mindste certifikat for afslutning af kurser ikke skade. Det særegne her er, at mange husholdningsapparaturforretninger simpelthen ikke har sådanne specialister på personalet, og de udfører forbindelsesarbejdet ... almindelige flyttemænd og leveringschauffører.
For det tredje skal man virkelig prøve og endda vise talent for at forkæle moderne husholdningsapparater med den forkerte forbindelse. Det skal huskes, at teknikken er lavet til mennesket. Og det er menneskelig natur at begå fejl nogle gange. Derfor er designet til og med den enkleste kedel designet på en sådan måde, at sandsynligheden for en dødelig fejl minimeres. Med andre ord beskytter teknikken sig selv og dig så meget som muligt.
I betragtning af alt det ovenstående kommer vi til følgende konklusion: Du er nødt til at vælge specialister til at tilslutte nyligt erhvervede husholdningsapparater meget omhyggeligt, og bedst af alt, hvis du ikke er bange for at hente en skruetrækker og tang, gør alt selv, bevæbnet med denne artikel og betjeningsvejledningen (manual).
2. Hvad er farligt?
Når du selv tilslutter en elektrisk komfur, er der to farer:
- få et elektrisk stød;
- lav en ild i lejligheden.
Hvis du udfører alt arbejde med spændingen slukket, og dine ledninger overholder sikkerhedsstandarder, er begge farer udelukket for dig.
Normerne her er:
- den elektriske komfur skal modtage strøm fra en separat afbryder i 25 - 32 A (tre-polet for et trefaset netværk og en enkelt-polet for en enfaset);
- Tværsnittet af kablet, der leverer ovnen, skal være mindst 2,5 kvadratmeter. mm. til kobbertråd (4 kvm. mm for aluminium, men aluminium skal bortskaffes i ledningerne);
- Selvfølgelig skal selve ledningsføringen kunne modstå en ekstra belastning på ca. 7 kW (afhængigt af ovnens model) - dette er især vigtigt, hvis der ikke var nogen elektrisk komfur i lejligheden før.
Når vaskemaskinen er forbundet uafhængigt af ovenstående to farer, tilføjes en tredjedel: faren for en lille oversvømmelse på skalaen fra et enkelt køkken eller badeværelse. Hvis vi ikke bor i stueetagen, er der også noget ansvar over for naboerne nedenfor. Det skal her bemærkes, at moderne vaskemaskiner bruger energi og vand meget økonomisk.
Derudover er der en elektromagnetisk lås på dørene til frontlæssemaskiner, der forhindrer åbning under vask eller skylning. Maskinerne er selv udstyret med en nødventil til manuelt at dræne vandet i tilfælde af en funktionsfejl. Derfor kan vilde scener med boblende vandløb og naboer oversvømmes flere etager ned, som i en reklame for afkalkning, ikke kan være pr. Definition.
For at sikre elektrisk sikkerhed, når du tilslutter en automatisk vaskemaskine, skal du huske følgende:
- stikket til denne enhed skal have en jordforbindelse og strømkablet - en tredje kerne (beskyttelsesnul).
Uanset hvad du opretter forbindelse til dit hjemmelektriske netværk, tilstedeværelsen af sådanne enheder som en differentiel maskine eller RCD kun velkommen.
Hvis ledningerne i din lejlighed ikke opfylder de minimumskrav, der er anført, skal du forfine den. For at gøre dette er det nok at montere sovjetfremstillede strømafbrydere og trække et nyt kabel til installationsstedet i sovjetiske bygninger. Du kan ikke forsømme dette og "gemme specialister" i jakten på at spare tid og penge er ofte ikke opmærksomme på det.
3. Tilslut den elektriske komfur.
Elektriske komfurer er enfase, der er trefase. Den samme trefasede plade kan inkluderes i både enfaset og trefaset netværk. Enfase komfurer er ikke inkluderet i et trefaset netværk.
Hvis du er en lykkelig ejer af et trefaset netværk, skal kablet, der går fra tavlen til din lejlighed til ovnens udgang, være fire-kernet (fase A, B, C og beskyttende nul PE). I dette tilfælde kan faselederne have enhver farve: lyserød, sort, brun, hvid osv., Og den beskyttende nul kan kun være gul med en grøn stribe. Tre faser kan reducere den aktuelle belastning på netværket og bruge et kabel med et mindre tværsnit. Da kablet er firetråd, skal parret "plug-connector" også have fire elektroder.
Hvis netværket er enfase, vil kablet være tre-kerne - fase L, der fungerer nul N og beskyttende nul PE. Fasen og det beskyttende nul er de samme farver som i trefasekablet, og arbejdsnulet er blåt, cyan eller hvidt med en blå stribe. Da kablet er tre-leder, vil stikket være henholdsvis med tre elektroder.
Et par separate ord vil blive afsat til stikstik. Et fuldtidspar, den såkaldte "far" og "mor", er muligvis ikke egnet til dit netværk. Du kan købe den rigtige i næsten enhver butik med elektriske varer. Stikket og stikket, der er fremstillet i henhold til sovjetiske standarder, har et ikke-så-prætentiøst udseende og er ubelejligt ved installation, men de medfører ikke nogen klager over driften.
Ud over dem er der i dag en masse andre muligheder for par af de mest forskellige designløsninger. Valget er dit. Kun den nominelle strøm vil være afgørende her. I praksis er et stikpar med en nominel strøm på 40 A tilstrækkeligt til enhver husholdnings elektrisk komfur.
Noget skal siges om strømkablet, hvis du påtager dig at montere det selv. Når du lægger kablet i porten (skjult ledningsføring), er brugen af et fleksibelt kabel i gummiisolering uacceptabelt. Under alle omstændigheder vil VVG-mærkekablet med det passende antal kerner være optimalt.

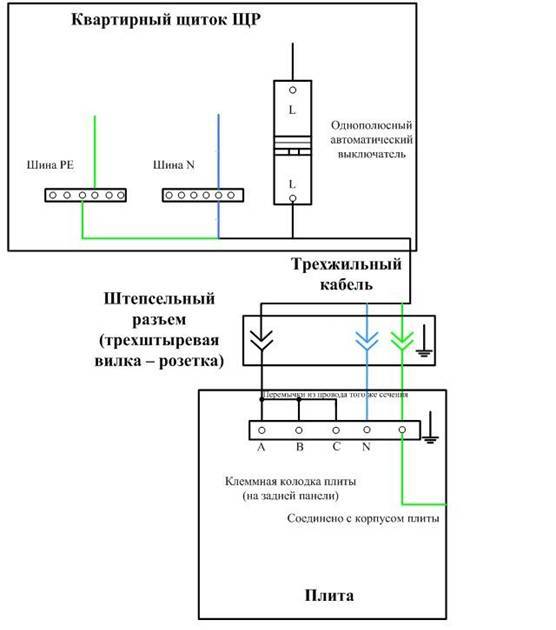

Fig. 1. Tilslutning af en trefaseplade til et enfaset netværk. Hvis nulbussen i lejlighedsskærmen kun er en, og linjen er to-tråds, er den gulgrønne ledning forbundet til det jordede skjoldhus i ShchR.

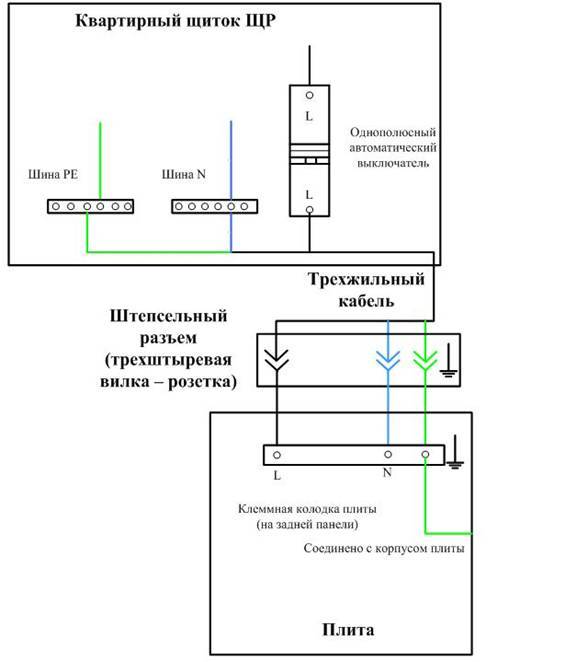

Fig. 2. Tilslutning af en enfaset plade
4. Vi tilslutter en automatisk vaskemaskine.
Den mest ansvarlige og vigtige opgave her er valget af installationsplacering og nivellering af vaskemaskinen. Nogle krav stilles frem til gulvet og gulvet. Gulvet skal være hårdt, fast, jævnt og ikke tillade afbøjning eller deformation. Gamle rådne plankegulve er ikke egnede - det er bedre at placere et ark krydsfinér eller et andet jævnt skjold af passende størrelse på dem. For at beskytte belægningen og for at forhindre glidning er det bedre at placere en gummimåtte under maskinen eller i det mindste kun et stykke linoleum.
Før installation er det absolut nødvendigt at fjerne alle forsendelsesdele - klemmer, stænger, bolte. Klemmer fastgør netledningen og dræneslangen. Stænger og bolte fastgør tromlens position. Disse dele er placeret for at give strukturel stivhed under transport, og under drift kan de endda forårsage skade. Det er bedre at gemme de fjernede elementer - pludselig vil du flytte eller af en eller anden grund transportere maskinen til et andet opholdssted?
Det er bedst at kontrollere vaskemaskinens placering i forhold til gulvet med bygningsniveauet, godt, og i mangel af en, kan du bruge en bredbundet skål ved at hælde lidt vand i den. Maskinen, som ikke er vandret justeret, fungerer ikke normalt, da tromlen under spincyklussen vil vibrere kraftigt op til påvirkninger på kroppen.
Tilslutning af vaskemaskine til lysnettet er normalt ikke et problem. Husets vaskemaskins nominelle elektriske kraft er i gennemsnit 2,2 kW. Dette er ikke meget, derfor kan vaskemaskinen tilsluttes en konventionel stikkontakt med en jordforbindelse og en nominel belastning på 16 A, især da selve maskinen allerede er udstyret med et standardtilslutningsstik. Tre-fase vaskemaskiner findes ikke, derfor er de alle tilsluttet i henhold til kredsløbet vist i figur 2 for en enfaset elektrisk komfur.
Derefter skal du organisere vandindtag. For at gøre dette kan du bruge standardforbindelsespunktet til en koldt vandvaske, brusebad eller toilet: en tee købes i diameter af røret, og en indløbsslange (også købt separat) og det førnævnte vaske / brus / toilet er allerede forbundet til det. Glem ikke at bruge hjulet og prøv ikke at overdrive det - bronzeelementerne i hygiejnebeslagene sprænger let af overdreven indsats.
Du kan selvfølgelig installere klemmen på et rør med koldt vand og arrangere et autonomt vandindtag til maskinen, men dette vil kræve yderligere arbejdskraft (boring af et rør, installation af en klemme osv.) - dette er til din smag og i henhold til situationen. Indløbsslanger fås i forskellige længder - op til 5 m., Og deres forbindelsesstørrelser er samlet, så du ikke behøver at bryde dit hoved her.
Vaskemaskinens almindelige dræningsslange er ofte ikke nok. Derfor køber vi en drænslange (sælges også i forskellige længder op til 5 m.), Bygger en regelmæssig en med dens hjælp og organiserer et dræn i vasken / badekaret eller direkte i kloakken. Endvidere er sidstnævnte mulighed meget at foretrække af flere årsager. For det første er beskidt vand efter vask tydeligvis ikke til fordel for VVS og pynter ikke interiøret. For det andet skal du muligvis med jævne mellemrum fjerne slangen fra vasken eller badekaret, og hvor er garantien for, at du aldrig glemmer at sætte den på plads igen, før du vasker?
Under installationen af afløbet skal der under alle omstændigheder overholdes et antal regler. Først og fremmest på bagsiden af maskinen på klipsene skal du fastgøre en løkke fra drænslangen (til toppen af maskinen og ned til gulvet) - en sifon er nødvendig, så vand og andre faciliteter ikke strømmer fra kloakken tilbage i maskinen. Derefter skal selve afløbet placeres i en højde på 50-80 cm fra gulvniveauet. Dette er nødvendigt for, at dræningspumpen kan klare sin opgave.
Når man installerer et afløb i kloakken, kræves en tee. Hvis rør- og slangediametre ikke passer sammen, kan du bruge tætningskoblinger.
Hvis afløbet er anbragt i et bad eller en vask, er det nødvendigt at fastgøre drænslangen sikkert, f.eks. Ved hjælp af en plastikforingsrør.
5. Konklusion
Afslutningsvis kan vi sige, at ikke alt er så skræmmende, som det undertiden ser ud til. Og derfor er det meget muligt at undgå unødvendige udgifter til tvivlsomme servicemænd og få ro i sindet og selvtillid, idet vi kun har lidt iver og ønske. Faktisk kan du til slutningen kun være sikker på, hvad der gøres med dine egne hænder.
Alexander Molokov, http://electro-da.tomathouse.com/
