Hjemmelavet LED-strimmellys
Emnet for LED-belysning er for nylig et af de mest populære. I de fleste tilfælde, på Internettet, blandt hjemmelavede lyskilder, var jeg nødt til at møde lamper lavet af separate LED'er og installeret i et defekt hus energibesparende lampe sammen med strømforsyningen.
Dette arrangement muliggør anvendelse af en LED-lampe i stedet for en konventionel glødelampe uden ændring af lampen. Relativ kompleksitet må anerkendes som en ulempe ved dette design. pcb-fremstillingsom normalt har form af en cirkel. Et eksempel på implementeringen af en hjemmelavet LED-lampe lavet af individuelle LED'er er vist i fig. 1.
Samtidig har de i dag vundet en meget bred popularitet. led strimmel. Men som regel bruges de hovedsageligt til dekorativ belysning og meget sjældent - som belysning. Hvis ikke til hovedbelysning, men til lokal belysning af visse områder, kan brugen af LED-strimler imidlertid være ganske effektiv. Derfor i dag vil vi tale om at skabe en simpel hjemmelavet lampe baseret på LED-strip.
Fig. 1.Hjemmelavet LED-lampe lavet af individuelle LED'er
LED-strimmel - Dette er et fleksibelt "printkort", hvorpå de rammeløse LED'er og strømbegrænsende modstande. Båndets design giver dig mulighed for at klippe de nødvendige stykker derfra afhængigt af de specifikke krav. I nærheden af den skærede linje er der kontaktpuder, som strømkablerne er loddet til. På bagsiden påføres en selvklæbende film på LED-strimlen. De mest populære er 12V-drevne bånd.
På et tidspunkt bestilte jeg på ebay.com en vandtæt LED-strip 5050 SMD LED Strip (Fig. 2).
Fig. 2LED Strip Vandtæt 5050 SMD LED Strip
Denne LED-strimmel har følgende egenskaber: Lysemissionsvinkel - 120 grader; forsyningsspænding - 12V; strømforbrug - 1,2 A per 1 meter; lysstrøm - 780-900 Lm / m beskyttelsesklasse - IP65
I næsten et år lå båndet i tomgang, men da den elektroniske forkobling (elektronisk forkobling) for anden gang "fløj ud" i den lysstofrør, der blev brugt til at belyse arbejdspladsen i nærheden af computeren, indså jeg, at jeg var nødt til at skifte til mere moderne måder at organisere belysning på.
Den samme mislykkede lampe til 8 W lysstofrør med en længde på 30 cm blev brugt som et hus. Dens konvertering til “LED-version” er meget enkel.
Vi adskiller lampen, fjerner den elektroniske forkoblingsplade og sætter en LED-strimmel på lampens indvendige overflade. I alt seks segmenter med tre lysdioder i hvert segment, eller i alt 18 lysdioder, installeret med et interval på 15 mm mellem dem (fig. 3).
Fig. 3 Generelt billede af en hjemmelavet LED-lampe
Det er ikke nødvendigt at smide de defekte elektroniske forkoblinger ud; dens printkort kan bruges til strømforsyningsenheden på vores lampe. Og ikke kun bestyrelsen, men også nogle af dets komponenter (selvfølgelig, forudsat at de forbliver intakte), for eksempel en diodebro. Lad os dvæle ved strømforsyningen mere detaljeret.
For at tænde lysdioderne er det nødvendigt at bruge strømforsyninger med strømstabilisering. Ellers vil lysdioderne gradvis opvarmes til en kritisk temperatur, hvilket uundgåeligt vil føre til, at de mislykkes.

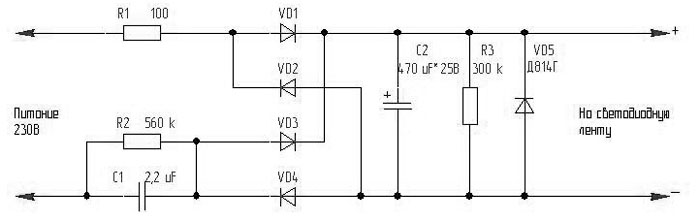

Den mest enkle og optimale løsning i vores tilfælde ville være at bruge en transformerfri strømforsyning med en ballastkondensator (fig. 4).
Fig. 4 ordningtransformerfri strømforsyning med ballastkondensator
Netspændingen undertrykkes af en ballastkondensator C1 og føres til ensretteren, samlet på dioder VD1-VD4.Fra ensretteren tilføres en konstant spænding til glatefilteret C2.
Modstande R2 og R3 bruges til hurtigt at aflade kondensatorer C1 og C2. Modstand R1 begrænser strømmen på tidspunktet for tændingen, og Zener-dioden VD5 begrænser udgangsspændingen for strømforsyningen til et niveau på højst 12V i tilfælde af en åben LED-strip.
Hovedelementet i dette kredsløb, som kræver beregning, er kondensatoren C1. Det er på sin vurdering, at den strøm, som strømforsyningen kan levere, bestemmes. Den nemmeste måde at beregne er at bruge en speciel lommeregner.
Den maksimale strøm ifølge pasdataene for en længde af et segment af en LED-strimmel på 30 cm skal være 1,2 A / 0,3 = 400 mA. Selvfølgelig skal du ikke tænde lysdioderne med maksimal strøm.
Jeg besluttede at begrænse det til cirka 150 mA. Med denne strøm giver LED'erne den optimale (til subjektiv opfattelse) glød med lidt opvarmning. Når de første data indtastes i lommeregneren, opnår vi kondensator C1-værdien svarende til 2.079 μF (fig. 5).
Fig. 5 Beregning af kondensatoren til strømforsyningskredsløbet til en hjemmelavet LED-lampe
Vi vælger den nærmeste standardkondensatorvurdering i forhold til beregningen. Det vil være en nominel 2,2 uF. Den spænding, som kondensatoren er designet til, skal være mindst 400V.
Efter beregning af ballastkondensatoren og valg af elementerne i strømforsyningskredsløbet, placerer vi dem på tavlen på den defekte elektroniske ballast. Det tilrådes at fjerne alle unødvendige dele (undtagen broen på fire dioder). Udseendet af strømforsyningspladen er vist i fig. 6.
Fig. 6Udseendet af strømforsyningskortet
Vi forbinder LED-strimlen til strømforsyningen, tænd den til netværket, og kontroller den hjemmelavede lampe i drift.
Efter montering og kontrol af strømforsyningens drift skal du installere den i huset og placere den opgraderede lampe fra LED-strimlen i stedet for kontinuerlig drift (fig. 7).
Fig. 7 Hjemmelavet LED-strimmellys
Advarsel! Dette strømforsyningskredsløb er transformerfrit og har ingen galvanisk isolering fra lysnettet. Under installation og idriftsættelse er det nødvendigt nøje at overholde sikkerhedsforskrifterne. Strømforsyningen skal installeres i et hus lavet af isolerende materiale, det er nødvendigt at sikre umuligheden ved at berøre dets strømførende dele under lampens drift.
Mikhail Tikhonchuk
