Hvad er forskellen mellem strømforsyningen til LED-lamper og den elektroniske transformer til halogenlamper

Når man udskifter halogenlamper med 12V i LED-downlights, opstår ofte spørgsmålet: "Skal jeg skifte strømkilde?". Til halogener blev der anvendt elektroniske transformere med en udgangsspænding på 12 volt, og til ledpærer specielle strømforsyninger (PSU'er) med en udgangsspænding på 12 volt sælges også. Hvad er deres forskel, og kan de udskiftes? Lad os finde ud af det!

Hvad er en elektronisk transformer?

En elektronisk transformer er et kredsløb for en switching-strømforsyning baseret på en transformer og en højfrekvensgenerator baseret på halvlederkontakter. De drives af 220V vekselstrøm, og ved deres udgang en vekslingsspænding med en effektiv værdi på ca. 12V.

Blokdiagrammet for enheden er vist på figuren herunder.

Her ser vi, at 220V-strømmen først leveres til ensretteren, hvorefter den ensrettede pulserende spænding med en frekvens på 100 Hz tilføres strømafbryderen og generatoraggregatet. Overvej et eksempel på et typisk kredsløbsdiagram for en elektronisk transformer.

Her vises et typisk push-pull-kredsløb. Dens funktion er, at for nøglerne til at arbejde i switching mode (switching) med en høj frekvens, behøver de ikke PWM-controllere eller anden specialiseret premierminister. Med enkle ord er funktionen af ​​oscillatoren at skifte transistor som et resultat af spændingerne induceret på viklingerne af pulstransformatoren og positiv feedback.

Hvad ser vi i diagrammet? Den første ting, der fanger øjet, er manglen på en diodebro ved udgangen, hvilket betyder, at udgangsspændingen er variabel, samt fraværet af kredsløb, der er designet til at stabilisere udgangsspændingen. Du kan lære mere om princippet for deres arbejde ved at se videoen:

En lignende ordning er kernen i de fleste opladere til mobiltelefoner, Elektroniske forkoblinger til lysstofrørinklusive energibesparende eller kompakte lysstofrør i nogle variationer og nogle ændringer.

Overvej outputbølgeformer.

Det kan ses, at vekslingsspændingen, hvis amplitude svinger fra nul til + og - 17V. Sådanne ændringer i amplitude over tid - gentag ripplen fra det berettigede netværk (100Hz). Det viser sig at være en interessant situation - der er en højfrekvent udgangsspænding, der varierer med en frekvens på titusinder af hertz, mens dens amplitude varierer fra 0 til 17 volt med en frekvens på 100 Hz eller udbedret 50 Hz. Hvis du strækker tidsaksen og overvejer formen i perioder, tager billedet følgende form.

Her kan du se, at signalet i form er langt fra sinusbølgen, men snarere et rektangel med en lille hældning mod bagkanten.

Strømforsyninger til 12V LED-lamper

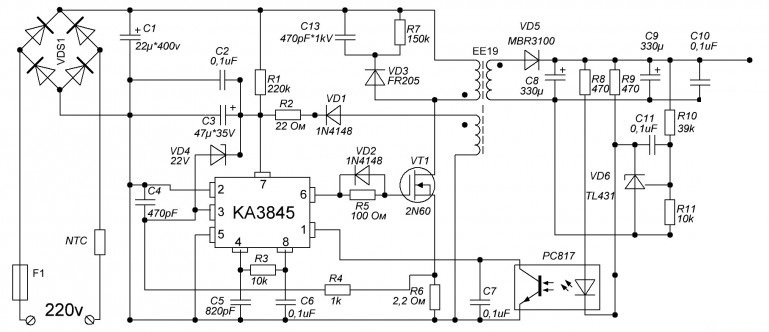

De kaldes ofte strømforsyninger til LED-strimler. For at tilslutte både strimler og lamper har du brug for enhver kilde til konstant stabiliseret spænding på 12V med minimal rippel. I praksis i den moderne verden skifte strømforsyning, overvej et typisk skema.

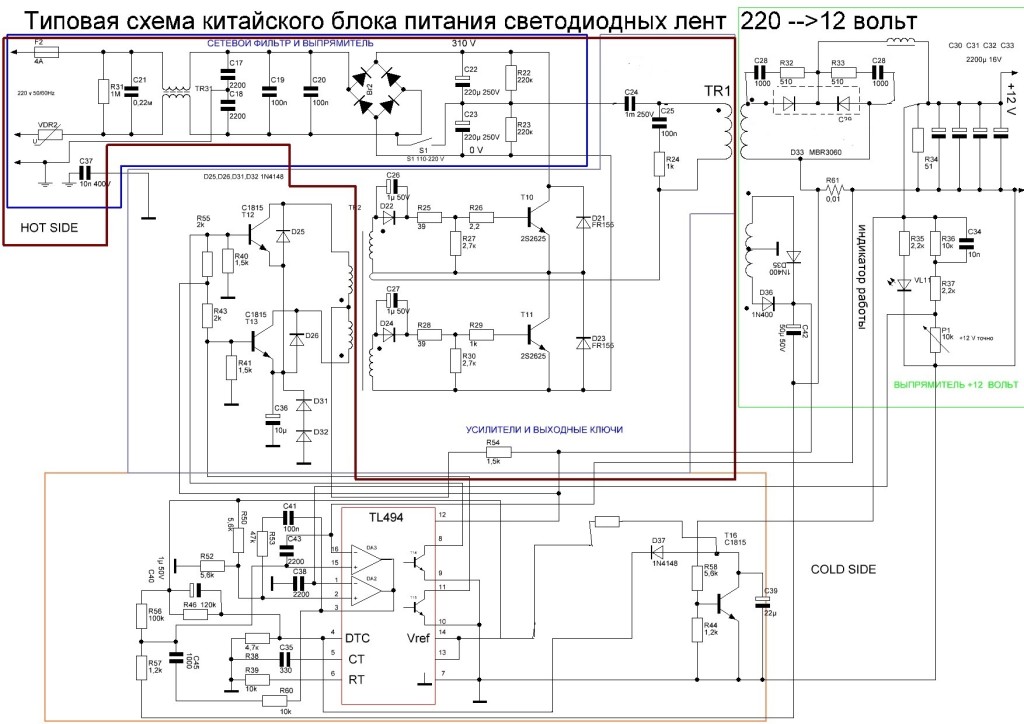

Eller en anden mulighed:

Hvad har disse to tilsyneladende forskellige ordninger til fælles? De er bygget på en integreret PWM-controller, der styrer tændingsnøglerne - transistorer, de kan være både felt- og bipolære. Derudover ser du i udgangstrinnet på kredsløbet en ensretter og kondensatorer til udjævning af rippler (filter). Alt dette betyder, at ved det output, vi får stabiliseret jævnstrømsforsyning. Størrelsen af ​​dens rippel afhænger af belastningen og kapaciteten for filterkondensatorerne.

Det kan også implementeres på et selvgenereret kredsløb, der ligner en elektronisk transformer, ved at tilføje feedbackkredsløb for at stabilisere udgangsspændingen. Resultatet er et kredsløb som dette.

Et lignende design bruges i de ovennævnte opladere til mobiltelefoner; her er feedbackkæden på 11-volt Zener-dioden VD9 og transistor-optokoblingen U1 ansvarlig for stabiliseringen.

Princippet for drift af sådanne IIP'er overvejede vi i artiklen tidligere - Kredsløb Design af LED Strip strømforsyninger.

5 funktioner og forskelle i PSU til LED-strimler og lamper fra elektroniske transformatorer til halogenlamper

Så for at opsummere og besvare spørgsmålet: "hvorfor kan du ikke tænde LED-lamper fra en elektronisk transformer?". For at gøre dette viser vi de vigtigste funktioner i disse strømforsyninger og kravene til drift af LED-produkter.

1. For at tænde for LED-strimler og 12V lamper, skal du konstant spænding. Da lysdioderne har en ikke-lineær strømspændingsegenskab - de er meget følsomme over for afvigelser af forsyningsspændingen fra den nominelle, og hvis den overskrides, vil de hurtigt svigte.

2. Elektroniske transformere giver en pulserende vekslende højfrekvensspænding. Størrelsen af ​​overspændinger og toppe kan i nogle tilfælde nå 40 volt. Dette kan føre til svigt i LED'erne eller driverne, der er indbygget i LED-lampen, samt til deres ustabile drift.

3. Elektroniske transformere har en sådan egenskab som mindste belastning (se figuren nedenfor). Dette betyder, at hvis du tilslutter en belastning mindre end den, der er angivet på strømforsyningen, kan den enten ikke starte eller give store krusninger, samt frakoble eller på anden måde afvige fra normal drift. Dette er kritisk, da halogenlamper bruger mange gange mere strøm end LED-lamper, så den elektroniske transformator kan manifestere sig på denne måde.

Effekten er indikeret fra 20 til 105 W, hvilket indikerer en begrænsning af den minimalt tilsluttede effekt.

4. For strømforsyninger til 12V lamper er udgangsspændingen både konstant og stabiliseret.

5. Ved levering af halogenlamper er der ingen forskel i den strømtype (konstant eller skiftende), som den skal mates med. Den effektive værdi af spændingen på den er vigtig. Derfor er de velegnede til begge indstillinger til strømkilder.

konklusion

Brug ikke en elektronisk transformer til at tænde LED-produkter. Vælg en strømforsyning med en konstant stabiliseret udgangsspænding. Ellers kan dine inventar og lamper muligvis mislykkes. Vær også forsigtig - armaturer designet til at give en konstant strømkilde - en driver er nu populær, dette er en separat type enhed! Læs om det her -Hvad er forskellen mellem strømforsyningen og driveren til LED'er
