Enkel logisk sonde
Logisk sondeskema til fejlfinding af digitale kredsløb, en beskrivelse af dens muligheder og metoder til at arbejde med en sonde.
Det er velkendt, at det til reparation og etablering af elektroniske digitale kredsløb er nødvendigt oscilloskop. Naturligvis er de dage væk, hvor det var nødvendigt at reparere store computere i fabrikker. Men der var enheder til forskellige formål på mikrocontrollere, specialiserede mikrokredsløb, et stort antal enheder, der bruger digitale mikrokredsløb med en lille grad af integration (ikke alle virksomheder og organisationer har formået at købe moderne importeret udstyr).
Det er umuligt at se processerne, der forekommer i pulserede kredsløb med et konventionelt avometer og drage konklusioner om driften af kredsløbet som helhed. Men oscilloskopet er ikke altid ved hånden. I dette tilfælde kan den beskrevne logiske sonde være uvurderlig hjælp.
Der er beskrevet mange lignende enheder i litteraturen, og alle af dem til det samme formål har stadig helt andre parametre: der er nogle, der simpelthen er upraktiske og uforståelige at arbejde med. Sådanne sonder blev produceret af den indenlandske industri indtil slutningen af det sidste århundrede.
I mange år havde jeg muligheden for at bruge en logisk sonde, hvis design er beskrevet nedenfor. Kredsløbet har vist sig at være pålideligt og let at bruge.
Den største forskel mellem denne ordning og lignende er det mindste antal dele med ret bred kapacitet. En af funktionerne i kredsløbet er tilstedeværelsen af en anden indgang, som nogle gange giver dig mulighed for at klare dig uden et to-strålesoscilloskop.

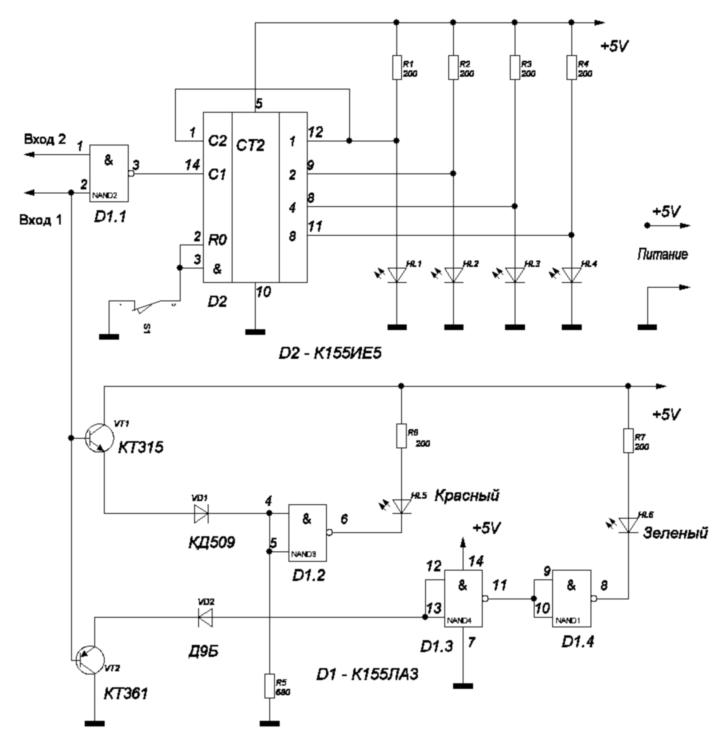

Logisk sonde elektrisk skematisk
Beskrivelse af konceptet.
Strømforsyningen til sonden (+ 5V) udføres fra det testede kredsløb.
Det studerede signal føres til basen af indgangstransistorer VT1, VT2, designet til at øge indgangsmodstanden for enheden. Endvidere passerer signalet gennem dioderne VD1, VD2 logiske elementer D1.2, D1.3, D1.4, som lyser de røde og grønne lysdioder.
Teknikker til arbejde med en sonde.
Glød fra den røde LED indikerer tilstedeværelsen af 1 logisk enhed ved indgangen og grøn - logisk nul.
For den beskrevne sonde er den logiske nulspænding 0 ... 0,4 V, og den logiske enhedsspænding er 2,4 ... 5,0 V. Hvis indgang 1 på sonden ikke er tilsluttet nogen steder, er begge lysdioder slukket.
I det tilfælde, hvor indgang 1 er tilsluttet kredsløbet under test, og begge lysdioder er slukket, kan vi antage, at der er en funktionsfejl. Dette niveau kaldes "grå".
Ud over at vise logiske niveauer på nul og et, kan sonden også indikere tilstedeværelsen af pulser. Til disse formål bruges en binær tæller D2, til hvilke output de gule lysdioder HL1 ... HL4 er forbundet.
Ved ankomsten af hver puls øges tællerens tilstand med en. Hvis pulsrepetitionsfrekvensen er lille, kan du se de blinkende tæller-LED'er, selvom pulsen, der varer flere mikrosekunder, vises en gang i sekundet eller endnu mindre. En sådan proces kan kun rettes ved hjælp af et lagringsoscilloskop - en enhed, der er ganske dyr og sjælden.
Når pulser følger med en høj frekvens, ser det ud til, at lysdioderne HL1 ... HL4 lyser kontinuerligt, selvom de faktisk er oplyst af pulser.
I lyset af lyset af de røde og grønne lysdioder kan man omtrent estimere pulsenes form. Hvis lysstyrken på begge lysdioder er den samme, er pulsvarigheden (log. 1) lig med pausetiden (log. 0). En mere intens glød af den røde LED indikerer, at pulsvarigheden (log. 1) er længere end pausetiden (log. 0) og vice versa.
Forholdet mellem puls og pause kan være sådan, at glødet på kun én LED mærkes. Men hvis tælleren på samme tid fortsætter med at tælle, er der pulser.Knappen S1 bruges til at nulstille tælleren: hvis de efter at have trykket og frigivet lysdioderne HL1 ... HL4 slukker og ikke ændrer deres tilstand, så er der ingen impulser, og sonden blot viser et logisk niveau på nul eller en.
Et par ord om detaljerne.
Dioder VD1, VD2 kan erstattes af alle pulserede laveffektdioder. Kun i dette tilfælde skal det huskes, at VD1 skal være silicium, og VD2 skal være germanium: det er dem, der adskiller niveauet for nul og enhed. Transistorer kan være med alle bogstavindekser eller erstattes med KT3102 og KT3107.
Chips kan erstattes af importerede analoger: K155LA3 på SN7400N og K155IE5 på SN7493N.
Probenes design er vilkårlig, men det gøres bedst ved hjælp af et trykt kredsløb i form af en sonde, der er placeret i en passende plastkasse.
Når du arbejder med en sonde, skal du nøje overvåge for ikke at forbinde strøm til kredsløb med en spænding på mere end 5V, og heller ikke at berøre sådanne kredsløb med en målesonde. Sådanne berøringer fører til reparation af enheden.
Boris Aladyshkin
