Periodisk belastningstimer
Designet af en enkel timer, der giver dig mulighed for at tænde og slukke for belastningen med forudbestemte tidsintervaller. Betjeningstiden og pausetiden er uafhængige af hinanden.
Varianter af tidtagere
Brugen af timere i hverdagen er nu blevet ret almindelig. Derfor kan en sådan enhed simpelthen købes i en elektrisk varebutik. Oftest er dette multikanals-timere, der giver dig mulighed for at programmere tænd / sluk på et bestemt tidspunkt af dagen og endda tage hensyn til ugedagen.
Men nogle gange kræves en timer, der fungerer simpelthen i henhold til “work - pause” -algoritmen. Du kan tænde for den bare ved hånden, men driftstiden og pauserne kan justeres uafhængigt af hinanden. Et eksempel, hvor du muligvis har brug for netop dette tidsrelæ, kan tjene som en "Chizhevsky lysekrone."
Lidt historie
Chizjevskys lysekrone er en anordning til mætning af luft med negative iltioner. Opfinderen af lysekronen, den berømte sovjetiske videnskabsmand Alexander Leonidovich Chizhevsky, begyndte at engagere sig i eksperimenter om aeroionisering af luft tilbage i 1922 i et af laboratorierne i Glavnauka. Men som ofte skete på det tidspunkt, i 1942, blev forskeren undertrykt og blev i eksil i Karaganda indtil 1950. Men Chizhevsky fortsatte sit arbejde der: aeroionoterapisessioner i det regionale Karaganda hospital hjalp mange patienter med sårheling. I 1958 vendte videnskabsmanden tilbage til Moskva, hvor han indtil de sidste dage af sit liv var engageret i gennemførelsen af aeroionisering.
Foruden sårheling er Chizhevsky-lysekronen en fremragende profylaktisk, der forhindrer udviklingen af mange sygdomme, og som også forbedrer ydeevnen, både mental og fysisk. Der har været meget debat i litteraturen om fordelene ved eller farerne ved en lysekrone, og endda artikler med titlen "DIY Chizhevsky Chandelier."
Det anbefales at bruge Chizhevsky-lysekronen, der starter med korte sessioner, hvorved antallet og tiden gradvist øges. Men hvis lysekronen konstant tændes, kan koncentrationen af aeroioner i luften overstige det optimale, hvilket ikke er helt godt for helbredet. Du kan kontrollere denne koncentration blot ved at tænde og slukke enheden manuelt, hvilket du forstår ikke er meget praktisk. For at forenkle denne proces vil det hjælpe den enkleste timer, der udføres på kun en logisk chip.

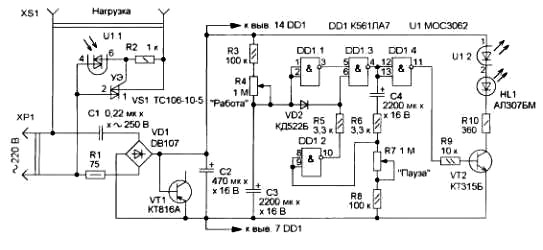

Selvfølgelig kan en sådan timer finde mange flere applikationer, når periodisk tænding - det er nødvendigt at slukke lasten. Figur 1 viser et kredsløbsdiagram over en timer.
Figur 1. Timer for periodisk belastning.
Faktisk er timeren i dette tilfælde en rektangulær pulsgenerator på elementerne DD1.1 ... DD1.4. Pulsernes driftscyklus kan justeres, og både pulstid og pausetid indstilles uafhængigt.
Hele enheden drives af en transformerløs strømforsyning med en ballastkondensator C1 og en ensretterbro VD1. Transistoren VT1 bruges som en zenerdiode. Stabiliseringsspændingen er i dette tilfælde ca. 10 V - mikrokredsløb i K561-serien kan betjenes i strømforsyningsområdet 3 ... 15 V. Derfor er en spænding på 10 V nok til normal drift af kredsløbet som helhed.
Belastning tændt triac VS1, som igen tændes af et triac optokopplerpar med lav effekt, U1.1. Sidstnævnte indeholder et integreret kredsløb til bestemmelse af overgangen gennem nul på netspændingen. Derfor vil der ikke være nogen skifteforstyrrelser i netværket. Det er denne situation, der forklarer fraværet af et inputlinjefilter i kredsløbet.
For at styre optokopplerparet bruges en nøglekaskade lavet på transistoren VT2. Lysdioden for optokoblingsparret U1.1 og LED HL1, som indikerer indbefattelsen af en belastning, er inkluderet i dets kollektorkredsløb. Modstand R10 begrænser strømmen gennem lysdioderne.
Ordningen fungerer som følger. I den oprindelige tilstand aflades alle kondensatorer naturligt. Når du tænder for strømmen gennem modstande R3 og R4, begynder kondensator C3 at oplade. Indtil det er opladet, er indgangen til elementet DD1.1 logisk nul, og ved udgangen, selvfølgelig, en. Denne tilstand fører til det faktum, at der ved udgangen fra elementet DD1.4 også er en logisk enhed, der åbner transistoren VT2, gennem dens kollektor-emitterkryds, tændes optokobleren U1.1 LED. Sidstnævnte inkluderer en triac VS1, der forbinder belastningen. LED HL1 lyser også for at indikere, at belastningen er tændt. Denne timerposition kaldes “Operation”.
I denne position af generatoren er udgangen fra elementet DD1.2 en logisk nulspænding, som ikke tillader opladning af kondensatoren C4.
Kondensator C3, glem ikke det, oplader allerede fra det øjeblik, strømmen er tændt. Når spændingen på den når niveauet for en logisk enhed, vises et lavt niveau ved udgangen fra det logiske element DD1 og et højt niveau ved udgangen fra DD1,3-elementet. Denne tilstand af kredsløbet fører til lukning af transistoren VT2 og følgelig til afbrydelse af belastningen.
Kondensator C4 begynder at oplade gennem elementet DD1.3 og modstande R6 ... R8. I dette tilfælde udledes kondensatoren C3 hurtigt gennem dioden VD2, modstand R6, det logiske element DD1.2, som på dette tidspunkt er i en tilstand af logisk nul ved udgangen.
Når kondensatoren C4 lades, ved udgangen fra elementet DD1.2, vil niveauet for den logiske enhed blive fastlagt. Dette vil resultere i en lav indstilling på output fra DD1.3. Derfor, gennem elementet DD1.4, transistoren VT2 åbnes, vil belastningen blive tilsluttet. Via elementet DD1.3 og modstande R6 ... R8 udledes også kondensatoren C4.
Derudover forhindrer udseendet af en logisk enhed ved udgangen fra elementet DD1.2 udladningen af kondensatoren C3 gennem dioden VD2 og modstanden R5. Med ladekondensator C3 begynder en ny timercyklus.
Varigheden af driftstiden og pausen indstilles ved hjælp af henholdsvis de variable modstande R4 og R7. Med de værdier, der er angivet på diagrammet, kan det ændres inden for 3 ... 30 minutter. Samtidig er pausetiden ikke afhængig af driftstiden, da kondensatorernes opladningskredsløb er forskellige. Justeringsenheden, der er samlet fra brugbare dele, kræver ikke undtagen indstilling af den ønskede driftstid og pause.
Hvis du stadig skal konfigurere, skal du huske, at enheden ikke har galvanisk isolering fra netværket. Derfor er det bedre at bruge en sikkerhedstransformator til idriftsættelse. I dette tilfælde kan du som en last bruge en konventionel belysningslampe med en effekt på 25 ... 100 watt.
Et par ord om detaljerne. Ratificering af delene er hovedsageligt angivet på kredsløbsdiagrammet. Alle permanente modstande såsom MLT eller importerede, sandsynligvis kinesiske, variabler SPO, SP4-1. Kondensator C1 til en arbejdsskiftespænding på mindst 250V, disse bruges normalt i liniefiltre eller af typen K73-17 for en arbejdsspænding på mindst 400V. Elektrolytiske kondensatorer C3 og C4 med lav lækstrøm, ellers vil lukkerhastighederne være ustabile. Også her er importerede kondensatorer, for eksempel JAMICON-mærket, bedre egnet.
Hvis belastningen ikke overstiger 400W, kan VS1 triac installeres uden en radiator.
KT 816B-transistoren kan erstattes med en Zener-diode D 815B. I dette tilfælde skal dens katode forbindes til + kondensatoren C2.
design
Enheden kan fremstilles i et plastikhus i en passende størrelse, der er masser af dem til salg nu. Det skal ikke glemmes, at designet har transformerløs strøm, dvs. at det er under spænding. Derfor er håndtagene med variable modstande også bedre lavet af plast.
Boris Aladyshkin
