555 Integreret timer. Rejse databladet
Én gang for blot 20 år siden blev næsten alt elektronisk udstyr, både indenlandske og industrielle, produceret indenlandske. Følgelig blev hele elementbasen - transistorer, mikrokredsløb, dioder, modstande anvendt indenlandske.
For at forstå dette, omend ikke meget stort efter moderne standarder, blev der udstedt referencebøger. Denne litteratur var så mangelfuld, at den i øjeblikket skulle kaldes en bestseller: i boghandlere blev al litteratur om elektronik øjeblikkeligt udsolgt. Køberne af disse bøger var hovedsageligt radioamatører og reparationsingeniører.
Som i Yandex. Der er alt
I øjeblikket er al elektronik udviklet og produceret i udlandet, så hele elementbasen er også “derfra”. Dette bemærkes allerede i fasen af anskaffelse af radiokomponenter på radiomarkeder og i online butikker. Hvis du f.eks. Leder efter KR1006VI1, vil hjælpsomme sælgere helt sikkert tilbyde dig NE555. Du kan finde en masse lignende eksempler. Denne situation er simpelthen behagelig, fordi det er en synd at skjule, i sovjetiske tider, radiokomponenter simpelthen "trukket" fra virksomheder, men langt fra alt, hvad der var ønsket at blive fundet.
Naturligvis kan papirmapper for importerede dele ikke findes, da de simpelthen ikke er udstedt. Men firmaer - fabrikanter til hver transistor, diode eller mikrokredsløb i elektronisk format, oftest i form af * .pdf-filer, frigiv teknisk dokumentation - databladsom altid findes på Internettet.
Nu behøver du ikke at bladre gennem en tusind-siders manual for at finde de tekniske egenskaber ved en transistor eller diode. Denne mængde information passer på kun en eller to sider. Det skal sandt bemærkes, at hvis dette datablad er til noget mere kompliceret, for eksempel for en mikrokontroller, kan beskrivelsen tage mere end et dusin eller endda hundreder af sider.
555 Integreret tidsdatablad
I elektronisk format er en fil NE555.pdf med et volumen på ca. 600 kilobyte. I dette tilfælde skal du være opmærksom på denne detalje. Dokumentation Datablad er, ligesom de 555 timere selv, produceret af mange virksomheder. Timere forbliver timere, intet ændrer sig inden for eller uden for dem. Men mængden af databladfiler kan variere fra hundrede med en lille kilobyte til næsten syv hundrede. Det er omkring 25 sider.
Denne forskel skyldes, at du i nogle beskrivelser kun kan finde elektriske parametre, pinout, navnet på signalerne og det interne kredsløb. Og i andre, mere omfangsrige, er der også forskellige skifteordninger, beregningsformler og meget mere. Derfor, ceteris paribus, skal du se mere omfangsrige * .pdf-filer. Dernæst overvejes flere skemaer fra databladet NE555.pdf.
Multivibrator fra datablad
I den forrige artikel "Design på den integrerede timer 555" Fig. 9 var et diagram af en selvoscillerende multivibrator. Dette kredsløb bruger ikke pin 7, der er specifikt designet til afladning af en tidsindstillende kondensator, og kondensatoren lades og aflades gennem modstand R1. Derfor kan output-impulser fra denne generator kun være pulser i form af en krumning. Pulscyklussen for sådanne impulser er 2.
For at opnå impulser fra en hvilken som helst krævet driftscyklus, anbefaler fabrikanterne et lidt andet kredsløb, vist i figur 1.
Fodnoten til figuren siger, at 5 CONT-stiften skal forbindes til en fælles ledning gennem en lille kondensator for at forhindre interferens. Om denne konklusion vil blive beskrevet nedenfor.
Figur 1
Og figur 2 viser tidsdiagrammerne.
Figur 2
Når der tændes for strømmen, tømmes kondensatoren C, så TRIG-stiften 2 er lav, hvilket får outputtet OUT (pin 3) til at blive sat højt.Kondensator C begynder at oplade gennem modstande (Ra + Rb), indtil spændingen over det når timers øverste tærskel (0,67 * Vcc). Opladningstiden vil være tH = 0,693 * (RA + RB) * C.
På denne måde dannes pulsvarigheden.
Efter denne tid skifter timerudgangen til et lavt niveau, og kondensatoren C udledes gennem modstanden RB og en særlig udgang 7 DISCH (udladning). Udladningen fortsætter, indtil spændingen over kondensatoren falder til (0,33 * V), svarstærsklen komparator TRIG. Timerens output er indstillet højt, og cyklussen starter igen. Udladningstiden er tL = 0,693 * (RB) * C. Dette vil være pausetiden.
Impulsrepetitionsperioden er lig med summen af puls- og pauseperioden = tH + tL + 0,693 * (RA + 2RB) * C, og pulsrepetitionsfrekvensen er frekvens ≈ 1,44 / ((RA + 2RB) * C).

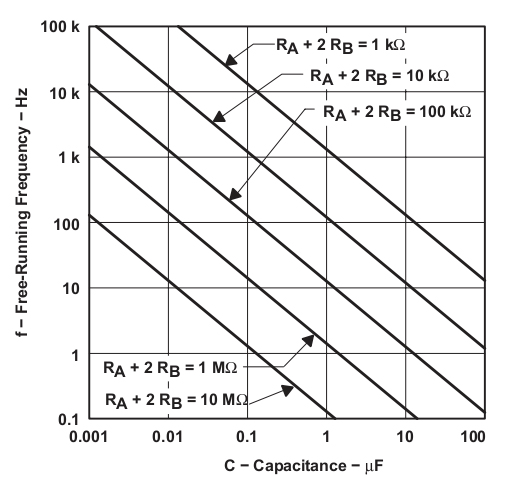

Figur 3 viser et nomogram hentet fra et datablad. Det giver dig mulighed for i det mindste tilnærmelsesvis at bestemme pulsenes frekvens med enhver kombination af en tidsindstillende kondensator og modstande. Mere præcist vælges frekvensen under beregninger og senere under tuning. Det er trods alt ingen hemmelighed for nogen, at mange formler inden for elektronik giver omtrentlige resultater.
Ved brug af nomogram er det omvendte også meget muligt, nemlig at vælge parametrene for RC-kæden ved en given frekvens.
Figur 3
Du skal være opmærksom på sådan en detalje: i ingen af formlerne ovenfor er der en forsyningsspænding. Følgelig afhænger frekvensen af svingninger og deres driftscyklus på ingen måde af ernæring. Disse værdier indstilles kun af parametrene i RC-kæden. Stabiliteten af pulsfrekvensen ved timers output afhænger også af stabiliteten af disse parametre.
Mystisk konklusion 5 CONT
CONT står for CONTROL Control. Det er her styringsspændingen tilføres, nogle gange kaldes det modulering. Med det kan du ændre de faste værdier på tærsklerne for komparatorerne, hvilket gør det muligt at ændre ladetiden - afladning af tidsindstillende kondensator. Denne kontrol giver dig mulighed for at oprette generatorer med PWM og tidsimpulsmodulering af signalet. PWM-modulatorkredsløbet er vist i figur 4 og dets tidsdiagram i figur 5.
Figur 4
Hvis du ser nøje på kredsløbet, kan vi sige, at dette er et velkendt one-shot. Hans beskrivelse blev givet i artiklen. "Design på den integrerede timer 555". Kun 5 CONT-stiften bruges ikke i enkelt-oscillatorkredsløbet, det anbefales simpelthen at "jord" den gennem kondensatoren vist med den stiplede linje. Tidsdiagrammerne vist i figur 5 giver os mulighed for at drage følgende konklusioner:
Figur 5
I sig selv producerer ikke pulsmodulatoren, dvs. er ikke en generator.
Eksterne impulser føres til dens input, i dette tilfælde med en konstant frekvens og driftscyklus.
En vekslende modulerende spænding påføres styreindgangen CONT, under hvilken indgangskomparatorernes tærskler ændres. Moduleringsspændingen kan tilføres enten direkte eller gennem en isolationskondensator, som beskrevet i note til kredsløbet i databladet.
Tærsklerne for betjening af komparatorerne bestemmer spændingen på ladningen - udladningen af tidsindstillings-kondensatoren C. Hvad der opnås heri, er tydeligt vist i det nedre diagram i figur 5.
Pulseret oscillator
Dets kredsløb er vist i figur 6.
Figur 6
Kredsløbet gentager nøjagtigt multivibratorkredsløbet vist i figur 1, kun det bruger pin 5 CONT, hvortil der påføres en trekantet styringsspænding. Tidsdiagrammet for denne generator er vist i figur 7.
Det skal bemærkes, at alle tidskort viser horisontale scannetider og følsomheden for den lodrette afbøjningskanal. Det er, foran os er ikke kun en frihåndstegning, men ægte oscillogrammer. Derfor kan de bruges til at bestemme amplituden af de modulerende spændinger såvel som perioden og frekvensen for indgangs- og udgangspulser.
Figur 7
Spændingen på kondensatoren, eller rettere dets kuvert, gentager nøjagtigt formen på det modulerende signal, og frekvensen af udgangspulserne varierer afhængigt af den modulerende spænding. Med en minimal modulerende spænding er generatorens udgangsfrekvens maksimal. Når denne spænding stiger, falder udgangsfrekvensen og når et minimum, når den modulerende spænding når et maksimum.
Når moduleringsspændingen, efter at have passeret det maksimale, begynder at falde, begynder generatorens udgangsfrekvens at stige, - cyklussen gentages igen. Ladningens amplitude - afladning af den tidsvarierende kondensator ændres også under påvirkning af modulerende spænding.

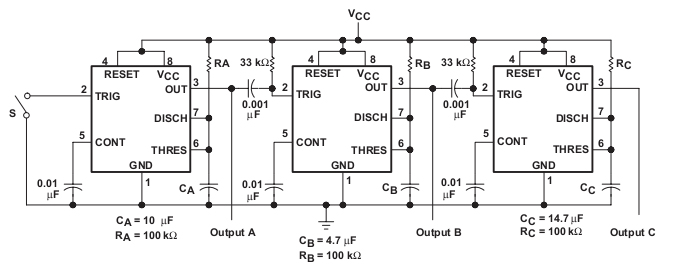

Foruden de betragtede kredsløb overvejer databladet også kredsløb for den allerede nævnte one-shot, pulstabdetektor, frekvensdelere såvel som sekvenstimerkredsløbet vist i figur 8.
Figur 8
Timerens logik er enkel: Når du trykker på S-knappen, starter timeren A, og der vises en højspændingsspænding ved udgangen fra output A, som efter lukkerhastigheden indstillet af RA * CA-timingskredsløbet går til et lavt niveau. Den negative forskel på denne puls gennem differentieringskredsløbet 0,001uF * 33KΩ føres til TRIG-indgangen til det næste one-shot og starter den.
Ved udgangen af det andet one-shot sæt et højt niveau. Efter afslutningen af tidsforsinkelsen starter det andet one-shot det tredje. I princippet er det muligt at øge denne seriekæde med one-shots til uendelig. Tidsdiagrammet for tre celler er vist i figur 9.
Figur 9
Se på databladet!
Her er sådan nyttig information om arbejdet, i dette tilfælde kan den integrerede timer 555 indsamles ved at studere databladet. Og ofte i mange elektroniske fora er du nødt til at se disse dialoger: hjælp, pliz, samlet kredsløbet og tænd det - det fungerer ikke. Og somme tider lyder det, siger de, se datablad!
Fortsættelse af artiklen:Timer 555. Spændingsomformere
