Batch switch: hvad er det og hvad er det til

Batchafbrydere bruges til at skifte elektriske kredsløb. Samtidig kan de bruges både i jævnstrøm og vekselstrømskredsløb med spænding på 220, 380 V. Imidlertid forvirrer folk ofte og på gammeldags måde kalder man for strømafbrydere, hvilket er grundlæggende forkert. Lad os derfor forstå, hvad der er, og hvad er behovet for pakkeomskiftere, samt hvordan de adskiller sig fra afbrydere?

definition

En pakkeomskifter er en koblingsindretning til at tænde og slukke for elektriske kredsløb, faktisk til samme formål som afbryder. Han fik dette navn på grund af det faktum, at det består af den samme type elementer (pakker) samlet på samme akse og fastgjort med stifter. I produktionen fra de samme dele kan du således samle en skifteindretning med et vilkårligt antal poler (kontaktgrupper).

De er kendetegnet ved en roterende bevægelse af kontrolpinden og kontakterne og ikke bevæger sig langs den lodrette eller horisontale akse, som i vippekontakter, knivafbrydere og automatiske maskiner.

Batchkontakten styres manuelt, det vil sige, at den ikke kobler fra kredsløbet i tilfælde af overbelastning, som strømafbrydere gør.

Pakker findes i forskellige designs og er designet til at skifte strømme i forskellige størrelser, både fuldt indenlandske 16A og kraftfulde 200A. Samtidig er levetiden begrænset af enhedens designfunktioner, så antallet af skiftecyklusser ligger i området 5000-15000 gange.

enhed

Batchkontakten består af et sæt isoleringsplader og kontaktgrupper fastgjort på en akse. Håndtaget er monteret på den øverste ende af denne akse og er stift fastgjort i en af ​​positionerne. Kontakten har normalt to positioner (“on” og “off”).

Strukturelt set er næsten en lignende enhed en pakke SKIFTER, som navnet antyder, de er nødvendige for at skifte kredsløb. Normalt har de mange kontaktgrupper (pakker), antallet kan være fra flere til 10-12 stykker. I figuren nedenfor ser du pakkeomskiftere og afbrydere med et andet antal pakker og det generelle arrangement af moderne produkter.

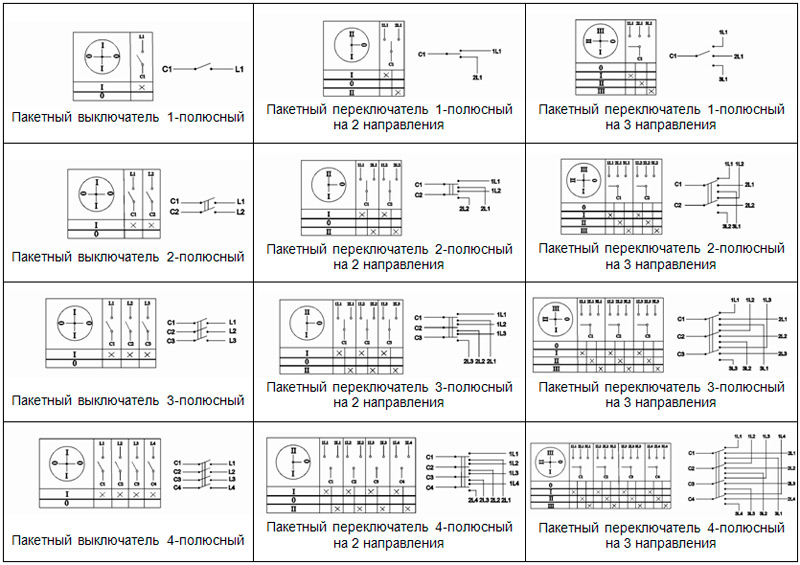

Batch-switches kan have flere positioner end bare “on” og “off”, og i hver position er enten kontakterne skiftevis lukket, eller de er lukket i en hvilken som helst rækkefølge eller grupper for at implementere bestemte skifteordninger. Et eksempel er vist i figuren herunder.

Samtidig angives det ved markeringen af ​​en bestemt enhed (PV - switch, PP - switch), design, installationsmetode, koblingsskema osv. Et eksempel på afkodning af mærkning af indenlandske produkter (KEAZ) er givet nedenfor.

Anvendelsesområde

Batchafbrydere blev aktivt brugt i lejlighedenes elektriske paneler til at slukke for eller tænde for spændingen i lejligheden. Og stadig findes de i den gamle boligmasse. En variant af forbindelsesdiagrammet, som du ser nedenfor.

Imidlertid anvendes i øjeblikket i stedet for dem afbrydere eller belastningsafbrydere (analog knivafbrydere) ved indgangen.

De kan også fungere som omskiftere af individuelle kredsløb i store elektriske installationer, for eksempel til at skifte strømforsyning til relæbeskyttelseskredse og andre ting. Men på nuværende tidspunkt er det vanskeligt at retfærdiggøre brugen af ​​batchafbrydere som indgangskontaktindretninger i elektriske paneler.

Mens cam-pakkeomskiftere blev aktivt brugt og vil blive brugt, oftere ikke i elektriske husholdningsinstallationer, men i produktion.Med deres hjælp er det praktisk at lave kredsløb til at skifte kredsløb, måder at styre noget (lokalt, fjerntliggende), vende motoren og skifte dets viklinger (forskellige hastigheder eller et star-delta ved opstart osv.) Og en række andre komplekse opgaver.

Figuren ovenfor viser et eksempel på brug af en batchkontakt til at vende en trefas asynkronmotor - kontakterne i position 1 og 2 skifter, så fasesekvensen ændres, i position 0 er de alle åbne.
