Hvad er nul og fase?

Et sådant spørgsmål opstår undertiden for begynderelektrikere eller lejlighedsejere, der er velbevandrede i et sæt reparationsværktøjer, men tidligere ikke dykkede særlig ned i ledningsindretningen. Og så kom øjeblikket, hvor stikkontakten er ophørt med at fungere eller et lys i lysekronen skinner, men jeg vil ikke ringe til en elektriker, og der er et stort ønske om at gøre alt selv.

I dette tilfælde er husmesterens primære opgave ikke at fjerne funktionsfejlen, som det ser ud ved første øjekast, men at overholde reglerne for elektrisk sikkerhed og fjerne muligheden for at falde under påvirkning af elektrisk strøm. Af en eller anden grund glemmer mange det og forsømmer deres helbred.

Alle strømførende dele af ledningen skal være pålideligt isoleret, og kontakterne på stikkene er skjult dybt ind i sagen, så der ikke er nogen mulighed for utilsigtet kontakt med udsatte dele af kroppen. Selv den mekaniske udformning af stikket, der er indsat i stikket, er gennemtænkt på en sådan måde, at det er ret problematisk at holde fast i begge kontakter og komme under påvirkning af elektrisk strøm.

I hverdagen bemærker vi ikke dette, og bevidstheden har allerede udviklet en vane til ikke at være opmærksom på elektricitet, hvilket kan være skadeligt under reparationsarbejde med elektriske apparater. Undersøg derfor de grundlæggende sikkerhedsregler, og vær forsigtig, når du håndterer elektricitet.

Hvordan er husholdningsledninger?

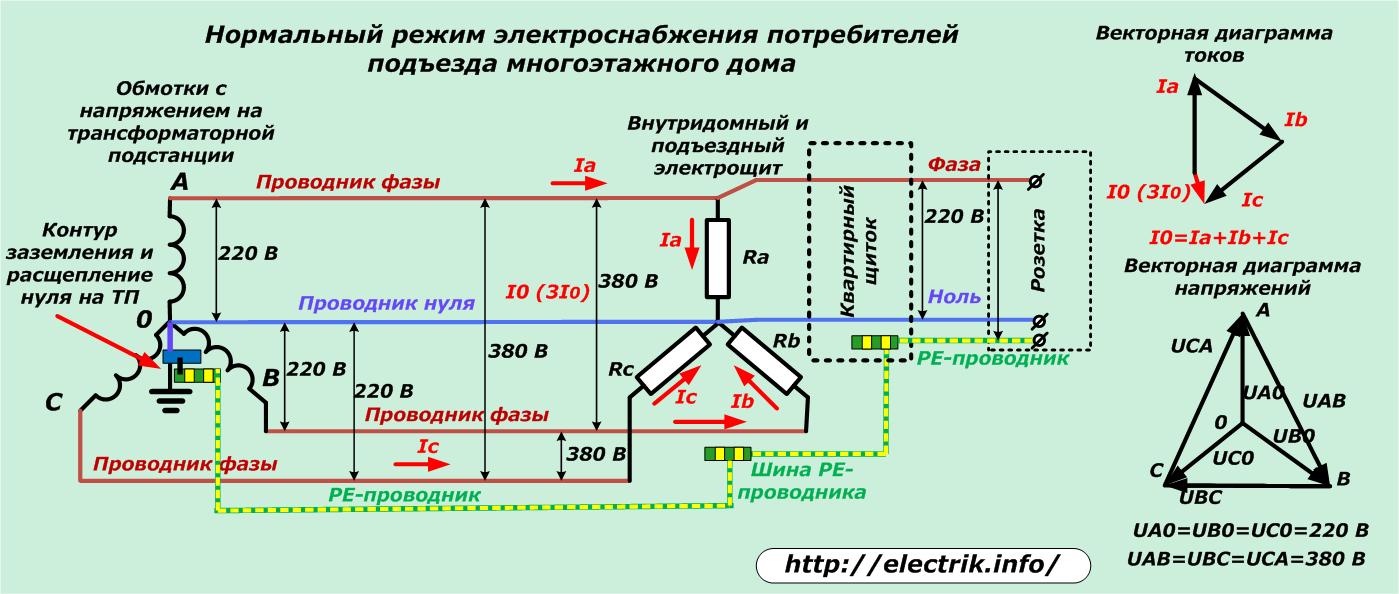

Elektricitet til en boligbygning kommer fra en transformerstation, der konverterer højspændingsspændingen i et industrielt strømforsyningsnet til 380 volt. Transformatorens sekundære viklinger er forbundet i henhold til "stjerne" -skemaet, når de tre terminaler er forbundet til et fælles punkt "0", og de resterende tre er forbundet til terminalerne "A", "B", "C" (klik på billedet for at forstørre).

Enderne “0”, der er forbundet, er forbundet til undergrundsbanens kredsløb. Her splittes nul med;

• arbejder nul vist på billedet i blåt;

• beskyttende PE-leder (gulgrøn linje).

I henhold til denne ordning oprettes alle nybyggede huse. Hun ringede TN-S-system. Hun har trefase ledninger og begge de nævnte nuller ved indgangen inde i husets tavle.

I bygninger med den gamle konstruktion er der stadig ofte tilfælde af mangel på en PE-leder og en fire- snarere end et femtråds kredsløb, som er angivet med indekset TN-C.

Faser og nuller fra udgangsviklingen af ​​TP gennem lufttråde eller underjordiske kabler føres til indgangsskjoldet i en bygning i flere etager og danner et trefasespændingssystem 380/220 volt. Hun bliver skilt på drivskærmene. Inde i lejligheden er der en spænding på en fase på 220 volt (ledningerne "A" og "O" er fremhævet på billedet) og beskyttelsesleder PE.

Det sidste element kan være fraværende, hvis rekonstruktionen af ​​den gamle ledning af bygningen ikke udføres.

På denne måde "Zero" i lejligheden kalder de en leder, der er tilsluttet jordkredsløbet i en transformerstation og bruges til at skabe en belastning fra "Faser"forbundet til den modsatte potentielle ende af viklingen på TP. Beskyttelsesnul, også kaldet en PE-leder, er udelukket fra strømforsyningskredsløbet og er beregnet til at fjerne konsekvenserne af mulige funktionsfejl og nødsituationer for at aflede de opståede fejlstrømme.

Belastningerne i dette skema er fordelt jævnt på grund af det faktum, at der i hver etage og stigerør foretages ledninger og forbindelse af visse lejlighedsskærme til specifikke 220 volt-linier inde i adgangskontakteriet.

Spændingssystemet, der leveres til huset og verandaen, er en ensartet "stjerne", der gentager alle vektoregenskaberne for TP.

Når alle elektriske apparater er slukket i lejligheden, og der ikke er forbrugere i stikkene, og spændingen til skjoldet er tilsluttet, strømmen i dette kredsløb ikke.

Summen af ​​strømningerne i trefaset netværket opsummeres i henhold til lovgivningen i vektorgrafik i den neutrale ledning, hvorefter de vender tilbage til transformatorstationen med værdien I0, eller som det også kaldes 3I0.

Dette er et fungerende, optimalt og gennemprøvet strømforsyningssystem i mange år. Men også i det som i enhver teknisk enhed kan der opstå sammenbrud og funktionsfejl. Oftest er de forbundet med kontaktforbindelser af dårlig kvalitet eller en komplet fordeling af ledere forskellige steder i kredsløbet.

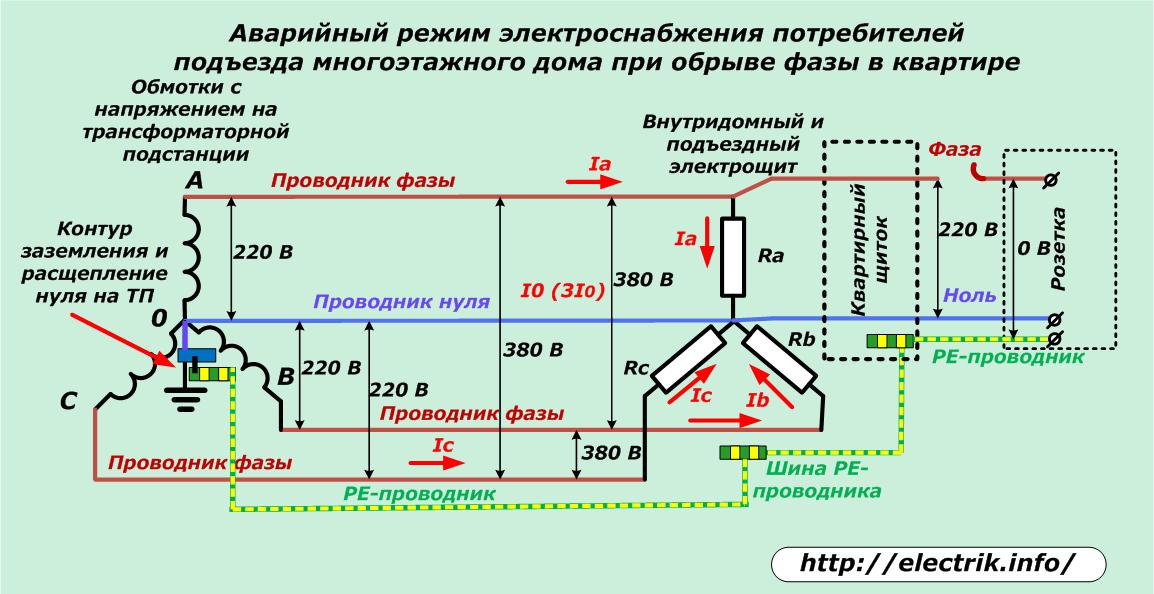

Hvad der ledsages af et ledningsbrud i nul eller fase

Det er ikke svært at rive eller simpelthen glemme at forbinde lederen til en enhed inde i lejligheden. Sådanne tilfælde forekommer så ofte som afbrænding af metalledere med dårlig elektrisk kontakt og øget belastning.

Hvis forbindelsen mellem en strømmodtager og lejlighedsskærmen går tabt inde i ledningsføringen, fungerer denne enhed ikke. Og det er absolut ikke vigtigt, hvad der er brudt: en kæde med nul eller fase.

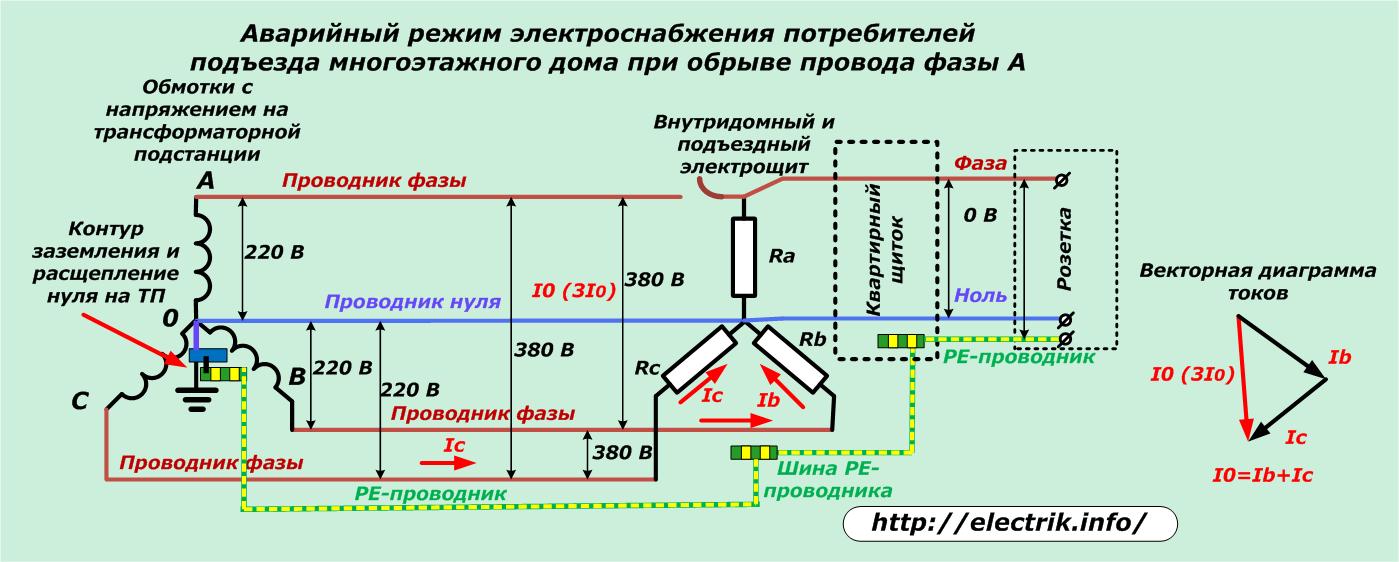

Det samme billede manifesterer sig i tilfælde, hvor der er et brud i lederen i en fase, der leverer indersiden eller får adgang til det elektriske tavle. Alle lejligheder forbundet til denne linje med en funktionsfejl, der er ophørt med at modtage elektricitet.

I to andre kæder fungerer alle elektriske apparater endvidere normalt, og strømmen for den arbejdende neutrale leder I summeres fra de to resterende komponenter og svarer til deres værdi.

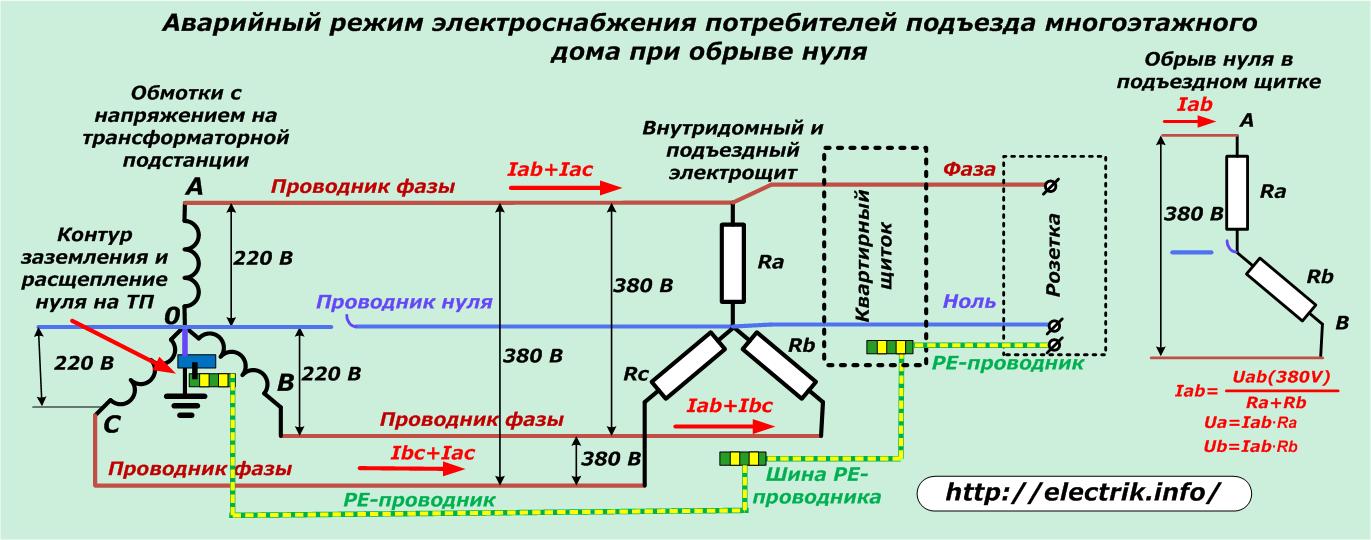

Som du kan se, er alle de anførte ledningsbrud forbundet med strømafbrydelse fra lejligheden. De forårsager ikke skader på husholdningsapparater. Den farligste situation opstår, når forbindelsen mellem transformatorstationens jordkredsløb og midtpunktet for belastningstilslutningen til huset eller det elektriske tavle til indgangen forsvinder.

Denne situation kan opstå af forskellige grunde, men oftest manifesterer den sig under arbejdet med teams af elektrikere, der ejer den tilstødende specialitet af smagere ...

I dette tilfælde forsvinder banen for strømning af strømme langs arbejdsnulet til jordløkken (A0, B0, C0). De begynder at bevæge sig langs de eksterne kredsløb i AB, AC, CA, som en samlet spænding på 380 volt er forbundet til.

På højre side af billedet vises det, at den nuværende IAB optrådte, da linespændingen blev tilsluttet de seriekoblede belastninger Ra og Rv i to lejligheder. I denne situation kan den ene ejer økonomisk slukke for alle elektriske apparater, og den anden - bruge dem maksimalt.

Som et resultat af Ohms lov U = I ∙ R kan en meget lille spændingsværdi vises på det ene lejlighedspanel og tæt på en lineær værdi på 380 volt på det andet. Det vil forårsage beskadigelse af isoleringen, betjening af elektrisk udstyr ved off-design strømme, øget opvarmning og nedbrud.

For at forhindre sådanne tilfælde er der beskyttelse mod øget spænding, der er monteret inde i lejlighedspanelet eller dyre elektriske apparater: køleskabe, frysere og lignende enheder fra velkendte verdensproducenter.

Sådan bestemmes nul og fase i kabelføring til hjemmet

I tilfælde af en funktionsfejl i det elektriske netværk bruger hjemmemestre ofte en billig kinesiskfremstillet spændingsindikatorskruetrækker, der er vist øverst på billedet.

Det fungerer på princippet om at føre kapacitiv strøm gennem operatørens krop. Til dette er det dielektriske hus placeret:

• en bare spids i form af en skruetrækker til forbindelse til fasepotentialet;

• en strømbegrænsende modstand, der reducerer amplituden af ​​den passerende strøm til en sikker værdi;

• en neonpære, hvis glød under strømmen af ​​strøm indikerer tilstedeværelsen af ​​et fasepotentiale i testområdet

• et kontaktområde til at skabe et strømkredsløb gennem menneskekroppen til jordens potentiale.

Kvalificerede elektrikere bruger dyrere multifunktionelle indikatorer i form af skruetrækkere med LED for at kontrollere tilstedeværelsen af ​​en fase, hvis glød styres af et transistorkredsløb drevet af to indbyggede batterier, der skaber en spænding på 3 volt.

Sådanne indikatorer er ud over at bestemme fasepotentialet også i stand til at udføre andre yderligere opgaver. De har ikke et kontaktområde, som skal berøres ved måling. Mere information om, hvordan forskellige skruetrækkerindikatorer er arrangeret og arbejdet, er beskrevet her: Spændingsindikatorer og indikatorer.

En metode til at kontrollere tilstedeværelsen og fraværet af spænding i stikkene til en almindelig stikkontakt med en simpel indikator er vist på nedenstående fotografier.

Det venstre billede viser tydeligt, at glødet fra indikatorlampen i dagslys er dårligt mærkbar, derfor kræver øget opmærksomhed, når du arbejder.

Kontakten, som indikatoren lyser på, er en fase. Ved arbejds- og beskyttelsesnul bør neonpæren ikke glødes. Eventuel modsat handling fra indikatoren indikerer en fejlfunktion i ledningsdiagrammet.

Når man betjener en sådan skruetrækker, er det nødvendigt at være opmærksom på isoleringens integritet og ikke røre ved den udsatte terminal på indikatoren, der er under spænding.

De følgende fotos viser en metode til bestemmelse af spændingen i samme udgang ved hjælp af en gammel tester, der fungerer i voltmeter-tilstand.

Pilen viser:

• 220 volt mellem fase og drift nul;

• mangel på potentiel forskel mellem arbejds- og beskyttelsesnul;

• mangel på spænding mellem fase og beskyttelsesnul.

Det sidstnævnte tilfælde er en undtagelse. Pilen i det normale kredsløb skal også vise en spænding på 220 volt. Men det er ikke i vores afsætningsmarked af grunden til, at bygningen af ​​den gamle bygning endnu ikke er passeret stadiet med genopbygning af elektriske ledninger, og udlejer, der afsluttede den sidste reparation, fik PE-lederens ledninger i sine lokaler, men ikke forbandt den med jordforbindelseskontakterne i stikkene og PE-bussen lederhusskærm.

Denne operation udføres efter overførslen af ​​bygningen fra TN-C-systemet til TN-C-S. Når den er afsluttet, vil voltmeternålen være i den position, der er angivet med den røde linje, hvilket indikerer 220 volt.

Flere måder at bestemme fase og neutrale ledninger på: Sådan finder du fase og nul

Fejlfinding Funktioner

En enkel bestemmelse af tilstedeværelsen eller fraværet af spænding bestemmer ikke altid nøjagtigt kredsløbets tilstand. Tilstedeværelsen af ​​forskellige positioner af switches kan føre mesteren på afveje. For eksempel viser billedet herunder et typisk tilfælde, når der ikke er nogen spænding i punktet “K”, når afbryderen er slukket på lampens fasetråd, selv med et arbejdskredsløb.

Derfor, når der foretages målinger og fejlfinding, skal alle mulige tilfælde analyseres omhyggeligt.

Her vises et eksempel på en trinvis fejlfinding i en brudt lysekrone ved hjælp af en indikatorskruetrækker:Hvad skal man gøre, hvis lysekronen ikke fungerer
