Hvilke tekniske egenskaber ved kabler og ledninger er vigtige at overveje for pålidelig drift
Det er sædvanligt at klassificere og beskrive industriprodukter, herunder kabel- og ledningsprodukter til strømteknik, strengt efter visse kriterier, der kaldes tekniske egenskaber. De giver dig mulighed for optimalt at vælge en bestemt model blandt de mange tilgængelige produkter for at sikre, at den er lang og uafbrudt.
Kabler og ledninger skabt til at transmittere elektrisk energi over afstande med det mindst mulige tab. For mest effektivt at overføre strøm fra en kilde til forbrugere oprettes de med:
1. ledende linjers maksimale ledningsevne:
2. undtagelse af dannelse af tilfældige, uautoriserede måder til at dræne energi ved lækstrømme.
Kun samtidig opfyldelse af disse betingelser gør det muligt pålideligt og kontinuerligt at transmittere og modtage elektrisk energi.
Hvor høj ledningsevne de ledende ledninger sikres
Effekttab, der opstår under passage af strømme gennem metaller, er direkte relateret til størrelsen af deres elektriske modstand. De stiger med dens stigning.
For at forbedre passagen af elektrisk strøm gennem ledninger og kabler reducerer de modstandsværdien af deres kerner på grund af:
-
valg af materiale til ledende ledere i henhold til værdien af metaller og legerings resistivitet;
-
fremstilling af et tværsnit af kernen i henhold til den tilladte strømbelastning;
-
under hensyntagen til arbejdsmiljøets temperatur
-
påvirkning af tidsstrømmen af teknologiske processer;
-
begrænsninger på den samlede længde af det elektriske kredsløb.
Under drift overvåges konstant ledningsevne og elektrisk modstand for ledende ledere konstant af forskellige måle- og beskyttelsesanordninger i manuel eller automatisk tilstand.
Valg af leder for kernematerialets specifikke modstand
Husk, at denne parameter karakteriserer den elektriske modstand for metallet i Ohms, repræsenteret af en cylinder, der er 1 meter lang og med et tværsnitsareal på 1 kvadratmeter. Det udtrykkes ved måleenheden "Ohm ∙ mm2 / m" og udgør 0,017 for kobber, aluminium, stål og messing; 0,026; 0,103; Henholdsvis 0,025 Ohm ∙ mm2 / m.
I henhold til denne indikator bruges kobberledere, hvor det er nødvendigt at minimere strømtabet for at overvinde den interne modstand i kredsløbet. Som regel bruges de oftest i kabler eller netledninger med flertrådskerner.
Ydelsen af aluminium og dets legeringer er lidt dårligere i ledningsevne, men de er billigere at fremstille og har mindre vægt. Derfor anvendes aluminiumledere på lange motorveje, der yderligere hæves til en stor højde ved hjælp af en speciel konstruktion af understøtninger og et isoleringssystem.
En tråd lavet af stållegeringer eller messing tilføjes for at øge stivheden og styrken af udvidede ruter for at forhindre trådbrud under øgede belastninger skabt af vindstød med kraftig vind, sneaflejringer og andre unormale handlinger af naturfænomener.
Valg af ledende ledere efter tværsnitsareal
For at udføre elektriske beregninger i design af strømforsyningssystemer er alt udstyr oprettet med ensartede standardiserede indikatorer, sammenfattet i tabeller.
Vener på ledninger og kabler er lavet med et kalibreret tværsnitsareal. For kommunikation og telefonlinjer kan diameteren af det cirkulære tværsnit af en tråd for eksempel være 1,2; 0,9; 0,7; 0,64; 0,5; 0,4; 0,32 mm, og for en multetrådskerne - fra 0,52 til 0,1 mm.
Til industrielle formål skal du fremstille ledninger og kabler med 1,5 kerner; 2,5; 4; 6 mm firkant og andre standardiserede tværsnitsarealer.
Den tilladte belastning, der skabes af kapaciteterne, der passerer gennem kabellederne, afhænger af metalkvaliteten, dets tværsnitsareal og driftsbetingelser, der giver en balance mellem opvarmning af ledningen og varmefjerning til miljøet.
Efter den type belastning, der strømmer gennem kablet, klassificeres de i:
-
kraft, der transmitterer elektrisk energi med forøget energi;
-
kontrol, arbejde i kæderne for måling, beskyttelse, automatisering;
-
betjeningselementer, der bruges til at skifte automatiske enheder;
-
kommunikation og telekommunikation;
-
andet formål.
Måder at forhindre lækstrømme
Bevægelsen af elektriske ladninger sker altid i et lukket kredsløb fra potentialet i generatorenden til den modtagende ende af to isolerede kerner. Hvis du åbner den, stopper strømmen.
Når det dielektriske lag er brudt mellem venerne, begynder en del af strømmen, afhængigt af den skabte overgangsmodstand, at dræne gennem skadestedet og kan skabe en kortslutning. Som et resultat er der et nytteløst tab af energi, der kan være gavnligt.
For at udelukke sådanne tilfælde er bare metaltråde på luftledningen adskilt fra hinanden ved hjælp af en luftspalte med egenskaberne af en pålidelig dielektrik.
Ledende ledere er placeret i kabler så tæt som muligt på hinanden, og forebyggelse af lækstrømme og kortslutninger anbringes på et lag af organisk eller plastisk isolering, der dækker overfladen af metaltråde.
Dets dielektriske egenskaber er designet til kun at pålideligt modstå et vist spændingsniveau, der skabes mellem kernerne under kablets belastning. Hvis dens tilladte værdi overskrides, er en elektrisk nedbrydning af isoleringslaget og lækstrømmen gennem det dannede defekt sted meget muligt.
Denne funktion ved konstruktion af kabler og ledninger dikterer behovet for deres anvendelse i nøje overensstemmelse med de spændingsgrænser, som isoleringen er designet til. Med andre ord kan et telefonkabel med kobberledere, for eksempel 1 mm kvadrat, ikke bruges til lavstrømstyringskredsløb på 380 eller 220 volt, selv når der oprettes en stor margen med belastningsstrømme. Ellers vil den øgede spænding for ham simpelthen bryde igennem isoleringslaget.
Se også:
Kabelisoleringsmodstandsvurdering
Under installation og drift udsættes kabler for mekaniske og termiske belastninger, der fungerer i forskellige retninger. For at beskytte mod deres destruktive virkninger oprettes beskyttelse - den ydre skal eller yderligere rustning af forskellige designs.
Beskyttelsesskaller oprettes i et forseglet design. De forhindrer desuden den destruktive virkning af grundvand, syrer og baser indeholdt i jorden, hvor kabler oftest er placeret.
Overtrædelsen af kabelkappens tæthed fører til dannelse af fugt inde i det, hvilket reducerer modstanden i det dielektriske lag og kan forårsage nedbrytning af isoleringen.
Et vigtigt kendetegn ved isoleringen og kabelkappen er dens evne til at modstå ild. Under normale driftsbetingelser udsættes det dielektriske lag kun for den driftstemperatur, der er skabt af belastningen. Det er ikke kritisk for dens anvendelse.
I nødsituationer er visse materialer, f.eks. Papir og olie, udsat for brand, og derefter er de selv brandkilder.
Andre kan imidlertid simpelthen ikke opretholde forbrænding, men smelte, kollapse fra udsættelse for forhøjet temperatur. Kabler med sådan isolering kaldes "ikke-flammehæmmende" og er mærket "ng" i markeringerne.
De er opdelt i to grupper, der ikke understøtter forbrændingsprocessen, når:
1. enkelt pakning:
2. gruppeophold.
Ingeniører af designorganisationer er involveret i udvælgelsen af kabelprodukter til industrielle formål. Overvej hvordan man uafhængigt implementerer dette problem til indenlandske formål.
Sådan vælges et kabel og en tråd til kabelføring til hjemmet
Bemærk bare, at de gamle regler, der tillader brug af aluminium og dets legeringer til ledninger og kabler i boligbygninger, ikke længere er gyldige. Årsagen til dette: lav mekanisk belastning og tendens til at blive kink under deformation og bøjning.
Af denne grund forfininger de gamle aluminiumtråde, der er monteret i den sovjetiske æra, gradvist deres ressourcer. I moderne ledninger er kun kobber tilladt.
For ikke konstant at deltage i komplekse elektriske beregninger af trådledernes korrespondance med den tilladte temperaturopvarmning fra lækkende belastninger, er følgende tabel oprettet.

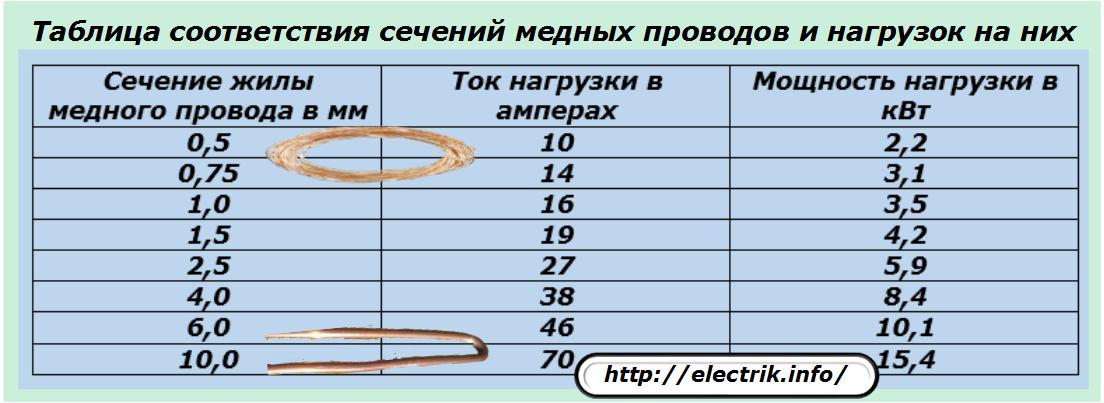

Forholdet mellem arealet af kobbertråde til tilladte belastningsstrømme og forbrugerkapacitet til husholdningsledninger.
Udvalget af kabelprodukter er meget omfattende. Til indenlandske formål er populære:
-
mærketråde: PUNGP, PVA; MF;
-
mærke kabler: NYM; VVGng; VVGngls.
Se også om dette emne: Kabeltyper og deres forskelle
