Vækkeur på ... belysning! Et eksempel på brug af en elektronisk timer
Hvordan får jeg lyset til at tænde strengt i henhold til planen? For eksempel går du på arbejde kl. 7.40 og vender tilbage kl. 17.20 og vil have, at lyset skal være på over indgangsdøren på det tidspunkt.
Forestil dig, kom til huset, og du er allerede mødt af en brændende lampe og ikke nødvendigt at kigge efter kontakten i mørke, lyset tændes automatisk, og efter en bestemt tid slukkes uafhængigt, uden din deltagelse.
Eller et andet eksempel, du gik til hvile, men du har ikke et lejlighedssignal, så kan du oprette en "effekt af tilstedeværelse". I dit fravær vil lyset i selve lejligheden tænde og slukke, som om ingen var gået nogen steder.
Jeg kender folk, der slukker for vandvarmere (elektriske titaner) og elektriske varmekedler i løbet af dagen, og kun tænder dem om natten - når natmetertariffen begynder at tælle. Hvordan laver man automatisk tænd / sluk?
Alt dette kan opnås ved hjælp af en enkel elektronisk timer, der sælges i specialforretninger.
Jeg vil fortælle dig, hvordan du bruger IEK-timeren, som er nøjagtigt hvad jeg købte i butikken. Timeren er designet til automatisk at tænde / slukke for elektrisk udstyr efter et bestemt tidsrum.
I den præsenterede timer kan du for eksempel indtaste 11 tidscyklusser. Det vil sige, at timeren i løbet af dagen kan tænde / slukke lyset 11 gange. Minimumstiden mellem tænding er 1 minut.
Timeren har et indbygget forseglet batteri - en autonom genopladelig strømkilde, der gemmer parametre, hvis netspændingen forsvinder og leverer sikkerhedskopiering i mindst 150 timer.

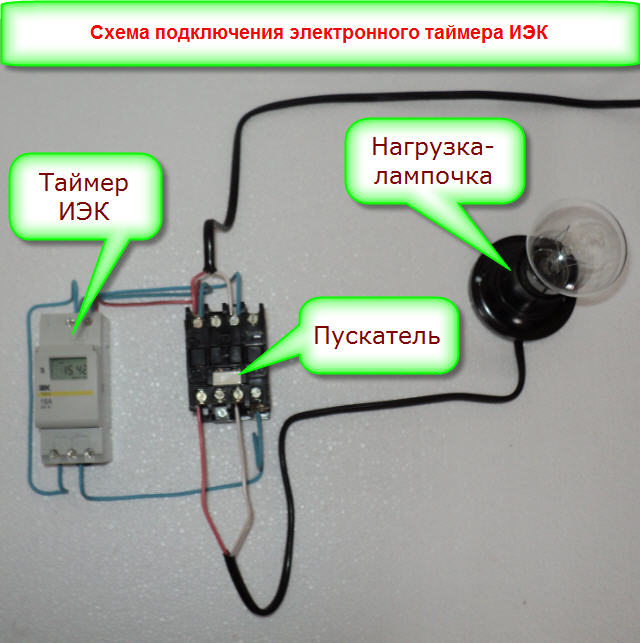

Det er forbundet meget enkelt. En forsyningsspænding på 220 volt tilføres de øvre klemmer, en af lampens strømkabler eller enhver anden elektrisk enhed, der forbruger en strøm på højst 16 ampere, er forbundet via de nederste klemmer.
Hvorfor er 16 ampere? Det er sådan en maksimal strøm, at timers interne kontakter kan skifte.

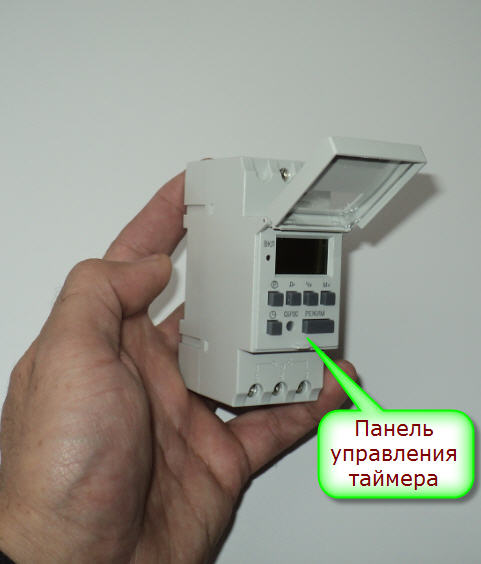

Kort sagt lukker eller åbner den elektroniske timer automatisk sin kontakt i henhold til et manuelt indstillet program. Vi programmerer det selv ved hjælp af knapperne på frontpanelet. Sådan programmeres er skrevet i timerpas, der er ikke noget kompliceret. Vi vælger den driftsform, vi har brug for, og indstiller on-off tiden.
Ved automatisk belastningskontrol, det vil sige, uden vores deltagelse, er en timer-kontakt nok, den anden er ikke nødvendig. Jeg præciserer dette, fordi jeg blev stillet et spørgsmål:
"Hvorfor kommer to ledninger til pæren, og kun en ledning går fra timeren til lampen?"
Hvem ved det ikke - svarer jeg. Den anden ledning "går" direkte til lampen. Dette er det samme som kontakten til lampen er tilsluttet - den neutrale ledning er tilsluttet direkte til lampen, og kontakten er tilsluttet fasetrådbruddet.
Det viser sig den samme ting, kun i stedet for kontakten, er en elektronisk timer installeret.
Jeg tror, at den elektroniske timer er meget nyttig til husholdningsbrug, og den kan finde mange anvendelser!

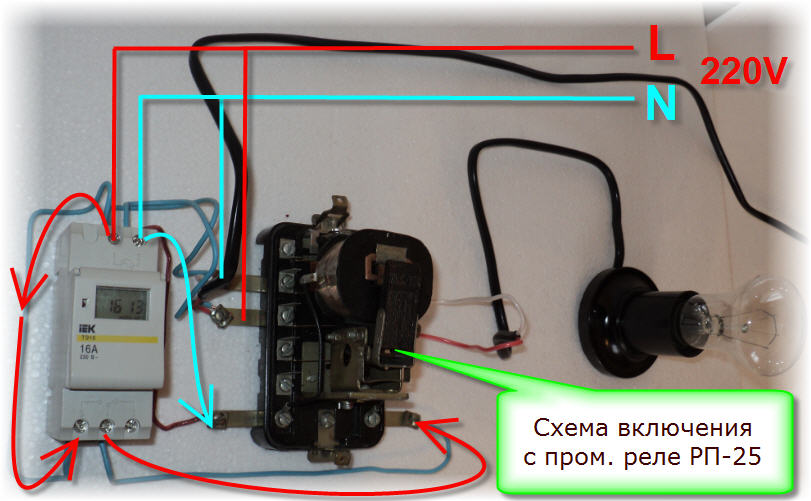

Funktionsprincippet og forbindelsesdiagrammet for den elektroniske timer på video:
