Sådan vælges et ledningstværsnit til 12 volt lysnet
I samtaler med kunder, når de diskuterer 12-volt halogenbelysning, flimrer ordet "lav strøm" af en eller anden grund ofte, hvilket kendetegner den tilsvarende holdning til valg af ledninger - som er ved hånden, så bruger vi det, spændingen er sikker.
Spændingen på 12 volt er virkelig sikker, i den forstand, at berøring af en bar ledning med sådan en spænding ganske enkelt ikke føles, men strømme i sådanne kredsløb flyder ret store (se højdepunkter i at bruge sikker spænding i hverdagen).
Overvej mad som et eksempel. almindelig halogenlampe effekt på 50 W, strømmen i det primære kredsløb for transformeren I = 50W / 220V = 0,23A (eller mere præcist, lidt mere under hensyntagen til transformatorens effektivitet), mens strømmen I = 50W / 12V = 4,2 A strømmer i det sekundære kredsløb på 12 V, hvilket allerede er 18 gange mere. Hvis du ikke tager højde for denne kendsgerning, kan du støde på meget ubehagelige overraskelser.
En dag kom en mand til mig for en konsultation og fortalte, hvad han havde gjort i sit hus halogenbelysning, brugte en pålidelig induktionstransformator 1000W ved en belastning på 900W, brugt fra monteringsboks en separat ledning til hver lampe, men i det øjeblik, der blev tændt, trådte ledningerne simpelthen i brand, og de ledninger, der førte fra transformerudgangen til monteringsboksen.
Til spørgsmålet om sektionen af de lagt ledninger - svaret: "En almindelig sektion, som overalt ellers - 1,5 mm2". I stationær tilstand skal I = 900W / 12V = 75A strømme gennem denne ledning og endnu mere, når den er tændt. Tværsnittet af kobbertråden under sådanne forhold skal være mindst 16 mm2. Derfor konklusionen: Det er vigtigt ikke at glemme de øgede strømme i 12 volt kredsløb og vælg derfor ledningerne. Dette er dog undertiden fuldstændigt utilstrækkeligt.
Meget ofte er vi nødt til at tackle klager over, at når vi bruger transformatorer med høj effekt (i dette tilfælde er 200W allerede højeffekt), der leverer flere lamper, lampernes lysstyrke falder markant med stigende afstand fra transformatoren. Forsøg på at tackle dette problem ved at øge transformatorens kraft fører naturligvis ikke til en forbedring af situationen, især da stigningen i effekten af de anvendte lamper ikke hjælper. Faktum er, at årsagen til dette fænomen er almindelig spændingsfald på ledninger i overensstemmelse med Ohms lov.
Vi illustrerer hvad der blev sagt på et konkret eksempel:
Antag, at du er nødt til at tænde en gruppe på tre lamper på 50W hver, placeret i en afstand L fra transformeren, som vist på figuren:
Det ækvivalente kredsløb har formen:
Modstand for hver lampe Rl = U2/ P = 2,88 Ohm, og trådens modstand med en længde L og et tværsnit S
hvor ρ - resistivitet, i dette tilfælde kobber (0,0173 Ohm mm2/ M).
Hvis spænding U understøttes ved transformerens udgang0 = 12 V, derefter strømmen gennem hver lampe
og strømmen frigivet i lampen

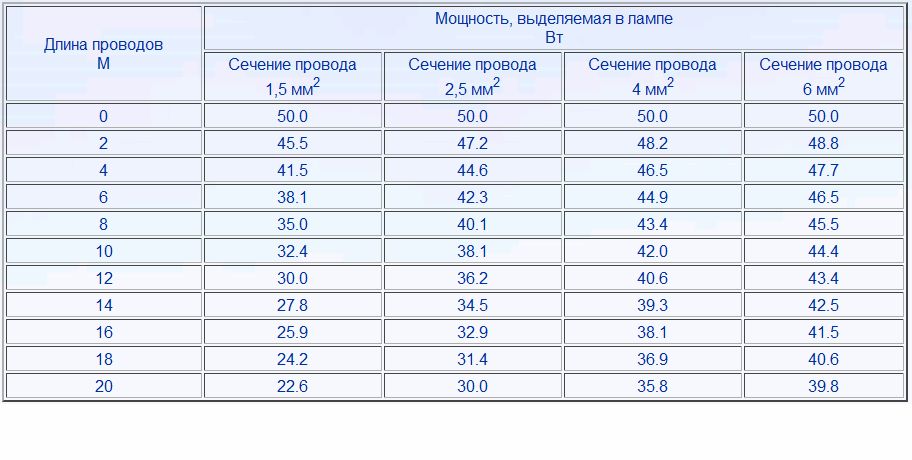

Ved hjælp af disse formler, let at beregne effekt kontra kabellængde. Beregningsresultaterne vises i tabellen (hvis du klikker på billedet, indlæses tabellen i et større format):
Som det ses af tabellen, strømmen falder ret hurtigt med stigende ledningslængder, Dette ses endnu tydeligere i graferne:
Fig. Tab af lampeeffekt afhængigt af længden på forsyningskablerne
Det er muligt at undgå mærkbar ujævnhed i den lysende flux af lamper, ikke kun ved brug af en stor tværsnitsledning, men også ved at opdele lamperne i grupper, der mates med individuelle ledninger, i grænsen, der fodrer hver lampe med sin egen tråd. Under alle omstændigheder er det nyttigt, når man køber belysningsudstyr, at bede sælgeren om at give nøjagtige anbefalinger om valg af ledningstværsnit og installationsdiagram.
Specifikke anbefalinger til valg af ledningstværsnit i 12 V belysningskredsløb ved brug af elektroniske og induktionstransformere findes i de tilsvarende tabeller.
Borde til valg af lednings tværsnit i lavspændingsbelysningskredsløb
Som vist tidligere, fra analysen af effekttab i 12 V lysnet, Tværsnittet af ledninger til halogenbelysning på 12 volt skal vælges under hensyntagen til den samlede effekt af de lamper, der er forbundet til transformatoren, og længden af disse ledninger.
Fremgangsmåden til bestemmelse af ledningens tværsnit afhænger af, hvilken kilde der bruges til at drive kredsløbet: elektronisk eller induktion. Den tilladte længde på ledninger i det sekundære kredsløb for elektroniske strømforsyninger kan som regel ikke overstige 2 meter (i meget sjældne tilfælde er længder på op til 3 meter tilladt til højeffekttransformatorer). I dette tilfælde Brug en ledning med det tværsnit, der er angivet i transformatorens dokumentation. Hvis sådanne data ikke er tilgængelige, kan du foreløbigt bruge dataene fra tabellen:
Tværsnitstabel af kobberledninger i et 12 V belysningskredsløb op til 2 meter langt (til elektroniske strømforsyninger). Hvis du klikker på billedet, indlæses tabellen i et større format.
Ved anvendelse af induktionstransformatorer begrænses ledningens længde i det sekundære kredsløb kun af spændingsfaldet over ledningerne og kan derfor være betydeligt større end elektroniske (puls) strømforsyninger, med forbehold for kompensation ved at øge ledningens tværsnit.
Nedenfor er angivet tabel til valg af lednings tværsnit afhængigt af den samlede effekt af lamper, der er forbundet til den sekundære vikling af induktionstransformatoren og længden af disse ledninger. Det skal huskes, at lamperne kan opdeles i grupper, der hver er forbundet med sin egen ledning. I dette tilfælde bestemmes tværsnittet af gruppetråden af tabellen for hver gruppe separat. I grænsen er det muligt at forbinde hver lampe med sin egen ledning.

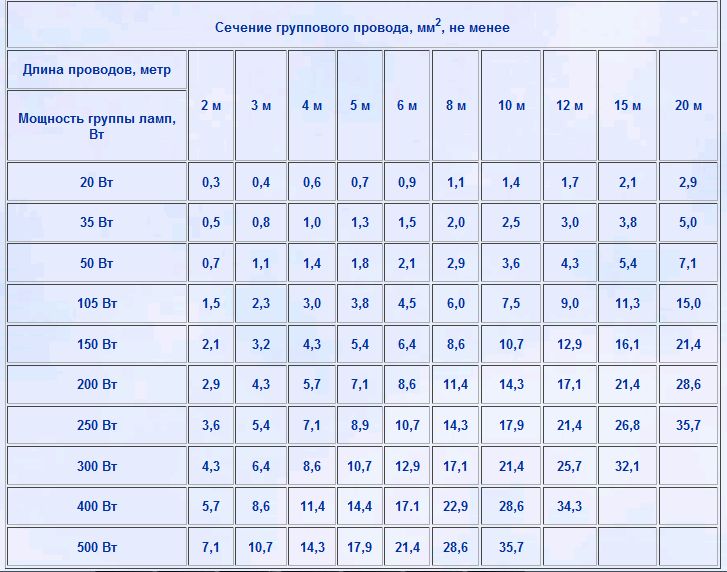

Tværsnitstabel af kobberledninger i 12 V belysningskredsløb (til induktionstransformatorer).
