Programmerbare LED-signalregulatorer

I dag kan man næppe overraske nogen med bare et lysende tegn eller en lys lysboks med et malet billede. Forbrugeren kræver briller, og et statisk reklamebillede er hurtigt ved at blive fortid, hvilket giver plads til dynamiske skærme og skilte med løbende lys, iriserende bogstaver generelt - dynamikken erstatter den statiske.

Og det er slet ikke overraskende, fordi markedet dukkede op programmerbare led-controllereder gør det nemt at skabe unikke dynamiske lyseffekter, som i kombination med moderne LED'er kan skabe reelle mirakler af visualisering.

En lille kontrolboks til et skilt på anmodning af designeren genoplive LED-linjen, en sammensætning af LED duralight, eller en stor LED-klynge - en blok af individuelle LED'er eller en blok af hele linjer af LED'er. Sådanne løsninger er baseret RGB LED klynger og de tilsvarende programmerbare multikanal-controllere - lad bare designere implementere de mest sofistikerede ideer til skiltning.

Parring af flere controllere vil gøre skiltet endnu mere livligt, for ikke at nævne de tusinder af tilgængelige nuancer og snesevis af gradationer i lysstyrke. For at skabe effekter behøver brugeren bare at åbne programmet på computeren, skrive et let script til tegnet, forbinde controlleren til USB-porten, skrive det færdige program til det, og det er alt - controlleren kan tilsluttes skiltet. For øvrigt kan nogle controllere være udstyret med lyssensorer og fjernbetjeninger.

Programmerbare controllere er i princippet i stand til at kontrollere både konventionelle monokromatiske klynger og RGB-klynger for spændinger, der typisk er op til 24 volt, skønt det hele afhænger af reguleringsmodellen, dens kompleksitet og formålet med designeren.

Controlleren er i stand til at give op til 262.000 farveskygger ved en brugerdefineret lysstyrke, og hver kanal på controlleren fungerer individuelt. I princippet er antallet af kanaler ikke begrænset, det er nok at dock og synkronisere det nødvendige antal controllere indbyrdes.

Oprettelse af et script i programmet vil brugeren være i stand til straks at teste det visuelt - at estimere, hvordan arbejdet med tegnet ser ud, og straks foretage rettelser efter eget skøn. Kort sagt, systemet er ret fleksibelt. Og hvis udvikleren før skulle slukke for komplekse analoge kredsløb, er det nok at skrive et program i et venligt og meget klart miljø.

Overvej derefter for eksempel nogle controllere, der er designet til at arbejde med LED-tegn.

iMLed16x3_Pro (16ch, 2A / ch) af Impuls Light

Størrelsen på controlleren er 20 x 10 cm og 3,5 cm høj og vejer kun 200 gram. Styringen er i stand til at styre op til 16 kanaler med spændinger fra 5 til 25 volt, og den maksimale strøm på 32 ampere, for 16 kanaler på 2 ampere, opnås med 12 volt strømforsyning af LED'erne.

Programmet downloades via et USB-kabel ved hjælp af den medfølgende DynamicLight-proprietære applikation, som brugeren er i stand til at skrive programmer i 1336 trin for en controller med en tidstrinstørrelse på 5 millisekunder til 4 minutter.

Skriptets hastighed er fuldstændigt på anmodning fra brugeren reguleret. Så brugeren får muligheden på få minutter til at skabe et dynamisk script af enhver kompleksitet.

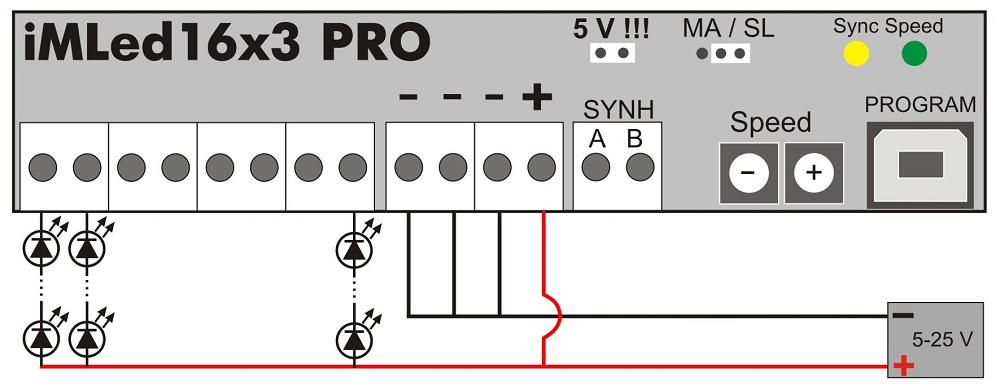

Brugeren har 16 kanaler eller 5 uafhængige grupper til RGB. Du kan tilslutte monokrome moduler og bånd, pixel-LED'er og RGB-klynger til spændinger fra 5 til 24 volt.

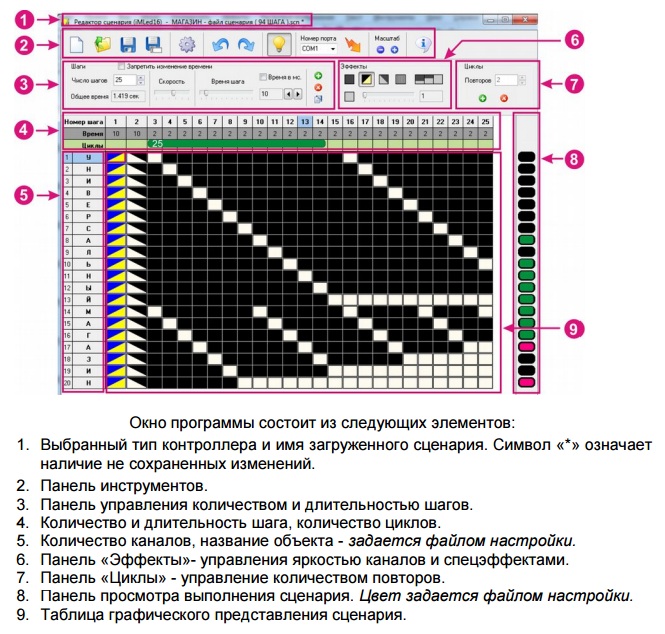

Programmet "DinamicLight" til flashing af scriptet i controlleren præsenteres som en matrix, som brugeren skal udfylde ved at tildele en farvetone, til / fra-tilstand for hver komponent eller gruppe, tænde for effekterne (overløb, overgang, strobeeffekt osv.) Og også indstille tiden mellem overgange. Nuance indstilles manuelt fra paletten, og lysstyrke og tid indtastes simpelthen med tal.

Bekvemmeligheden ved at bruge programmet ligger i det faktum, at hver gruppe af LED'er kan kaldes ved navn, for ikke at blive forvirrede i processen med at oprette scriptet.

For at oprette flere kanaler til skiltning eller for at levere mere strøm til elementerne er det nok at synkronisere flere iMLed16x3_Pro-controllere med hinanden ved hjælp af princippet om master-slave og derefter forbinde controllere til hinanden med et to-leder kabel.

RUNLINE Dominator 810

Controlleren måler 11,5 x 6,5 cm og 4 cm i højden med en let vægt på 330 gram. Controlleren kan styre op til 8 kanaler med en spænding i området fra 4 til 25 volt med en maksimal samlet strøm på 40 ampere og en maksimal strøm pr. Kanal på 10 ampere.

Programmet downloades via USB ved hjælp af den medfølgende Led controller-proprietær software, som brugeren er i stand til at skrive programmer i 65.000 trin for en controller med gentagelser og med en rammevarighed i tiden fra 1,6 millisekunder til 4 sekunder. Du kan oprette et dynamisk script af enhver kompleksitet ved hjælp af applikationen på få minutter.

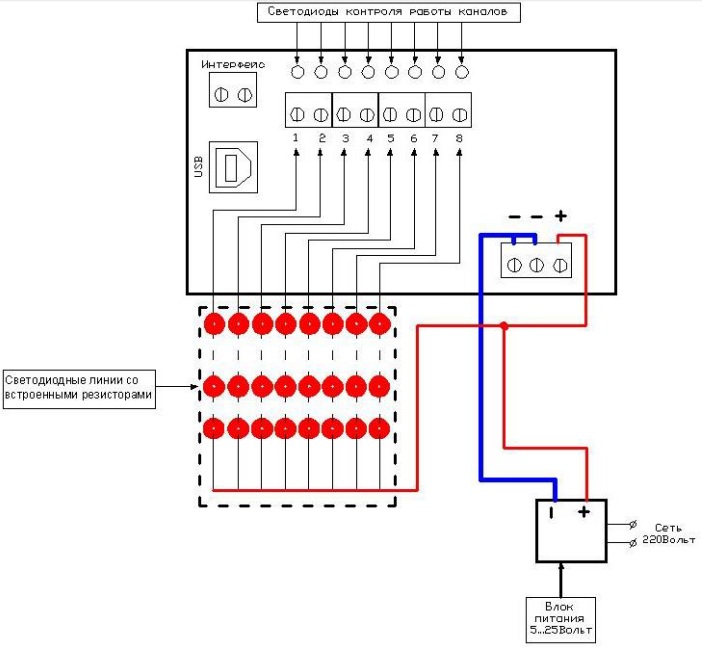

8 kanaler er tilgængelige til programmering. Du kan tilslutte monokrome moduler, bånd, pixel-LED'er og et kort for spænding fra 4 til 25 volt.

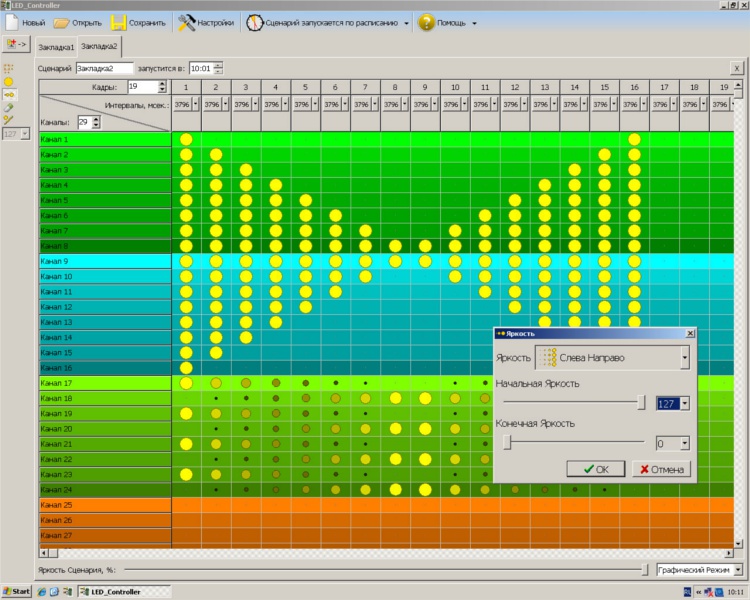

Vinduet i "Led controller" -programmet til blinkning af scriptet præsenteres i form af en matrix af celler med linealer: navnet på kanalen lodret og driftstiden - vandret, som brugeren udfylder, indstiller til og fra tilstande for hver komponent eller gruppe, tilføjer effekter, justerer arbejdstidsintervaller ved hjælp af en praktisk skyder.

Bekvemmeligheden ved at bruge programmet ligger ikke kun i den visuelle repræsentation af skiltet, men også i muligheden for at navngive hver kanal for at gøre det lettere at navigere under konstruktionen af ​​scriptet.

For at oprette flere kanaler til skiltning er det nok at synkronisere flere Dominator 810-controllere med hinanden, og du kan skrive et program til flere controllere på samme tid, bare der vil være flere kanaler i vinduet, og cellerne for hver controller bliver farvet.
