Internet-styrede relæer

I denne korte gennemgang overvejer vi fire typer relæer, der styres via Internettet fra det russiske firma KERNELCHIP. I over 10 år har dette firma professionelt udviklet og programmeret ikke-standardiserede enheder til grænseflade med computere, samt udviklet automatiserings- og kontrolsystemer og fjernstyrings- og overvågningssystemer via Ethernet og GSM / GPRS. I dag, når Internettet findes overalt, er sådanne løsninger mere relevante end nogensinde. Det handler om de styrede relæer i Laurent-serien.

Laurent-T

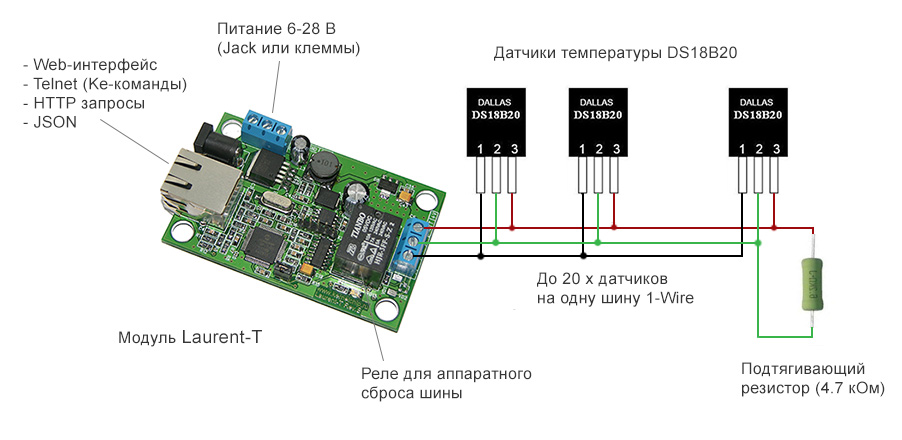

Dette modul har en funktion - et specielt formål: indsamling og transmission via Ethernet (LAN) interface, aflæsningerne af digitale temperatursensorer. Modulet er i stand til at arbejde maksimalt - med 20 sensorer af Dallas DS18B20-typen. Sensorer er forbundet til en 1-Wire fælles bus.

Således er Laurent-T en Ethernet-temperaturregulator, der kan arbejde med 1 til 20 sensorer, har en indbygget webgrænseflade med en praktisk tabel med sensornavne (som brugeren eventuelt kan indstille) med mulighed for hardware-nulstilling af 1-Wire-bussen ved hjælp af indbygget relæ, mens kommandogrænsefladen (API) naturligvis er åben.

Ofte hos virksomheden er der et behov for gruppedataindsamling fra digitale temperatursensorer - i en central samling af aflæsninger. Dette gøres bekvemt eksternt via et Ethernet-netværk. Når alt kommer til alt er der ikke altid tid til at gå og indsamle bit for bit information fra hver af de snesevis af digitale temperatursensorer, der er tilsluttet via en 1-Wire-bus. Dette er de opgaver, som Laurent-T-modulet hjælper med at løse.

De aflæsninger, der indsamles fra sensorerne, overføres til operatøren via Ethernet-netværket via den integrerede webgrænseflade, XML / JSON eller kommandolinjen (TCP-port). Hver sensor kan let tildeles et navn i henhold til sensorens identifikationsnummer. Aflæsningerne fra sensorerne er beskyttet mod kortvarig interferens (karakteristisk for en lang linje) ved udjævning og filtrering. I tilfælde af en fejlfunktion på bussen, sker der en automatisk nulstilling ved hjælp af et relæ. Således kan et stort antal temperatursensorer overvåges og styres fjernt.

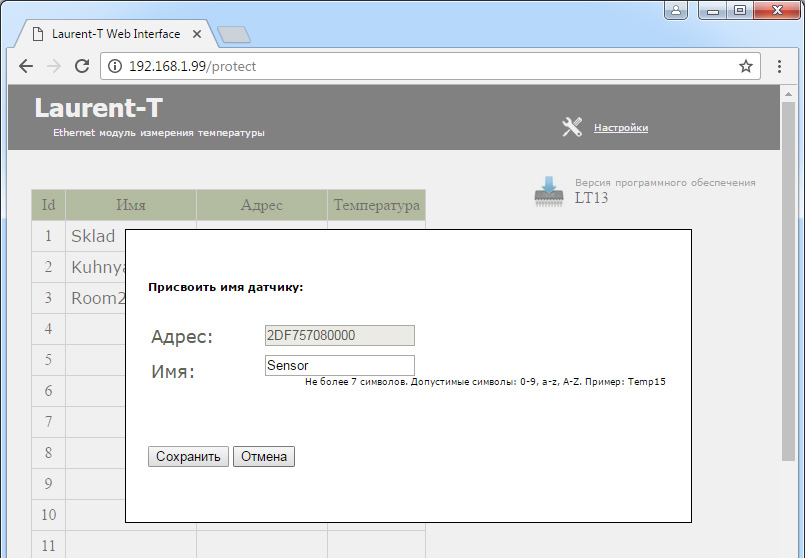

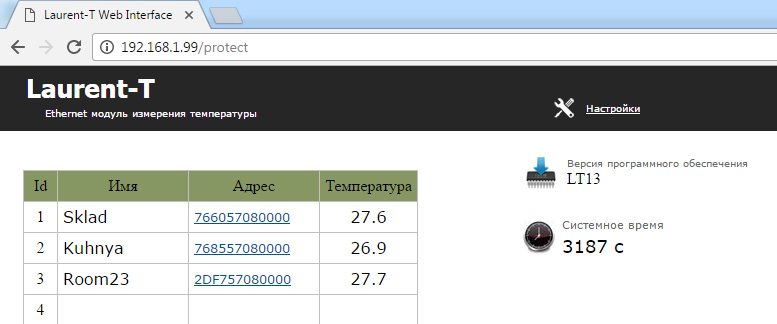

Den indbyggede webside åbnes i enhver browser, du behøver kun at indtaste IP-adressen på modulet, som som standard har værdien 192.168.1.99, og brugeren vil se en praktisk visuel grænseflade til overvågning af aflæsninger fra alle temperatursensorer i realtid. Tabellen over sensornavne gemmes i modulets ikke-flygtige hukommelse.

Laurent-112

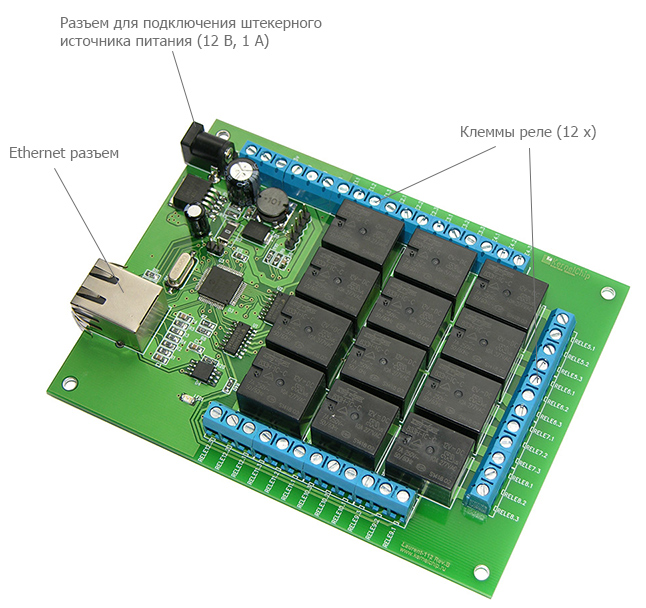

Laurent-112-modulet er baseret på 12 relæer til styring af forskellige enheder via Ethernet via en webgrænseflade eller ved hjælp af en åben kommandointerface. Der er 12 relæer på tavlen, designet til at skifte spænding fra 0 til 220 volt, med en strøm på op til 7 ampere. Hvert relæ kan styres separat. CAT-systemet giver dig mulighed for at implementere en kontrolleret reaktion på begivenheder: med timer eller for eksempel i mangel af et svar fra en fjernnetværksenhed ved hjælp af PING-kommando. Kommando-grænsefladen (API) er åben her.

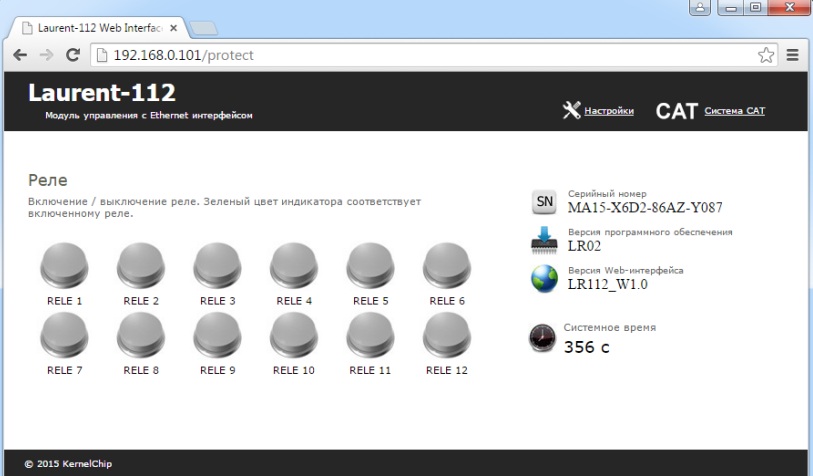

Den indbyggede webside til styring af modulet åbnes i enhver browser, indtast bare IP-adressen på modulet, der som standard er 192.168.0.101. Interfacet er bekvemt visualiseret, relæstatus er synlig (knappen er tændt - grøn eller knappen er slukket - grå). Den integrerede webgrænseflade kan valgfrit være adgangskodebeskyttet, hvilket kan ændres. Produktleveringssættet inkluderer kun selve modulet, strømforsyningen købes separat.

Laurent-2

Dette er et modul med avanceret funktionalitet; det har rige hardwareudstyr til styring af relæer og til overvågning og indstilling af parametre for forskellige enheder over netværket. Autonom hændelsesbearbejdning er tilladt (pulstællere, timer, PING, ADC, temperatursensor). Moduler kan interagere med hinanden ved hjælp af specielle kommandoer (se manualen), selv uden serverinddragelse (M2M-funktion).

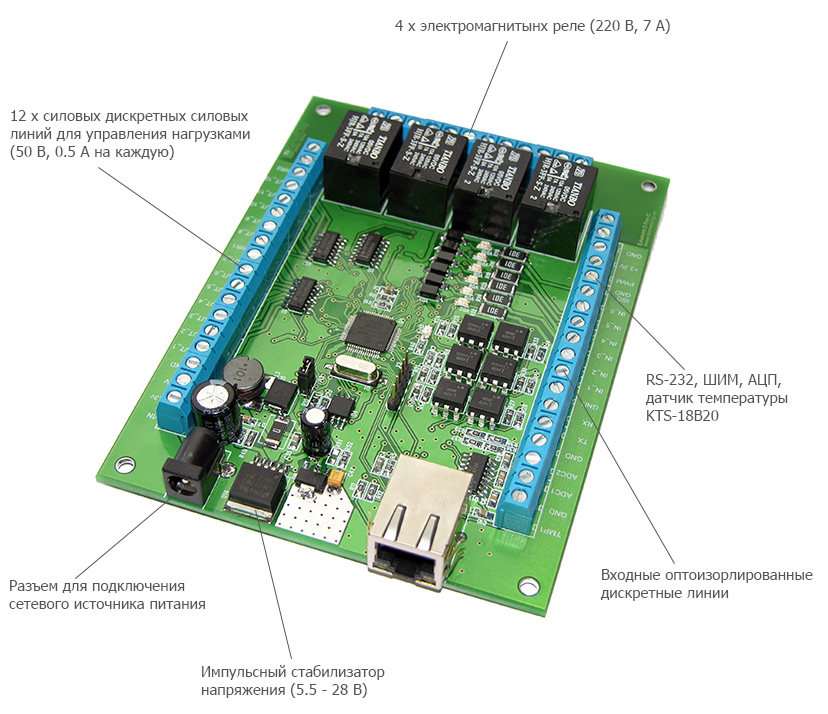

Brættet er udstyret med 4 relæer for en maksimal strøm på op til 7A.Det har 4 pulstællere, 6 digitale indgange, 12 digitale udgange, en PWM-udgang, RS-232, et 10-bit ADC-par, et input til en digital temperatursensor KTS-18B20, et CAT-system - en kontrolleret reaktion på begivenheder, en åben kommando-interface (API) . Dette modul er således en forbedret og udviklet model af tidligere produkter med fuld bevarelse af kompatibiliteten af ​​stik og kommandoer.

Laurent-2-modulet er velegnet til styring af analoge og digitale enheder, aktuatorer og sensorer via Ethernet. Der er forskellige måder at kontrollere modulet på: via webgrænsefladen, ved hjælp af direkte http-anmodninger, brug af tekstkommandoer via TCP-porten, brug af dataene, der kommer fra COM-porten, autonomt via CAT-systemet, og til sidst gennem M2M.

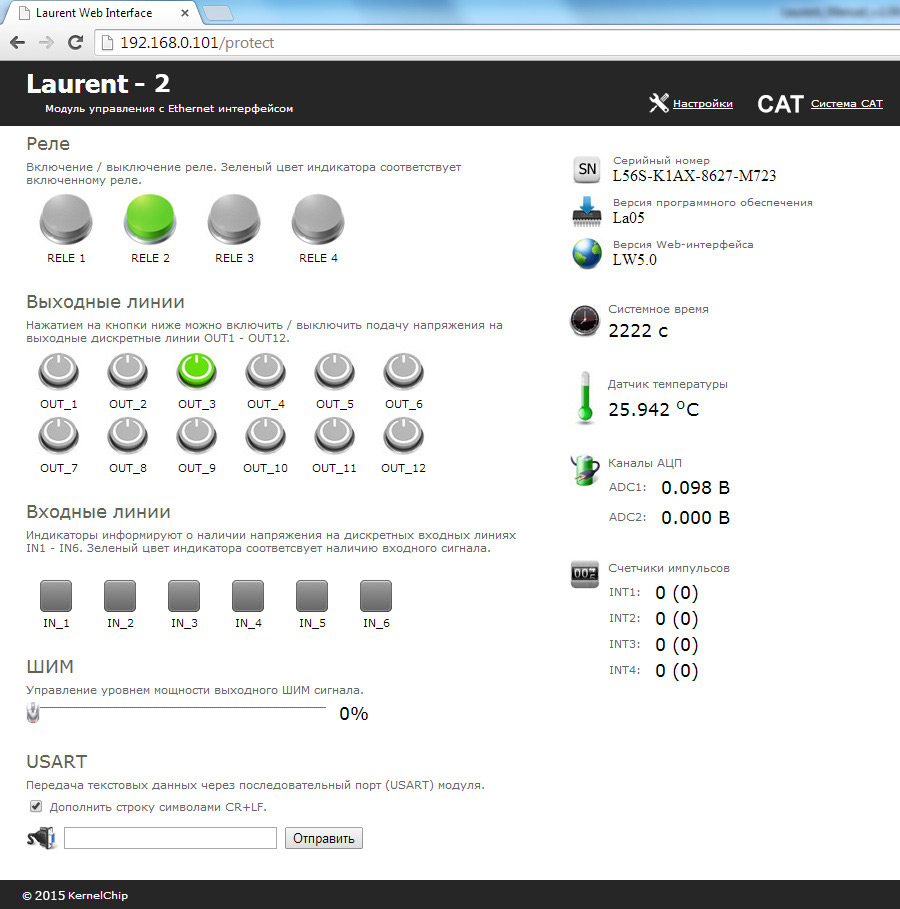

Kontrolwebsiden, der er indbygget i modulet, fungerer i enhver browser; dens standardadresse er 192.168.0.101. Her er en praktisk visualiseret grænseflade til styring af forskellige modulressourcer og til overvågning af dens parametre online.

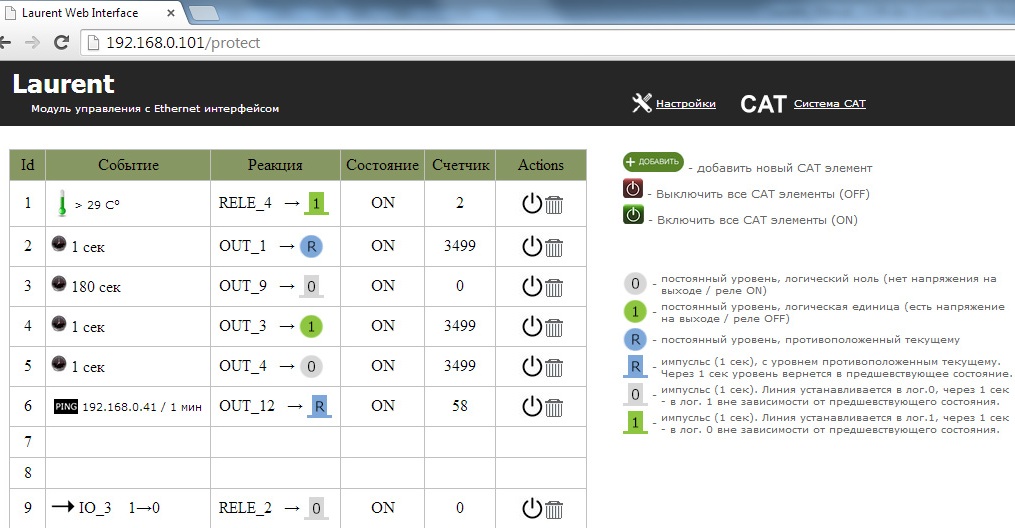

Ved hjælp af CAT-systemet konfigureres modulets svar på forskellige begivenheder ved dets indgange: når temperaturtærsklen er overskredet, af pulstælleren, af timeren, eller når der ikke er noget svar fra fjernenheden til PING-kommandoen. CAT-systemet giver dig mulighed for at programmere modulet og bruge det selv autonomt uden at skulle være tilsluttet netværket hele tiden.

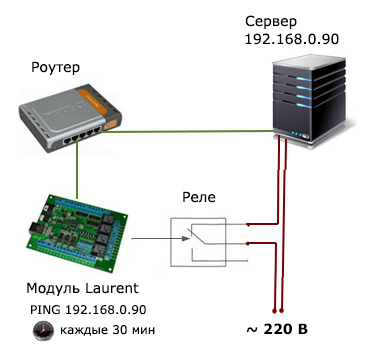

Ved hjælp af Laurent-2-modulet og CAT-systemet kan du hurtigt opbygge et system til automatisk overvågning af serverens status over netværket og straks genstarte det, hvis der opdages en "frysning". Serveren og Laurent-2 vil være på det samme undernet. Laurent-2 vil med jævne mellemrum sende en PING-kommando til serveren via sin IP, og hvis der ikke er noget svar, spilles en automatisk nulstilling af strøm via relæet.

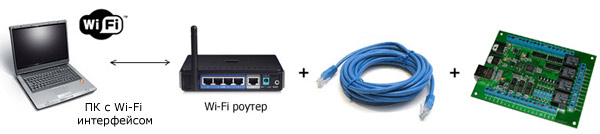

Laurent-2-moduler kan let forbindes til et trådløst Wi-Fi-netværk via en Wi-Fi-router. Denne kombination af Laurent-2-modul og Wi-Fi-router giver dig mulighed for at kontrollere / styre modulet fra praktisk talt enhver enhed udstyret med et Wi-Fi-interface i en betydelig afstand.

Laurent-2G

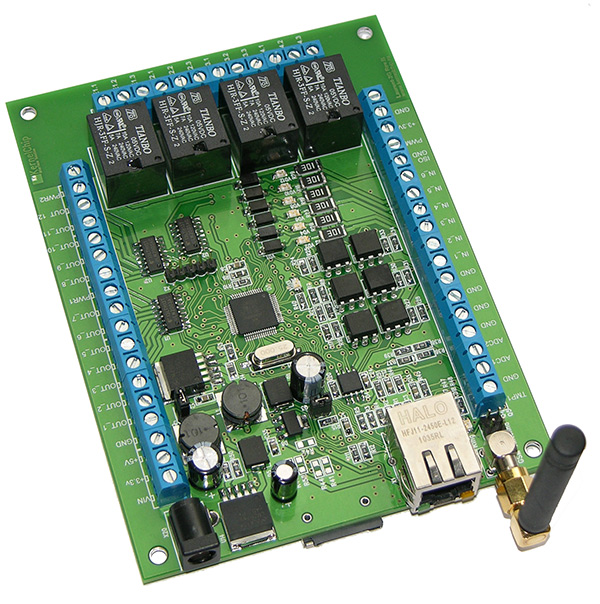

Laurent-2G-modul - en modificeret version af Laurent-2-modulet, tilføjet lige et GSM-modem med mulighed for at forbinde en antenne til det. Laurent-2G er som den foregående model designet til at styre digitale og analoge enheder, sensorer og aktuatorer via Ethernet (LAN) interface, kun her kan du stadig styre via GSM interface - ved hjælp af SMS kommandoer eller DTMF tone kommandoer.
