Valg af afbrydere til en lejlighed, hus, garage

En hjemmestyrmand, der begyndte at reparere eller lave elektriske ledninger til sine lokaler, står altid over for spørgsmålet om at beskytte hans elektriske udstyr mod at forhindre udvikling af mulige nødsituationer i det.

Afbrydere, der leverer tre funktioner, gør det muligt at løse dette problem:

1. praktisk manuel omskiftning af tilsluttede kredsløb med strømkilder;

2. pålidelig transmission af belastningsstrøm i driftstilstand;

3. beskyttende automatisk nedlukning i tilfælde af nødsituationer.

Det er ingen hemmelighed, at en sådan enhed er oprettet af producenten for at give visse tekniske kapaciteter og har forskellige egenskaber. Derfor er der en masse af sådanne design, og for hver enkelt arbejdsplads er det nødvendigt at vælge den optimale maskine.

Nå, lad os nu gå videre til udvælgelsesreglerne og dele dem i ni på hinanden følgende faser.

Beregning af den nominelle strøm. Fase nummer 1

En afbryder installeres normalt inde i tavlen ved indgangen til et hus, lejlighed eller garage og skæres i en faseleder. Strømmen for den tilsluttede last, der oprettes ved hjælp af elektriske apparater, går gennem denne maskine gennem de monterede ledninger.

Det er denne strøm i driftstilstand, at afbryderen skal passere pålideligt, og hvis den overskrides, skal den åbne sin strømkontakt og slukke for kredsløbet. Det er vigtigt, at der opretholdes en balance mellem de elektriske ledningsførende egenskaber og de tilsluttede enheder.

F.eks. Kan kobberledninger med et tværsnit på 1,5 mm kvadrat give en pålidelig strømforsyning til forbrugere med en samlet kapacitet på op til 1 kW. Hvis du tilslutter en elektrisk varmeapparat, der tager 3 kW fra netværket til den, kan ingen afbryder i denne situation klare den beskyttelsesfunktion og den normale strømforsyning.

Når alt kommer til alt, at vælge en automatisk maskine til en belastning på 1 kW, vi vil beskytte ledningerne, vi vil ikke lade den overophedes og svigte på grund af øgede strømme. Den elektriske varmeapparat fungerer imidlertid ikke - beskyttelsen slukker straks automatisk for strømmen, hver gang den tændes.

Hvis du vælger en afbryder til en belastning på 3 kW på varmeren, begynder udstyret at arbejde, men kun indtil strømkablerne brænder spændingsforsyningen. Og det vil ske temmelig hurtigt.

Det givne eksempel viser, at spørgsmålet om balancen i det elektriske kredsløb, der er tilsluttet maskinen, skal analyseres og leveres på arbejdets designfase, inden du vælger en bestemt model af beskyttelsesanordninger.

I dette tilfælde er det bedst at gradvist udføre følgende tre opgaver:

1. beregne strømmen på den tilsluttede linje baseret på strømmen til de elektriske apparater, der opererer i den, under hensyntagen til deres antal og antallet af faser i netværket;

2. Vælg bedømmelsen af ​​afbryderen fra et antal standardstrømme baseret på beregningen. I dette tilfælde anvendes afrundingsmetoden;

3. Bestem materialet og tværsnittet af ledninger, der vil overføre belastningen fra maskinen til forbrugerne på baggrund af brugen af ​​PUE-tabeller.

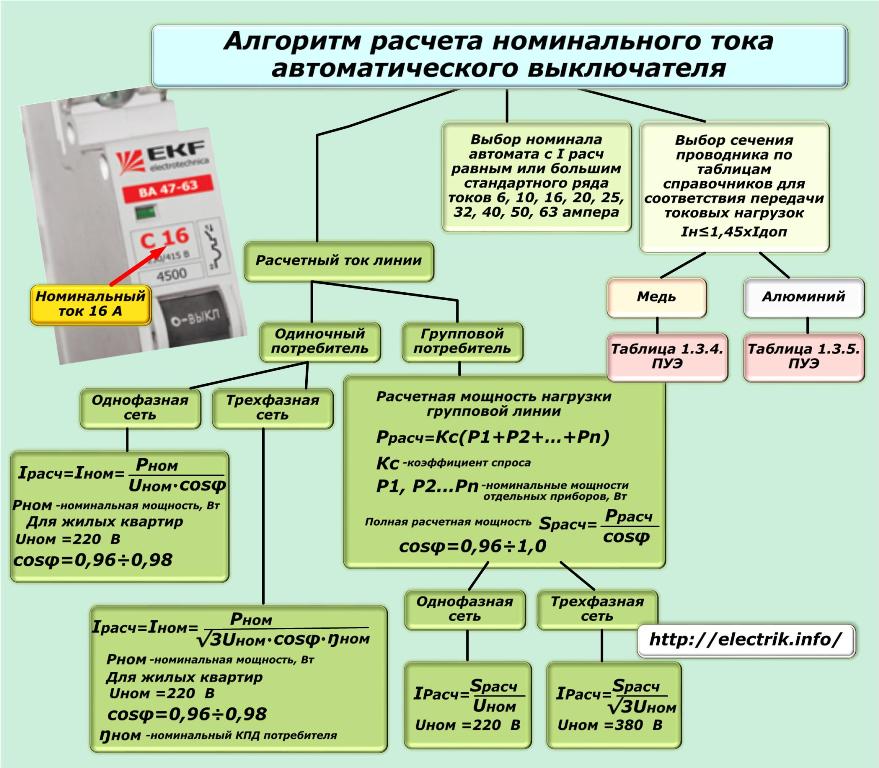

Billedet herunder viser de vigtigste tekniske anbefalinger til løsning af hvert af disse problemer.

Valg af en afbryder i henhold til dets tidsstrømskarakteristik. Fase nummer 2

Afhængigheden af ​​hastigheden for fjernelse af strøm fra belastningen ved hjælp af den elektromagnetiske frigørelse af overskuddet af den nominelle strøm i det kontrollerede kredsløb er en af ​​maskinens vigtige indikatorer. I henhold til dette kriterium har de seks klassificeringsgrupper, men kun tre af dem er egnede til forholdene i et hus, lejlighed og garage.

Dette er klasserne:

• "B", når belastningen er repræsenteret ved gamle elektriske ledninger, glødelamper, varmeapparater, elektriske ovne eller ovne;

• "C", hvis lokalerne bruger vaske- og opvaskemaskiner, køleskabe, frysere, klimaanlæg, kontor- og hjemmeafgangsgrupper, gasudladelamper med øget startstrøm;

• "D" - for at sikre pålidelig drift og beskyttelse af kraftfulde kompressorenheder, pumper, behandlingsmaskiner, løftemekanismer.

Pålidelig afbrydelse af den forøgede strøm ved hjælp af en elektromagnetisk frigørelse sker, når klassen I overstiger den nominelle:

• Ind ved 3 ÷ 5;

• C - 5 ÷ 10;

• D - 10 ÷ 20 gange.

Strømme større end 10% af den nominelle værdi vil også blive slukket af disse maskiner på grund af betjeningen af ​​bimetalliske plader, der fungerer efter det termiske princip. Men deres tid kan ikke altid give sikkerhed. Derfor kan klasse D-beskyttelse ikke bruges i stedet for C eller endnu mere B.

Valg af afbryder i henhold til selektivitetsprincippet. Fase nummer 3

Ved at vælge en beskyttelsesanordning skal det forstås, at det ikke fungerer alene i det elektriske kredsløb, men i kombination med andre maskiner. For dem opretter de deres egen, specifikke række af svar, kaldet selektivitet eller selektivitet. Det er vigtigt at overholde det for at sikre pålidelig forsyning af elektricitet til alle forbrugere.

Princippet for den selektive betjening af afbrydere demonstreres af billedet, der viser, at når der sker en kortslutning i enheden, der er tilsluttet udløbet, vil nødstrømmen passere gennem de automatiske enheder AB1 på tavlen derhjemme, AB2 i indkørslen og AV3 på lejlighedspanelet.

Samtidig skal de vælges, så fejlen hurtigt fjernes ved at arbejde på AV3-maskinen tættest på nedlukningsstedet, og resten fortsætter med at arbejde for at give alle de forbundne forbrugere strøm.

Under konstruktionen af ​​konfigurationen af ​​elektriske beskyttelseskredsløb er de altid sikkerhedskopieret, under forudsætning af, at der ikke kan være nogen absolut pålidelighed. En dag kan AB3-afbryderen mislykkes af forskellige grunde. Derfor skal den være forsikret af den nærmeste AB2 til den. I tilfælde af sammenbrud vil det være turen til AB1. Og så videre ...

Derudover præsenterer vi designet af en selektiv automat, der er installeret i hoveddistributionspanelet. Sådanne specielle selektive afbrydere kan tilvejebringe en forsinkelse på ca. 0,25 ÷ 0,6 sekunder.

De har forberedt 2 måder til overførsel af strøm:

• grundlæggende;

• ekstra.

De har de samme elementer til drift af termiske frigørelser og hovedkontaktblokken.

En sådan selektiv automat er installeret foran den udgående, og dens hovedkanal fungerer til den sædvanlige lukning af en ulykke. En yderligere modstand er inkluderet, hvilket tilvejebringer et lille fald i strømmen og følgelig en forsinkelse i respons på tiden.

Hvis den udgående maskine eliminerer ulykken, slukker den selektive ikke, men forbliver i drift gennem en ekstra kontakt og efter afkøling af hovedbimetalen og gennem dens kanal. Når den udgående maskine ikke klarer sin opgave, forbeholdes dens arbejde af den anden ekstra kæde.

Bestemmelse af den ultimative skifteevne for kontakter. Fase nummer 4

Denne egenskab bestemmer værdien af ​​den maksimale strøm i ampere, som afbryderen kan bryde pålideligt i tilfælde af en nødsituation. Hvis denne værdi overskrides i praksis, er netværksbeskyttelsen muligvis ikke opfyldt, og selve maskinen brænder simpelthen ud på grund af den øgede lysbueeffekt.

En af de afgørende parametre til valg af en maskine i henhold til PKS er forbundet med materialet fra de brugte ledninger i forsyningskablerne og afstanden fra transformatorstationen.

Ud over den ultimative evne angiver den tekniske dokumentation også skiftemodstanden, der bestemmer antallet af driftscyklusser under normale forhold indtil mekanismen er slidt.

Nuværende begrænsningsklasse for frakoblingsmekanismen. Fase nummer 5

Denne parameter er angivet i tilfældet med de fleste modeller af højeste kvalitet og karakteriserer nedlukningshastigheden for nødtilstanden med elektromagnetisk afbrydelse i forhold til længden af ​​et segment i en halvcyklus af en standard sinusform.

Den aktuelle begrænsningsklasse er angivet med numrene 1, 2, 3, som er brødrene med tælleren 1.

En maskine med klasse 2 skal begynde at reagere på en funktionsfejl i 1/2 halvtid og i tredje klasse 1/3. Dette betyder, at jo højere strømgrænseindikatoren er, desto hurtigere er likvidationen af ​​ulykken og det beskyttede udstyr mindre udsat for varme.

Når ulykkens elektriske strøm går i stykker, opstår der en bue, der slukkes med en speciel enhed. Den sidste fejlafbrydelsestid for den 3. klasses automatiske maskine er ca. 2,5 ÷ 6 millisekunder, 2. - 6 ÷ 10 og 1. -> 10.

Bemærk, at klasse 3-modeller ikke tillader, at nødstrømmen når sit maksimum. Derfor er deres valg mest optimalt.

Kontroller afbryderen for fase-nul sløjfemodstand. Trin 6

Dette spørgsmål overdrages bedst til specialisterne i måling af elektrotekniske laboratorier. Teknologien og metodologien til dens implementering er beskrevet separat artikel.

Lad os nu kort huske, at udtrykket fase-nul-loop refererer til hele afsnittet af det elektriske kredsløb fra viklingen af ​​strømforsyningstransformatoren placeret ved transformatorstationen til det endelige forbrugsudgang.

Dette kredsløb har elektrisk modstand og påvirker valget af beskyttelsesanordninger, fordi denne værdi er begrænset af den resulterende kortslutnings maksimale strøm.

For eksempel er den målte linjeimpedans 1,2 ohm. Spændingen i kabelforbindelsen til lejligheden er 220 volt. Hvis du kortslutter stikkontakterne med en metaljumper, kan du ifølge Ohms lov bestemme den strøm, der er opstået.

Ikz = 220 / 1,2 = 183,3 (3) A.

I designstadiet med ledninger bestemmes denne værdi teoretisk fra beregningstabellerne.

For eksempel vælges beskyttelse til en garage, hvor det er planlagt at bruge metalbearbejdningsmaskiner. Derfor blev en automatisk maskine til 16 ampere i klasse D valgt for alle tidligere estimerede indikatorer.

Brudkapaciteten for dens elektromagnetiske frigivelse beregnes i henhold til kravene i PUE i henhold til formlen:

I = 1,1x16x20 = 352 A.

• 16 - maskinens nominelle strøm;

• 20 - maksimal karakteristik for multiplikationsstrømmen af ​​udløbsstrømmen ved hjælp af en elektromagnetisk frigørelse;

• 1,1 - margin på 10%.

Beregningen viste, at den maksimale kortslutningsstrøm i kredsløbet ikke kan være mere end 183 ampere, og den valgte strømafbryder fungerer ved en kortslutning på 352 A. Med andre ord fungerer den aktuelle afbrydelse for de fleste ulykker i denne model simpelthen ikke.

Derfor er maskinen ikke valgt korrekt. Det skal udskiftes. Der er et andet alternativ - modernisering af ledningerne for at reducere dens elektriske modstand.

Antal poler. Fase 7

I et enfaset kredsløb installeres en to-polet afbryder inde i indgangsskærmen for at sikre fuldstændig fjernelse af fase- og nulspænding fra det tilførte kredsløb. I andre tilfælde bruges unipolære modeller, der bryder fasepotentialet.

En fire-polet afbryder i et trefaset netværk gør det muligt at skifte mellem tre faser og et arbejdsnul på én gang. Men under ingen omstændigheder bør de bryde den beskyttende PE-leder.

I andre tilfælde, når den arbejdsneutrale leder ikke behøver at skiftes, er det nok at vælge en trefaset model.

Yderligere muligheder. Fase 8

Dette inkluderer funktioner såsom:

• spændingsværdi af indgangsnetværket;

• hyppighed af industrielle svingninger i hertz (normalt 50 eller 60);

• grad af beskyttelse af huset i henhold til IP-klasser;

• udførelse til drift ved den forringede temperatur.

Det er også nødvendigt at være opmærksom på dem, især hvis der er planlagt svære arbejdsforhold for maskinen.

Valg af mærke. Fase 9

Dette sidste punkt er normalt vigtigt, når der ikke købes en beskyttelsesanordning, men en hel række af dem til elektrisk arbejde i et hus. Det anbefales at købe pålidelige modeller af velkendte producenter under hensyntagen til købsmuligheder.

Under alle omstændigheder anbefales det ikke at vælge mange sorter. Gennem hele bygningen er det bedst at bruge maskiner fra et pålideligt firma og en serie.

Overvej de mere alvorlige driftsforhold for strømafbrydere i kolde eller dårligt opvarmede garager og andre lignende rum.

Afslutningsvis vil jeg gerne henlede opmærksomheden på et meget vigtigt trin i arbejdet med en afbryder, som ofte er glemt. Dette er indlæsning eller med andre ord en elektrisk kontrol af alle specifikationer, der er erklæret af fabrikanten fra en ekstern kilde under virkelige driftsbetingelser for testen med at fastlægge resultaterne og udarbejde en protokol.

Udfør dets elektriske laboratorier på deres udstyr. En sådan uafhængig kontrol giver dig mulighed for at identificere alle de funktionsfejl, der kan vises i maskinen efter transport eller langvarig opbevaring, inklusive fabriksdefekter.
