Typer og design af lysdæmpere til lamper

I dag er det usandsynligt, at nogen vil blive overrasket af en lysdæmper. Sådanne regulatorer findes ofte i virksomheder og i hverdagen, de giver dig mulighed for nemt og fleksibelt at justere lysstyrken, hvilket eliminerer behovet for forbrugeren til at installere flere lyskilder med forskellige intensiteter i det samme rum.

Det er meget praktisk at regulere lyset - hvis de for eksempel er i rummet, arbejder folk ikke kun, men slapper også af. Især til hjemmestuen: hvis du har brug for skarpt lys - lamperne tændes ved fuld styrke, og hvis familien ønsker at slappe af komfortabelt efter en arbejdsdag - skal du bare dreje dæmperknappen - og lyset bliver blødere, lidt svagere, skader det ikke dine øjne. Sådanne dimmere kaldes også dimmere (fra det engelske ord dimmer - dimmer).

Dimmere er forskellige i udseende, og afhængigt af kontrolmetoden er der: med en drejeknap, med en kontroltast (eller med en sensor), med en lydsensor (popping sound), med en sensor til fjernbetjeningen og endda styret via software hjemmeautomatiseringssystemi henhold til et foruddefineret scenario fra pc'en.

Den første, mest enkle design, lysdæmpere blev designet til at kontrollere glødens lysstyrke udelukkende af glødelamper i vekselstrømskredsløb. Sådanne dæmpere er i princippet velegnet til at justere effekten for alle aktive belastninger, der er egnede til den nominelle værdi (glødelampe, loddejern, TEN-varmeovn osv.).

Konstruktionen af ​​den enkleste dimmer er baseret på styringen af ​​triac i hver periode af netspændingen, når den gennemsnitlige varighed af belastningen, der skifter til netværket, indstilles med en variabel modstand, dvs. den gennemsnitlige belastningsstrøm vælges, der svarer til den krævede glødintensitet af glødetråden (eller den ønskede temperatur på varmeelementet). Se her for flere detaljer. Dimmer til glødelamper: hvordan det fungerer, enhed og kredsløb

En sådan simpel dæmper er naturligvis ikke egnet til en induktiv belastning og faktisk til en ikke-lineær belastning, fordi formen af ​​strømmen her nærmer sig pulserende og er meget forskellig fra sinusformet.

Og for at arbejde med meget ikke-lineære belastninger, har du brug for en sofistikeret, mere nøjagtig og stabiliseret dimmer, der er specielt designet til for eksempel at kontrollere glødens lysstyrke: kompakte lysstofrør, LED-lamper og bånd, neonsammensætninger osv. Dernæst overvejer vi forskellige typer dæmpere til ordre.

Simpel rotationsdimmer

Den enkleste rotationsdimmer ser ud som en kontakt med et håndtag i stedet for en nøgle. Ved hjælp af en sådan regulator kan du kontrollere lysstyrken i lysekronens lys, lampe, lampe, dog forudsat at glødelampen er lyskilden i belysningsanordningen. Bare drej på drejeknappen justerer lyset efter princippet: med uret - lysere, mod uret - mørkere.

Sådanne dæmpere er den billigste, størrelsen på en switch monteret i stikkontakten. Brug af dæmpere til glødelamper er ikke kun en af ​​måderne til at spare energi på, men bidrager også til glat opvarmning af glødetråden, hvilket forlænger lampernes levetid. Ulemper ved enkle triac dæmpere: overbelastningsfølsomhed, smal anvendelighed (kun aktive belastninger), skaber radiointerferens.

Udseendet på en simpel triac-dæmper er det samme som for nogle andre typer dæmpere, men jo enklere dæmperen, desto billigere er den og den lave pris giver som regel en simpel dæmper, og mere komplekse dæmpere har en højere pris (plus de parametre, der er angivet på pakken ) til trods for ligheden.

Dimmere til energibesparende lamper

Hvis du bruger en konventionel kompakt lysstofrør med en simpel lysdæmper, vil den hurtigt mislykkes - interferensen, der opstår ved at skifte triac fra en simpel lysdæmper, vil ødelægge lampens forkoblingselektronik, og lampebelysningen under regulering ændrer ikke meget i bedste fald, og i værste fald vil lampen simpelthen flimrer svagt eller starter måske slet ikke.

Ikke desto mindre er der specielle dæmpbare kompakte lysstofrør, hvor den elektroniske forkobling er et ekstra støjundertrykkelsesfilter og dens egen enhed, som giver dig mulighed for at ændre glødens intensitet afhængig af gennemsnitsværdien af ​​den påførte spænding. På emballagen til en sådan lampe er der en speciel badge (eller påskriften "dæmpbar"), der angiver, at den kan bruges sammen med en konventionel lysdæmper.

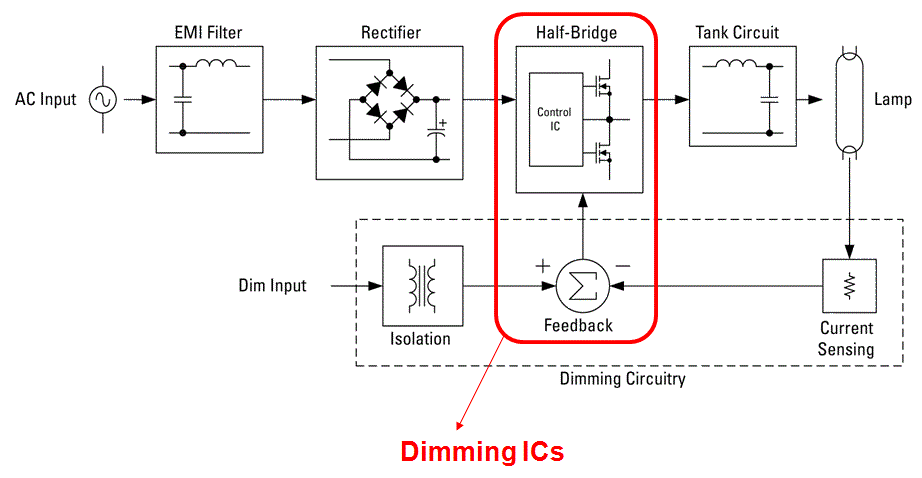

I nogle tilfælde kræves dæmpbare kompakte lysstofrør en speciel feedback-dæmper, når lampefjedlingschippen kan modtage et spændingssignal fra dæmperen fra dæmperen, som skal leveres direkte til lampen.

Dimmere til LED-pærer og bånd

Strømforsyningen til LED-strimlen, ligesom LED-lampens forkobling, er stabiliseret konstant spændingskilde. Med disse kredsløb, uanset hvilken spænding der tilføres input - hvis strømforsyningen eller ballast startes, vil udgangen have en konstant spænding med en stabil værdi. Ligegyldigt hvordan du regulerer indgangsspændingen, fungerer dæmpning ikke.

Lysdæmpere til LED-lyskilder i sig selv er justerbare spændingsomformere og tændes efter en stabiliseret strømforsyning - mellem den og lampen. Brugt her PWM-princip (Pulse Width Modulation)når regulering af udgangsspændingens amplitude ved at justere pulsbredden i højfrekvensomformeren. Hvis PWM-forkoblingen allerede er integreret i bunden af ​​LED-lampen, kan intet reguleres.

Lysdæmpere til LED-strimler er normalt dyrere end konventionelle triac-dæmpere, fordi de indeholder flere halvlederkomponenter og undertiden inkluderer komplekse korrektionskredsløb.

Du kan ofte finde LED-dæmpere på markedet med sådanne ekstra funktioner som: fjernbetjening fra en fjernbetjening, en timer eller endda muligheden for programmering og integration i et hjemmeautomatiseringssystem.

I udseende førte dæmpereligesom andre er der: udførelse af åben og skjult væg, indbygget eller modulopbygget. Interfacet kan være anderledes: knapper, sensorer, drejeknap, fjernbetjening.

Dimmere til neon

Nogle højspændingshøjfrekvente transformere til neon (de såkaldte elektroniske omformere til neon) har en dæmper på kabinettet, så ved at justere højspændingen er det muligt at kontrollere glødens lysstyrke, for eksempel et skilt. Grundlaget for arbejdet for sådanne dæmpere er pulsbreddemodulering.
