Informationsstik - typer og funktioner ved installation

Normal drift af et computer- og internetnetværk i et rum er ofte umulig uden at installere såkaldte informationsstik. Ved hjælp af disse forretninger er computere og andre netværksenheder forbundet til hinanden eller til netværket via kabler - snoet par. Dette gælder især for store bygninger, hvor der er mange computere, som ofte også kan skifte plads på grund af omarrangementer, flytning af kontorer osv.

Der er også brug for computerstik i boliglokaler, hvor Wi-Fi ikke altid er nok, især når der er flere computer (og andre internet-krævende) steder, og i begge tilfælde kræves den højest mulige kvalitet af forbindelsen. Opgaven løses ganske enkelt - disse stik kan placeres i hvert rum, især da installationen af ​​dem er absolut enkel, hvis du har den rette viden og dygtighed. Lad os tale om alt dette videre.

En computerstikket i RJ-45-formatet er længe blevet standarden, og i dag bruges det overalt til at forbinde netværksudstyr (computere, routere, modemer, fjernsyn osv.) Til netværket. Stikket består af et plastikhus og mindst et stik til tilslutning af kablet.

I princippet kan der være flere stik (stikkontakter), normalt op til fire stykker. Til hjemmet er computerudtag med et eller to stik normalt egnede. Stikkene bruges til at forbinde stikkontakten til patchpanelet eller til at forbinde en computer. Sendekablet (snoet par) sættes i stikkontakten og tilsluttes de tilsvarende kontakter.

Det er værd at bemærke her, at RJ-45-computerstikkene findes i forskellige kategorier, det afhænger af, hvor langt informationssignalet transmitteres med minimal forvrængning og ved hvilken maksimal hastighed.

RJ-45 Cat.5-stikket bruges således i 100BASE-TX-netværk med et frekvensbånd på 125 MHz og med en maksimal dataoverførselshastighed på 100 Mbps. RJ-45 Cat.5e-stikket giver dig mulighed for at overføre data for to par med en hastighed på op til 100 Mbit / s og for fire par - op til 1000 Mbit / s. Socket RJ-45 Cat.6 - tjener i netværkene “Gigabit Ethernet” og “Fast Ethernet”, hvor hastigheden kan nå op til 1000 Mbps.

Enhver, der kender RJ-11-telefonstik, vil let bemærke lighederne med RJ-45-stikket på den måde, som stikket er tilsluttet, men forskellen i størrelse og antal kontakter er indlysende: telefonstikket har højst fire, og her er der otte. Ikke desto mindre ligner installationsproceduren for RJ-45-stikket ret installationen af ​​en telefonstik.

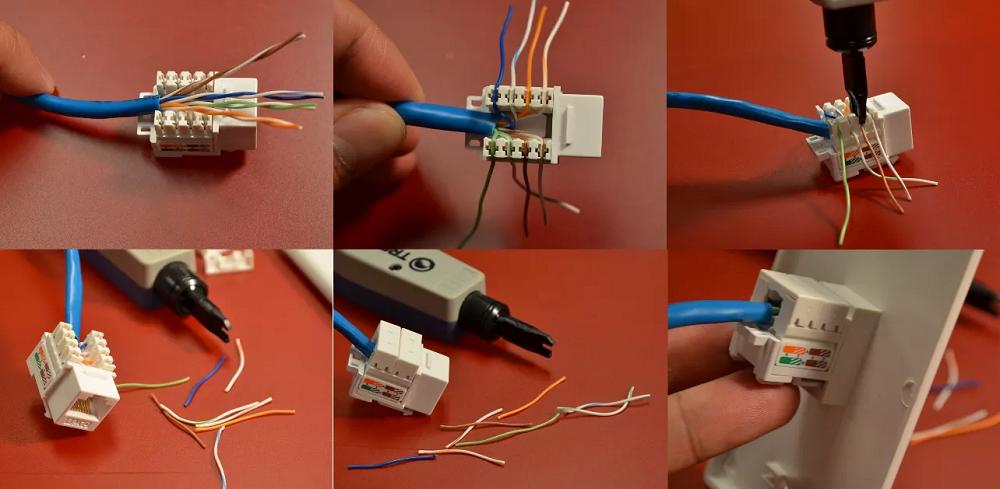

En umonteret stikkontakt er klar til at føre et snoet par ind i det, du behøver bare at stribe ledningerne. Hver ledning vikles på sin egen terminal i henhold til diagrammet, hvorefter terminalblokken lukkes med et eventuelt dæksel. Derefter monteres sokkelhuset på væggen, og en monteringsplade med klemmer er skruet fast på det (hvorpå alle snoede partråde allerede er fastgjort). Endelig er frontpanelet på stikkontakten installeret, og du kan tilslutte kablet.

To muligheder for tilslutning af et internetkabel til en stikkontakt (type A og type B):

Informationsstik er forskellige i installationsmetoden - de er eksterne og interne.

Den interne udgang er installeret i en forberedt udsparing i væggen, hvor stikket først fastgøres med en skrue, derefter monteres et aftageligt stik, og det ydre panel fastgøres ved enden. Et eksternt stikkontakt har normalt et bagerste stik med knivkontakter, der gennemborer snoede parkerne gennem isolering, så installationen er lettere.

Stikkene leveres med indbyggede og udskiftelige moduler til tilslutning af kablet. Produkter med plug-in-moduler gør det muligt at ændre kombinationer af forbindelsestyper og netværkskategorier og tillader også reparation af indersiden af ​​stikkontakten, hvis det er nødvendigt.Stikkontakter med indbyggede moduler leveres straks med en uerstattelig afskærmet plade, så i tilfælde af en funktionsfejl skal du bare skifte hele stikkontakten.

Når du vælger et informationsudløb, er det vigtigt først at overveje behovet for yderligere stik - om det er nødvendigt. Det kan være, at stikkontakten i et af værelserne bliver nødt til at betjene flere netværksenheder (for eksempel en computer og en smart TV-set-top-boks) eller en stikkontakt er nok. Under alle omstændigheder er det bedre, når man køber, at foretrække en betroet producent, dette vil garantere kvaliteten og pålideligheden af ​​afsætningen og Internettet.
