Hvad er berøringsspænding?

Berøringsspænding er den spænding, der forekommer på kroppen af ​​en person eller dyr på tidspunktet for dens samtidige kontakt med et par punkter af en strømførende leder eller med et par ledende dele af elektrisk udstyr, for eksempel en ledning i beskadiget isolering.

Generelt henviser begrebet ”berøringsspænding” til to ledende dele, der er åbne for kontakt, eller til en åben ledende del og et sted på overfladen af ​​jorden eller gulvet, som en person eller et dyr står på. Hvis endda en person eller et dyr ikke i øjeblikket befinder sig på det angivne sted, kan man i det mindste bedømme den forventede berøringsspænding, dvs. dens estimerede værdi.

Fare for kontaktbelastning

Hvis isolering af elektrisk udstyr eller isolering af forsyningskabler, ledninger i det mindste delvist er beskadiget, er der stor sandsynlighed for, at en vis spænding vil vises på husene til sådant udstyr og på strukturer, som dette udstyr er i kontakt med.

For eksempel rører en person, der står på jorden, rammen af ​​en eller anden installation, som (rammen) af en eller anden grund viste sig at være tændt, selvom den er jordet på samme tid. I dette tilfælde vil den potentielle forskel mellem punkterne på jorden, hvor den menneskelige fod er placeret, og kroppen på det sted, hvor kontakten opstår, være den numeriske værdi af berøringsspændingen.

Hvis denne spænding er sikker (inden for 2 volt vekslende spænding), er der ingen grund til spænding, men hvis den er meget højere (hvis mindst overstiger 36 volt vekselstrøm), kan dette være farligt.

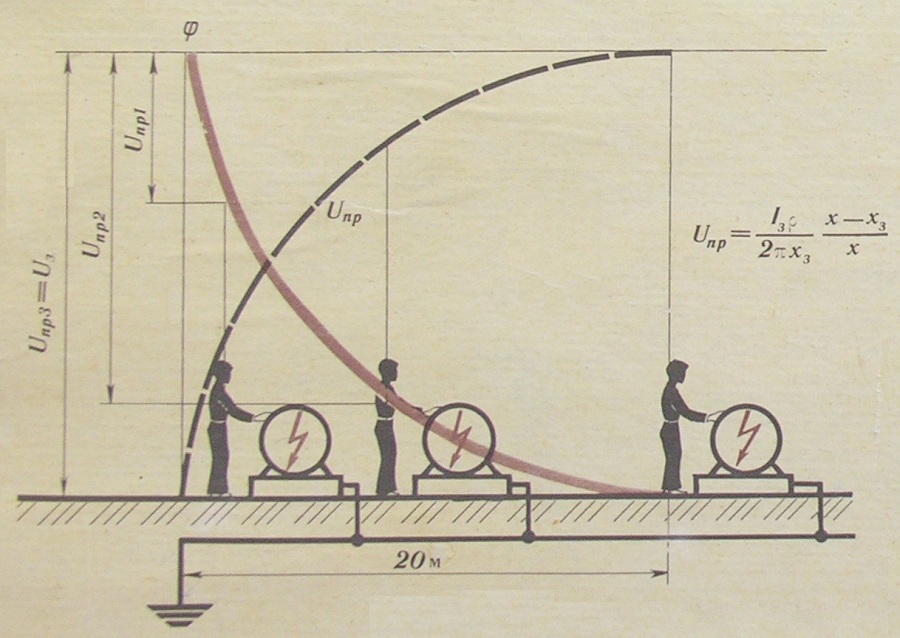

Når en person bevæger sig væk fra installationen, øges størrelsen af ​​berøringsspændingen for ham. Uden for den aktuelle spredningszone fra installationen vil berøringsspændingen være lig med spændingen direkte på udstyrets hus i forhold til jorden. Her er spredningszonen den del af jorden, over hvilken potentialet, når installationens dele lukkes under spænding til jorden, er lig med nul.

Den vigtigste måde at beskytte mod elektrisk stød er pålidelig isolering.

De vigtigste måder at beskytte mennesker mod kontakt med spænding er isolering af strømførende dele af elektrisk udstyr, placering af farlige dele i højder, der er uopnåelige uden specielt udstyr, installation af afskærmninger og alarmer med farlig nærhed, tilstedeværelsen af ​​plakater og tegn, der advarer om fare, og selvfølgelig dielektrisk personlig beskyttelsesudstyr. I mellemtiden er ingen af ​​de nævnte beskyttelsesmetoder universelle, derfor er det bedre at anvende flere på én gang.

Så tilgængeligheden af ​​pålidelig isolering af strømførende dele er den vigtigste betingelse for sikkerhed ved drift af elektriske installationer. Det vigtigste kendetegn ved isolering er dens modstand.

I henhold til PUE, kabelisoleringsmodstandselv de, der arbejder med spændinger under 1000 volt, bør ikke være mindre end 0,5 MΩ for ledningen i hver fase, og for viklingerne af statorer af elektriske motorer når den regulerede værdi 1 MΩ ved stuetemperatur!

Den nederste linje er, at når en person berører for eksempel en bare ledning, bestemmes strømmen gennem hans krop af modstanden i selve kroppen og spændingen ved berøring under strømforhold. Men når en person rører ved en isoleret ledning, er isolationsmodstanden i serie forbundet med personens krop, og spændingsfaldet, såvel som strømmen gennem kroppen, er meget mindre, og personen under disse forhold er mere beskyttet mod elektrisk stød.
