Design, konfiguration og brug af multifunktionstimeren TE 15
I hverdagen bruger vi mange elektriske mekanismer, hvis regelmæssighed af brug antyder, at processen automatiseres. For eksempel styring af udendørsbelysning eller en brøndpumpe. Denne idé er ikke ny, og der er mange enheder til dette formål, der har modtaget et fælles navn - tidsrelæ.
Den programmerbare ugentlige timer elektroniske TE 15 (fig. 1) er en enhed, der kan styre mange husholdningsapparater. Han er et levende eksempel på fordelene ved moderne teknologi. For at bekræfte dette skal du bare huske, hvilke enheder der måtte bruges før.
Figur 1. Digital timer - maksimal funktionalitet, intet mere
Lidt historie
Tidligere var en mekanisk timer populær. Indbygget i stikkontakten kan det tænde for husholdningsapparater i en bestemt periode (se fig. 2). Faktisk var det en nedtællingsur, og derfor var dens omfang begrænset.
Figur 2. Et af værkerne i den kinesiske industri - “Kitchen timer”
Faktisk er dette en regelmæssig afsætningsmulighed med en timer, toppen af populariteten af sådanne enheder kom i midten af 80'erne af forrige århundrede.
Efterhånden som tiden gik, blev mekaniske apparater gradvist erstattet af elektromekaniske apparater, og til gengæld blev de erstattet af elektroniske apparater, såsom et elektronisk stopur.
Funktionerne af disse enheder er udvidet markant. Nu er det skiftet til digitale enheder, endnu et år eller to og smart hjem koncept vil foretage sine egne justeringer.
Lad os komme tilbage til artiklen.
Designfunktioner
Som enhver enhed af denne type består TE 15 af følgende strukturelle elementer:
-
lille størrelse switching strømforsyningsenhed;
-
mikroprocessor og dens elektroniske bånd;
-
informativ LCD-skærm;
-
interface kontrolenhed (knapper til programmering);
-
relæ tilslutning eller frakobling af lasten;
-
batteri (det er nødvendigt at gemme indstillingerne, hvis strømmen er slukket).
Tilstedeværelsen af en programmerbar mikroprocessor giver dig mulighed for at indstille otte forskellige cyklusser med programmer, der kontrollerer belastningen. Dette gøres ved hjælp af knapperne, der er installeret på frontpanelet (fig. 3).
Informationsdisplayet kan fungere i to tilstande: vis det aktuelle tidspunkt og bruges, når du indstiller driftsformer.
Figur 3. Knap til kontrolenhed
justering
Detaljerede programmeringsinstruktioner, en manual og et ledningsdiagram følger med enheden. Derfor overvejer vi denne del kort for at huske detaljerne.
Kort programmeringsvejledning
Handlingers algoritme:
1. Sæt strøm på timeren.
2. Tryk på “Reset” -knappen (markeret med en rød oval i figur 4).
Figur 4. Nulstil knap
3. Vent til afslutningen af statusundersøgelsesproceduren (varer ca. otte sekunder), og en omvendt rapport tændes på indikatoren.
4. Indstil de aktuelle tidsdata og dato. Som standard er tiden indstillet i 24-timers tilstand, for at skifte til 12-timers display, tryk på den knap, over hvilken symbolskiven vises, markeret i figur 5, og hold den i denne tilstand i mindst fem sekunder. Efter denne periode viser displayet valget mellem “AM” og “PM” (før middag eller efter). For at skifte tilbage til 24-timers tilstand skal du trykke på denne knap igen.
Figur 5. Knappen til valg af tidstilstand markeres med rødt
5. Når du har valgt displaytilstand, skal du indstille de aktuelle tidsparametre. For at gøre dette, hold knappen nede med drejeknappen (se fig. 5) og tryk på “D +” (fig. 6 er markeret med rødt). Dermed vælges ugedagen.Betegnelserne "MO", "TU", "WE", "TH", "FR", "SA", "SU" er de engelske forkortelser for ugens dage med de to første bogstaver, de svarer til mandag, tirsdag, onsdag, Torsdag, fredag, lørdag og søndag.
Tiden indstilles ved hjælp af knapperne “H +” og “M +” (markeret med grønt og blåt i figur 6), som timer og minutter indstilles til.
Figur 6. Knapper til indstilling af ugedag og klokkeslæt
Figur 7. Knap til cyklusstyring
Når datoen er indstillet, og klokkeslættet er angivet, kan du begynde at programmere. Dette gøres som følger:
-
for at indstille den første driftscyklus skal du trykke på knappen angivet i figur 7;
-
derefter vælg ugedagen med "D +" -knappen (vist i rødt i figur 6);
-
indstil derefter den nøjagtige responstid ved hjælp af knapperne "H +" og "M +";
-
tryk på kontroltasten vist i figur 7 for at afslutte programmeringen af denne effektcyklus.
Styringen af de resterende cyklusser udføres på samme måde. Hvis der er behov for at deaktivere en af de etablerede betjeningstilstande, skal du bare trykke på kontrolknappen (fig. 7), vælge en cyklus og tænde "Mode" -tasten.
Dette apparat kan tænde eller slukke for det tilsluttede udstyr. Valget af denne indstilling udføres med knappen "Mode". Samtidig vises status for kontakterne på indikatoren: “Auto Fra” “Auto Til”, der svarer til åbne eller lukkede relækontakter.
Specifikationer og ledningsdiagram
Enheden er designet til at blive drevet af et elektrisk husholdningsnetværk, hvis tilladte spændingsområde er fra 180V til 264V, ved en standardfrekvens på 50Hz. Den integrerede processor giver dig mulighed for at indstille op til otte on-off cyklusser med et minimum tidsinterval på mindst et minut. Tilstedeværelsen af et backupbatteri giver dig mulighed for at gemme aktuelle indstillinger, selv når enheden er afbrudt fra netværket.
Enhedens interne relæ kan skifte belastning med en strømstyrke på op til 16A. Huset har en beskyttelsesgrad IP20.
Den tilladte timerfejl er højst to sekunder om dagen, hvilket er acceptabelt for enheder i denne klasse.
Tilstedeværelsen af et backupbatteri giver dig mulighed for at gemme indstillinger, selv når enheden er afbrudt fra netværket.
Hvad angår slidstyrke afhænger det af producenten, for eksempel TDM Electric eller EKF sikrer, at deres produkter kan modstå mere end en million on-off cykler.
Enheden er udstyret med en DIN-skinneholder, 35 mm bred.
Dimensionerne på timeren er 82x36x66mm, og vægten er kun 150 gram.
Enheden forbliver i drift ved en omgivelsestemperatur fra -10 ° C til 40 ° C og en relativ fugtighed på højst 98%.

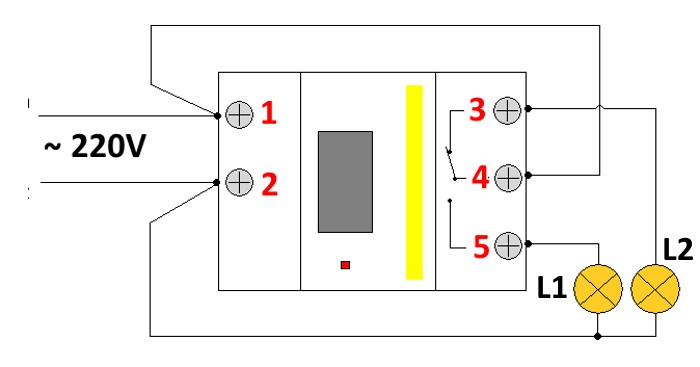

For korrekt tilslutning af enheden skal du ledes af kredsløbet vist i figur 8.
Figur 8. Indlæs forbindelse
Som du kan se, er forbindelsesprincippet ganske enkelt: spænding tilføres kontakterne "1" og "2", belastningen er forbundet til kontakterne "3" og / eller "5". Med den angivne tilslutningsmetode slukkes lampen L1, og L2 tændes. Når enheden fungerer, ændrer situationen sig. L2 - slukker, L1 - lyser.
ansøgning
Hvis du bruger en sådan enhed, del i kommentarerne til artiklen til hvilke formål den bruges, kan disse oplysninger være nyttige for nogen.
Dmitry Makarov
