Enkle fjernbetjeningsenheder til elektriske modtagere via telefon
I dag er der allerede mange industrielle enheder, der kontrolleres af GSM (Global System for Mobile Communication) -standarden - en digital standard for mobilkommunikation eller en nu velkendt mobiltelefon. Det er det indbrudsalarmforskellige styreskabe til industrielt udstyr eller blot separate stikkontakter, som vist i figur 1.
Udseendet er en almindelig adapter, der tilsluttes en stikkontakt. Lasten kan tændes ved ringning eller transmission. sms med mobiltelefon. Det er også muligt manuel kontrol med to knapper placeret på frontpanelet. Strømmen, der skiftes af sådanne stikkontakter, afhængigt af modellen, ligger i området 1 - 5 kW, hvilket giver dig mulighed for at tænde for næsten enhver belastning.
Multikanalsstik er også produceret, ligesom en computerstart, som giver dig mulighed for at kontrollere den uafhængige drift af flere belastninger. Sådanne enheder er en af elementer af "smart hjem"og derfor er deres pris ret høj: Hvis du ser på Internettet, varierer priserne fra 1000 - 3500 eller flere rubler.
Figur 1 Fjernmodul sms ledelse
For eksempel en stik med fjernbetjening via sms (kan styres af 5 brugere) med integreret temperatursensor. Ved hjælp af sensoren kan stikket automatisk tænde og slukke husholdningsapparater i overensstemmelse med den omgivende temperatur:
Figur 2 Pstik med remote sms-ledelse
Endnu dyrere end individuelle stik er industrielle moduler. Som eksempel viser figur 2 tilbudet fra en online butik til salg af et DTMF-kontrolmodul.
Figur 3
Det var fra dette billede, at forkortelsen DTMF optrådte på overfladen indtil videre. Hvad er det, se nedenfor.
DTMF-signaler
I gamle telefoner blev opkald udført ved at dreje drejeknappen: en finger ringede til fjederen af dialeren for det krævede antal cifre, skiven drejede tilbage for at lukke kontakten, og der blev hørt klik i håndsættet. Et sådant sæt blev kaldt pulserende. Pulsopkald blev også brugt i moderne enheder med en trykknap-opringer.
I øjeblikket brugt, den såkaldte toneopkald. Prøv at ringe til et nummer på en fasttelefon - lyde med forskellig tonalitet høres på modtageren. Det lytter til DTMF-signaler, - Dobbeltfarvet multifrekvens, - To-tone multifrekvenssignal. Figur 4 viser en tabel, hvor numre og nogle tegn transmitteres, der transmitteres, når du ringer til et nummer.
Figur 4
For eksempel svarer tallet “1” til en kombination af frekvenser på 697 og 1209 Hz, og tallet “9” svarer til 852 og 1477 Hz. Frekvenserne er valgt, så de transmitteres sammen, de ikke danner harmoniske. Til dekodning af tonemeddelelser er der specialiserede mikrokredsløb - dekodere, for eksempel IL9270N, HM9270, MT8870. Dette er bare analoger fra forskellige virksomheder. De kan variere, selv i antallet af konklusioner, eller som nu på den fremmede måde af stifter (fra den engelske pin), men de udfører de samme funktioner.
Ud over disse specialiserede dekodere kan DTMF-signaler dekrypteres på digitale computere ved hjælp af Goertzel-algoritmen. Naturligvis kan disse signaler også dekodes ved hjælp af mikrokontrollere eller, som de undertiden kaldes, indlejrede computere.
Ud over at ringe til et DTMF-telefonnummer bruges teknologien i vid udstrækning i smarthemmesystemer, alarmer og alarmer. DTMF-tags bruges også i kommerciel radio- og tv-spredning.
DTMF-systemet blev udviklet tilbage i 1961, men nåede kun Rusland i halvfemserne af forrige århundrede.Først blev touch-tone-opkald leveret som en betalt tjeneste, men ikke overalt, da touch-tone-opkald kun er mulig på moderne digitale telefonsentraler. Generelt er antediluvianske relæstationer stadig i drift mange steder, hvilket tillader kun at bruge pulsopkald.
Og prøv nu at gøre en sådan oplevelse: Ring til cellen, ja, i det mindste til din kollega på arbejdspladsen, fordi du er i det samme rum hele dagen. Når han “har taget telefonen”, skal du trykke på alle numre på din telefon: DTMF-signaler i form af korte musikalske lyde vil blive lyttet til i dynamikken på hans telefon. (I henhold til fysiklovene kaldes musik lyde, der har en bestemt frekvens). For eksempel støj på gaden er det umuligt at overveje en musikalsk lyd.
De samme lyde er også til stede i dynamikken i et telefonhovedtelefon: punktet er lille, bare tilslut DTMF-dekoderen til headsetstikket, og her er du, en færdiggjort kontrolenhed. I nogle tilfælde er antallet af kontrollerede belastninger kun én, og du er nødt til at slå det til eller fra når som helst.
Hjemmelavede fjernbetjeninger telefonstyring
Dernæst overvejes flere enkle enheder, og en af dem udføres simpelthen på et relæ og på kun et.
Et par ord om betjening af kredsløbet. Grundlaget for enheden er et polariseret relæ. Som det ses af diagrammet, har det to spoler, der er tændt på en sådan måde, at når spændingen påføres en spole, tiltrækkes relæaraturet til en kerne og forbliver i denne position, selvom der ikke længere er nogen spænding på spolen - der er en magnet inde i relæet.
For at slå ankeret tilbage er det nødvendigt at påføre spænding, i det mindste en puls med tilstrækkelig varighed og amplitude, til en anden spole. Ankeret forbliver i trukket tilstand, selv når forsyningsspændingen fjernes. Husker det ikke rigtig RS - trigger?
Enheden drives fra netværket gennem en halvbølgeafligeren D1, R1, R2, C1. På kondensatoren Cl opnås en spænding på ca. 24V. Naturligvis gøres dette i strid med alle sikkerhedsforskrifter, men forfatteren forsikrer, at hvis du ikke specielt bliver uforskammet og ikke går, hvor du ikke behøver, så ... Tja, generelt vil alt ordne sig!
Telefonen skal have en vibrerende alarm: det er til dens kontakter, at optokopplerrelæet IC1 tilsluttes, i diagrammet er det modstanden R4 og output fra optokoppleren 1. Forbindelsespolariteten vises på figuren. Når der er tilsluttet en telefon, skal polariteten af spændingen ved vibrationsalarmen kontrolleres ved hjælp af en multimeter eller en LED med en modstand.
Når vibro fungerer, åbnes udgangstransistoren inde i optokobleren (stifter 5 og 6). Kondensator C4 lades fra strømkilden gennem højre vikling af relæet og den åbne transistor på optokoppleren. Relæarmen skifter til venstre spole, og ved kontakt K1.2 tændes magnetisk starterog ved kontakt K1.1 forbereder den venstre spole til næste skift.
Kondensator C4 udledes gennem modstand R3 i cirka fem minutter, i hvilket tidsrum afsendelse fra telefonen ikke ændrer enhedens status. Med al sin åbenlyse enkelhed har enheden en betydelig ulempe: muligheden for at få et eksotisk polariseret relæ, og endda det nødvendige pas, er nu næsten nul. Dette er skrevet selv af forfatteren af ordningen i hans beskrivelse.
En anden enkel styreenhed er vist på figuren. 5.
billede 5. Telefonbelastningskredsløb
Det udføres på en specialiseret chip - en signaldekoder DTMFMT8870. Formålet med denne enhed i forfatterens ydelse er at tænde og genstarte computeren eksternt. Enheden fungerer som følger. Efter at du har ringet til dette nummer, efter at du har taget håndsætskiven 1 eller 2, hvilket svarer til at tænde for POWER-computeren eller genstarte RESET.
Kredsløbet modtager strøm direkte fra mobiltelefonen, output-transistorer fra optokopplerne er forbundet parallelt med de tilsvarende knapper på computeren.PC817-optokoblere bruges i vid udstrækning til at skifte strømforsyning, fra computer til mobiltelefonopladere.
Enheden er tilsluttet headsetstikket, til højttalerstifterne, som DTMF-signaler som beskrevet ovenfor vises på. Hovedfejlen i dette skema ved gentagelse er, at telefonen automatisk skal hente håndsættet, når headsettet er tilsluttet. Og ikke alle telefoner har en sådan mulighed.

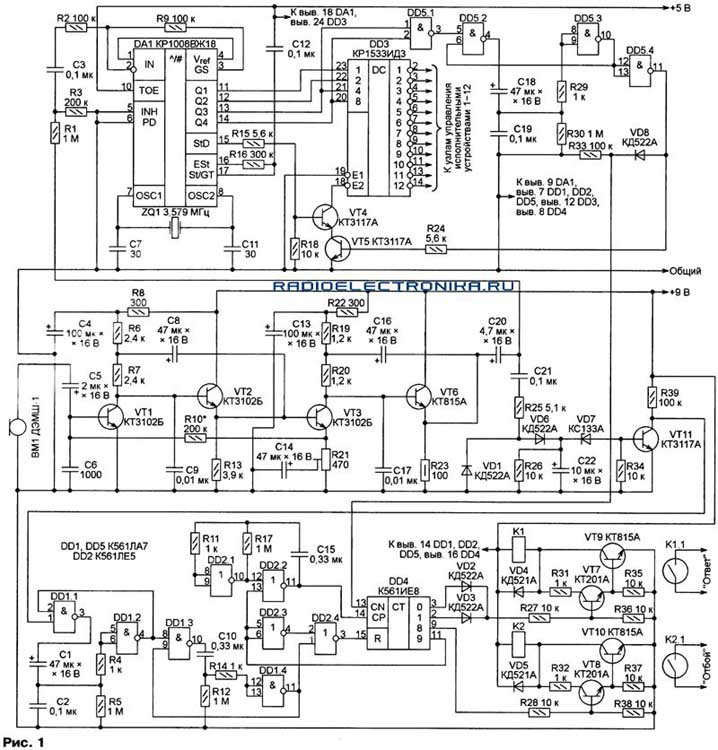

billede 6. Diagram over telefonstyringsenhed (klik på billedet for at forstørre)
Kredsløbet er hardwarebaseret, dvs. Den indeholder ikke mikrokontrollere, der kræver software; al logik for arbejdet opnås på grund af selve kredsløbet.
Telefonens opkald modtages af mikrofonen, forstærket til det ønskede niveau af en forstærker, hvilket resulterer i, at et relæ aktiveres, hvis kontakter er forbundet til svar-knappen (afhentning af håndsættet). Efter at dette relæ er aktiveret, startes en tidsforsinkelse på ca. 7 sekunder. Hvis du har tid til at trykke på de nødvendige taster, sendes DTMF-signalet til DA1-dekoderen, hvis udgangssignaler kan tilsluttes via DD3-dekoderen via et relæ for at frakoble op til 12 belastninger.
Efter 7 sekunder fungerer “Hang up” -relæet (dets kontakter er forbundet med “hang up” -knappen), for yderligere kontrol skal du bruge et andet opkald. Således viser det sig, at telefonen, bare det hele, vil blive indpakket med ledninger: ledninger fra relæet til knapperne og også output fra DTMF-signalet fra headsetstikket.
Et enklere skema, der henviser til antallet af dele, vises i figuren. 7.

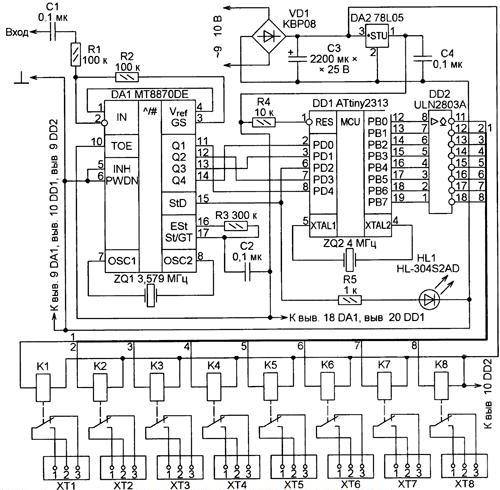

billede 7. Diagram over telefonstyringsenhed (klik på billedet for at forstørre)
Det er her, telefonen med automatisk afhentning af håndsættet bruges, når headsettet er tilsluttet, så du ikke behøver at lodde til knapperne, bare tilslut headsetstikket. Dette kredsløb giver kontrol over 8 belastninger, kontrolkommandoer er vist i kredsløbsbeskrivelsen.
Men disse ordninger er slet ikke dem, der blev kaldt de mest komplekse og seriøse i begyndelsen af artiklen. Der er dem, der bruger det indbyggede GSM SIM300D-modul i stedet for den gamle mobiltelefon. Dens pris er 4200 rubler. Det er sandt, at det allerede er afbrudt. Det er i dette modul, at SIM-kortet er isat.
For mere information om, hvordan man uafhængigt samler og programmerer en fjernbetjeningsenhed under oprettelse, skal du læse her:
En trin-for-trin-instruktion om, hvordan man uafhængigt samler og konfigurerer en lastkontrolenhed på en mobiltelefon -
