Sådan vælges, konfigureres og tilsluttes et fotorelæ til udendørs eller indendørs belysning



Sådan vælges, konfigureres og tilsluttes et fotorelæI begyndelsen af ​​forrige århundrede var der i mange byer et unikt erhverv - en lampe. Dette var en mand, der var engageret i gadebelysning. Med begyndelsen af ​​skumringen tændte han lys hver dag og om morgenen slukkede dem.

I dag kaldes automatiske enheder “Twilight switches” eller “photo relay”.


udseende

Twilight-afbrydere produceres af producenter med forskellige elektriske egenskaber, driftsparametre og design til forskellige formål.

De kan designes til at arbejde indendørs, for eksempel til at belyse trappeopgang af trapper eller bruges udendørs under påvirkning af nedbør.


Funktionsprincip

Alle fotorelays er forenet af det faktum, at de fungerer i henhold til en enkelt lov, som skemaet nedenfor viser.

Den lysende strøm af solstråling opfattes af en speciel sensor, der genererer en elektrisk strøm med en proportional værdi. Når belysningen falder, falder værdien af ​​den genererede strøm. Da galleriet er meget lille, forstærkes det og føres til relæet - en aktuator, der kombinerer den logiske del i dens design.

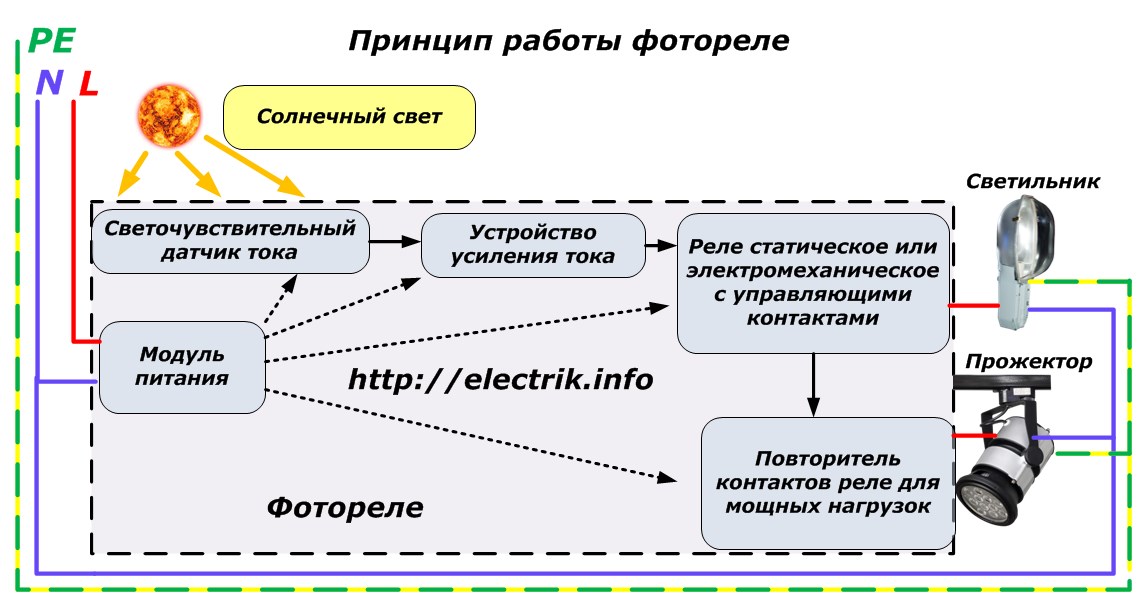

Princippet for betjening af fotorelæet

Relækontakterne styrer armaturernes funktion eller om nødvendigt starteren til kraftige spotlights.

Typer af fotorelæ

Fotosensitivt element kan have en anden enhed og arbejde på basis af:

  • en fotoresistor, der ændrer sin elektriske modstand under påvirkning af en lysstrøm;

  • en fotodiode, der konverterer lys til ladninger af elektricitet på grund af processer, der forekommer i p-n-kryds;

  • en fototransistor, der konverterer lys til bevægelse af elektriske ladninger som følge af elektronhulleledning;

  • fotothyristor - en optoelektronisk halvlederanordning med et design, der ligner en konventionel tyristor;

  • flerlags fotoimistor.



photoresistor - Dette er et halvlederprodukt, der under påvirkning af en skiftende strøm af lyskvanta proportionalt konverterer dets elektriske modstand.

Kommunalt fotoresistorarbejde

Når en fotoresistor er forbundet med en kilde til stabiliseret EMF gennem en belastningsmodstand R, etableres en strøm afhængig af belysning i kredsløbet.

Fotoresistorens udseende

fotodiode konverterer lysstråling til elektrisk strøm og kan arbejde i kredsløb:

  • med påført ekstern omvendt spænding;

  • uden ham.

Prinsippet for drift af fotodioden

fototransistor - Dette er en almindelig transistor, der er følsom over for lysstrøm. Det kan laves som et felt eller bipolær transistor med en n-p-n- eller p-n-p-struktur og en base, der er bestrålet med lys. Ændring af belysningsmængden påvirker værdien af ​​den elektriske strøm i det tilsluttede kredsløb.

Følsomheden over for lys fra fototransistorer er højere end for fotodioder. Derfor er brugen mere lovende.

Princippet om betjening af fototransistor

Foto tyristor fungerer også som en analog til en konventionel tyristor, men den styres af lysstrømmen og skifter fra en lukket tilstand til en åben tilstand (og vice versa), når belysningen når en bestemt tærskelværdi.

Størrelsen på den strøm, der passerer gennem kontrolelektroden, kan du justere indstillingerne for betjening af fototyristor.

Kommunal fototyristordrift

Fotosemistor har et større antal lag med elektronisk ledning og hulledningsevne, er det vanskeligere at fremstille. Men den styres også af lysstrømmen, der indfaldes på den, som bestråler et af de frie halvlederlag.

Princippet om brug af fotomasteren

For mere information om arrangementet af fotosensorer (fotoresistorer, fotodioder og fototransistorer), se her: Fotosensorer og deres anvendelse


Nøglespecifikationer

Valget af fotorelæ til forskellige driftsbetingelser påvirkes af:

  • fotocellens følsomhed over for lysstrømmen;

  • forsyningsspænding;

  • strømforbrug ved belysningsanordninger;

  • arbejdsmiljø omkring skumringskontakten.


følsomhed bestemmes af forholdet mellem den oprettede lysstrøm og værdien af ​​den lysstrøm, der indtræffer på lyselementet. Det måles i [μA / lm]. Da fotoceller reagerer på lysintensitet og -frekvens, er følsomheden opdelt i:

  • spektral forbundet med frekvens;

  • integreret, kendetegnet ved intensiteten af ​​den indfaldende lysstrøm.


Spektral lysfølsomhed Det bruges til at evaluere funktionen af ​​fotocellen ved en bestemt frekvens af lysvibrationer, for eksempel det usynlige infrarøde område. Integral følsomhed er beregnet til analyse og drift af den totale totale lysstrøm, der har spektre fra ultraviolet til den infrarøde del.


Nominel spænding fotorelay angivet i dokumentationen og på selve enhedens hus. Enheder, der er produceret i udlandet, er muligvis ikke egnede til drift i CIS-landene på grund af andre værdier af forsyningsspændinger, der er anvendt i forskellige lande i verden.


Strøm fra lamper, der er forbundet til fotorelæet skaber en belastning på enhedens udgangskontakter, der kan brænde ud i tilfælde af overskridelse af de tilladte designværdier. Derfor vælger man altid dette spørgsmål, når man vælger design af en skumringsafbryder.

I det tilfælde, hvor en bestemt foto relæ model, som er egnet til alle parametre undtagen værdien af ​​den tilsluttede belastning, kan du bruge en ekstra enhed - en kontaktor eller en starter, der styres ved at levere spænding til dens vikling fra fotorelæet. I dette tilfælde vil startkontaktens strømkontakter pendle belastningen fra kraftige armaturer pålideligt.

Almindelige skumringsafbrydere er designet til at arbejde med glødelamper, der bruger en aktiv belastning. Selvlysende og energibesparende lyskilder skaber yderligere reaktiv komponent, som begrænser mængden af ​​forbrugt strøm. Når du bruger dem, skal du oprette en margen for den tilsluttede belastning.

Arbejdsmiljøet, i hvilket fotorelæet er placeret, har en bestemt effekt på dens funktion. Ved udendørs forhold skal skumringskontakten anbringes i et forseglet kabinet, der beskytter elektronikken mod regn, fugt, støv og ved lave temperaturer - anvend desuden opvarmning.

Enheder, der opererer i boliger, har ikke brug for sådan beskyttelse.


Sådan forbindes fotorelæet til lamperne


Twilight switch installationsdiagram anvendes normalt på dens krop og er angivet i producentens dokumentation. Normalt bruges tre ledere til at forbinde:

  • arbejder med nul-netværk, der bruges til fotorelay og lamper samtidig;

  • den fase, der føres til indgangen til enheden;

  • potentiel ledning, der kommer ud af fotorelayet til lampen.

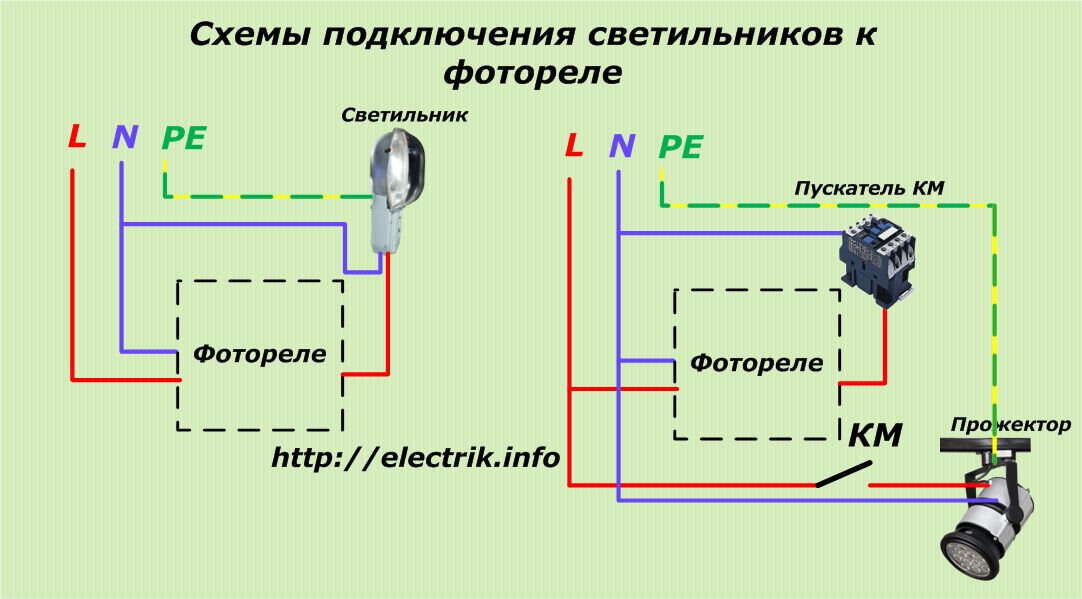

Ordninger til tilslutning af lamper til fotorelæet

Anvendelsen af ​​teknologier til mikroprocessoranordninger til fotorelay muliggjorde at udstyre dem med forskellige funktioner, der tager hensyn til specifikke driftsbetingelser, for eksempel at introducere bevægelsessensorer eller en timer i algoritmen for deres handlinger.

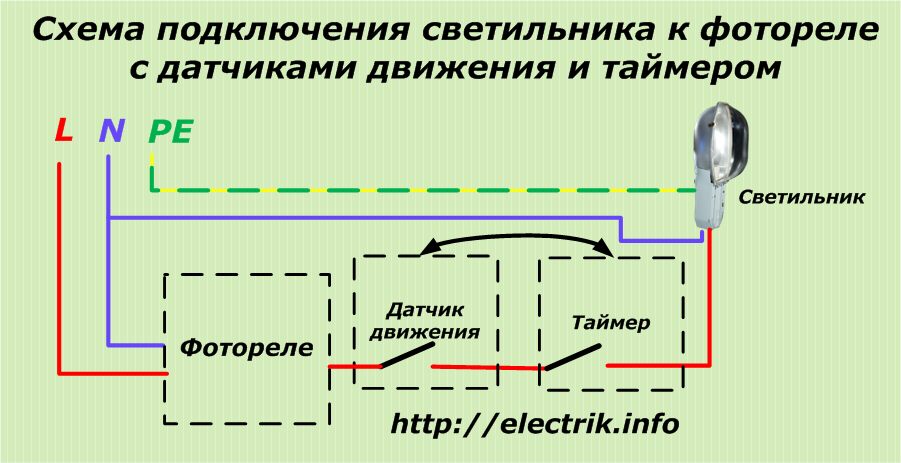

Skema med tilslutning af armaturer til et fotorelay med bevægelsessensorer og en timer

Skematisk vises timers og bevægelsesfølerens kontakter med en serieforbindelse til belastningen, men til at skifte komplekse belysningskredsløb til dyre modeller kan specielle algoritmer, der tager højde for specifikke opgaver, anvendes i den logiske enhed.

F.eks. Kan fotorelæet, der bruges til udendørs belysning, løsnes fra reaktionen på forlygter fra biler, der passerer enheden. Dette fjerner hyppig udløb, øger enhedens pålidelighed.

En bevægelsessensor med en timer ved skumringsafbryderen, der er installeret i indgangen til en bebyggelse i flere etager, muliggør betydelig energibesparelser. Lamper tændes, når en person vises på enhver landing i et tidsrum, der er tilstrækkeligt til at passere trappen. Deaktivering af dem er automatisk.


Indstilling af fotocells responsparametre

For enkle design er alle indstillinger indstillet fra fabrikken og kan ikke justeres under drift.

På avancerede fotoceller kan du ændre:

  • følsomhed over for lysstrømningen på fotocellen;

  • timer responstid;

  • parametre til betjening af bevægelsessensoren.

Disse parametre og deres regulatorer er specificeret i den tekniske beskrivelse.


Installationseksempler på almindelige skumringsafbrydere

De 6 fotos nedenfor viser tydeligt, hvor godt tre forskellige elektrikere udfører den samme type arbejde. Det skal bemærkes, at alle de viste armaturer styres af skumringsafbrydere under forskellige lysforhold.

1. Fotorelæet over indgangen til et lille indkøbscenter er smukt indstillet.

Installationseksempler på almindelige skumringsafbrydere

2. Installation af en lampe med et fotorelæ over indgangsdøren til en fremstillingsvirksomhed.

Installationseksempler på almindelige skumringsafbrydere

3. Tre versioner af belysning med fotorelæ på forskellige trapper i samme trappe, lavet af en elektriker til boliger og fælles tjenester.

Installationseksempler på almindelige skumringsafbrydere

Afslutningsvis vil jeg stille et spørgsmål, men hvad synes du om sådanne mesters arbejde?

Se også: Sådan laver du et enkelt fotorelæ derhjemme


P. S. Denne artikel er i PDF-format:

Se også på elektrohomepro.com:

  • 12 volt fotorelæ med Aliexpress
  • Photorelay-ordninger til lysstyring
  • Den nemmeste skumringsafbryder (fotorelæ)
  • Belysningskontrol i huset
  • Moderne metoder til fjernbetjening af gadebelysning

  •
