Moderne metoder til fjernbetjening af gadebelysning

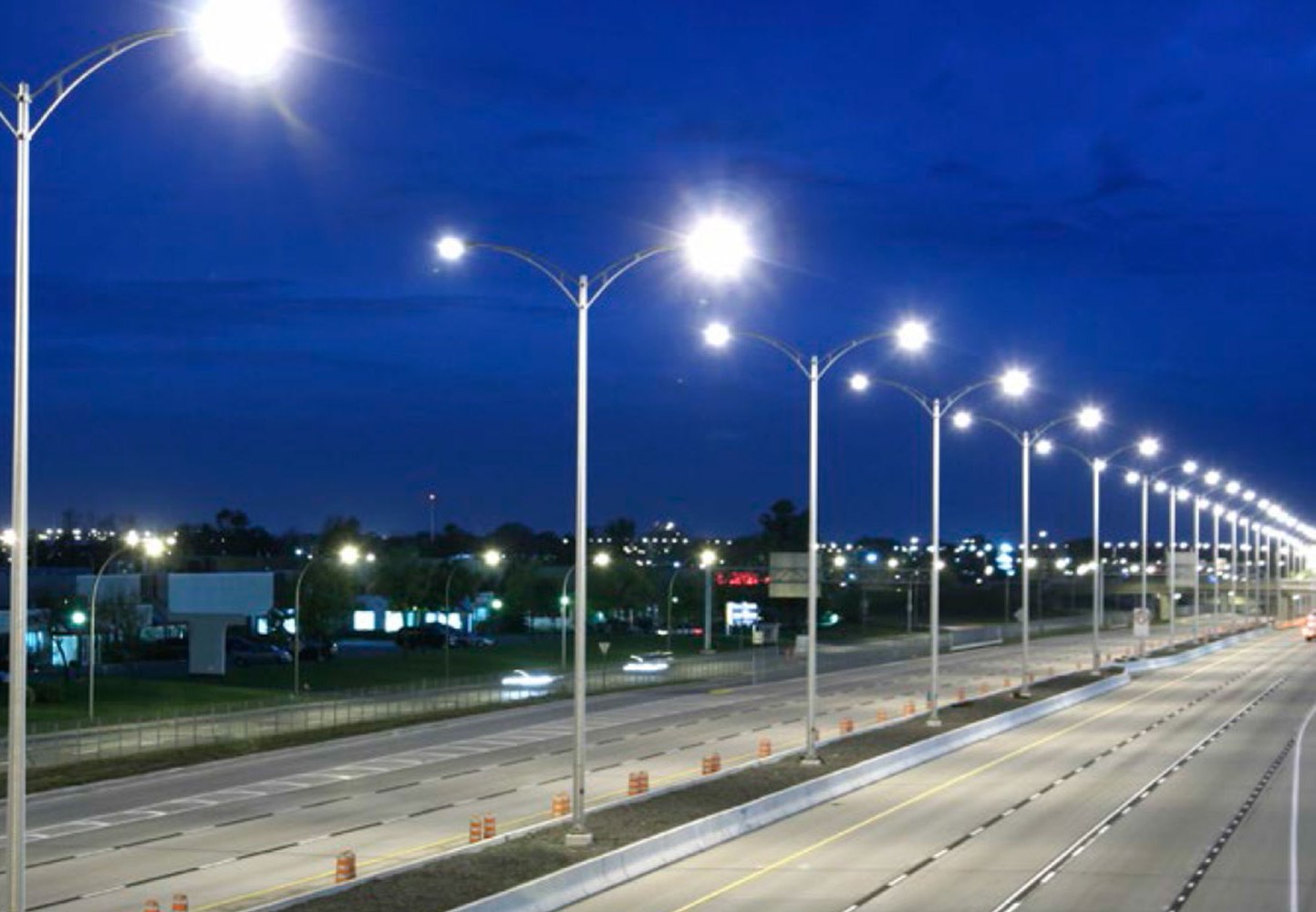

I enhver landsby på gaden er der belysningsanordninger. Som regel er dette kraftige lys installeret i overensstemmelse med infrastrukturkravene. Det er muligt at tænde og slukke for belysningsenhederne på det rigtige tidspunkt takket være brugen af ​​et tidsrelæ. Tilsvarende er det muligt at automatisere belysningen på en personlig plot, og det er let at foretage optimering - nogle steder tilføje bevægelses- eller tilstedeværelsessensorer - dette vil reducere energiforbruget markant.

Gadebelysningskontrol. Moderne måder.

Kontrolskab

Hjertet i belysningsautomatiseringssystemet er kontrolkabinettet. Her etableres kredsløb, der er ansvarlige for overvågning af belastningerne, for distribution af strøm, til beskyttelse af armaturrelæerne fra strømstød og fra kortslutninger. Dette er en slags automatiseret kontrolpanel.

Styreskabets udstyr skal vedligeholdes og opdateres fra tid til anden, så betjeningen af ​​kabler og kredsløb er sikker og pålidelig. På tidspunktet for rutinemæssig vedligeholdelse tændes skabet, og de dele, der er opdateret, udskiftes.

Styreskabets opgave er hovedsageligt at styre driften af ​​det rigtige relæ afhængigt af den aktuelle situation (afhængigt af tidspunktet på dagen, lysforholdene, tilstanden til tilstedeværelsesføleren). Derudover giver kontrolkabinettet en person, der bruger fjernbetjeningen, mulighed for hurtigt at justere intensiteten af ​​lysets glød under deres drift, efter at fotorelæet allerede har fungeret.

Du kan dybest set tilslutte noget til skabet. Start fra gadelygter på stænger, der skal aktiveres af foto relæ eller fra fjernbetjeningen, fortsætter med lysdioder langs de personlige stier, der lyser i skumringen, slutter med kranser på husets facade og en lampe over hovedindgangen til huset. Der er stort set ingen begrænsninger, en tilstrækkelig betingelse er, at en bestemt belysningsanordning på gaden falder inden for skabets og fjernbetjeningens handlingsfelt.

Strøm- og kontrolordninger

Traditionelt brugt i lampekraftforsyningskredsløb i kombination med relæer: magnetiske eller induktionsdæmpere. Mindre almindeligt giver elektroniske forkoblinger (da de forvrænger radiosignalet, en ustabil respons). Oftest - tidtagere til styring i henhold til kalenderen og tidspunktet på dagen (under hensyntagen til helligdage og weekender). På en eller anden måde kan der skilles mellem tre typer automatiserede gadebelysningsstyringsenheder: et fotorelæ til styring af belysningsniveauet, timersystem og et astrotimerbaseret system.

At tænde og slukke for lysenheder baseret på niveauet for den nuværende belysning er princippet for betjening af enheder, der kun er baseret på et fotorelæ.

I teorien giver denne tilgang dig mulighed for ideelt at kontrollere belysningen på gaden afhængigt af vejrforholdene og tidspunktet på dagen: i overskyet vejr vil lyset tænde tidligere end på en klar dag. Men faktisk har mange eksterne faktorer indflydelse på et sådant system, for eksempel ved at komme snavs på sensoren eller ændre temperaturen i kredsløbet - sådan optræder fejl i det normale, som en person ønskede, relæbetjening.

At udløse på et bestemt tidspunkt er princippet for enheder, der udelukkende er på en timer. Det betyder ikke noget, hvad vejret er, om det regner eller sner - om morgenen slukkes lyset for nattelysning, og om aftenen tændes det - i overensstemmelse med parametrene for den brugerdefinerede timer, der er indstillet af brugeren.Men hvad med det faktum, at dagslys forbliver om sommeren og aftager om vinteren? Dette er ulempen ved kredsløbene ganske enkelt på timeren, det vil være nødvendigt at udføre justeringer fra tid til anden.

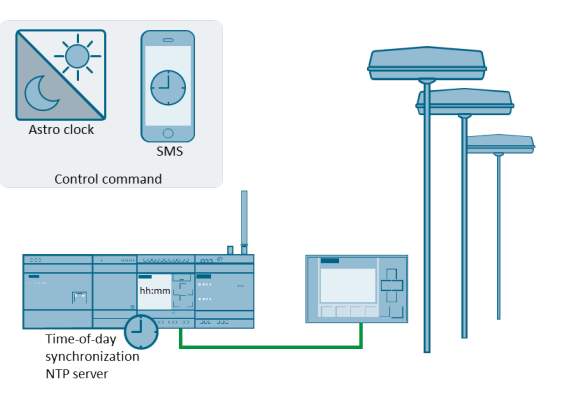

Mere fleksibelt system - astrotaymer. Denne type controller er en timer, kombineret med et program til sporing af den teoretiske bevægelse af solen over horisonten. Databasen om dynamikken i solens placering over terrænet med dine koordinater indlæses i controlleren, og jo mere perfekt programmet - jo mere nøjagtig betjening af automatiseringssystemet. Brugeren bliver nødt til at ændre systemets strømforsyning en gang hvert 3. år og bringe uret til controller.

Eksempler på gade- og udendørs belysningskontrol:

Brug af et fotorelæ til belysning

Brug af en spotlight med bevægelses- og lyssensor

Automatisk plotbelysning

Hvis du har brug for at automatisere belysningen af ​​en personlig plot, kan du, for visse økonomiske muligheder, lægge et separat kabel til hver af lysenhederne med sit eget fotorelæ. Kontrolskabe er installeret inde i huset og i nærheden af ​​porten. Skærmen fungerer, så forbruget af hver blok er proportionalt med antallet af kabelkanaler.

For at optimere systemet sætter de et af kontrolkabinetterne i nærheden af ​​porten og forbinder enheder med et fotorelæ og tilstedeværelsesdetektorså dens controller kontrollerer, for eksempel, kun belysningen langs havestien. Det andet skab (til fjernbetjening) er installeret inde i huset. Skemaet er enklere: lampernes kanaler kommer til kontrolenheden, og styringen udføres fra fjernbetjeningen.

Blokke med mange valgfri funktioner er populære, for eksempel fjernbetjening af fotorelæet, eller når der udstedes kommandoer fra skjoldet, såsom "slukke for omkredsen". Et standardskab kan simpelthen have 6 kanaler, hvoraf ikke alle kan bruges, men hvor meget der er behov for, for eksempel 2 eller 5.

Under installationen trækkes kablerne først fra belysningsanordningerne til kontrolkabinettet. Endvidere kan systemet forbedres. Det første forbedringstrin er, at hver lampe er udstyret med en batteridrevet controller til fjernbetjening over luften fra en fjernbetjening. En anden mulighed for fjernbetjening er at installere sensorer til modtagelse af radiobølger fra fjernbetjeningen.

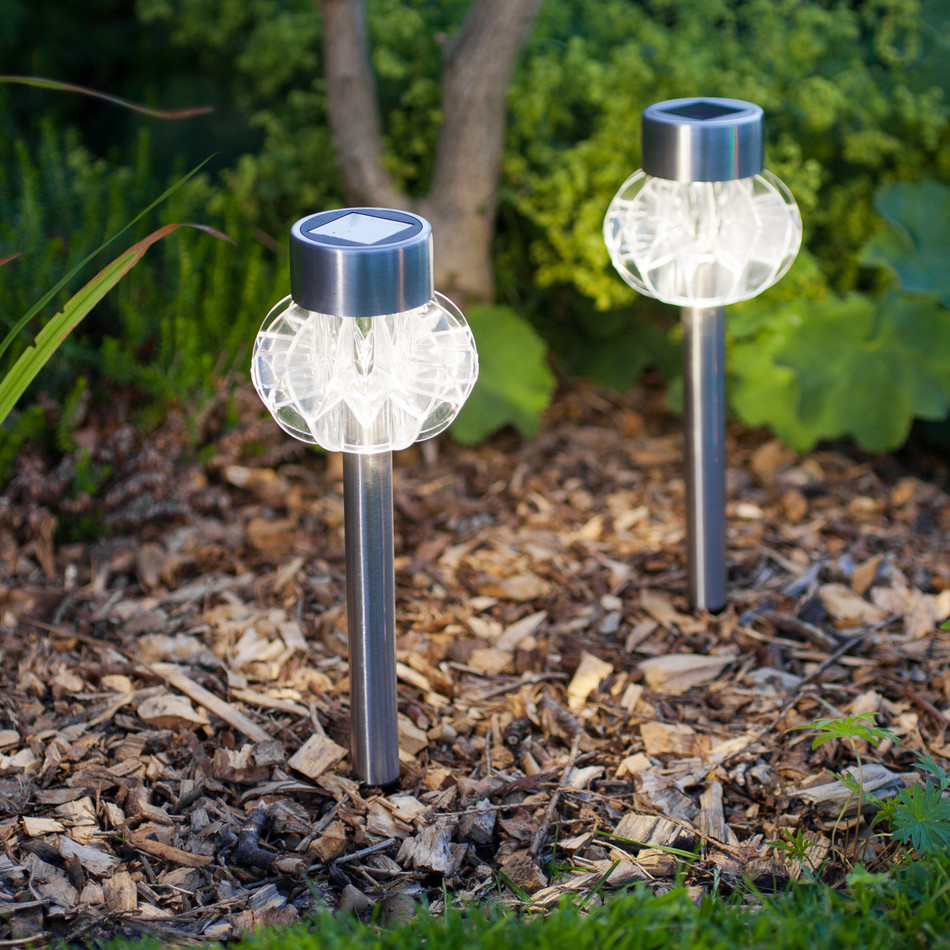

En af de mest populære løsninger er havepaneler til solpaneler. Hverken kabler eller kontrolkabinetter er påkrævet her, det er nok at sætte sensorer til fjernbetjeningen. Belysningsområder kan variere i kontrolfrekvenser, men sammen vil være i stand til at dække hele området.

Måder til fjernbetjening af gadebelysning

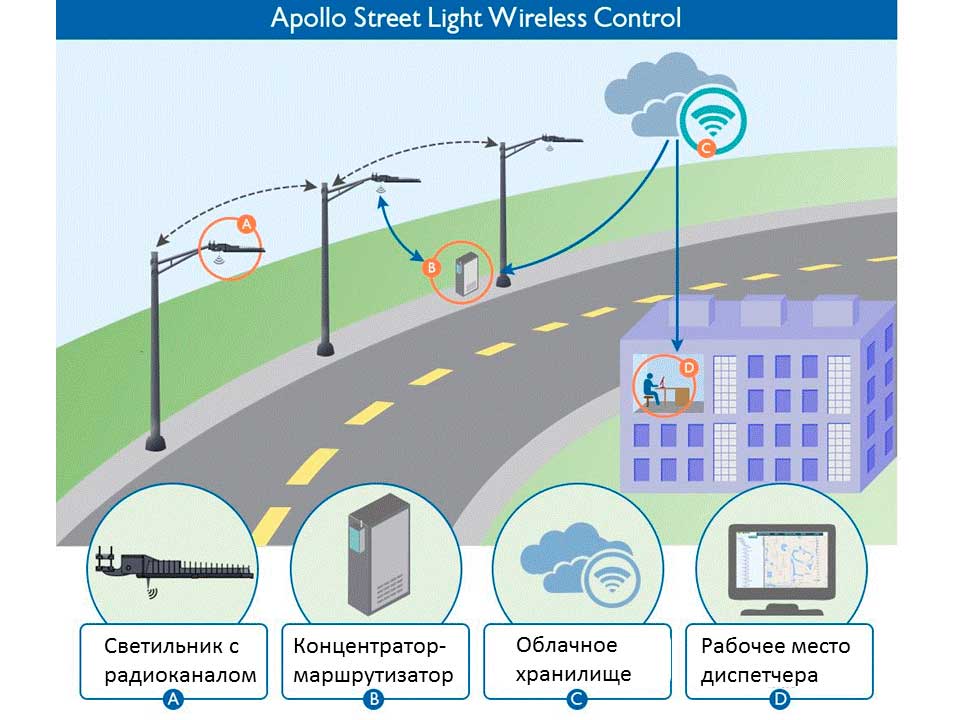

Fjernbetjening af belysningen på stedet er ofte forbundet med den obligatoriske installation af et distributionskort. Transmissionen af ​​styresignalet kan arrangeres på forskellige måder og ikke kun på en automatiseret digital måde, men også:

• RF-signal over et kabel til en separat enhed med et individuelt relæ;

• ved at styre fra en smartphone via GSM, især på et stort område;

• endelig et radiosignal.

Under alle omstændigheder er skemaet i en hierarkisk forstand bygget på baggrund af følgende algoritme: kontrolpaneler til en gruppe lamper eller relæer, derefter et kontrolkabinet til et bestemt territorium og til sidst hovedpanelet til styring af distriktets intelligente belysningsnetværk.
