Hvordan udføres markeringen under ledningsføring
En husmand, der planlægger at reparere en elektriker i sin lejlighed eller færdiggøre lægningen i et hus under opførelse, skal først tænke nøje igennem teknologien i det kommende arbejde og rækkefølgen af dets stadier, herunder markering af ledningerne. Ellers, som praksis viser, opstår der alvorlige fejl, der kræver investering af yderligere midler og tid.
Hvad betyder ordet markup?
Hvis vi vender os til afklaringen af verbet "mark" den forklarende ordbog for det russiske sprog, forklarer han det som en måling, markering, betegnelse på størrelsen på noget.
Med hensyn til ledninger såvel som tekniske systemer betyder det, at for markering skal du have:
1. genstand - en bygning af et hus eller en lejlighedslokale, hvor det vil være nødvendigt at lægge elektriske ledninger;
2. legemliggjort arbejde projekt master plan.
Med andre ord betyder markeringsprocessen at overføre papirtegninger, der er forberedt på forhånd af projektet, direkte til bygningens strukturelle elementer (vægge, gulv, loft) til placering af kabel- og trådruter, monteringsudtag, inventar, kontakter, koblingsbokse.
Ejere af visse elektrotekniske steder offentliggør artikler på Internettet, der forklarer processerne fra dets planlægning af projektet til lægning af kabler fra distributionspanelet til forbrugere og fastgørelseselementer i væggene under ledningsmarkeringerne. Dette er vildledende for mange læsere.
Forberedende fase
Ved markering skal masteren have følgende dokumenter i hænderne:
-
detaljerede elektriske kredsløb for hvert værelse og for hele bygningen som helhed, udviklet på baggrund af allerede arbejdsstandardløsninger;
-
installationstegninger, der angiver placeringen af hvert element i ledningen, suppleret med information om oplægning af lavstrømskredsløb (telefon, computernetværk, samtaleanlæg, antenner, alarm og andre kredsløb), gasledning, vandforsyning, varmesystemer, kloaksystemer for at tage hensyn til deres gensidige indflydelse.
Hvis du forsømmer denne regel ved at stole på ejerens rige livserfaring eller den store praksis med at udføre elektrisk arbejde af en besøgende elektriker, er der stor sandsynlighed for at begå fejl, der skal rettes i fremtiden.

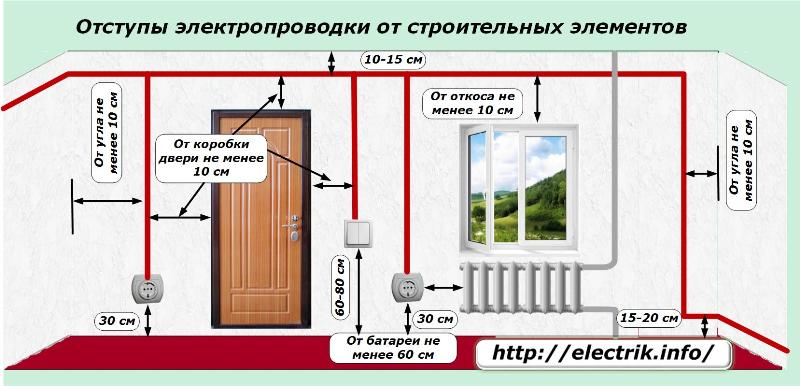

I ekstreme tilfælde, når der allerede ikke er tid til at designe, til reference og vejledning, kan du bruge de enkle anbefalinger til placering af elektriske ledninger vedrørende bygningskonstruktionselementerne, der er vist på billedet, selvom det stadig er bedre at henvise til bygningskoder og regler.
Alle ledninger og kabelkanaler her har kun vandret og lodret retning i rette vinkler. Det er ikke muligt at vilkårligt markere spor i en vinkel for at spare afstand. I driftsprocessen er der efter nogle år en mulighed for, at når man fastgør på møbler, hænger billeder… borehullet falder ned i den elektriske ledning og skaber en nødsituation.
Højde på stikkontakter og kontakter Det er ikke strengt reguleret, men vælges i henhold til lejernes ejere og præferencer. Ved ledninger i forhold til dør, vindue, varmebatteri, gaskomfur, tilstødende vægge og loft, skal man ledes af kravene i lovgivningsmæssig dokumentation.
Elektrisk ledningsføring er processen med at tegne linjer på vægge og loft. Til implementeringen er det nødvendigt at bruge mindst enkle tegneenheder:
-
lineal eller målebånd til måling af afstande;
-
markør, blyant eller kuglepen for at indikere linjer;
-
Plumb og niveau for at bestemme horisont og lodrette.
Dette enkle sæt fås fra næsten enhver hjemmemester.
Mærkning arbejde
Under reparation, udvidelse eller indledende installation af elektriske ledninger begynder markeringen med betegnelsen på væggene og loftet på de steder, hvor lamper, afbrydere, stikkontakter, koblingsbokse og lejlighedspanelet skal placeres i fremtiden. Det vil sige fra projekttegningerne, at dimensionerne på alle terminaler i lejlighedens elektriske udstyr, som skal forbindes med kabler og ledninger, overføres til bygningskonstruktionerne i rumelementerne i reel skala.
Sådan placeres disse varer i skjult ledningsføring det er nødvendigt at tegne grænserne for steder med uddybning af installationsbokse.
Det skal huskes, at:
-
lejlighedernes vægge kan jævnes, overtrækkes med et lag med stukket materiale eller med færdigplader til konstruktion;
-
ophængte eller ophængede strukturer kan monteres på bundloftet;
-
gulvets højde kan hæves på grund af yderligere gulve fra parket, laminat eller andre gulvbelægninger.
Alle disse elementer reducerer det indvendige rum i rummet og påvirker derved nøjagtigheden ved bestemmelse af ledningssteder.
Det skal bemærkes, at den strenge rektangulære geometri af lejlighederne under opførelsen af bygningen, som en trist regel for vores virkelighed, ofte ikke opretholdes. Derfor er det nødvendigt at bruge afstande fra de øverste og nederste hjørner af væggene, der er korrigeret for justering, i begyndelsen af dimensionen henvisning.
Dette forklares med det faktum, at den endelig afsluttede mærkning, der angiver størrelsen på indrykket fra de grundlæggende elementer, skulle blive grundlaget for den udøvende ordning, som en god ejer vil opbevare og bruge til al fremtidig genopbygning af lokaler for ikke at skade de allerede lagt ruter af kabler og ledninger.
Metoder til loftmærkning
For at udføre arbejdet skal du klatre i en lille højde. Til dette formål er det praktisk at bruge en almindelig bygningstrin. For at forhindre fald skal det monteres stabilt og låsestrimlerne og skruerne sidder ordentligt.
Normalt hænger en lille lampe i midten af rummet i små rum. For at bestemme installationspunktet er det praktisk at bruge metoden med diagonaler trukket fra forskellige vinkler på loftet. Denne metode vises på billedet til venstre.
Undertiden er det mere praktisk at tegne en diagonal på gulvet og markere midten af rummet på det med forbehold af geometrien i gulvet og loftet. Derefter løfter de loddelinjen op til loftet, så den skarpe ende af vægten stiger lidt over gulvet og peger på linjenes skæringspunkt. Derefter vil placeringen af den øverste ende af ledningen falde sammen med loftets midtpunkt. Det skal cirkles.
Hvis arbejdet har planer om at hænge flere inventar ud, er det i dette tilfælde nødvendigt at tegne en aksial linje langs loftet, som først er dannet ved at dele de modsatte sider i lige store sektioner og derefter forbinde de dannede punkter med en lige linje, som vist på det rigtige billede.
Når rummet er stort, og loftet skal deles med flere aksiale linier, er de tilsvarende modstående sider delt i yderligere lige store dele.
Advarsel! Når man lægger elektriske ledninger i loftet, er det umuligt at svække dets bærende struktur. Til dette formål er indbinding af loftsplader forbudt på grund af muligheden for, at de falder sammen.
Metoder til at tegne lige linjer i loftet
For at føre diagonaler og akser, der forbinder punkter i loftet, er der flere tekniske metoder.
Første måde baseret på brugen af en konstruktionsspån, der er imprægneret med farvepulver.Til dets brug anbefales det at arbejde med en assistent, der står på trappestigen og stiv sætter begyndelsen af ledningen på det første tilsigtede punkt til tegning af linjen.
Den anden arbejdstager lukker den forberedte ledning ud til slutpunktet, trækker den og fastgør også sin ende med en hånd. Når tråden er strækket godt, tager en af arbejderne den væk fra loftets overflade som en buestreng og slipper den pludselig ud.
Tråden, der returneres under den påførte spænding, bevæger sig drastisk til loftet og slår med den med en maling en klar og jævn linje.
Hvis der ikke er nogen speciel konstruktionstråd ved hånden, kan du bruge almindelig garn eller en lang snor, der skal imprægneres med kridt, smurt med sod eller en slags pulvermaling. Kvaliteten af linjen fremstillet på denne måde er testet af vores fjerne forfædre.
Sikkerheden for linierne, der er farvet på denne måde, skal dog først vurderes. Hvis malingen let brusebad, er det bedre at tegne yderligere linjer med en stabil farve.
Anden vej tegning af linjer i loftet er baseret på brugen af moderne laserpegere eller niveauer, der bruger dem i deres design.
De relativt lave omkostninger ved disse enheder gør dem overkommelige for hjemmelederen. Laserstrålen er tydeligt synlig på enhver overflade. Det er meget let at orientere og rette i rummet.
En arbejdstager sikter laserstrålen, og den anden på dette tidspunkt markerer loftets overflade. Efter tegning af linjerne anbefales det at kontrollere den udførte markup for at fjerne mulige fejl.
Vægmærkningsmetoder
Metoderne til at tegne linjer på vægge ved hjælp af blinkende tråde eller ved hjælp af en laserstråle fungerer på samme måde som på loftet. Kun her er det nødvendigt at tage højde for niveauet for deres placering i vandrette og lodrette plan. For at gøre dette skal du bruge lodlinjer og niveauer.
Fremme markeringen af moderne laserniveauer markant og skab to roterende bjælker i vinkelrette plan. Du kan arbejde med sådanne enheder og markere overfladen på væggene til en person. Imidlertid erhverver de en sådan enhed indtil videre kun til konstant arbejde med det på grund af de ret høje omkostninger.
Advarsel! Lange og dybe vandrette streger på bærende vægge svækker bygningsstrukturen og kan få dem til at kollapse.
Sekvensen af markeringsarbejde for kabellinjer
Det anbefales at starte denne operation, når markeringen af alle de andre elementer i ledningen er afsluttet, da kablerne skal forbinde dem langs den optimale sti.
Kabelplaceringer i fremtidige porte tegnes øjeblikkeligt, så den nødvendige bredde er klart defineret. På sådanne linjer er det lettere at køre en affasning eller skære riller på andre tilgængelige måder.
Mærkningen af kabelkanaler starter fra et gulv, lejlighed eller indgangspanel ind i huset. Først og fremmest er det altid nødvendigt at bestemme metoden til levering af spænding til tavlen, hvorfra alle lysnettet strækker sig. Dette vil lette resten af installationen og valg af optimale stier.
Efter at strømforsyningsstien til tavlen er indikeret, trækkes strømforsyningsenhedernes rækkefølge i rækkefølge, divergerende i alle rum. I dette tilfælde kan der opstå spørgsmål relateret til projektets problemer. De skal afklares og løses rettidigt.
Når placeringen af kabelruterne til alle værelser er tegnet, kan du gradvist begynde at markere ledningerne i hvert værelse. Det udføres i henhold til ovenstående regler og slutter, når alle linjer til tilslutning af stikkontakter, afbrydere og alle terminaler er trukket.
I nogle tilfælde bruges et rum under gulvet til at lægge elektriske kredsløb.Med et sådant projekt udføres skjult kabelføring, og steder, hvor de krydses hinanden, er det meget muligt, hvilket vil blive yderligere beskyttet mod skader.
Under gulvbelægningen skal kablerne køre helt uden at skabe skiftepunkter og forbindelser.
Som afslutning på artiklen skal det understreges endnu en gang, at det fuldt udbyggede ledningslayout fungerer som grundlag for at skabe en udøvende magtplan for lejligheden og huset, som under driften af bygningen i høj grad letter planlægningen og udførelsen af eventuelt efterfølgende arbejde.
Ejere af lejligheder gør det rigtige ved at tage billeder af slutfasen af markeringen og opbevare de fotos, der er taget på flere opbevaringsmedier ved hjælp af diskpladsen til internettjenester og cloud-opbevaring. Denne metode giver dig mulighed for at klarlægge på få år den detaljerede placering af alle ledningselementer, selvom alle oplysninger slettes fra computeren og kameraet.
