Sådan gør du strømforsyningen til lejligheden pålidelig

Mange husejere er bekymrede over den korrekte funktion af husholdningsapparater, sikkerheden ved elektriske ledninger og kvaliteten af ​​den indkommende elektricitet. I dette tilfælde opstår yderligere krav:

• forening baseret på brugen af ​​udstyr, der er fremstillet i henhold til gældende standarder i form af visse moduler;

• omkostningseffektivt arbejde baseret på implementering af principperne for effektive, energibesparende teknologier;

• miljøvenlig, sikker brug af materialer;

• praktisk, ergonomisk styring.

Alle disse spørgsmål tages i betragtning i lejlighedens strømforsyningsprojekt, hvis forberedelse kræver et godt kendskab til sikkerhedsforskrifter, drift af elektriske installationer, principperne for drift af elektriske apparater og deres strukturer, inklusive den seneste udvikling. En husmester, der har de elektriske teknikers tekniske færdigheder, der uafhængigt tager sig af et sådant job, er ret problematisk. Det er bedre at overføre dens implementering til en specialiseret organisation.

Strømforsyningsprojektet er et konsolideret dokument, der indeholder beregninger af de elektriske parametre på hjemmenetværket og først og fremmest krævet strømforbrug, som også kaldes tildelt eller tilladt. Dets værdi aftales mellem ejeren af ​​lejligheden, elleverandøren og regulerende organisationer.

Under godkendelse kan en licens fra den designende myndighed kræves. Hvis det ikke er indsendt, vil dokumenterne ikke blive godkendt.

Projektet overvejer også proceduren for brug af udstyr, enheder, elektriske materialer, angiver deres placering, den krævede mængde.

Detaljeret dokumentation om oprettelse og drift af elektriske ledninger i lokalerne er påkrævet:

• under opførelse af boliger til forbindelse til elektriske netværk;

• at gøre dig bekendt med lejligheden under dens køb;

• under planlægning og udførelse af større reparationer eller genopbygning af strømforsyningssystemet;

• i tilfælde af hyppige afbrydelser af elektrisk udstyr med beskyttelsesanordninger på grund af mangel på elektricitet til at gennemgå proceduren for at øge den tildelte strøm fra strømforsyningsorganisationen;

• i nogle andre tilfælde.

Projektudviklingsstadier

oprindeligt For at oprette en plan skal du vide værdien af ​​den tildelte strøm og klassificeringen af ​​den strømafbryder, der beskytter indgangen til lejligheden. Detaljerede specifikationer gemmes i den lokale energiledelsesorganisation.

På designstadiet af projektet opretter en plantegning, som er markeret på:

• placeringen af ​​belysningskontakterne og deres lamper;

• monteringspunkter på stikkontakter og kraftfulde strømforbrugere (mere end 1 kW).

Sidste etape - koordinering af dokumenter med alle myndigheder.

Sammensætningen af ​​dokumentationen for elforsyningen i lejligheden

Uden at fejle, skal et sæt dokumenter overveje:

• en handling om balance mellem ejerskab af det elektriske net til en bestemt ejer med en klar afgrænsning af bedrifterne

• generelle data om strømforsyning med en forklarende note;

• udviklet en-line elektrisk kredsløb af alt udstyr;

• lysnetværk plan;

• kort fra afsætningsgruppen;

• oprettelse og distribution af et potentielt udligningssystem;

• et sæt elektriske apparater og materialer, deres specifikation.

Dokumentationskrav

Det oprettede projekt viser et komplet sæt information, der er udarbejdet i overensstemmelse med kravene i GOST og ESKD for:

• ejeren af ​​bygningen;

• tilsynsmyndigheder involveret i koordineringen af ​​projektet

• team af elektrikere, ledninger og tilslutning af lejligheden til det elektriske netværk;

• elektrikere fra serviceorganisationen.

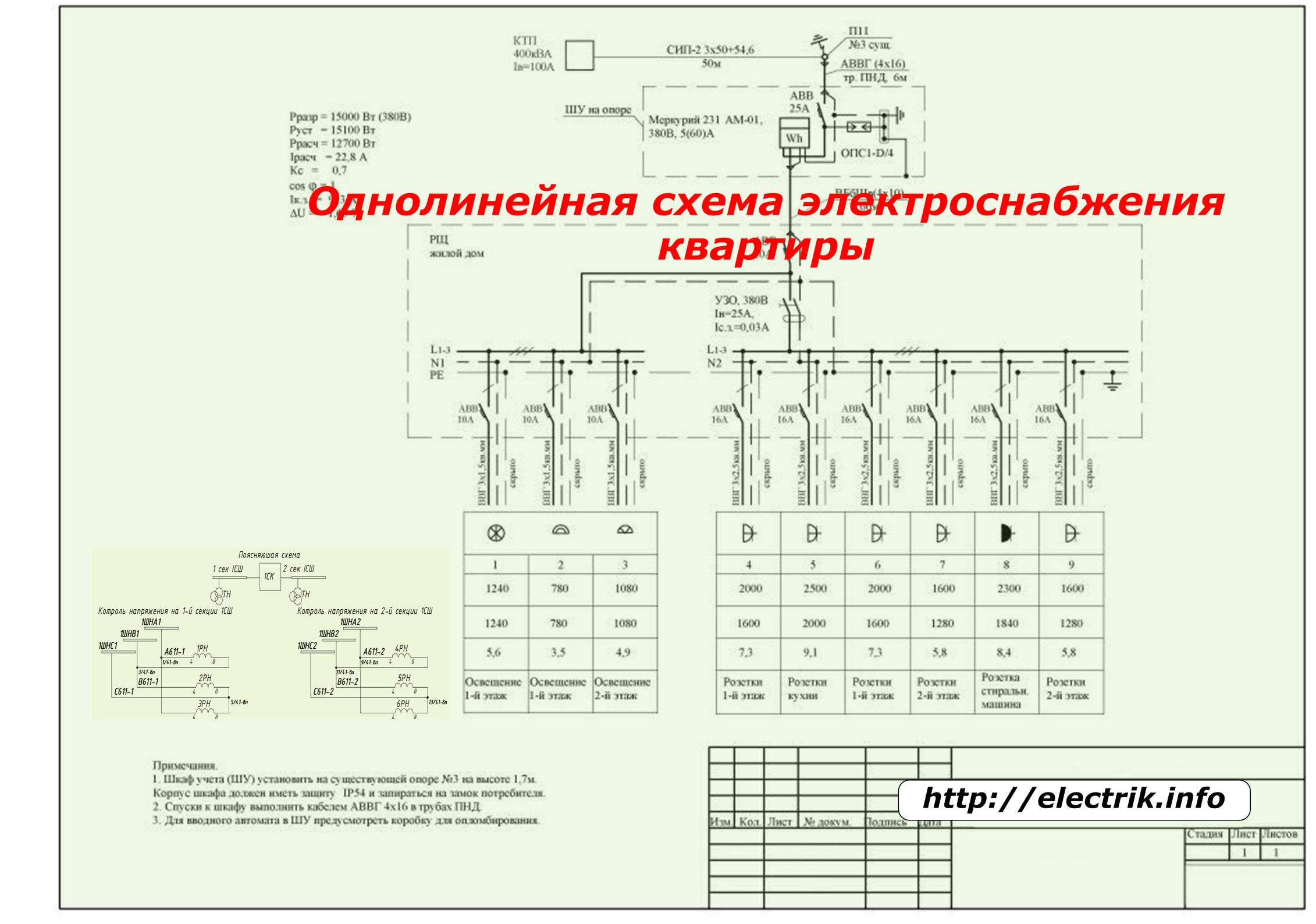

Enkelt linie ledningsdiagram

Det bruges til at visualisere objekterne med strømforsyning, når forbindelsen mellem de tre faser kun er afbildet af en linje. Men på samme tid viser diagrammet alle systemer og bussektioner, koblings-, beskyttelses- og transformatorenheder.

Et enkeltlinjediagram indeholder information om typer og mængder af driftsudstyr, der er opdelt i grupper, klassificering af deres beskyttelse og indstillinger, de lagt kabler, mærker af ledninger og anden elektrisk information.

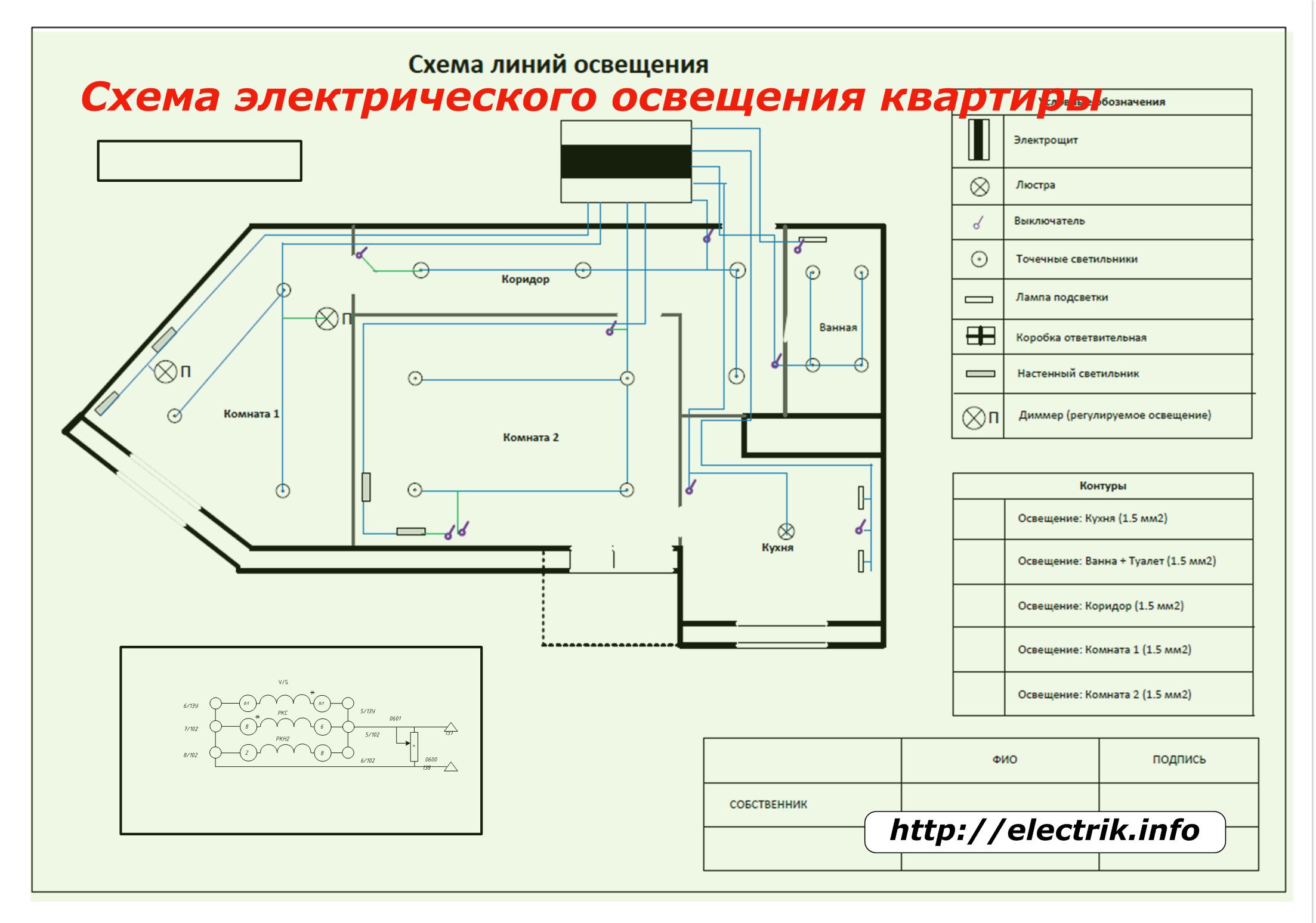

Plan for belysning af rum med elektriske apparater

For at oprette det har du brug for en tegning af alle rum i en skala, der kan kopieres fra BTI-dokumentationen eller genskabes på et tomt ark papir ved hjælp af et målebånd, lineal eller andet måle- og tegneværktøj.

I denne plan markeres placeringen af ​​det åbne lejlighedspanel først og derefter alle lamper (lampetter, lysekroner, lokale lamper), afbrydere, lysdæmpere, tilslutningssteder for kabler og ledninger. De vises i forbindelse med tilknytningssteder til tegningen og måder at interagere indbyrdes på. Til deres underskrifter bruges standardskilte, der er angivet i noterne til dokumentet.

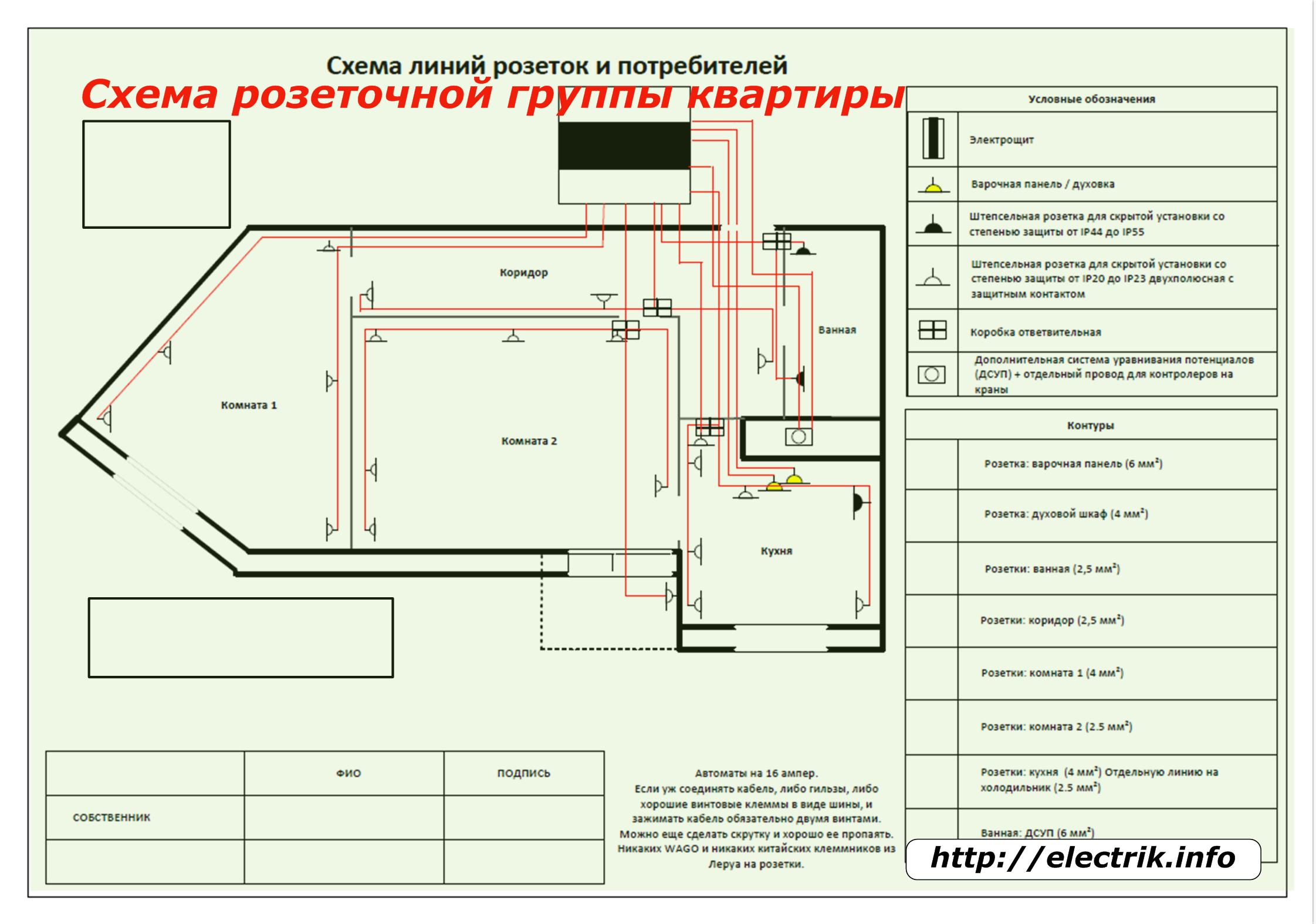

Ordningen med afsætningsgruppen

Det udføres også på en tegning af lokaler, der skaleres.

Det viser installationsplaceringen af ​​det elektriske inputpanel og alle typer stikkontakter til stationær tilslutning af magtfulde forbrugere (elektrisk komfur, vaskemaskine osv.) Og bærbare husholdningsapparater.

Valget af placering af stik og kontakter bestemmes ikke kun af tekniske sikkerhedsregler, men også af bekvemmeligheden ved at bruge dem under hensyntagen til de grundlæggende love for ergonomi. Dette emne er beskrevet mere detaljeret i artiklen. her.

Alle elektriske elementer er underskrevet og angivet i noterne til tegningen.

Når man opretter skemaet for placering af udløbsgruppen, skal man ikke glemme installationen af ​​lavstrømskredsløb, som skal oprettes samtidig med elektriske. Til dette tegnes lægningsordninger parallelt:

• kabler til telefon og internet;

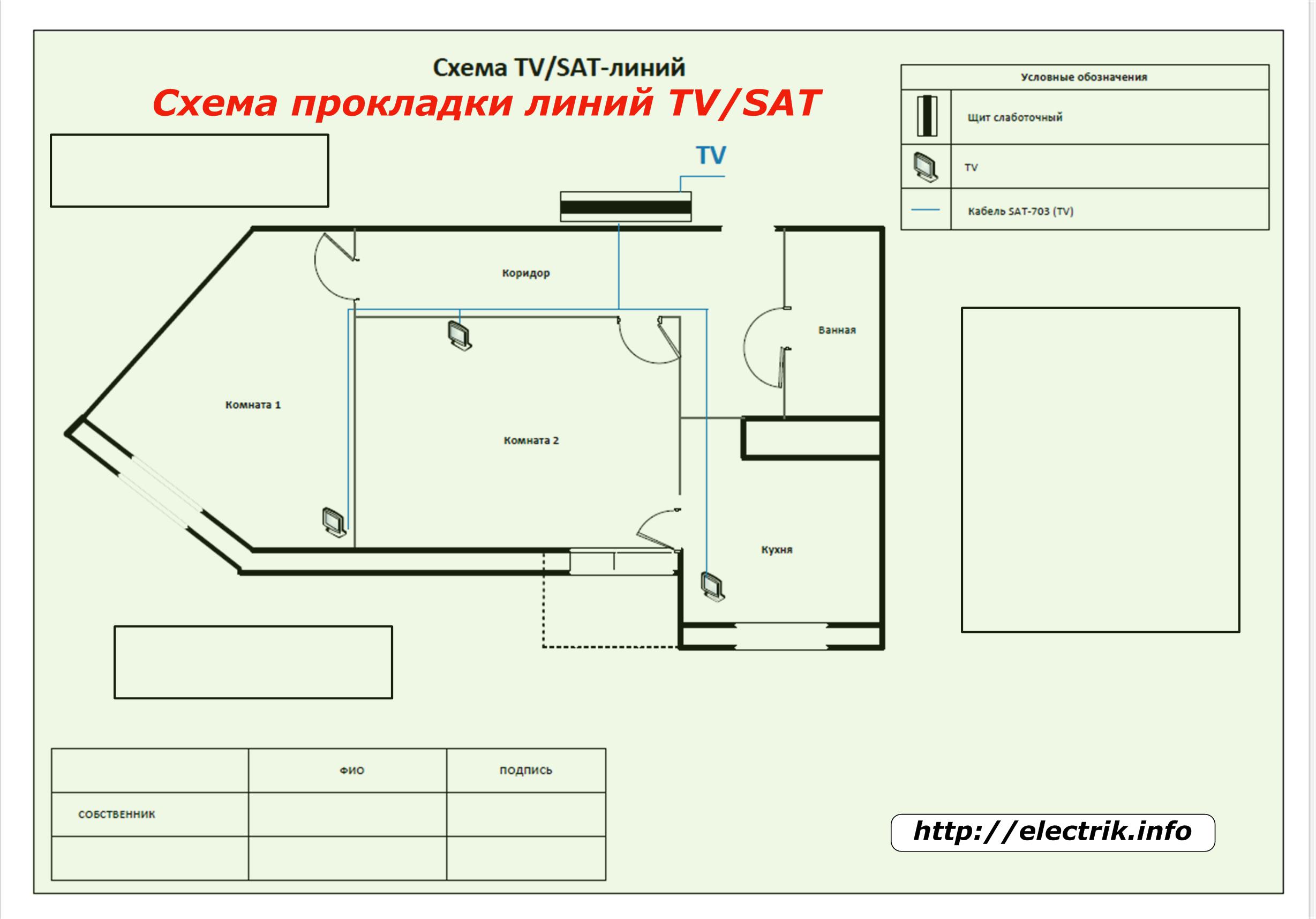

• TV / SAT-linjer;

• alarmledninger, intercom og andre enheder.

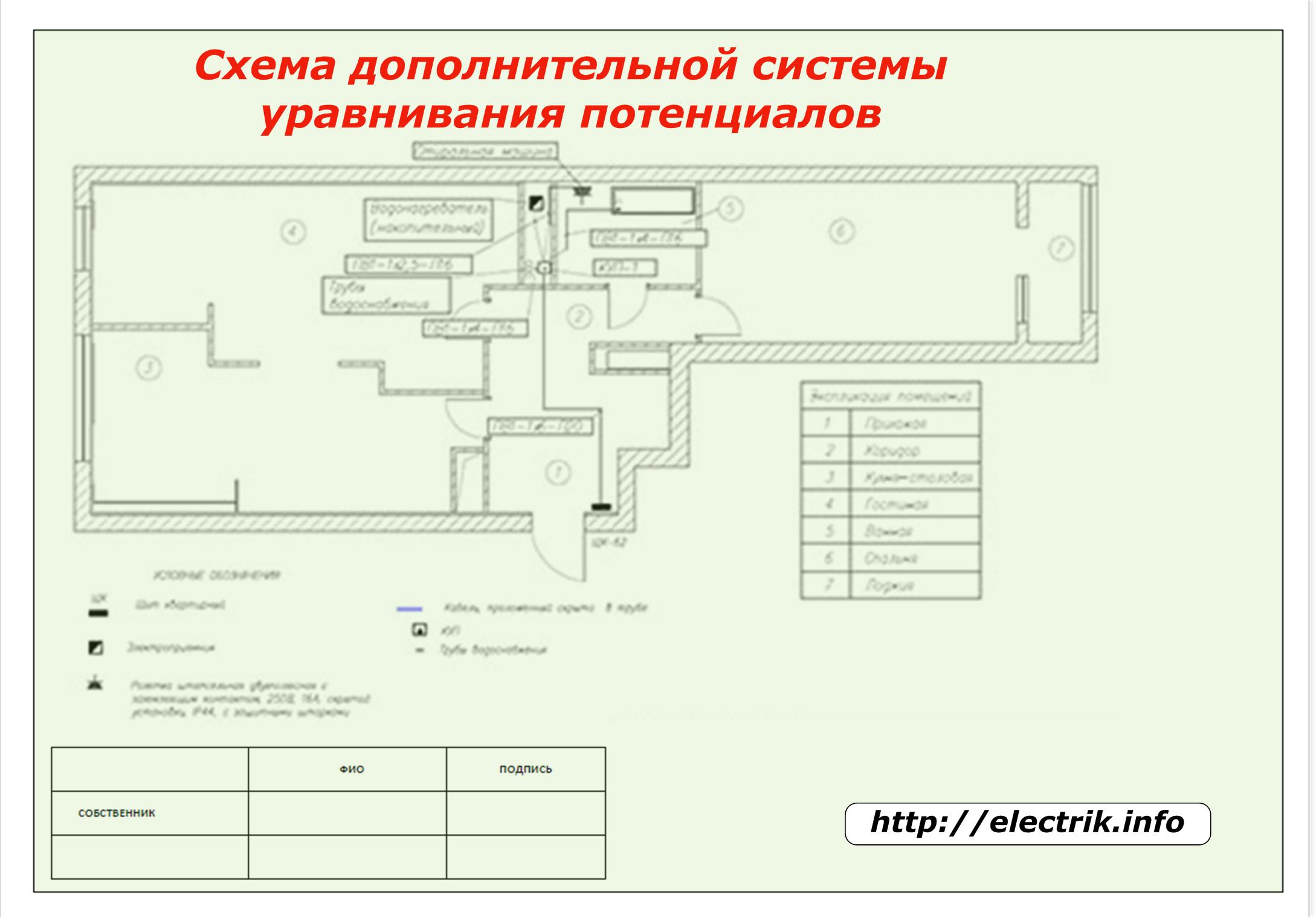

Potentielt udligningssystemlayout

Dette er en ekstra, men obligatorisk ordning, uden hvilken der ikke skal installeres ledninger i enhver moderne lejlighed.

Den tager højde for alle metalgenstande, der er placeret i lokalerne og har høj ledningsevne. Der lægges særlig vægt på badeværelser, køkkenudstyr, rørsystemer, radiatorer. De skal være pålideligt forbundet med ledere til PE-bussen i det elektriske panel.

Alle forbindelsespunkter og ledninger er angivet på skala.

Specifikationstabel

På separate ark er al information om det elektriske udstyr, der er inkluderet i projektet med elforsyning til lejligheden, angivet med dets indikation:

• navn;

• skrive;

• mængde;

• grundlæggende vurderingsparametre;

• anbefalede modeller af enheder og anden information, der er nødvendig til arbejde.

Tekniske aspekter ved ledningsdesign

Muligheder for tilslutning af elektriske apparater

Afhængig af de særlige indendørs forhold kan forskellige metoder bruges til at forbinde elektriske kredsløb og udstyr:

1. sekventiel;

2. parallel;

3. blandet.

I det første tilfælde er hvert element forbundet med ledninger fra et objekt til et andet i form af en seriel linje. Den største ulempe ved denne metode er kredsløbets lave pålidelighed - når kontakten går tabt på ethvert element, forsvinder spændingen på alle efterfølgende.

I parallel forbindelse drives alle objekter fra samleskinner og kommunikerer ikke med hinanden. Denne ordning er den mest pålidelige.

Den blandede metode bruger begge disse forbindelsesmetoder.

Typiske ledningsdiagrammer

De mest almindelige er tre metoder til pålidelig ledningsføring af elektriske kabler eller ledninger i en lejlighed:

1. gennem koblingsbokse;

2. Stjernens radiale metode;

3. et tog.

I det første tilfælde, fra lejlighedspanelet gennem beskyttelsesafbrydere, lægges kablerne til koblingsbokse, der er placeret i hvert rum. Alle stikkontakter og belysningsudstyr er forbundet med deres egne kabler til klemmerne i disse kasser.

Stjernekabelmetoden kaldes også radial. Når du bruger det, er alle ender af kabler monteret på den ene side til udgangskontakterne til beskyttelsesafbrydere inde i lejlighedspanelet, og på den anden side direkte til stik på stikkontakter eller andre enheder.

Dette er den mest pålidelige metode, der giver maksimal kontrol over kredsløbet. Men det er ikke økonomisk og kræver et stort antal maskiner og øgede dimensioner af det elektriske panel for deres placering.

Måden at lægge i en løkke ligner en stjerne, men adskiller sig i, at forbrugerne i lejligheden er samlet efter deres tilsigtede formål under hensyntagen til strømforbruget. Hver af disse grupper drives fra sin egen maskine i skjoldet.

Elektriske ledningsbeskyttere

Afbrydere, spændingsovervågningsrelæer, differentielle maskiner, RCD'er og andre enheder er designet til at eliminere farlige faktorer og risici ved brug af elektrisk energi.

Beskyttelsesanordninger vælges til specifikke forhold for sikker betjening af elektrisk udstyr.

Et veludviklet projekt til elforsyningen i lejligheden er nøglen til pålidelig drift af elektriske ledninger og sikker anvendelse af husholdningselektronik.
