Forbindelsesdiagram i garagen: design og installationsfunktioner
Folk bygger bygninger hovedsageligt til to formål: til beboelse eller til at løse tekniske problemer. Når man opretter strømforsyningssystemet i disse rum, er man særlig opmærksom på udstyrets driftssikkerhed og sikker drift.
I boligbygninger er der meget opmærksomhed på design af værelser. De elektriske ledninger i dem er normalt skjult inde i væggene eller skabes på en åben måde fra eksklusive dyre komponenter, der understreger ejerens individuelle stil.
Bygninger til tekniske behov, som garagen hører til, er som regel designet med et simpelt og åbent ledningsdiagram. At skjule det inde i væggene giver ikke meget mening: det er lettere at vedligeholde og ændre.
Spændingstyper
I langt de fleste garager, der er designet til at indeholde en eller to biler, bruges enfaset strømforsyning på 220 volt industrifrekvens. Det er nok at skabe arbejdsbelysning og en stikkontaktgruppe til brug af elektrificerede værktøjer, opladere eller løfteraketter.
Trefas spænding på 380 volt giver mening at tilslutte til garager med et stort antal biler, når der er brug for at bruge elektriske kedler, værktøjsmaskiner med asynkron elektriske motorer, svejseapparater.
Hvordan man laver et projekt
Den fremtidige bekvemmelighed ved brug af elektricitet, dets elforbrug og det grundlæggende sikkerhed i garagen skal tænkes på forhånd. Den endelige beslutning udarbejdes på papiret. Dette vil hjælpe med at holde alle ideer i tankerne, til at beregne de nødvendige materielle ressourcer og til at vurdere deres værdi.
Med henblik herpå udarbejdes en generel plan for garageplanen i en skala, der angiver placeringen af de vigtigste bygningselementer og skitser af hver væg, gulv og loft.
Derefter er det specificeret, det angiver:
-
størrelse;
-
installation placering af input skjoldet;
-
koordinater for elektriske punkter: lamper, kontakter og stikkontakter.
De optimale ruter til placering af kabler til elektriske punkter trækkes fra indgangspanelet under hensyntagen til placeringen af deres passage gennem vægge og andre bygningskonstruktioner. Tegningen hjælper med at bestemme antallet af koblingsbokse, der er nødvendigt for at forbinde kontakter til inventar og stikkontakter.
Derefter overføres markeringen af elektriske punkter til bygningskonstruktioner, samtidig med at der trækkes ruter af ledninger og kabler.
Projektet skal tage hensyn til metoden til levering af elektricitet til åbningsskærm fra forsyningslinjen under hensyntagen til placeringen af selve garagen. Når alt kommer til alt kan det være placeret i:
-
garagekooperativ, der allerede har sin egen transformerstation med et forgrenet strømkredsløb;
-
i nærheden af et privat hus eller hytte med elektrisk strøm;
-
separat på jorden, når du skal lægge en luftledning eller en kabelledning.
Disse funktioner kan i høj grad påvirke mængden af strømforbindelsesarbejde.
I projektfasen bør der tages hensyn til sikkerhedsspørgsmål i forbindelse med lynbeskyttelse, nødsituationer på forsyningslinjen, behovet for at bruge en individuel bygningsbane.
Sammensætningen af ledningsdiagrammet i garagen
De vigtigste komponenter:
-
input power distribution board;
-
doseringsenheder, beskyttelse, automatisering;
-
kabler og ledninger;
-
belysningsanordninger og afbrydere;
-
stikkontakt gruppe.
I nogle tilfælde kan varmesystemer og andre enheder suppleres.
Strømindgang
Elektrisk energi tilsluttes garagekredsløbet ved hjælp af et specielt skjold. I nogle tilfælde er det placeret på ydersiden.
Men som oftest er åbningsskærmen allerede installeret inde i bygningen efter konstruktionen af væggene og tagets skelet.
Dets sted vælges normalt i nærheden af hoveddøren eller porten. Det er mere praktisk og sikrere at slukke for strømmen, når du forlader garagen, når der ikke er behov for at bruge elektricitet.
Indgangsskjoldet skal vælges med muligheden for:
-
brugervenlighed;
-
begrænsninger i uautoriserede personers adgang til elektriske apparater;
-
kapaciteten til de nødvendige beskyttelser og switchgears.
Med placeringen af garagen i det generelle kooperativ er der et behov betale for elektricitet på en individuel meter. Det er også placeret i åbningstavlen.
Det endelige design af inputskjoldet kan laves uafhængigt af metal eller købe en færdig fabriksmodel i butikken.
Beskyttelsesanordninger
Inde i garagen med et ledningsdiagram kan der opstå forskellige nødsituationer. Konsekvenserne af deres destruktive aktiviteter er designet til at forhindre:
-
afbrydere;
-
RCD og difavtomaty;
-
overspændingsarrestere;
-
relæ til spændingsovervågning;
-
nedtrappede isolationstransformatorer.
Normalt bruger garageejere kun automatisk beskyttelse og opgiver andre enheder efter deres skøn. En sådan beslutning er økonomisk berettiget i mange tilfælde, men ikke i alle ...
Afbrydere
De er et uundværligt element, der forhindrer virkningerne af overbelastning og kortslutninger i et moderne kabeldiagram til garagen.

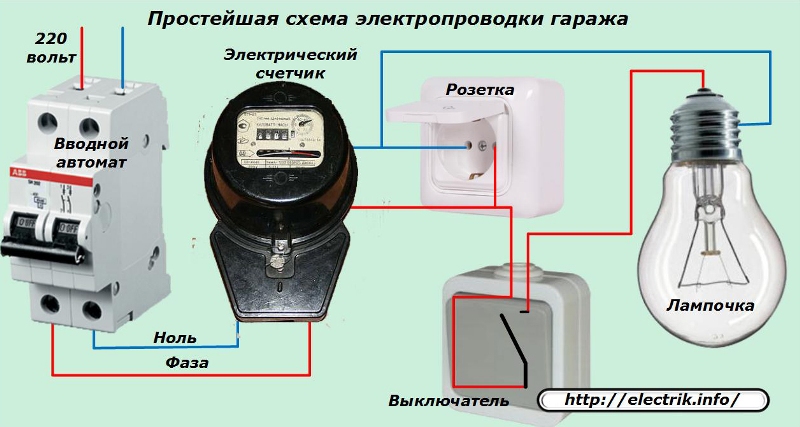

Introduktionsmaskinen er placeret inde i introduktionspladen foran elmåleren. Hvis du bruger et forenklet ledningsdiagram "bedstefar", der består af en enkelt lyspære placeret i midten af loftet og et enkelt stikkontakt, som lejlighedsvis bruges til at tilslutte bærebølgen, er der i princippet ikke behov for flere strømafbrydere.

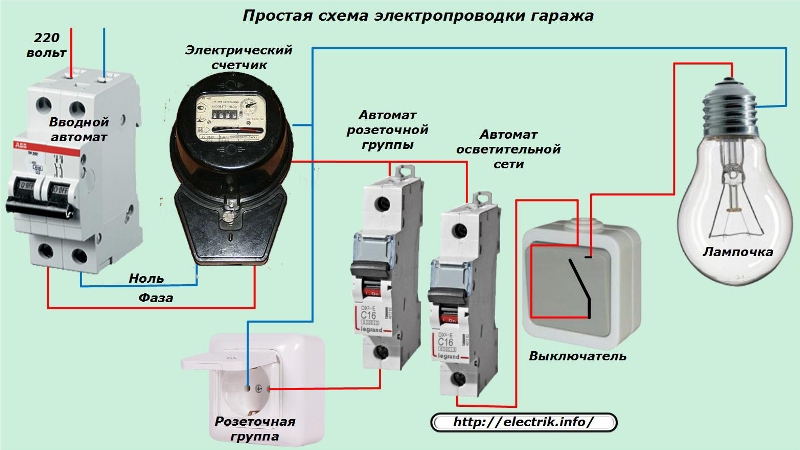

For moderne forhold er dette helt klart ikke nok. I betragtning af det øgede antal forbrugere af elektricitet: opladere og startanordninger, elektrificerede værktøjer, varme- og belysningssystemer, grupperes de som beregnet og drevet af forskellige afbrydere valgt efter belastningsvurderingen. Alle disse maskiner er placeret efter måleren.
UZO og difavtomaty
Deres formål: at beskytte garageejeren mod lækstrømme, der opstår ved utilsigtet beskadiget kredsløbsisolering.
Dette problem bliver især relevant, når man arbejder i inspektionsgropen og kælderen i en garage med elektriske apparater og udstyr, hvor der skabes øget fugtighed.
Overspændingsarrestere
Hvis garagen drives af en luftledning, kan en lyn komme ind i den i tordenvejr. Dets potentiale slukkes delvist af luftledere, men restværdien er i stand til at ankomme i den elektriske ledning i garagen via en separat højspændingspuls via kraftledninger.
I denne situation overspændingsarrestere de redder det elektriske kredsløb fra øget potentiale, afleder det til jordens kredsløb. De installeres efter introduktionsmaskinen, men inden disken for at sikre dens beskyttelse.
For at forhindre en sådan ulykke, når overspændingsanordninger ikke er monteret i indgangsskærmen, skal erfarne ejere blot slukke for indgangsafbrydere eller afbrydere, når tordenvejr nærmer sig. Er det praktisk?
Relæ til spændingsovervågning
I garagekooperativer samles normalt mange håndværkere og håndværkere, såvel som dem, der ser på deres selvsikre arbejde og uafhængigt gentager deres handlinger. Ukvalificerede prøveforsøg skaber ofte fejl i det elektriske kredsløb.
Nulafslutning af et trefaset effektkredsløb forekommer ofte i sådanne situationer. For forbrugere manifesteres det ved øget spænding, hvorfra lyspærer og elektriske motorer brænder ud.
Spændingsstyrerelæet slukker automatisk for kredsløbet i tilfælde af en sådan funktionsfejl og forhindrer nedbrud på det tilsluttede udstyr.
Moderne reststrømsafbrydere, difavtomata, overspændingsafbrydere og ILV er produceret i et kompakt modulopbygget design. Det er de monteret på din skinne i det åbne tavle, optager lidt plads inde i det.
Men selv denne fordel ignoreres af mange ejere, der skaber et ret simpelt ledningsdiagram i en garage med en afbryder.
Trin-ned isoleringstransformatorer
Arbejde i inspektionsgropen og kælderen udføres under forhold med høj luftfugtighed, er farligt. For elektriske apparater, inklusive belysningslamper, anbefales det at bruge en spænding reduceret til 36 volt eller mindre.
Denne funktion er tildelt isolationstransformatorer. De øger den elektriske sikkerhed, udelukker muligheden for elektriske kvæstelser.
Kabler og ledninger
Når du vælger deres design til en garage, skal du være opmærksom på det isolerende lags egenskaber for at modstå åben ild, som kan opstå, når kortslutning eller antændelse af brændbare væsker.
Kabler, der udsættes for forbrænding, udgør en alvorlig fare. Det skal lægges i kasser eller rør, der forhindrer brandudvikling.
For ikke at komplicere installationen af elektriske ledninger på denne måde er det lettere at vælge kabelmærker med et ikke-brændbart isoleringslag, som er markeret med tilføjelsen af et "ng" -indeks i slutningen af typebetegnelsen, f.eks. VVGng.
Vær også opmærksom på:
-
tværsnittet af kernen og dets metal, der påvirker valget af nominelle belastninger (det er bedre at nægte aluminium);
-
dielektrisk styrke af isoleringslaget, dets overensstemmelse med klassen af påført spænding.
Belysning og afbrydere
Garagebelysningssystemet er drevet fra individuelle afbrydere. Det er bedre at opdele det i:
-
generelt, der dækker hele rumets område med lys;
-
lokalt - til en bestemt arbejdsplads.
Generel belysning til garagen er ret godt skabt af industrielle lysstofrør, og kontakten til dem er bekvemt placeret nær indgangen.
Lokal belysning kan opdeles efter spænding:
-
regelmæssige 220 volt til normal brug;
-
sænkes gennem en adskillelsestransformator - på farlige steder.
Kontakter til lokal belysning er placeret nær arbejdspladsen, men ikke inde i inspektionsgropen og kælderen, men ved indgangen.
Vær opmærksom på designet på lampehuset i farezonen. I henhold til betingelserne for beskyttelse mod penetration af fremmede genstande og fugt skal den opfylde IP65-standarden. Briller er bedst beskyttet med et metalnet mod utilsigtet mekanisk skade.
Strømudgangsgruppe
Elektriske forbrugsenheder er bedre opdelt i grupper efter strøm og formål. Energikrævende forbrugere fra varmeenheder, svejsning. løfteraketter skal forbindes i separate linjer gennem deres egen beskyttelse.
Til bærbare elektrificerede værktøjer er sokler jævnt fordelt rundt om garagen. De er bekvemt placeret i højden på niveau med arbejdsstativer.
Låsbare beskyttelsesdæksler på etuiet forhindrer kontakt med tilfældige genstande, undtagen kortslutninger. Siden nu er der afslag på brugen af strømforsyningsordninger af TN-C-system, skal alle sokler straks købes og installeres med en beskyttende tredje kontakt, til hvilken PE-lederen skiftes.
For at tilslutte stikkontakter og kontakter skal du tilslutte enderne på kablerne. Brug til dette formål koblingsbokse. Steder for dem vælges ved grenpunkter på skæringsruterne mellem kabellinjer.
Ledningsdiagrammer i garagen
Baseret på ovenstående anbefalinger tager et 220-volt enfaset ledningsdiagram i en garage følgende struktur.
For at forenkle billedet viser det ikke forbindelsen og ledningerne til den beskyttende PE-leder. Til et sådant strømkredsløb skal der bruges et tretråds kabel.
ved trefaset strømforsyning 380 volt Garageskoblingsdiagrammet udføres efter de samme principper, men det adskiller forbrugerne med antallet af faser og forsyningsspænding, som vist i kredsløbsdiagrammet nedenfor.
For at forenkle viser det kun effektafbrydere uden andre beskyttelsesanordninger, som hver garageejer vælger under hensyntagen til de specifikke betingelser for dens drift.
Forbrugerne er tilsluttet via trefaset netværkskraftledninger med et fem-kernet kabel og enfaset - med et tre-kernet kabel.
Når forbrugere i én fase arbejder, prøver de at holde lasten ensartet i alle faser og undgå overbelastning på nogen.
