Kabelføring i et træhus - typer og udgifter til arbejde

I de senere år foretrækker mange af vores landsmænd, der starter opførelsen af ​​deres egne huse, de klassiske bjælkehuse. Og dette er forståeligt, fordi dette er miljøvenlige bygninger lavet af naturlige materialer.

Imidlertid har alle træbygninger en alvorlig ulempe, nemlig en høj grad af brændbarhed af kildematerialerne. Statistik fra Ministeriet for nødsituationer viser, at den væsentligste årsag til brand i bygninger lavet af træ er en defekt elektrisk ledning. Derfor stilles strenge og obligatoriske krav til den elektriske installation i træhuse.

Hvis du planlægger at bygge et træhus, vil prioriteringen være installationen af ​​det fremtidige hjemmes elektriske netværk. Du skal forstå, at kvaliteten, og vigtigst af alt, den korrekt afsluttede installation af elektriske ledninger, er en garanti for dit fortsatte komfortable og sikre ophold.

I denne artikel vil vi forsøge at afsløre et emne som elektriske ledninger i et træhus. Lad os undersøge mere detaljeret om fordele og ulemper ved forskellige typer installation af elektriske ledninger samt om mulige økonomiske omkostninger. Du vil have muligheden for at sammenligne flere ledningsmetoder og vælge de bedst egnede til dig.

Et eksempel ville være et typisk to-etagers bjælkehus med et areal på 245 kvadratmeter.

For at skabe klarhed over alle foretagne beregninger bringer vi opmærksomheden på et plandiagram over de elektriske ledninger i det specificerede hus.

1. niveau (klik på billedet for at forstørre):

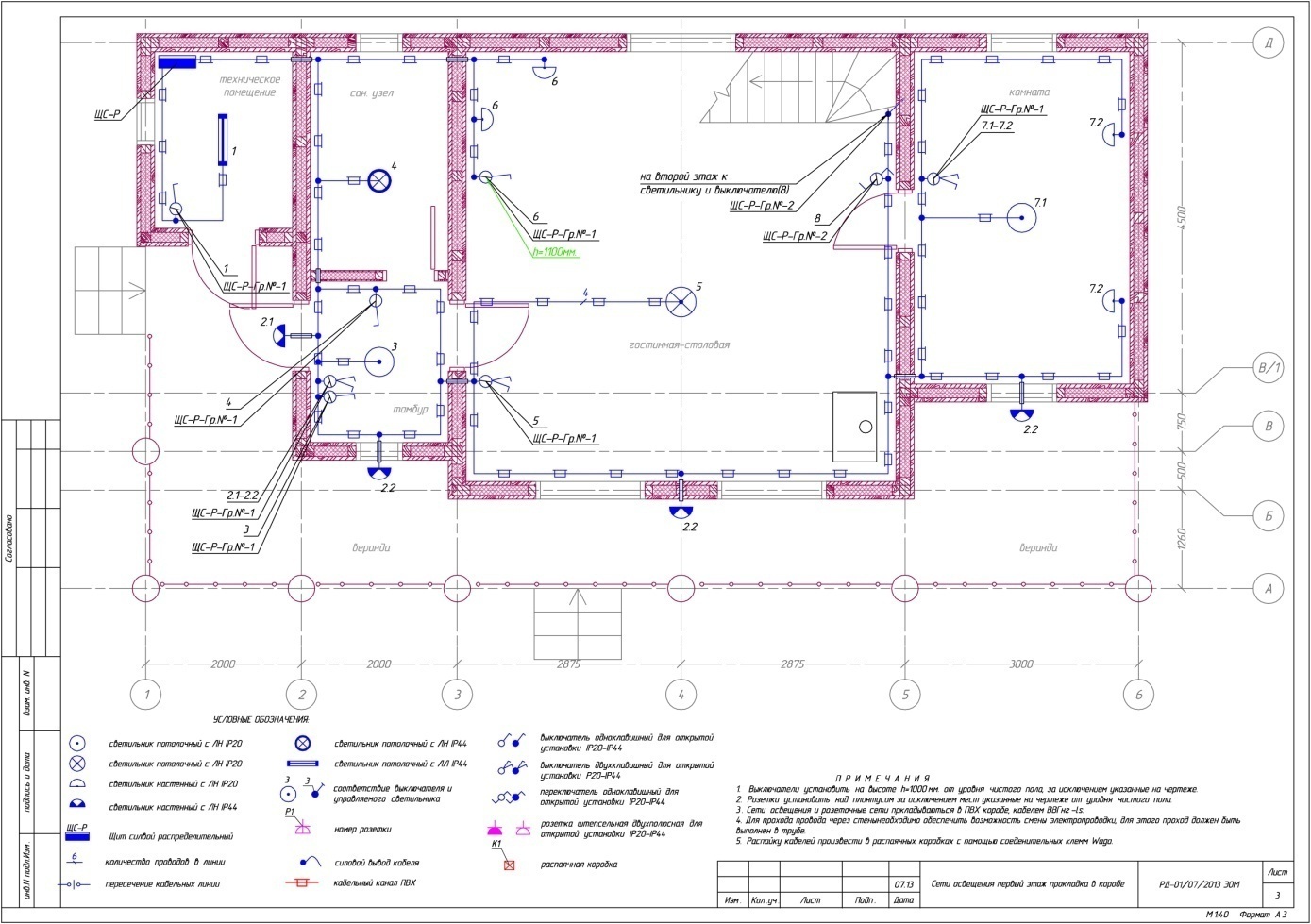

Belysningsplan:

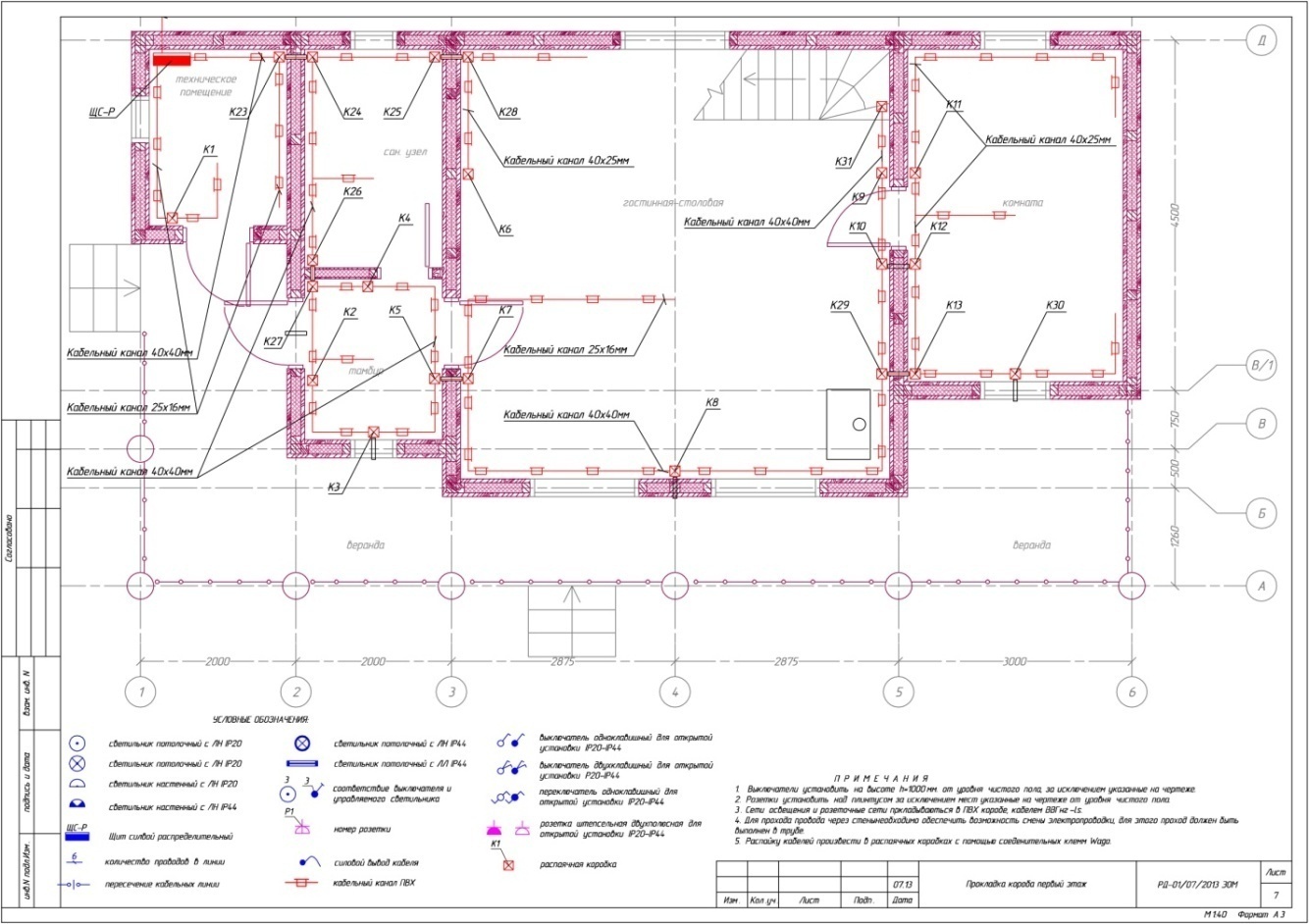

Elektrisk kredsløb:

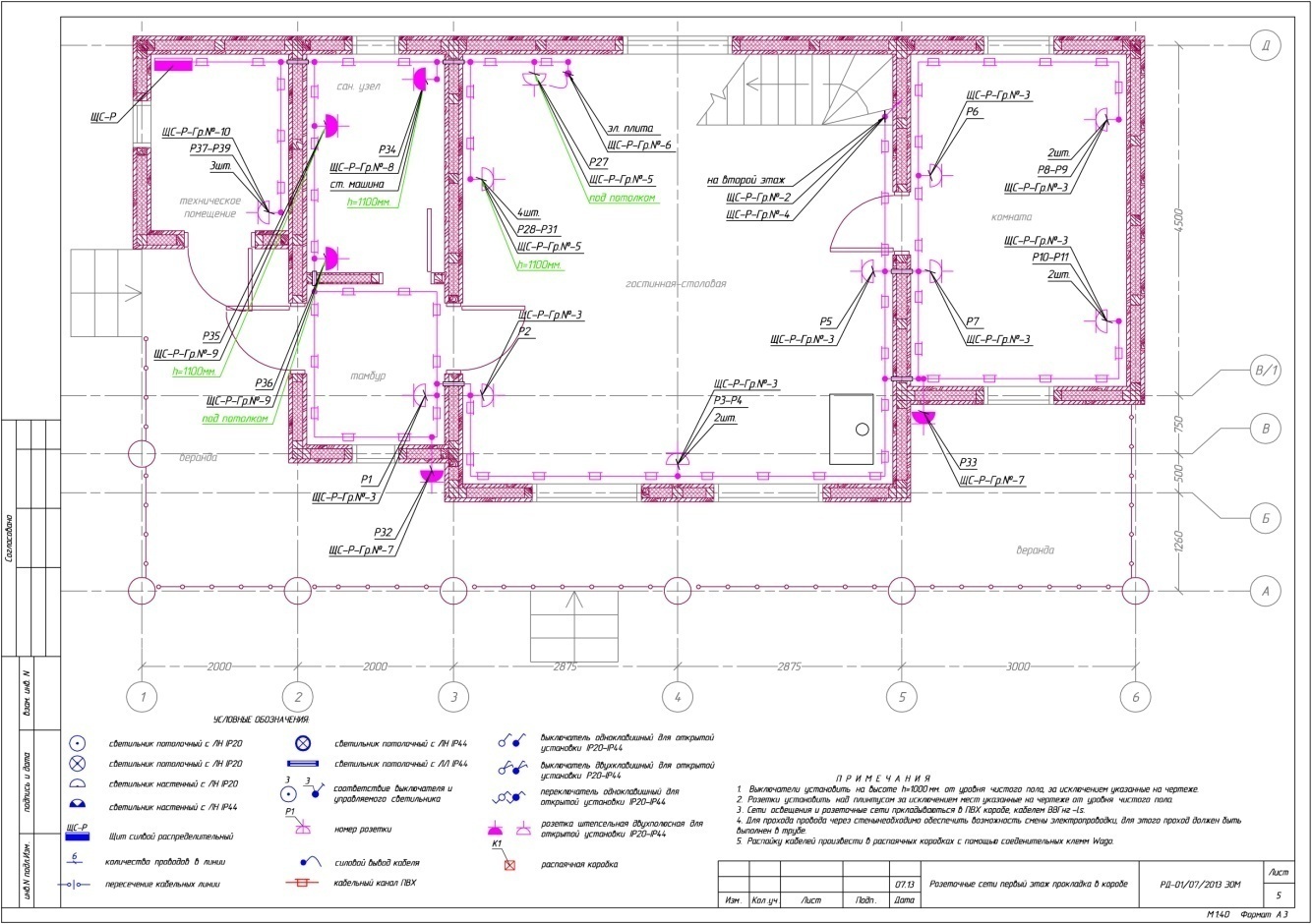

Outlet layout:

2. niveau (klik på billedet for at forstørre):

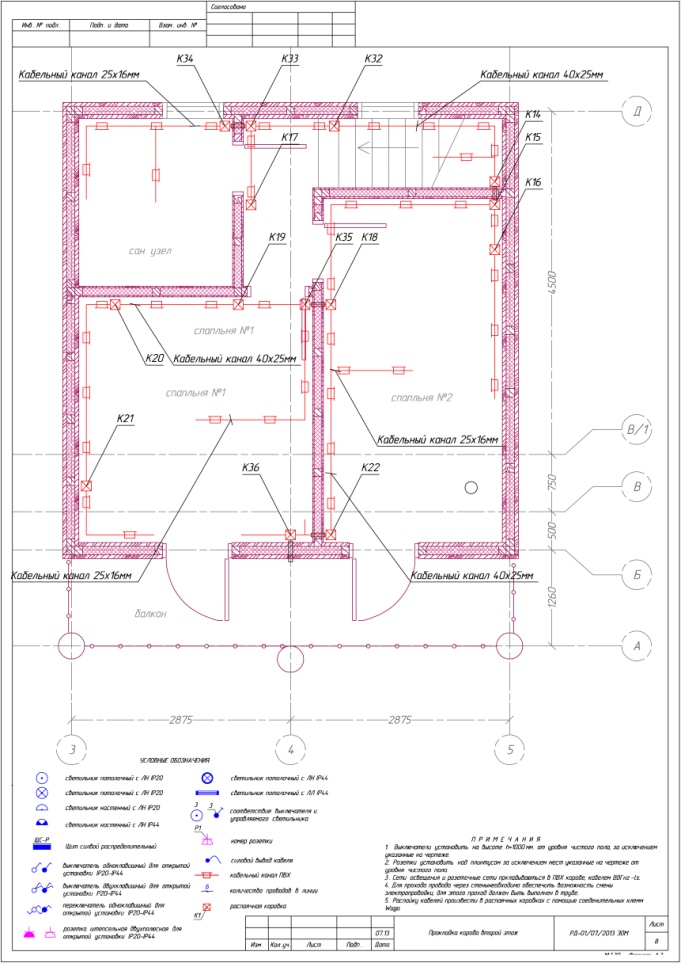

Elektrisk kredsløb:

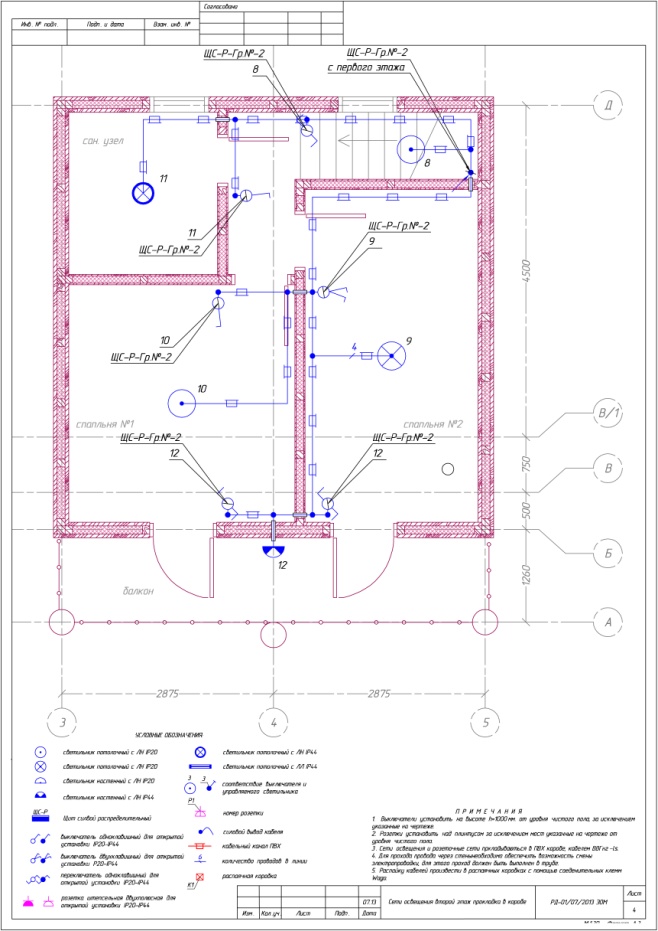

Belysningsplan:

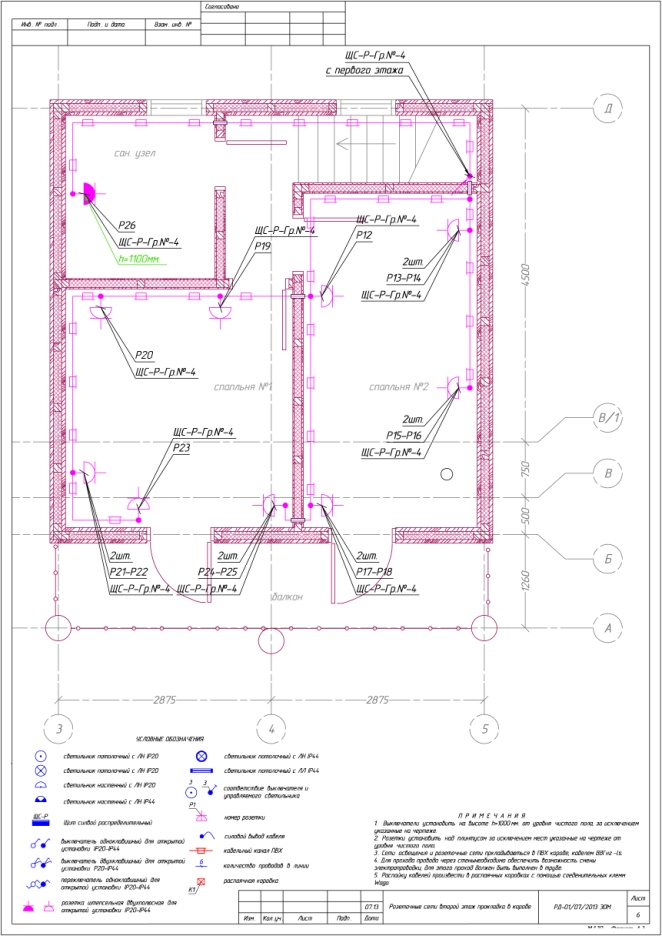

Outlet layout:

Dernæst overvejer vi mere detaljeret de mest populære typer ledninger i træhuse.

Elektrisk installation i PVC-kasser

Ideelle forhold til afkøling af elektriske ledninger;

Enkelhed og bekvemmelighed ved ledninger;

Ubegrænset adgang til elektriske ledninger og muligheden for at udskifte individuelle sektioner;

Evnen til at forbinde yderligere punkter med elektrisk strøm.

Imidlertid har denne fremgangsmåde også visse ulemper, især når strukturen krymper, er det muligt at beskadige og deformere plastkasser. I dette tilfælde skal du geninstallere de elektriske ledninger i et træhus i separate områder. Derudover er visuel sådan elektrisk ledning ikke helt attraktiv og skaber en vis kontrast i et bjælkehus.

Elektrisk installation i PVC-kasser med vægbeklædning

Denne metode bruges som et alternativ. Beklædning af væggene med foring og installation i PVC-kasser udføres normalt af en enkel grund. Ofte står en person, der har bygget et hus og startet elektrisk arbejde, over for et tilbud til høje priser for elektrisk arbejde.

Så for eksempel er omkostningerne til ledninger til retrokabler en størrelsesorden højere end normalt osv. De samlede omkostningstall for denne metode adskiller sig imidlertid ikke meget fra andre typer.

Ifølge eksperter er det ikke for den bedste mulighed for bjælkehuse. Det er upraktisk at bygge et bjælkehus for derefter at beklæde det med foring.

Bemærk: Hvis du planlægger at beklæde huset indefra med et klapplade, skal al elektrisk ledning udføres ved hjælp af et specielt korrugeret metalrør. Denne metode til at lægge ledninger er pålidelig og opfylder kravene til brandsikkerhed.

Hvis du valgte denne bestemte metode til elektrisk installation i et træhus, skal du forstå, at behandlingen af ​​bjælker, stilen med fældning og funktionerne i teknologien til at folde huset ikke længere har nogen betydning set ud fra æstetikens synspunkt, alt dette vil blive skjult under foringen.

Installation ved hjælp af isolatorer eller retro-ledninger

Denne metode til elektrisk installation har flere fordele og er en gennemsnitlig mulighed for omkostninger. For eksempel påvirker krympningen af ​​strukturen ikke tilstanden for de elektriske ledninger. Selv hvis ledningen sækker et eller andet sted, er det let at trække det op og bringe det i korrekt form.

Placeringen af ​​alle elektriske punkter kan bestemmes efter færdiggørelse af konstruktionen. Derudover kan du nemt udskifte defekte kontakter og stikkontakter eller deres placering.

Hvad angår ulemperne ved denne metode er det først og fremmest en overflod af ledninger. Så nogle steder kan du have op til fem eller flere separate ledninger, for ikke at nævne at sætte dem i et magtskærm, som igen ikke ser pænt ud.

Skjult ledningsføring

I henhold til pkt. 7.1.32 i PUE-instruktionen, i træhuse, er indbygningsmontering kun tilladt ved brug af metalrør. En skjult metode til installation af elektriske ledninger i træhuse er en tidskrævende og følgelig den dyreste proces. Fra designernes synspunkt er denne metode imidlertid mest attraktiv.

Installation af hovedledningerne i elektriske ledninger udføres på konstruktionsstadiet, inden gulv og lofter lægges. Elektriske ledninger er lagt i stålrør, og løfter til kontakter, stikkontakter og inventar udføres i lodrette huller i væggen.

Hovedopgaven på dette trin er nøjagtigt at bestemme den tilsigtede placering af elektriske apparater i huset. Denne installationsmetode antager, at al kommunikation vil være skjult, og yderligere justering af elektriske punkter er ret kompliceret. Med andre ord vil du ikke være i stand til at overføre eller tilføje en anden afsætning uden væsentlige krænkelser af boligindretningen.

For yderligere installationsarbejde er det nødvendigt at udarbejde en plan for boring af lodrette huller, der implementeres i overensstemmelse med planen for placering af forbrugere af elektrisk strøm.

Vigtigt, når du udfører flush montering:

Først og fremmest skal du sikre dig, at din bygning er ordentligt isoleret eller bruge den mest tykke træ, ikke mindre end 240 mm. Det er ingen hemmelighed, at når der er tale om frysning af husbygning, begynder metalrør at producere kondensat, hvilket medfører rådgivning af træet.

Her har ikke mindre betydning evnen til at bestemme dugpunktet eller med andre ord temperaturen, ved hvilken kondensering finder sted, og på baggrund heraf arrangere rør med den nødvendige dybde i væggen. Og også til dette vælges isoleringsmaterialer i overensstemmelse med varmeteknisk beregning. Det er vigtigt at bemærke, at ikke alle specialister kan foretage sådanne beregninger.

Det er også nødvendigt at overveje spørgsmål i forbindelse med fast ejendom forsikring. Omkostningerne til vores hjemmebygning (245 kvm. M.) I øjeblikket vil være henholdsvis ca. 6 millioner rubler, skal det være forsikret.

Hvis der opdages alvorlige overtrædelser af brandsikkerheden, kan du blive nægtet ejendomsforsikring. Selv med forsikringsgiverens samtykke kan alvorlige overtrædelser af sikkerhedsstandarder efterfølgende blive en grund til at afvise forsikringsbetalinger i tilfælde af en forsikret begivenhed.

Hvad man skal vælge, eller genoptage specialister

Ifølge eksperter er det mest passende valg for et træhus at kombinere de to metoder til elektrisk installation. Især er dette ledninger i retrostil og en skjult installationsmetode. Hvor du kan skjule de elektriske ledninger i gulve eller i gulvet, ledningerne er skjult, og hvor der er behov for ledninger på væggen, kan du bruge en retrotråd.

Sammenlignende analyse af metoderne og omkostningerne ved ledningsføring i et træhus:

Monteringstype

materialer

Installation i PVC-kasser

jeg

Retro Wiring II

Montering skjult i metalrør

III

Stikkontakter 32 stk

Fra 29 600 gnide

Fra 29 600 gnide

Fra 27 520 gnide

Skifter 14 stk

Fra 13 720r

Fra 13 720r

Fra 12 600 gnide

36 stk koblingsbokse

Fra 34 560 r

Fra 34 560 r

Fra 2 092р

Materialer til udstationering

39 033 gnide

107 000 gnid

85 632 gnide

Andet (klemmer, selvskærende skruer, klemmer og andre hjælpeelementer)

5 963 gnide

-

5 184 gnide

arbejde

64 850 gnide

123 050 gnide

232 275 (dette inkluderer klargøring af vægge og lægning af metalrør 950r / m2)

Hyls et klapbord 244,5 m2

Omkostningerne ved materialet er ca. 320 gnid / m2 (den mest almindelige foring), og udgifterne til arbejde er 280 gnid / m2 (320 + 280) * 244,5 = fra 146 700 gnid

* De gennemsnitlige omkostninger på Internettet, beregningen angiver heller ikke omkostningerne ved søm, isolering, selvskærende skruer osv.

i alt

a) samlet pris

b) pris med foring

a) 187 726 gnide

b) 334 426 gnide

317 404 r

365 303 r

* Gennemsnitlige omkostninger på Internettet.

Det skal bemærkes, at vi til analyse og overvejelse tog elektriske apparater og produkter inkluderet i samme priskategori, men i forskellige monteringsvariationer. Listen inkluderer produkter fra førende producenter af elektriske ledninger i retrostil fra Sydøstasien og Europa. Bemærk, at de her viste mærker er de førende mærker på hjemmemarkedet.

konklusion:

Hvilken metode til elektrisk installation du ikke ville vælge, skal du forstå, at et træhus er lavet af meget brændbare materialer. Og grove overtrædelser af ledningsregler kan føre til de mest triste konsekvenser. Kabelføring i et træhus, dette er ikke tilfældet, når du kan spare.

Eksperter anbefaler kun at have tillid til sådant arbejde til kvalificerede specialister, der har relevant erfaring, og de bruger kun komponenter og materialer af høj kvalitet. Betro arbejdet til fagfolk og få det ønskede resultat og maksimal sikkerhed.

LLC "Salvador og Co"

2014 år
