Sådan monteres det elektriske panel

Den massive opførelse af boligmassen og den igangværende genopbygning af gamle bygninger presser lejlighedsejere til behovet for uafhængigt at forstå teknologierne til at udføre elektrisk arbejde i deres lokaler. Dette giver dig mulighed for at oprette et individuelt elektrisk system, der imødekommer ejerens specifikke behov i stedet for at bruge et typisk kredsløb designet til gennemsnitsforbrugeren.

Sådan vælges placeringen af ​​det elektriske panel

For korrekt at samle det elektriske panel i en nybygget lejlighed er det nødvendigt at tegne op projektethvor det er nødvendigt at sørge for en detaljeret implementering af deres behov i hvert værelse, at overveje placeringen af ​​lamper og afbrydere til dem, antallet af stikkontakter til bærbare og stationære elektriske apparater.

Sammen med elektriske ledninger er det ofte nødvendigt at lægge rørledninger til vandforsyning, opvarmning, telefonlinjer, antennekabler, et computernetværk, samtaleanlæg, alarm og andre lavstrømskredsløb. Ruteoptimering af alle disse systemer er bare en del af projektudviklingen.

Det elektriske panel er det sted, hvor kablet fra energiforsyningsorganisationen er forbundet til elektricitetsmåleren til yderligere distribution af elektricitet til forbrugerne af lejligheden via skiftemaskiner.

Målet med projektet er at bestemme det mest passende sted for det elektriske inputpanel. For nylig er det sædvanligt at installere det ikke på landing, som det blev gjort i det forrige århundrede, men inde i lejligheden. Dette eliminerer uautoriseret adgang til udstyr og skaber visse faciliteter.

Typisk vælges skjoldets placering i korridoren nær hoveddøren i en højde af ansigtsniveauet, fordi det er så praktisk for beboere tage måleraflæsninger og afbryd unødvendige forbrugere, når de forlader lejligheden. Og under installationen reduceres strømkablets længde.

Når man vælger en placering til skjoldet, skal ejerne af hytten og det private hus tage hensyn til den sikre organisering af inputenheden i bygningen, designet til grenen fra luftledningen eller kabelledningen og koordinere deres enhed med strømforsyningsorganisationen.

Sådan vælges designet på det elektriske panel

I boligbygninger bruges to typer ledninger:

• udvendigt lagt på overfladen af ​​væggene;

• indre, skjult i porte og hulrum.

Under dem er der udstedt elektriske paneler, der simpelthen kan fastgøres på ydersiden af ​​væggen eller monteres inde i den, hvilket gør den passende udsparing.

Materialet i klapboksen er designet til en lang levetid. Det kan være:

• metal;

• stærk plast.

Eksterne og interne dekorative finish, lavet i forskellige farver nuancer, giver dig mulighed for at vælge et kvalitetsvalg til design af ethvert rum.

Ansvarlige enheder er placeret inde i skjoldet. Adgang til dem af uautoriserede personer og børn bør begrænses ved at lukke døren med en lås, hvis nøgle skal opbevares et separat sted. For at overvåge disken er det nok at have et vindue på døren.

Det praktiske flertal af moderne skærme er tilgængelige til bekvem og pålidelig placering af elektriske enheder på Din skinne. Sådanne design bør anvendes. De sparer betydeligt plads og gør det nemt at afmontere en defekt enhed.

For at fastgøre maskinen er det nok at sætte den med den bageste rille på skinnen, brug en skruetrækker til at trække fastgørelseslåsen ud, tryk lidt på huset og løsne låsen. Fjernelse udføres i omvendt rækkefølge.

Din skinne kan monteres terminalblokke og dæksamlinger på forskellige måder.

Set fra en elektriker er det nødvendigt at vælge et elektrisk panel med hensyn til dimensioner til placering i alle de nødvendige skifteanordninger, beskyttelsesanordninger, doserings- og kontrolanordninger. Derfor, før du besøger butikken, er det vigtigt at afslutte oprettelsen af ​​ledningsføringsprojektet og beslutte alle elektriske apparater, der skal placeres inde.

Derudover har praksis vist, at moderne mennesker konstant anskaffer en række forskellige elektriske apparater, og for det er det nødvendigt at oprette yderligere kraftledninger. Undertiden måtte ejerne endda levere et andet tavle ved siden af ​​det vigtigste. Derfor, når du vælger et design, anbefales det altid at oprette en reserve med intern plads.

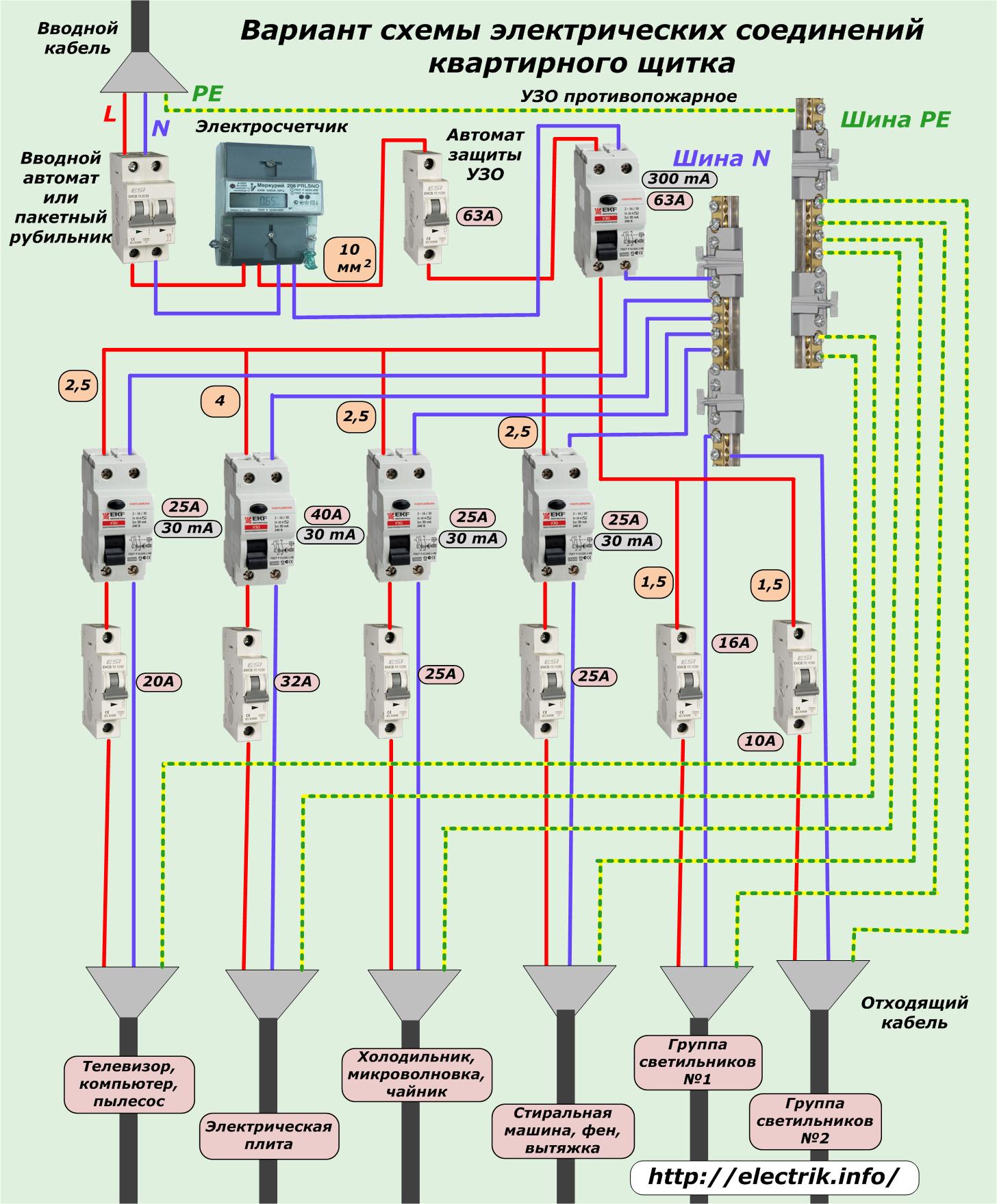

Et omtrentlig diagram over valg og tilslutning af koblingsanordninger og beskyttelse til placering inde i skærmhuset er vist på figuren. Sammensætningen af ​​komponentdele i hvert enkelt tilfælde kan variere betydeligt.

Her vises det, at spændingen fra adgangspanelet forsynes med et strømkabel med tre kerner:

1. L er netværkets fase;

2. N er arbejdsnulet;

3. PE - beskyttelsesleder.

For klarhed fremhæves hver af dem i sin egen farve: rød, blå og gulgrøn, som bruges i praksis til at betegne ledninger.

Fase- og nultråde er forbundet til indgangsafbryderen eller batchkontakten (switch), og den beskyttende PE-leder sendes straks til sin bus. Med det skilles han fra alle forbrugere med vener af udgående kabler.

Fra introduktionsmaskinen leveres spændingen til måleren og derefter - videre ind i kredsløbet. Billedet viser, at der til denne kæde anvendes kobberledninger med et tværsnit på 10 mm kvadrat, der absorberer den maksimale belastning af alle tilsluttede enheder. Det skal bemærkes, at adgangen til målerens terminalblok og kontakterne til indgangsafbryderen efter installationen er afsluttet af energitilsynsrepræsentanten.

Efter den elektriske måler installeres en brandbeskyttende RCD med et setpoint for en lækage på 300 mA og den nominelle strøm for det elektriske kredsløb. Da reststrømsindretningen kan brænde ud fra kortslutningsstrømme, er den beskyttet af en strømafbrydere med den passende klassificering.

I ovenstående diagram duplikerer denne switch input-automaten, så du kan ikke placere den her. Men det vil være nødvendigt, hvis der bruges en switch eller switch.

Arbejdsnulet efter at have forladt brandbeskyttelsen RCD er tilsluttet sin bus, og fra det opdrættet til forbrugere. Når der monteres RCD'er eller differentielle maskiner på linjerne, føres den neutrale ledning gennem dem.

Som et eksempel vises det, at alle elektriske forbrugere af lejligheden er opdelt af projektet i seks linjer. Det er vigtigt at overholde princippet om ikke kun deres territoriale tilknytning, men også fordelingen af ​​lastkraft. Så den elektriske komfur er forbundet med en separat linje med 4 mm firkantledere og en 32 amp strømafbryder.

Et tv, en computer, en stik til bærbare elektriske apparater kan kombineres til en kæde, lavet med 2,5 mm firkantede ledninger og drevet fra en 20 amp maskine. På samme måde med andre forbrugere.

I alle elektriske apparater, der kan røres af en person, en RCD eller differentiel automata. Diagrammet viser, at for at spare penge blev de forladt i belysningskæder.

Hver RCD styrer et specifikt afsnit af kredsløbet. Det kan omfatte flere forbrugere. Dette sparer plads i skjoldet og penge. Men når RCD kører, vil det være nødvendigt at se efter dens årsag - stedet for krænkelse af isolering.

Jo flere enheder der er tilsluttet i kæden, desto vanskeligere er det at identificere placeringen af ​​fejlfunktionen. Det er meget muligt, at lækstrømme gennem hver enhed ikke er farlige, og deres samlede værdi overstiger det indstillede punkt.

Også i ovenstående eksempel mangler relæ til spændingsovervågning, der er beregnet til at beskytte elektrisk udstyr mod tilfælde af stigende spænding i ledningen på 0,4 kV kl udbrænding eller brud på den neutrale leder. Automatisk fjernelse af strøm fra kredsløbet, når en sådan nødsituation opstår ved hjælp af en ILV, sparer husholdningsapparater og sikrer ro i sindet for ejerne.

Spændingsstyrerelæet installeres umiddelbart efter den elektriske måler til brandbeskyttelsesanordningen.

Det er meget vigtigt at tilslutte RCD'en korrekt i det elektriske panel: Det rigtige kredsløb til tilslutning af en RCD

Sådan udføres intern installation

Det ømme sted i de fleste ikke-professionelt samlede kredsløb er en kontinuerlig kugle med blandede ledninger, hvilket er svært for selv gode specialister at forstå. Intern installation skal være gennemtænkt på forhånd.

For at gøre dette er det ønskeligt at starte indledningskablet på dens side ovenfra eller fra siden og de udgående kabler fra det modsatte. Denne teknik sparer også kabellængden.

Ved montering anbefales det at overholde farvekernergivet som et eksempel på et indgangskabel. Når dette ikke er muligt, underskrives enderne af kernerne med en ikke-falmende markør eller sort blæk baseret på dichlorethan.

Dæk til arbejde og beskyttelsesnul er placeret på siden, hvilket giver fri adgang til dem. Brug af specielle design af klemmeblokke til dæk i huset letter installationen og gør det mere forståeligt.

Når der bruges en differentiel afbryder i stedet for en RCD med en afbryder, arbejder nulet, efter at den er sendt direkte til lastkablet og ikke til samleskinnen. Ellers ændres difavtomatens algoritme, kredsløbet fungerer forkert.

Designet af afbrydere kræver, at de installeres i en lodret position med indgangskontakter ovenfra. Med en anden placering fungerer de, men deres ressource reduceres. Kun velkendte mærker af virksomheder som Siemens eller Legrand tillader vilkårlig orientering af dyre modeller af deres produkter.

Forbindelse af de indkommende ledninger til maskinerne udføres på de øverste kontakter og de udgående kredsløb på de nederste. Dette er sædvanligt i henhold til elektrikernes etikette: letter søgningen efter nye fejl inden i kredsløbet.

Desuden er de faste kontakter placeret på toppen i design af de fleste maskiner. Bueindretninger og en bevægelig kontaktdel er placeret i nærheden af ​​dem. Strømning fra bunden op kan forårsage energitab.

Under alle omstændigheder skal hovedprincippet for installation være den fuldstændige ensartethed af metoderne til at forbinde ledere på alle elementer inde i skærmlegemet.

Kun en kerne er tilladt per terminal. En større mængde kan svække den elektriske kontakt over tid, så det er forbudt efter reglerne.

For at forbinde automatiske maskiner til hinanden, fremstiller mange elektrikere springere. Æstetisk udseende og pålidelig forbindelse giver elektriske kammefremstillet af producenter af afbrydere. De fremskynder installationen, sparer plads til ledninger.

Alt arbejde inde i skjoldet udføres i henhold til det godkendte elektriske tilslutningsdiagram, hvis kopi altid skal være til rådighed. Ofte kan det nemt limes på døren indefra. I dette tilfælde overføres alle monteringsforbindelser på kredsløbet ved markering til eksisterende udstyr.

Hvert element i en arbejdsplan skal underskrives, så dens formål er klart, selv med et blødt blik. For at gøre dette kan du skrive tekst på en computer og udskrive små forklarende etiketter på printeren.

Når der ikke er plads til sådanne etiketter, anvendes en lys digital betegnelse på alt udstyr, og en forklarende tabel med en detaljeret fortolkning af den nødvendige information limes på døren. Det er praktisk at opbevare et sådant blad nær det elektriske panel.

Detaljeret dokumentation, klar mærkning og intuitiv installation øger driftssikkerheden af ​​elektrisk udstyr, giver det elektriske panel et æstetisk udseende og giver hurtig fejlfinding.

Efter afslutningen af ​​installationsarbejdet er en inspektion af alt installeret udstyr obligatorisk, stederne for elektriske forbindelser og fastgørelse af elementerne komprimeres, installationen udføres korrekt og målt isoleringsmodstand fuldt monterede kæder. Først efter dette er prøveoptagelse under belastning og test i drift tilladt.

Under drift er det nødvendigt at udføre periodiske forebyggende undersøgelser og kontrollere tilstanden af ​​gevindforbindelser i terminalerne. Dette garanterer en pålidelig drift i lang tid.
