Fem gratis programmer, der gør livet lettere for designeren
Hver designer drømmer i hemmelighed, at robotter hurtigt, nøjagtigt og præcist laver tegninger, og en person får en fabelagtig løn for dette. En sådan automatisering er stadig langt væk, men det er meget muligt at lindre dit arbejde ved at reducere den tid, du har brugt på forberedelse af projekter og relateret dokumentation. Fire nyttige programmer og en smartphone-app til at hjælpe!
SmartLine 1.9
Fordele: hjælper med at implementere 0,4 kV-projektledningen i overensstemmelse med gældende normer og regler; Databaser opdateres regelmæssigt og er tilgængelige i mangel af Internettet.
ulemper: ikke kompatibel med AutoCad LT.
Beskrivelse: SmartLine 1.9-pluginet er en AutoCad-palet med prøveprojekter. En ingeniør trækker de nødvendige understøtninger til tegningen, eller de placeres automatisk langs linjeruten. Derudover beregner programmet skæringspunkter med tekniske strukturer, opretter lister over understøtninger, skyttegrave og værker samt kabellogfiler.
Dokumentation kan eksporteres til Excel og Writer, hvilket letter arbejdet for ikke kun designeren, men også estimatoren.
Sammensætningen af alle noder er baseret på en færdiggjort database med tegninger og standardløsninger til de mest populære beslag til selvbærende isolerede ledninger - IEK® (SmartLine har også baser fra andre producenter). Hvis noget element pludselig ikke var i samlingen, kan du oprette det og gøre det tilgængeligt for andre designere. Enhver standardløsning, der foreslås af programmet, kan erstattes med sin egen unikke knude, der specificerer specifikke komponenter.
Værktøjet får mest muligt ud af AutoCads funktionalitet, som fjerner kompatibilitetsproblemer og forenkler udvekslingen af dokumentation med kolleger.
Elektriker 7.8
Fordele: ikke krævende på ressourcer; giver dig mulighed for hurtigt at udføre små elektriske beregninger.
ulemper: en for simpel grænseflade, på grund af hvilken der er mistillid til resultaterne af arbejdet; den seneste version er 8.6, men kun 7.8 kan findes til download (på trods af headers sikkerhed).

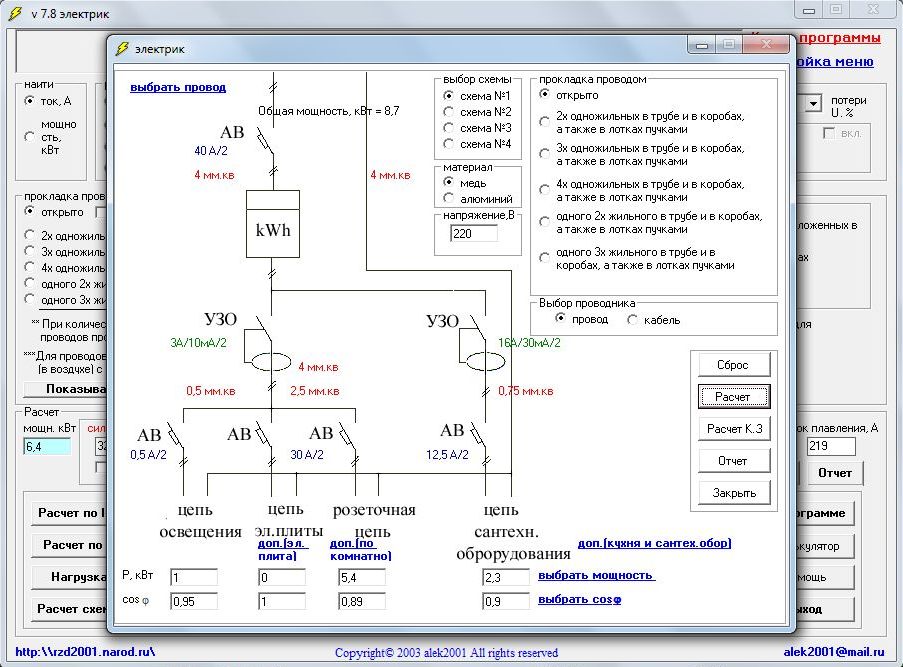

Beskrivelse: Programmet er som en simpel elektrisk lommeregner. Efter den første beregning bliver det imidlertid uklart, hvordan designeren eller installationsprogrammet kunne klare sig uden det. Specielt hjælper programmet, når man udfører operationelle og små beregninger.
Antag, at når du er nødt til at forestille dig, hvilken slags strøm der vil være i et bestemt internt netværk, og vælg den rigtige tråd og skifteindretning. Ved at indstille de indledende parametre, for eksempel spænding, strøm og andre, kan du beregne:
-
strøm i kredsløbet;
-
kortslutningsstrøm;
-
nuværende distribution efter grupper af maskiner;
-
spænding og effekttab, inklusive til 3-10 kV linjer;
-
jordforbindelse;
-
lynbeskyttelse og meget, meget mere.
En stor hjælp, når man udfører beregningerne, er den indbyggede referencebog, der viser karakteristika for transformatorerne, metaltrådens vigtigste egenskaber, kabelkernens specifikke tyngde, effektudstyr for forskellige udstyr og strømforbrugere osv.
Programmet giver en visuel redaktør, der tilbyder et valg af fire optimale layout af elektriske komponenter i de designede rum og hjælper med at beregne omkostningerne for alle materialer til implementering af den valgte løsning.
IEK Metal Shell Configurator
Fordele: fungerer online, ikke nødvendigt at downloade og installere noget; udstyrstegninger kan eksporteres i dwg-format og bruges i arbejde.
ulemper: der er ingen måde at sammenligne flere skabe.
Beskrivelse: I dag tilbyder markedet et enormt sortiment af elektriske produkter, inklusive kasser til skifteapparater og tilbehør til dem. Variation glæder sig selvfølgelig, men på samme tid er det ikke let at vælge elementer.Du skal finde det mest pålidelige og lette at installere produkt med de krævede egenskaber og, vigtigst af alt, med det optimale forhold mellem pris og kvalitet.
Som regel skal designere allerede på dette trin surfe uendeligt på Internettet, mens installatører på jagt efter den perfekte løsning undertiden endda går rundt på alle mulige salgssteder. Men du skal stadig vælge tilbehør til installation ...

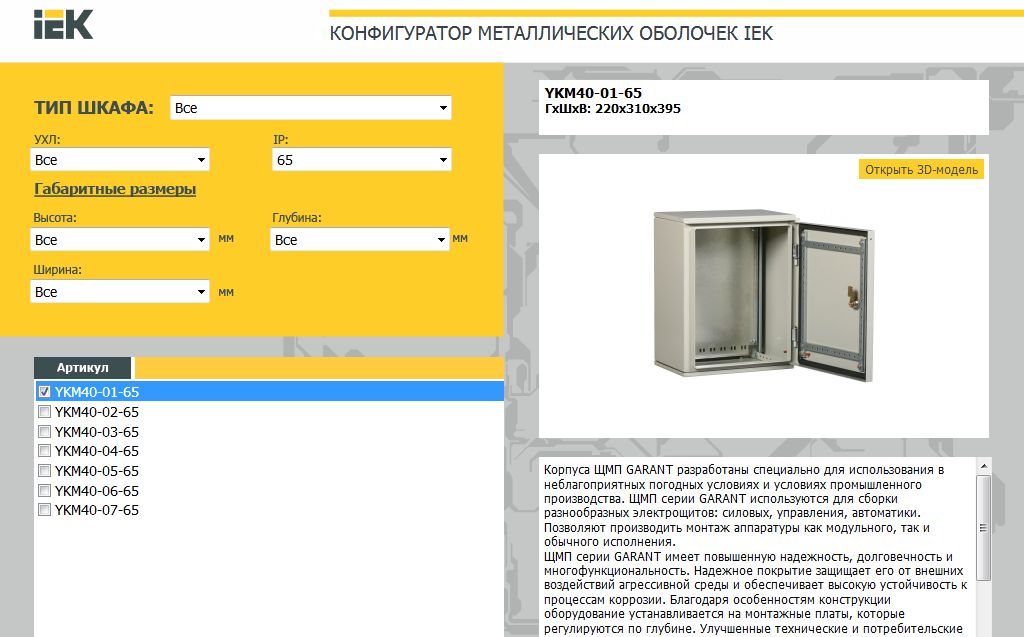

En speciel skalkonfigurator fra IEK GROUP letter denne proces i høj grad, hele udvalget af metalskabe og deres egenskaber er præsenteret her. Det giver dig mulighed for at vælge en metalboks til installation af koblingsudstyr til et specifikt sæt egenskaber på et minut - for eksempel dimensioner, klimapræstation og beskyttelsesgrad. Efter udfyldning af de nødvendige felter vælger programmet en metalboks.
Det er muligt at designe indgangsfordelingsenheder, sammenklappelige metalhuse, skabe med monteringspaneler, belysningspaneler og kasser til brandudstyr. Brugeren er også tilgængelig foto, beskrivelse og 3D-model. Når designeren har bestemt sig for skallen, hjælper konfiguratoren med at vælge tilbehør.
Fordele: ikke krævende på computerressourcer; Der er en indbygget instruktion til brug af programmet.
ulemper: online-versionen af bakker 3.0 leveres ikke. Inden arbejdet påbegyndes, skal programmet downloades.

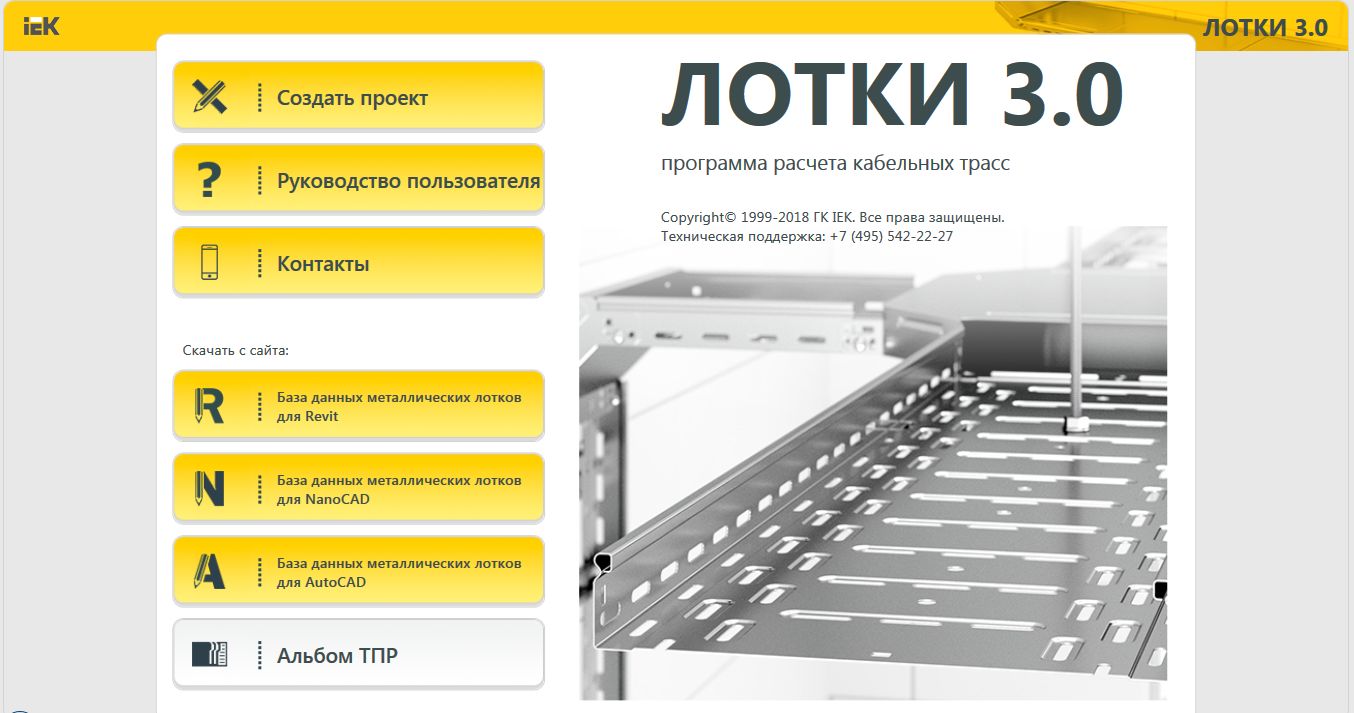

Beskrivelse: et nyttigt program fra virksomheden IEK GROUP, der hjælper med at beregne kabelruter baseret på metalbakker og vælge fastgørelsesmidler og tilbehør til dem. Efter lanceringen af “Bakker 3.0” vises en instruktion på skærmen, der tydeligt forklarer, hvordan man fuldt ud bruger programmets funktionalitet.
Softwarepakken giver dig mulighed for at beregne udfyldningen af bakken og belastningen afhængigt af antal og kabeltype, vælge typer af fastgørelsesmidler, sæt tilbehør. Alle valgte produkter inkluderes automatisk i specifikationen efter at have klikket på knappen "Tilføj til CO", som gør det muligt at reducere tiden til forberedelse af dokumentation og for at undgå unøjagtigheder og fejl.
Programmet implementerer muligheden for at oprette flere sektioner af ruten. For alle elementer er der beskrivelser og fotos. Specifikationen uploades i regneark eller pdf-format. Programmet inkluderer en database over metalbakker til de mest almindelige CAD-systemer: Revit, NanoCAD, AutoCAD.
Generelt er “Bakker 3.0” et let og nyttigt værktøj ikke kun for designere, men også til handelsvirksomheder, hvilket vil være meget lettere at beregne det krævede antal bakker, tilbehør og hardware.
Beregninger af belysning v 4.1.4 (eller lynberegninger)
Fordele: installeres på en smartphone.
ulemper: Kun Android funktionaliteten af den gratis version er begrænset.
Beskrivelse: Programmet er installeret på en smartphone eller tablet og giver dig mulighed for nemt og hurtigt at udføre beregninger relateret til belysning. Det fås i to versioner - gratis og betalt (Pro-version).
Den gratis version har mange interessante funktioner - for eksempel kan du bestemme antallet af armaturer efter parametre, konvertere fysiske mængder fra en måleenhed til en anden, udføre nogle elektriske beregninger osv. Beregningen af den samlede flux, lysmåler, lys på gulvet, valg af lampearmaturer og nogle andre er dog beregnet Formler er kun tilgængelige i Pro-versionen.
Applikationen vil være et uvurderligt værktøj i design af belysning, især når du har brug for at beregne noget på stedet, men der er ingen computer med stærk software - smartphonen er altid med dig. Det installeres let, det fungerer smart, det bruger få ressourcer til gadgeten.
Artiklen indeholder kun et par eksempler. Der er faktisk mange nyttige programmer, onlinetjenester, hjælpeprogrammer og applikationer til en smartphone til en designer. Vælg det mest passende, opret dine egne værktøjer og øg din produktivitet og effektivitet.
