AutoCAD elektrisk CAD-system

Takket være AutoCAD skiftede engang engang fra at arbejde på computere til computere. Imidlertid er moderne projekter så komplekse, og deres produktionsfrister er så stramme, at AutoCAD ikke længere opfylder alle moderne designkrav.

I øjeblikket erstatter forskellige computerstøttede designsystemer aktivt den "elektroniske culman", der tilbyder at fremskynde gennemførelsen af ​​projektet, automatisere rutinearbejde, overvåge designprocessen og advare om fejl.

AutoCAD Elektrisk - dette er en velkendt AutoCAD til oprettelse af projekter inden for elektroteknik, automatisering, processtyringssystemer udstyr og andre områder.

Programmet indeholder et komplet sæt AutoCAD-funktioner, hvortil der tilføjes specialiserede værktøjer, der automatiserer processerne med at skabe diagrammer, layouttegninger, rapportgenerering osv. Designe i AutoCAD Electrical kan forbedre produktiviteten og reducere fejl.

Hvis AutoCAD fungerer med separate tegninger, geometriske objekter og blokke, fungerer AutoCAD Electrical:

• Med hele projektet, inklusive projektet, kan du oprette ud fra standardtegninger og typiske fragmenter af skemaer

• Med komponenter, såsom motorer, relæer, klemmer, stik osv.

• Ledninger, kabler og seler

• Programmerbare logiske controllere osv.

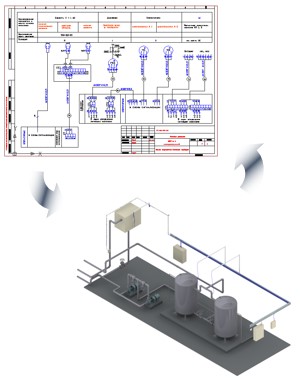

Autodesks digitale prototeknologiløsning går ud over den sædvanlige 3D-modellering. Det giver arbejdsgrupper mulighed for at bruge den samme digitale model i alle faser af projektet - fra det konceptuelle design til design, design af elektriske kontrolelementer og produktion.

Klik på billedet for at forstørre det

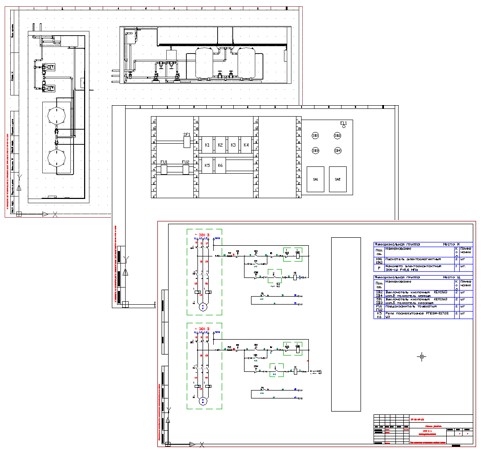

Et AutoCAD-elektrisk projekt kan indeholde:

• Automationsordninger

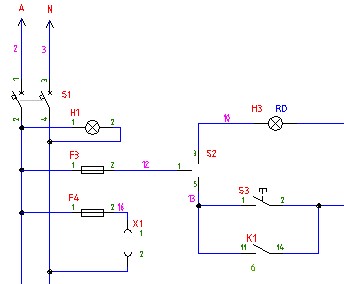

• Elektriske skematiske diagrammer

• Forbindelsesdiagrammer

• Layouttegninger

• Forsamlingsplaner

• Forskellige rapporter og andre dokumenter

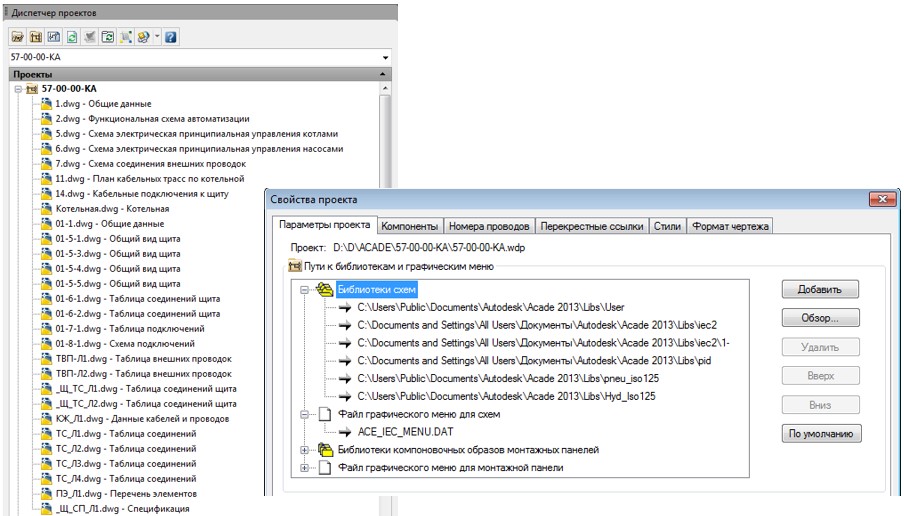

Arbejde med projekter og tegninger i AutoCAD Electrical koordineres af "Project Manager", der tilbyder:

• Fleksible midler til justering af visningen af ​​projektindhold

• Kraftig genvejsmenu

• Værktøjer til opsætning af projektmiljø og komponentbiblioteker.

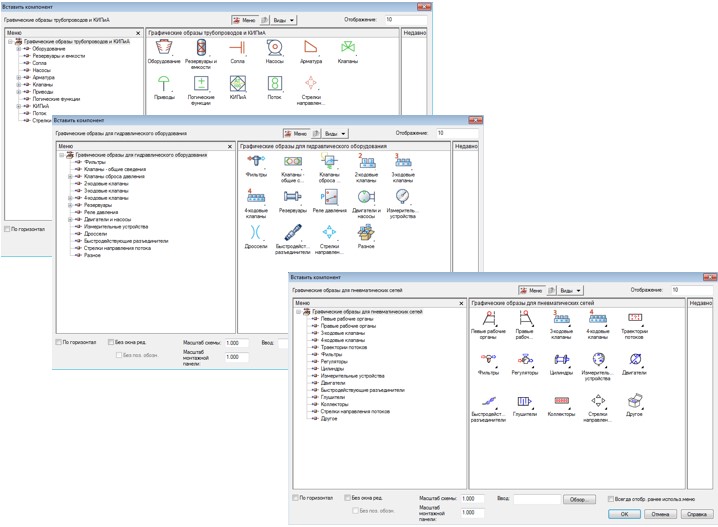

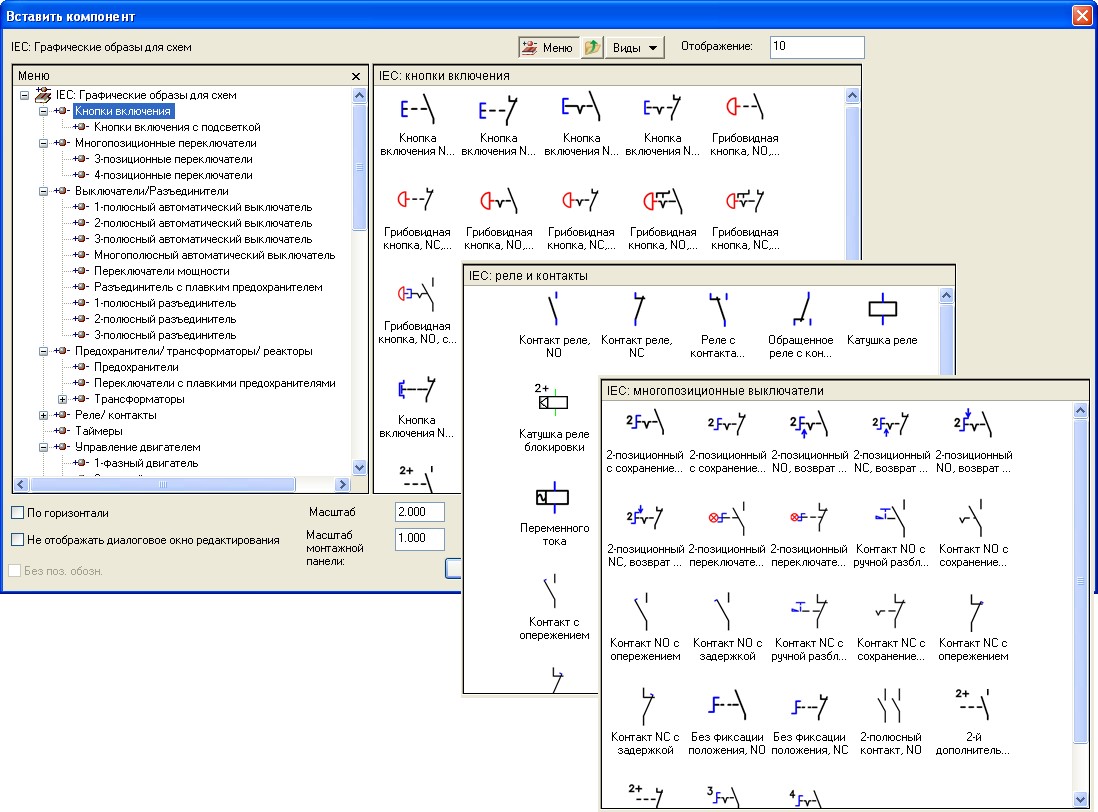

Når man arbejder på et projekt, bruges grafiske databaser og tekstdatabaser. AutoCAD Elektrisk forsyning inkluderer mere end 2000 traditionelle grafiske symboler (UGO) af komponenter i elektriske kredsløb ifølge GOST, JIC, IEC, GB, JIS, AUS. Det er muligt at oprette brugerdefinerede grafiske billeder og inkludere dem i en grafisk database.

Det grafiske komponentbibliotek inkluderer også:

• Produktlayouts

• Automationskredsløbskomponenter

• Pneumatiske og hydrauliske komponenter.

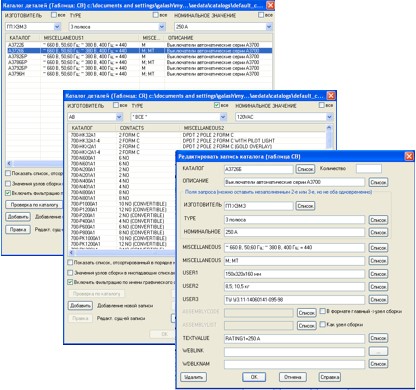

AutoCAD-katalogdatabasen indeholder mere end 350 tusinde produkter fra de mest berømte producenter, deres katalogdata og layoutbilleder.

En komponent placeret på et layoutdiagram eller en tegning tildeles automatisk en unik referencedesignator. Linjer oprettet i specielle lag defineres som ledninger eller kredsløb, som også automatisk tildeles et unikt nummer.

AutoCAD Electrical understøtter:

• Fleksibelt format til komponentbetegnelser og projektkredsnumre

• 3-fasenummerering

• Spor duplikatnotation.

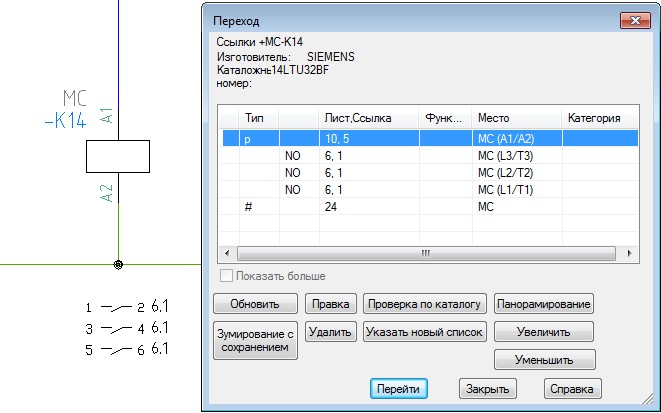

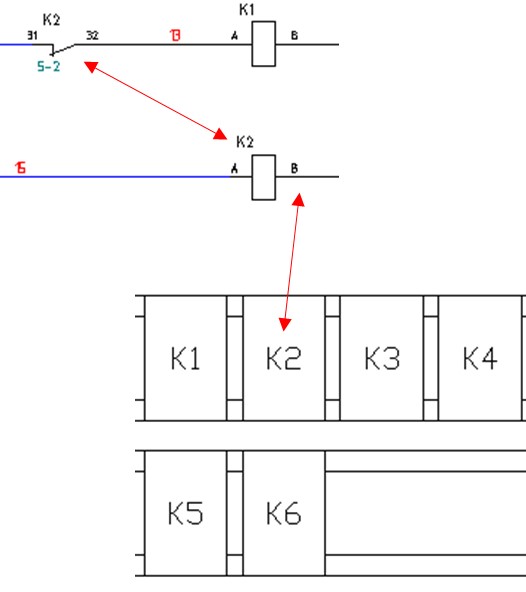

Grafiske billeder af komponentdele, der er placeret på forskellige ark i projektet, men med den samme reference-designator, defineres af AutoCAD Electrical som et enkelt objekt. Et specielt værktøj giver dig mulighed for automatisk at finde komponenterne og bevæge dig rundt i dem, for eksempel foretage de nødvendige ændringer. Ændringer foretaget i en del af komponenten overføres til alle andre dele.

Specielle funktioner til arbejde med kontaktorer / relæer understøttes, herunder:

• Fleksibelt displayformat til krydsreferencer: tekst, grafik eller tabel, muligheden for at vise ubrugte kontaktgrupper

• Advarsel om overskridelse af antallet af kontaktgrupper og afviselige kontakter.

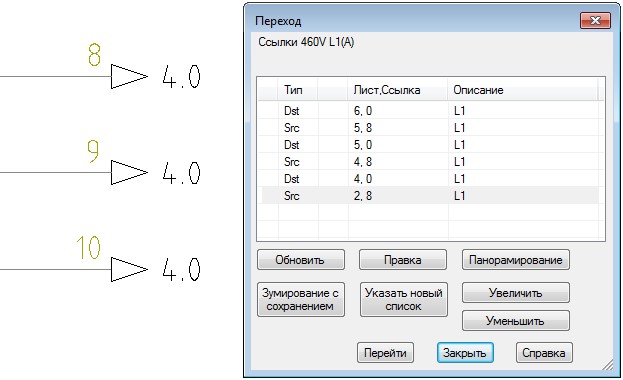

For at forbinde kæder på forskellige ark i projektet eller i forskellige dele af arket bruges tværbindinger af kæder: kildelink og destinationslink.

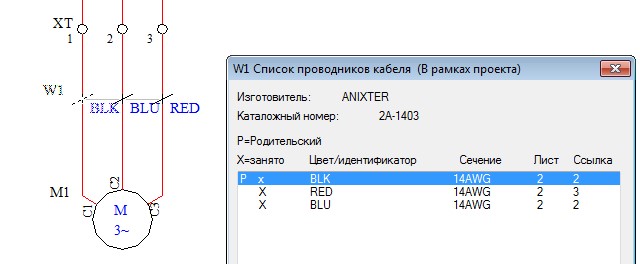

Ud over antallet af ledninger til projektet kan du tildele et mærke, farve, sektion og andre egenskaber. Ved hjælp af specielle værktøjer tildeles ledninger funktionerne i kabelkerner, der tildeles kabelkabelbetegnelsen og katalogdata, kernenumre osv. AutoCAD Electrical styrer det tilladte antal kerner til den valgte kabeltype.

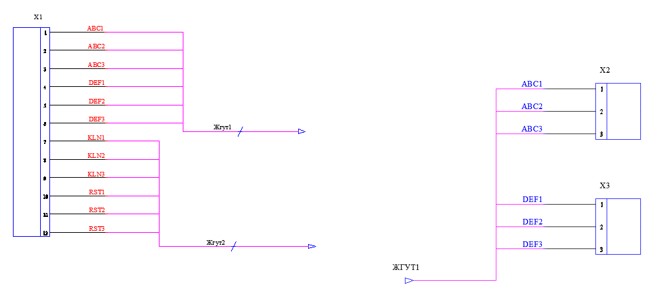

AutoCAD Electrical tilbyder følgende værktøjer til oprettelse af kredsløb ved hjælp af ledningsnettet:

• En parametrisk måde at oprette stik på

• Bygning af flere ledere i én operation

• Talrige stikstikfunktioner

• Links - Opdelere til seler

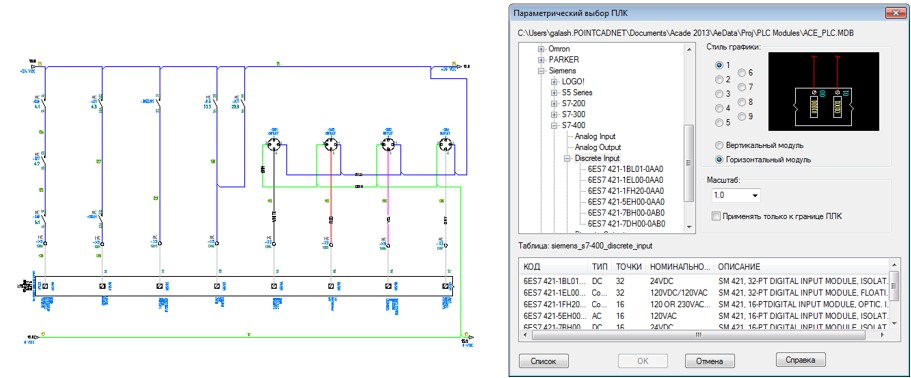

Følgende funktioner er tilgængelige til automatisk oprettelse af kredsløb ved hjælp af programmerbare logiske controllere (PLC'er):

• PLC-modulbiblioteket indeholder mere end 3 tusind produkter fra de mest berømte producenter

• Parametrisk placering og betegnelse af PLC I / O-moduler på projektark

• Automatisk oprettelse af PLC I / O-modultilslutningstegninger baseret på tabeldata

• Tovejskommunikation mellem AutoCAD Electrical og Rockwell Automation samt Schneider Electric's Unity.

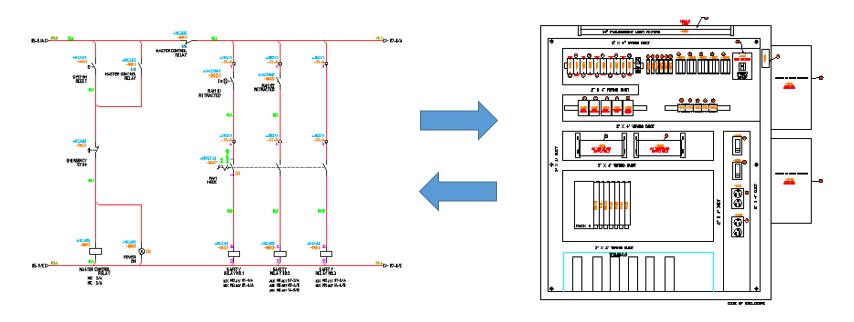

Følgende AutoCAD Elektriske funktioner giver dig mulighed for at oprette smarte layouttegninger:

• Kommunikation og kontrol af komponentvisningen på diagrammet, tegning af layout og i rapporter

• Interaktiv oprettelse af layouttegninger i henhold til projektdiagrammer

• Tilføjelse af konstruktionselementer, kanaler og monteringsskinner til projektet

• Tilføjelse og kontrol af varenumre for komponenter

• Projektintegritetscheck

• Krydsreferencenavigation mellem komponentvisningsdele

• Mulighed for at anvende monteringsdata på tegningen.

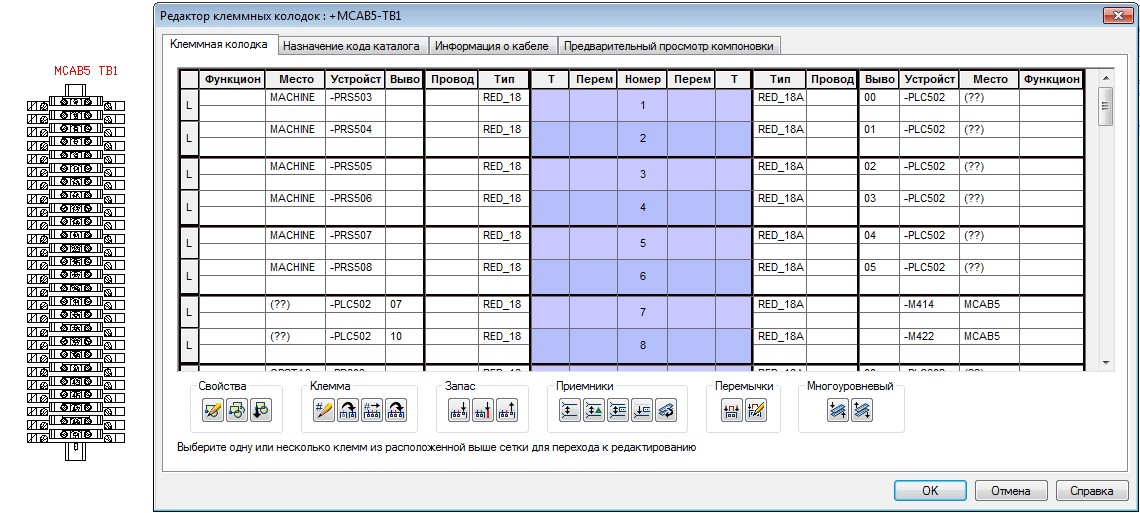

Al information om projektterminalerne overføres til "Terminal Block Editor", der indeholder følgende funktioner:

• Tilføjelse af overflødige terminaler, interne og eksterne jumpere, tilbehør

• Generering af visning af terminalblokke i grafisk eller tabelform

• Opret terminaler på flere niveauer

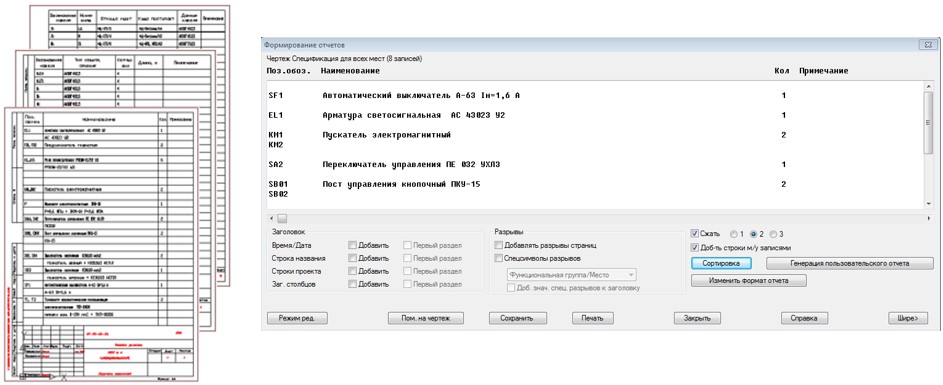

I henhold til projektet eller individuelle tegninger genereres forskellige rapporter automatisk, såsom en liste over elementer, forbindelsestabeller, ekstern ledning, PLC-signaler og andre dokumenter. For at få de krævede rapportformater er der:

• Mulighed for at tilpasse brugerrapporter, rapportgenerering i overensstemmelse med GOST

• Sorter og filtrer felter

• Konfiguration af visningen af ​​en rapport på et ark i et diagram eller layouttegning

• Tovejsovergang fra ark til rapportvisning understøttes.

• ASCII, Microsoft Excel, Microsoft Access, CSV og XML understøttes til at gemme rapporter i eksterne filer.

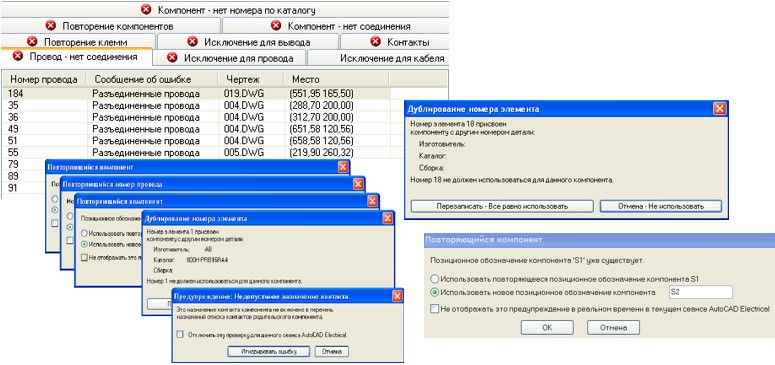

I designprocessen udføres overvågning i realtid, og der vises fejlmeddelelser. Objekter og værktøjer til kontrol:

• UGO til komponenter

• Kopiering af betegnelse af komponent, terminal, kabel eller kernenummer

• Manglende eller genopkald ledningsnummer

• Hængende ledninger

• Ikke-tildelte varenumre

• "Børn" -komponenter, som en "forælder" -komponent ikke er tildelt til

• Ugyldige kontakter

• Tildeling af komponentpositionens nummer i skabet osv.

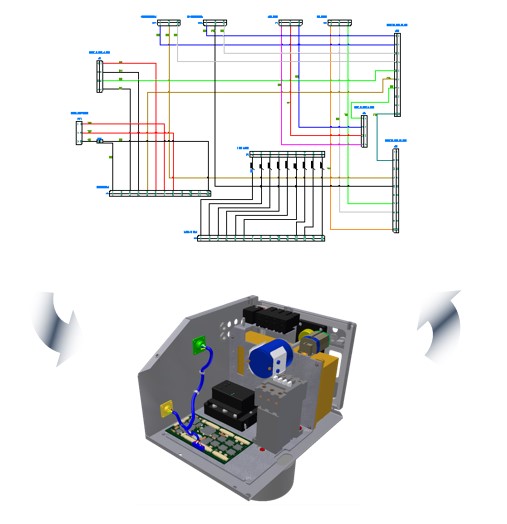

For at få en tredimensionel model af produktet er der en forbindelse med Autodesk Inventor Professional. Følgende procedure til deling af AutoCAD Electrical og Autodesk Inventor Professional foreslås:

• Opret kredsløb i AutoCAD Electrical og gem projektdata i XML-format

• Læs kredsløbsdiagrammer og auto-wire routing i Autodesk Inventor Professional for at få kabellængder og diametre

• Generering af seletegning

• Korrektion af skemaer i henhold til data fra en 3D-model
