DIY LED Garland Controller

Beskrivelse af et enkelt LED kransekontrolkredsløb.

Nu er det ikke et problem at købe en nytårs krans med en controller: der er et tilstrækkeligt antal kinesiskfremstillede blinklys til salg.

Det ser ud til, at han gik, købte alt. Men det vil være meget mere behageligt, hvis kransen er skabt med dine egne hænder. Det vil hjælpe med at genoplive de gamle kranser, der er arvet fra bedsteforældre sammen med gamle juletrædekorationer.

En sådan styreenhed (controller, automatiske lyseffekter) er slet ikke svært at samle. nok lav kredsløbskort og lodning et par detaljer ind i det.

Der er tre områder i udviklingen af ​​styringsenheder til lyseffekter: mikrokontrollersystemer, systemer med brug af RPZU og styreenheder på logiske mikrokredsløb af en lille grad af integration.

Der er ingen tvivl om, at de to første systemer har det største antal effekter, og mikrokontrollersystemer er endnu enklere i kredsløbskonstruktion (bare en mikrokontroller og outputtaster), men sådanne enheder kræver skrivning af et program. Derudover har du også brug for en programmerer, der kører på en computer. Derfor er controlleren på logiske kredsløb samlet efter det færdige kredsløb meget hurtigere og lettere end de to første.

Figur 1 viser et diagram over en simpel controller, der kontrollerer driften af ​​fire LED-lys.

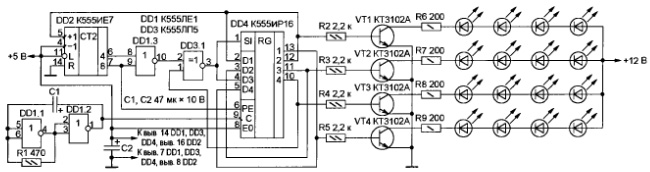

Figur 1. Kontrol til LED-lys (klik på billedet for at forstørre).

På trods af kredsløbets enkelhed implementerer controlleren flere lyseffekter. Disse kører lys i den ene retning og den anden. Desuden fra en, to eller endda tre kranser. Tænd lysene efter hinanden efter tur, og sluk i den modsatte retning. Ud over disse effekter implementerer controlleren flere andre. Det skal bare ses, ikke læses i artiklen.

Hver effekt gentages automatisk flere gange, hvorefter følgende billede udføres uden at forårsage træthed hos publikum.

Kredsløbet er ikke stort i volumen og består af kun fire mikrokredsløb, så det vil ikke være vanskeligt at samle det.

Grundlaget for enheden er et firecifret skiftregister med parallel registrering af data K555IR16. betjeningen af ​​skiftregisteret styres af logiske elementer DD1, DD3 og en binær tæller DD4 af typen K555IE7. "Kørelys" i en retning opnås ved et simpelt skift af koden, der er gemt i registeret. I den modsatte retning opnås den samme effekt ved parallel skrivning til registeret dens outputkoder og deres efterfølgende skift med en bit.

På elementerne DD1.1 lavede DD1.2 styresoscillatoren. Med klassificeringerne af kondensatoren C1 og modstanden R1 angivet på diagrammet, er dens frekvens ca. 3 ... 4 Hz. Du kan ændre det ved at vælge pålydende på disse dele. I stedet for R1 kan du placere en variabel modstand inden for et og et halvt kilo ohm. Derefter vil det være muligt at ændre frekvensen manuelt inden for bestemte grænser.

Garland-kontrol udføres ved hjælp af transistorkontakter VT1 ... VT4. Ud over dem, der er angivet i diagrammet, er enhver revers eller ledende ledningsevne transistorer, såsom KT315 eller KT815, egnede.

Som nævnt ovenfor er antallet af dele lille. Derfor passer de alle sammen på et bræt, hvor en tegning er vist i figur 2.

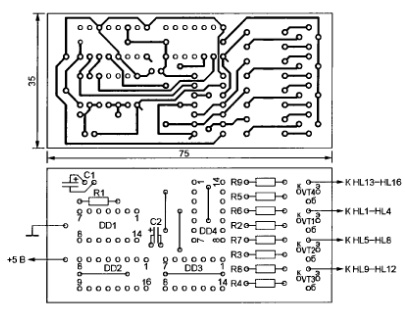

Figur 2. Kredsløb og placering af dele (klik på billedet for at forstørre).

Når du laver et bræt, skal du være opmærksom på, at der er trådhoppere under mikrokredsløbene DD2, DD3, DD4. De må ikke glemmes at installere før lodning af mikrokredsløb. Selve chipsene kan erstattes af funktionelle analoger fra K155, KR1533-serien eller af udenlandske analoger, som findes på Internettet.

Hver krans er samlet fra lysdioder i samme farve.Nu er det muligt at bruge fire farver: rød, grøn, gul og blå. Hvis det er nødvendigt at øge antallet af LED'er i hver krans, skal spændingen, der forsyner dem, øges, i vores tilfælde er det + 12V, med en hastighed på ca. to volt for hver ekstra LED. Spændingen bør selvfølgelig ikke overstige det maksimalt tilladte for nøgletransistorer. Modstanden for modstande R6 ... R9 skal vælges, så strømmen gennem lysdioderne ikke overstiger 20 ... 25 mA.

Som strømkilde kan du bruge den kinesiske adapter til + 12V spænding og supplere den med en integreret stabilisator af type 7805. Det er nødvendigt at få + 5V spænding til at drive mikrokredsløb. Da der kun er fire kredsløb, kan stabilisatoren arbejde uden en radiator.

I stedet for lysdioder kan du oprette forbindelse triac nøglerså vil det være muligt at bruge kranser af glødelamper. Forbindelsesdiagrammet findes i artiklen "Sådan forbindes belastningen til kontrolenheden på mikrokredsløb". Strukturelt kan tasterne udføres på et separat kort og forbindes til controlleren med ledninger. Begge tavler skal placeres i ét tilfælde.

Boris Aladyshkin

Comments

[#1]

Kan du efter ordre bungle pladen til controlleren ind i en krans med lamper? Ikke med dioder. På 8 lyseffekter.
Selvom jeg så denne artikel for omkring 2 år siden, opfordrede disse uheldige udbrændte controllere først og fremmest til stadig hele og gode kranser.

[#2]

Tak for kredsløbet!

[#3]

Jeg samlede denne controller i henhold til skemaet og brugte den angivne topologi - den fungerer ikke. Derudover fandt jeg en fejl i topologien. Jeg ved ikke hvorfor, men lysdioderne skifter ganske enkelt tilfældigt, uden at gentage og uden tegn på ordre. Desuden starter kredsløbet først, når du har lavet et åbent kredsløb i området mellem klemmerne 2 og 10 af elementerne DD1.3 og DD3.1. Hvis dette ikke er gjort, vil kredsløbet udarbejde et kort program og stå op til næste opstart.
Beskrivelsen er også en fejl. Element DD4 er lige den samme K555IR16, men ikke K555IE7. Og det er også skrevet, at masteroscillatoren har en frekvens på 3-4 Hz, men i virkeligheden viser det sig 26-28 Hz.
