Hjemmelavede dæmpere. Del fire Thyristor praktiske enheder

Grundlaget for dæmpere og effektregulatorer er som regel tyristorer og triacs. Funktionen af ​​disse halvlederenheder blev beskrevet i de foregående tre dele af artiklen, og nu kan du blive bekendt med enheden på nogle praktiske enheder på tyristorer. Alle kredsløb, der skal overvejes, anvender det fase kontrolprincip, der er beskrevet i slutningen. tredje del af artiklen.

Lad os først kende os med forholdsvis enkle ordninger, der indeholder en lille mængde detaljer, og i det mindste derfor det mest overkommelige til gentagelse under amatørforhold. Kredsløbene kan dog være mere komplekse, men algoritmen for deres funktion er stadig den samme - justering af lyskildens lysstyrke. Nogle gange er der ordninger, der kombinerer den faktiske lysdæmper og skumringskontakteller et skema til glat tænding af lampen. Men først de mest enkle ordninger.

For ikke at vende tilbage til den forrige del af artiklen, måske denne indsæt billedet igen på dette tidspunkt i teksten.

billede 1. Tidsdiagrammer over en faseeffektregulator

Lodret skygge svarer til tyristoren ved tilstand, og den strøm, der leveres til lasten, er proportional med området med de skraverede områder.

På billedet 2 viser et simpelt lysdæmperkredsløb, der kun giver dig mulighed for at justere lampens lysstyrkeuden yderligere funktioner.

billede 2. Enkel dæmper

Netspændingen gennem sikringen FU1 leveres til ensretterbro VD1 - VD4, i hvilken diagonalen DC-tyristor VS1 og lampe EL1 er forbundet. I nogle skemaer er lampen inkluderet i broens diagonal til vekselstrøm, men dette er ikke vigtigt. Thyristoren anvendes ganske kraftigt, hvilket giver dig mulighed for at kontrollere belastningen op til 1000W, som angivet i kredsløbsdiagrammet. Hvis der ikke kræves en sådan strøm, kan tyristoren erstattes af en anden, for eksempel fra KU202M-serien, som giver dig mulighed for at kontrollere lysstyrken på en lampe med en effekt på mindst 500W.

Regulatoren anvender fasestyringsmetoden: pulser modtages på tyristorkontrolelektroden, der forskydes faseforhold i forhold til spændingen ved anoden. Kredsløbet, der genererer kontrolimpulser, er bygget på en en-kryds to-base transistor VT1 type KT117A. Denne transistor har ingen udenlandske analoger.

Hovedformålet med denne transistor er at opbygge de enkleste generatorer - tweeters, udløse kredsløb til pulserede strømforsyninger (brugt i strømforsyninger i tv-apparater i 3STST-serien) samt styrepulsgeneratorer i fase-styringskredsløb svarende til det, der blev betragtet. Denne generator fungerer som følger.

Den udbedrede netspænding gennem modstande R3, R4 stabiliseres af seriekoblede zener-dioder VD5 VD6 ved et niveau på ca. 22 - 25V, hvilket afhænger af specifikke tilfælde af zener-dioder. Denne spænding pulserer forresten, svarer til diagram a) i figuren 1.

Denne rippelspænding gennem modstanderne R6, R7 oplader kondensatoren C2. Så snart spændingen hen over den når åbningsværdien for den enforbindelses-transistor VT1, åbnes den, og kondensatoren C1 udledes gennem dens overgang B2 - B1, modstandene R1, R2 og UE for tyristoren VS1, som et resultat af hvilken der dannes en kontrolpuls, tyristoren åbnes, og strømmen passerer gennem belastningen. Når den udbedrede rippelspænding passerer gennem nul, lukkes tyristoren og forbliver lukket, indtil den næste åbningspuls ankommer.

Opladningshastigheden for kondensator C2 reguleres af modstand R7.Når dens modstand er minimal (motoren bringes ud til venstre i henhold til diagrammet), er opladningshastigheden maksimal, tyristoren åbner lige i begyndelsen af ​​halvcyklussen og overfører den maksimale effekt til belastningen. Når modstanden R7-motoren bevæger sig til højre i henhold til skemaet, nedsættes opladningshastigheden for kondensatoren C2, hvorfor pulsen, der styrer tyristoren VS1, dannes senere. Da denne regulering er fase, og fasen måles ved vinkelenheder - radianer, siger de, at pulsen er dannet i en bestemt vinkel, i dette tilfælde senere end ved maksimal effekt i belastningen. Denne proces er vist på figuren. 1 på diagrammer b, c, d.

I diagrammet viser den stiplede linje LED HL1 og modstand R8. Deres formål er at vise, at enheden er tilsluttet netværket såvel som at overvåge lampens sundhed, medmindre regulatoren naturligvis er indstillet til et minimum. Men faktisk er regulatoren ganske funktionel uden denne tilføjelse, eller som optioner ikke vil sige nu.

Opsætning af enheden er ganske enkel. Når modstanden R6 bringes til nul, vælges modstanden R7, så lampens lysstyrke er maksimal. Denne indstilling afhænger af værdien af ​​kondensatoren C2, hvis værdi også kan kræve valg inden for de grænser, der er angivet på diagrammet.

Fig. 3. Hjemmelavet lysdæmper

I det betragtede kredsløb bruges en tyristor som et skifteelement, derfor for at være i stand til at regulere både den positive og negative halvbølge af netspændingen, skal der bruges en tilstrækkelig stor dioderbro i kredsløbet.

Hvis lastkraften er tæt på det maksimalt tilladte, skal tyristoren og med den brodioderne installeres på en kølerens radiator, hvilket yderligere øger enhedens dimensioner og kompleksiteten af ​​dets fremstilling. For at slippe af med brugen af ​​en kraftig ensretterbro bruges modparallel forbindelse af to tyristorer, som heller ikke er særlig praktisk og teknologisk avanceret.

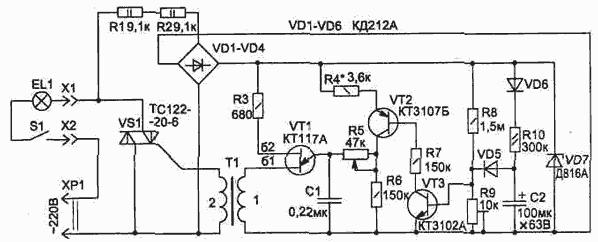

Brugen af ​​symmetriske tyristorer - triacs giver meget bedre resultater: i et tilfælde indeholder allerede to modtyristorer, der er forbundet parallelt. På billedet 4 Et modificeret kredsløb ved hjælp af en triac vises.

billede 4. Dæmp på triacen

En lille forfining af kredsløbet giver det mulighed for let at reducere dets dimensioner, mens lastkraften forbliver den samme. Thyristor-opstartningsenheden er også fremstillet på en enkelt-kryds transistor KT117A, kun transistoren er belastet på en matchende transformer T1. En sådan koordinering er nødvendig for at opnå kontrolimpulser uden en konstant komponent. Dette gør det muligt at åbne triacen i både positive og negative halvperioder af netspændingen.

Den matchende transformer er lavet på en ferritring i størrelse K16 * 10 * 4 af ferrit af det mest almindelige mærke НМ2000. Vikling 1 indeholder 80, og vikling 2 indeholder 60 omdrejninger af PELSHO-0,12 ledning. Før viklingen skal de skarpe kanter på ringen stumpes med sandpapir eller en diamantfil for at undgå beskadigelse af isoleringen, og selve ringen skal pakkes med et bånd af tynd lak, i ekstreme tilfælde klæbebånd.

Justeringsbroen VD1 - VD4 bruges kun til at drive reguleringsenheden samt et nyt kredsløbselement - enheden til jævn start af lasten. Derfor er dioderne i den lav effekt, ud over dem, der er angivet på diagrammet, kan 1N4007 bruges, de er velegnet til næsten alle lejligheder. Softstartaggregatet samles på transistorer VT2, VT3.

Hans arbejde er som følger. Når strømmen er tændt, begynder kondensatoren C2 at oplade på kredsløbet VD6, R10. Gennem dioden VD5 begynder spændingen over kondensatoren C2 at åbne transistorer VT3 og VT2. Modstanden for emitter-kollektorsektionen i transistoren VT2 falder, så den samlede modstand for sektionen R4, VT2, R5 falder jævnt, og opladningshastigheden for kondensatoren C1 øges også gradvist, lysstyrken på lampen øges.

Læs videre i den næste artikel.

Fortsættelse af artiklen: Hjemmelavede dæmpere. Del 5. Et par flere enkle ordninger

Boris Aladyshkin
