Hjemmelavede dæmpere. Del fem Nogle mere enkle ordninger

Dæmp på en analog af en enkelt forbindelsestransistor

Kredsløbet for en sådan dæmper er vist i figur 1.

På trods af ordningenes absolutte forskellighed ved første øjekast fungerer de næsten identisk. Lampens lysstyrke styres ved hjælp af fasemetoden til styring af tyristoren, men lastforbindelsen er noget anderledes.

I det betragtede kredsløb er regulatorbelastningen, en lyspære, inkluderet i ensretterbroens diagonal til vekselstrøm. Thyristoren i sig selv indgår i diagonalen af ​​en konstant, ensrettet strøm. den forrige mønster Selve pæren er også inkluderet i denne diagonal, men i dette tilfælde ændrer den ikke noget.

På transistorer VT1 monterede VT2 en soft start-knude, som vil blive beskrevet nedenfor, men overveje i øjeblikket betjeningen af ​​selve controlleren. Hvis vi mentalt tegner en lodret linje i figur 1 mellem transistoren VT2 og modstanderne R3 og R4, er alt hvad der viser sig at være til højre for denne linje faktisk lysdæmper.

Figur 1. Dimmer på en analog af en enkelt forbindelsestransistor

I stedet for en dobbeltbase-transistor KT117A med en knudepunkt, bruges dens analoge, samlet på transistorer VT3, VT4, i det triggerende pulsgenererende kredsløb. Hvis vi forbinder kollektoren og emitteren fra transistoren VT2 med en jumpertråd, oplades kondensatoren C2 gennem modstande R3 og R4.

Når spændingen hen over den når åbningsspændingen for analogen til en transistor med en forbindelse, åbnes den og danner en spændingspuls på UE for tyristoren VS1, der tændes, og strømmen vil strømme gennem belastningen. Thyristoren låses på samme måde som i det forrige kredsløb på det tidspunkt, hvor netspændingen går gennem nul. Modstand R4 justerer lysstyrken, som det fremgår af inskriptionen på diagrammet. Den maksimale lysstyrke opnås, når motoren i den variable modstand R4 bringes til den ekstreme venstre position i henhold til skemaet, kondensatorens C2's opladningshastighed er maksimal.

Hvis trådhopperen mellem VT2-transistorens opsamler og emitter er installeret, skal den fjernes, og videre forskning bør fortsættes. Softstartkredsløbet fungerer som følger.

På opstartstidspunktet er kondensator C1 endnu ikke opladet, så komposittransistoren VT1 VT2 er lukket, og kollektor-emitterafsnittet i VT2 er stort, der er næsten en åben mellem modstande R3 og R4, som ikke tillader opladning af timingskondensatoren C2.

Efter at have tændt for strømmen gennem kredsløbet VD1, R1, starter oxidkondensatoren C1. Spændingen på den begynder at stige jævnt, hvilket fører til gradvis åbning af komposittransistoren VT1 VT2 og kondensatoren C2 oplades gradvist.

Konstanten af ​​opladningstiden for kondensatoren C1 er sådan, at opladningsprocessen varer flere sekunder, på samme tid er der et langsomt fald i modstanden for kollektor-emitter-sektionen i transistoren VT2, så langsom, at det ser ud som en langsom drejning af modstanden R4 i retning af at reducere modstanden: der opstår en jævn stigning i lysstyrken, hvilket bidrager til øge levetiden for selve glødelampen.

Og til sidst indstilles lysstyrken i overensstemmelse med positionen for motoren i modstanden R4, med hvilken lysstyrke den blev slukket i går, med den samme lysstyrke, den vil tænde i dag. Efter en sådan start kan du naturligvis justere lampens lysstyrke om nødvendigt.

Parallelt med netværksafbryderen SA1 er en kæde af modstand R9 og en neonlampe HL1 installeret, hvis formål er at belyse kontakten i et mørkt rum.

Dimmer dæmper

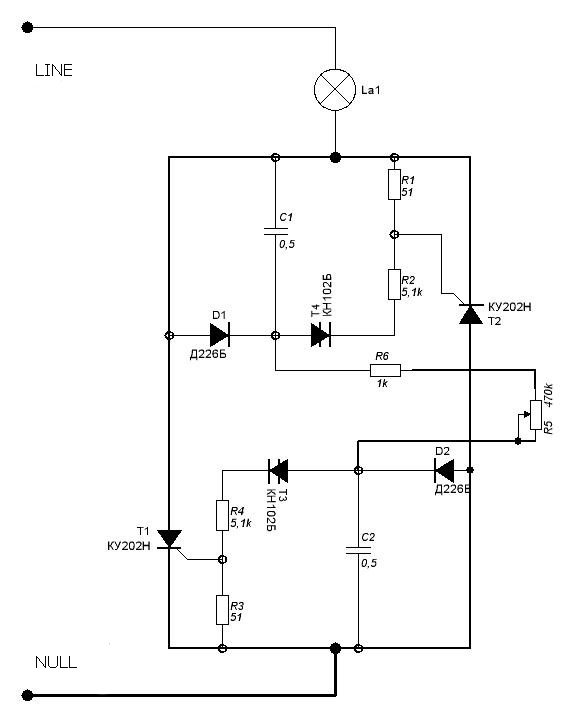

Kredsløbet for en sådan dæmper er vist i figur 2.

Figur 2. Dimmer dæmper

Som et eksempel på en sådan dæmper kan man nævne et industrikredsløb, der blev brugt i husholdningsindsprøjtningsmaskiner (maskiner til formning af plastprodukter). I dem var det naturligvis ikke en lysregulator, den kontrollerede simpelthen elektriske opvarmningers kraft, idet de faktisk var en udgangskaskade af temperaturregulatorer.

Kraftelementet i kredsløbet er tyristorer T1, T2, der er tilsluttet modsat - parallelt, som nævnt ovenfor. Hver thyristor styres af sit eget triggerkredsløb, der er lavet på en dynistor, for hver thyristor bruges dens egen dynistor og sin egen kondensator. Kondensatorer oplades gennem en fælles regulator for dem - en variabel modstand R5 og individuelle dioder D1, D2.

Antag, at C1 begynder at oplade. Dens ladekredsløb er som følger: NULL-ledning, D2, R5, R6, kondensator C1, lampe La1, ledning LINE. Det antages, at på dette tidspunkt på ledningen en positiv bølge af sinusbølgen. Når spændingen over kondensator Cl når tærskelspændingen for dynistor T4, åbnes sidstnævnte, og åbningsimpulsen passerer gennem UE for thyristor T2. Thyristor vil forblive åben, indtil linjespændingen passerer gennem nul. I den næste halvcyklus åbner tyristoren T1 på samme måde.

Lille bemærkning. Hvis en af ​​terminalerne i den variable modstand R5 kobles fra kredsløbet ved hjælp af en kontakt (ikke vist i diagrammet), stopper strømmen gennem belastningen. Det var i denne tilstand, at denne effektregulator blev anvendt i sprøjtestøbemaskiner nævnt ovenfor.

Det er let at se, at hver tyristor har sit eget sæt kontrolelementer. Den moderne elementbase giver dig mulighed for at gøre en sådan regulator endnu lettere, antallet af dele er halvt så meget.

Dimmer på en moderne elementbase

Dets kredsløb er vist i figur 3.

Figur 3. Dimmer ved hjælp af en sammensat dinistor

Et sådant kredsløb indeholder meget få detaljer: i stedet for to dinistorer, som i det foregående kredsløb, bruges kun en, men det er sammensat. Det er bare, at i et tilfælde er to identiske dinistorer tændt parallelt - parallelt, derfor kan en sådan dinistor arbejde i et vekselstrømskredsløb, polariteten af ​​inkluderingen betyder ikke noget. Det fungerer under alle omstændigheder, hvis det selvfølgelig kan serviceres.

For øvrig bruges disse dinistorer i energibesparende lamperDerfor, hvis der er behov for sådanne detaljer, må du ikke kaste den straks beskadigede lampe. Der er også en lille bemærkning: dinistorer bliver ikke "kaldet" af testeren, så du skal ikke straks smide dem væk, du skal tjekke i kredsløbet.

Strømafbryderen foretages på en triac, hvis kontrolelektrode er forbundet direkte til en tovejs dinistor. Så snart spændingen over kondensatoren C1 når tærsklen for dynistor, vil der dannes en kontrolpuls på triacens UE, og derefter vil alt være som beskrevet ovenfor.

Integreret effekt- og dæmperstyring

En af de typiske repræsentanter for sådanne regulatorer er chip KR1182PM1A. Udad ser det ud som en almindelig digital eller analog mikrokredsløbda den er lavet i en standard DIP-16-pakke. Dette er sådan en plastisk rektangel med 16 stifter. Ved hjælp af blot et par hængslede dele kan du oprette nogle interessante praktiske design: glat indføjelse af lys, skumringskontakt, bare en strømregulator.

Som en integreret del passer mikrokredsløbet let ind i sammensætningen af ​​forskellige effektstyringsenheder. Samtidig er det i stand til at pendle en belastning med en effekt op til 150W uden eksterne kraftelementer - triacs eller tyristorer. Hvis du tænder for to mikrokredsløb parallelt og blot lodder dem i to etager, kan lastkraften fordobles. Det enkleste kredsløb til at tænde for mikrokredsløbet er vist i figur 4.

Figur 4. Dimmer på KR1182PM1-chippen

Men dette viser sig, at det ikke er den letteste og mest økonomiske mulighed.For de doveste i ordets bedste forstand findes der integrerede strømstyringsenhederder kun bruger to hængslede dele - selve pæren og en variabel modstand, og effekten af ​​modstanden overstiger ikke en watt. Sådanne bruges som en volumenkontrol i gammelt udstyr. Forbindelsesdiagrammet til en sådan "chip" er vist i figur 5 og udseendet i figur 6.

Figur 5. Tilslutningsdiagram for den integrerede strømregulator POLYDEX R1500

Figur 6 viser udseendet på den integrerede POLYDEX R1500 strømregulator.

Figur 6. POLYDEX R1500. udseende

Tidligere dele af artiklen:

Hjemmelavede dæmpere. Første del Typer af tyristorer

Hjemmelavede dæmpere. Del to Thyristor-enhed

Hjemmelavede dæmpere. Del tre. Hvordan styrer du en tyristor?

Hjemmelavede dæmpere. Del fire Thyristor praktiske enheder

Boris Aladyshkin
