Det elektriske kredsløb i strømforsyningen til garagen

Lad mig minde dig om, at dette er et diagram over en bestemt enhedsforekomst (se: Garagestrømforsyning) og nogle af dens dele kan se overflødige ud og parametrene for individuelle elementer med stor margin. Ikke desto mindre blev den afstemt og tilpasset de faktiske driftsforhold og er fuldt operationel.

Formålet med de enkelte elementer i kredsløbet og betjeningen af ​​enheden er mere praktisk at overveje i det følgende blokdiagram.

1. Transformator og ensretter;

2. Spændingsreference driveren til et kortslutningsbeskyttelseskredsløb;

3. Aktivt beskyttelseselement mod kortslutning;

4. Forme referencespændingen til stabiliseringskredsløbet, og juster udgangsspændingen;

5. Noden til justering af udgangsspændingen;

6. Det aktive element i stabilisering og justering af udgangsspændingen;

7. Regulering af transistorer;

8. Knudepunktet viser parametre for udgangsspændingen.

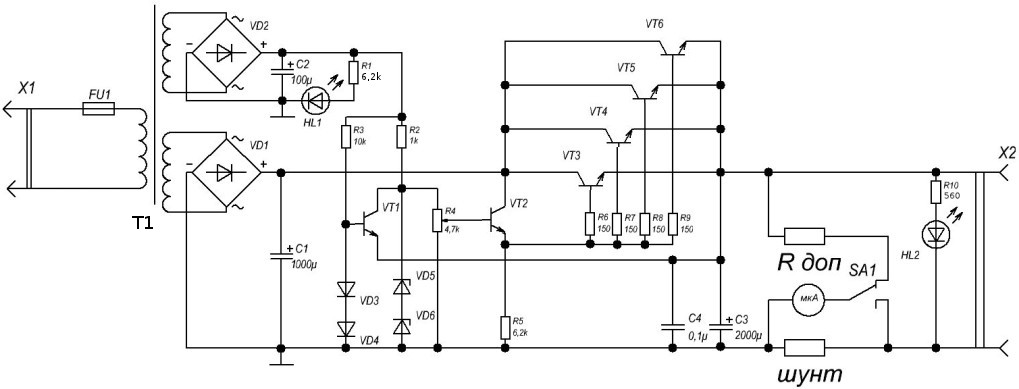

Fig. 1. Elektrisk diagram over strømforsyningen til garagen (klik på billedet for at forstørre)

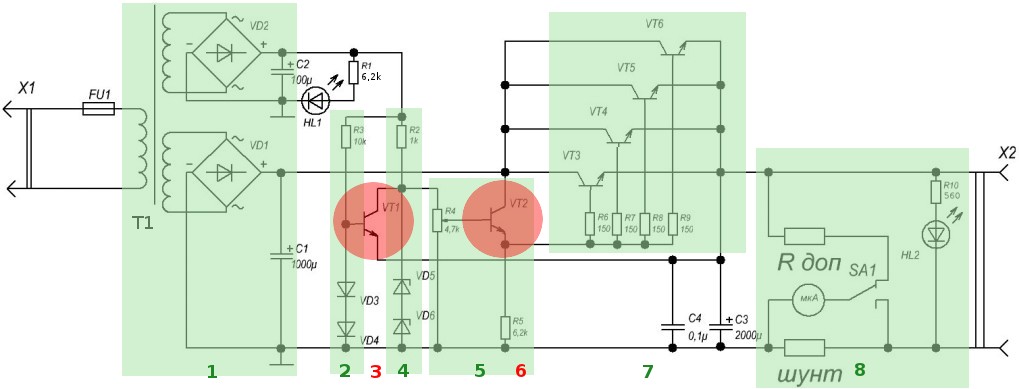

Fig. 2. Blokdiagram over strømforsyningen (klik på billedet for at forstørre)

Arbejdskredsløb:

ensrettere:

Indgangsspændingen på 220 volt gennem sikringen går til transformatorviklingen (primær). Den sekundære vikling af transformeren (blok 1) er lavet af tyk ledning og er markeret 8-8 ', spændingen fra denne vikling bruges til at drive belastningen. En diodebro, der er samlet på kraftige D231-dioder (Imax = 10A), korrigerer spændingen. Spændingsriful udjævner kondensator C1. Nedenfor er et diagram over en diodebro samlet på D231 dioder.

Tilsvarende samles en ensretter på VD2-diodeenheden for at opnå referencespændinger. LED HL1 - for at indikere tilstedeværelsen af ​​netspænding ved indgangen til strømforsyningen. Strømmen gennem det er begrænset af modstanden R1.

Betjening af udgangsspændingsstabiliseringskredsløbet

Node 4 er den parametriske stabilisator, der er korrekt på modstanden R2 og zenerdioderne VD5, VD6. En stabiliseringsspænding på 18 volt er valgt til at udvide grænserne for regulering af udgangsspændingen.

Ved en variabel modstand R4 kan spændingen baseret på VT2 justeres. Følgelig vil spændingen på dens emitter ændre sig, og derfor på de parallelt forbundne baser udgangstransistorer, hvilket igen vil føre til en ændring i udgangsspændingen.

Kredsløbet stræber nu efter at opretholde det indstillede udgangsspændingsniveau. For at sikre større stabilitet drives den parametriske stabilisator med en separat vikling 5-15.

Kortslutningsbeskyttelseskredsløb

Under normal drift af enheden er transistoren VT1 lukket og forstyrrer ikke driften af ​​udgangsspændingsstabiliseringskredsløbet. Dioder VD3, VD4 bruges som zenerdioder, da de tændes i direkte polaritet, dvs. de er konstant åbne. Når strøm flyder gennem en åben diode, falder cirka en volt på den. Basen af ​​transistoren VT1 har således et fast potentiale på ca. to volt. Spændingen ved transistorens emitter er lig med udgangsspændingen (emitteren er forbundet til udgangen).

Hvis der opstår en kortslutning i belastningen, vil udgangsspændingen (og dermed emitteren VT1) falde kraftigt og blive mindre end spændingen på basis af VT1, vil transistoren VT1 åbne ved at skubbe modstanden R4 (spændingen på basis af VT2 vil falde til næsten nul), hvilket lukker transistoren VT2 og fremefter - lukning af VT3 - VT6. Strømmen gennem lukkede transistorer er minimal og kan ikke længere skade dem.

Efter at have fjernet kortslutningen vender kredsløbet tilbage til normal drift.

Strømforsyningsdele

Transformator TSA-270-1

VD1-diodebroen er samlet på D231-dioder, ethvert ensretterdioder kan bruges til strømme op til 10 ampere, for eksempel: 10A02 (U = 100B, I = 10A), KD213 (U = 200B, I = 10A).

VD2-diodebroen er samlet på 1N4007-dioder, du kan anvende enhver spænding på 100 volt (fordi vekslingsspændingen på viklingen er 5-15 = 70 volt), for eksempel: KD221 med ethvert bogstav (U≥100B, I = 0.5A).

Dioder VD3, VD4 - KD522, du kan vælge andet silicium, for eksempel: D226, KD106

Zener dioder VD5, VD6 - D814B kan erstattes af en eller flere seriekoblede for at opnå den krævede stabiliseringsspænding, for eksempel: KC509B (Ustab = 18V).

Transistorer VT1 - KT312, VT2 - 2T608A, VT3 - VT6 - KT829. I stedet for disse typer er andre omvendte ledningsevne transistorer med lille, mellemstor og høj effekt ret anvendelige. For eksempel: KT503E, KT603A, KT819A.

Indikator-LED'er - en af ​​de tilgængelige findes - AL307BM og VM.

Nikolay Martov

Comments

[#1 Sergei]

Montér stabilisatoren ved at skifte kredsløb. Modstande R3, R2 tilsluttet + fra diodebroen VD1 fungerer alt, men med en stigning i U mere end 9v begynder VT1 at varme op. Hvad er grunden ?????

[#2]

fire af de seks tabletter i hesteskobroen i bilgenerator-dioden = 50 ampere bridge er nemme at holde + trans + pakke-snap-switch 2-18v, og det er det! men pas på kort svejsning!

[#3 andy78]

Viktor, hvad taler du om? Intet er klart.

[#4 Alexey]

Viktor, "JA, der er ingen rim ... men sandheden !!!!" (fra en vittighed om Vasily Ivanovich)

[#5]

Jeg monterede kredsløbet, men vt1-transistoren er meget varm, hvad er grunden, måske en fejl i kredsløbet?

[#6]

Vadim,
Opvarmning VT1 muligvis tørret elektrolyt C3 (70 procent) prøve at ændre. Selvom ordningen er underlig (efter min mening).

[#7]

Det gjorde jeg i min barndom. Intet der skal opvarmes ved en spænding på C1 til 15V.

Jeg ved ikke, hvad Vadim taler om C3, men det var ikke et spørgsmål om en kvinde, C3 havde intet at gøre med det. VT1 rammer direkte fra referencespændingen C2 til jorden gennem belastningen i en helt åben tilstand. Dette er beklageligt, fordi Ohms lov er ikke annulleret. KT312 ifølge Lenin har en kollektorstrøm på 30 mA og den maksimale puls op til 70 mA, med effekt op til 220 mW. Hvis der er tr1-ben 5-15 80V, så på C2 op til 100V! Hvis vi har R2 = 1K (1000 ohm), selv ved 80V overvejer vi 80/1000 = 0,08A (80mA og ikke 30, men ikke 80V men mere) Dette er et helvede med det, men 0.08Ah80V = 6.4W, og ikke 0,22 W (220 mW) !!! For hvilke synder gik KT312 med R2 = 1K der, og det skulle ikke opvarmes? Hvis R1 og R2 kastes til "+" C1, og det vil også virke ud over grænsen, men referencespændingen bliver ustabil. Vi måler spændingen på C1, jeg ved ikke, hvor meget det er, men hvis det på viklingerne TC-270-1 ifølge Lenin er det 8-8 '16 .5V (med en parallel forbindelse på 8-18 og 8'-18 '), så på C1 mere end ca. 20V til nogen. Vi overvejer 20/1000 * 20 = 0,4W, hvilket er næsten 2 gange højere end den maksimale effektdissipation VT1. Så konklusionen er enkel, vi vælger modstanden R2 mere og / eller erstatter VT1 med en mere værdig tråd.
