Loddefrie brødbrædder - hvad er og hvordan arrangeres de

Med moderne udvikling laser strygningsteknologi at lave et printkort derhjemme er så enkelt, at det er endda sjovt at tale om det. Det er nok at udskrive et billede med ledere på en laserprinter og derefter glatte det ud med et strygejern for at forberede det fremtidige kort. Det gjenstår kun at blødgøre papiret med vand og pickle pladen i ætsningsopløsningen.

Teknologien er så god, og det kan siges, doven, at selv med fremstillingen af ​​kun et eksempel fremstilles et trykt kredsløbskort. Selvom trykte kredsløbskort ikke har nogen fordele sammenlignet med overflademontering, hvis flere kopier af den samme enhed ikke er påkrævet.

Men inden samlingen af ​​et trykt kredsløbskort samles kredsløbet oftest på et layout. I det enkleste tilfælde fastgøres samleskinner af tintråd med en diameter på mindst 1 mm ved kanterne på et stykke PCB, krydsfiner eller tykt pap, så installationens mekaniske styrke er tilstrækkelig. Alt, hvad der skal forbinde til dem, er loddet til elbusserne, og resten af ​​forbindelserne laves gennem fundne af delene.

At samle et sådant layoutskema er en hel kunst. Nogle eksperter formåede at samle kredsløb på tyve eller flere mikrokredsløb i en DIP-14-pakke på et lignende bord.I dette tilfælde loddes stifterne til kraftbusserne, eller, som de nu siger på en fremmed måde, stifter (fra den engelske pin) 7 og 14, og alle de resterende forbindelser foretages ved at montere isoleret tråd med passende diameter. Ud over motorbusser kan du installere yderligere kontaktpuder i form af trådstykker, der er indsat i hullerne på brættet.

Men metoderne til sådan prototype førte undertiden til katastrofale resultater. Som et resultat af adskillige udvekslinger brændte konklusionerne af delene simpelthen og faldt af. Til yderligere brug var sådanne dele simpelthen uegnede. Lignende situationer kan undgås af moderne loddemæssige brødborde. Hvad er det, og hvad spises det sammen med? Lad os prøve at finde ud af det.

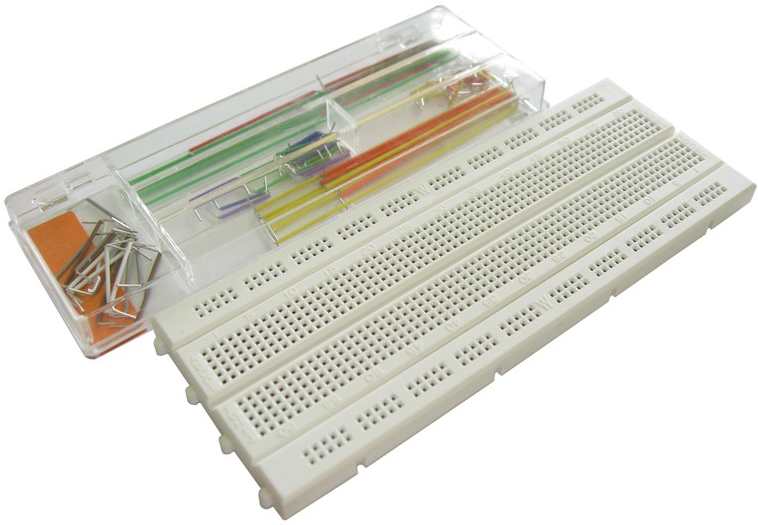

Loddemæssige brødbrædder - Dette er en uundværlig ting til eksperimenter med elektronisk udstyr. På engelsk kaldes det en breadboard, der oversættes som en breadboard for let at eksperimentere, en layout af et elektronisk kredsløb (ordbog "Multitran"). Et af disse plader er vist i figur 1.

Figur 1. Grundlæggende loddetøj brødbræt.

Når du udvikler elektroniske kredsløb, skal du ofte følge stien til prøve og fejl. Selvom kredsløbet ikke kun er sit eget design, men blot en gentagelse af en andens design, er det nogle gange nødvendigt at vælge transistor- og mikrokredsløbstilstande. Det samlede kredsløb kræver hyppig udskiftning af dele, som du forstår med gentagen lodning kan føre til konsekvenser, hvis ikke tragiske, så under alle omstændigheder er det vanskeligt at løse.

Hjemmelavet brødbræt. Kan du spare på dem?

Nogle entusiaster tilbyder stadig at fremstille loddefrie brødbrædder på en provisorisk måde. Lignende beskrivelser findes på Internettet. Materialerne til sådanne selvfremstillede plader er tekstolit, tin fra dåser og nitter.

Og alt dette gøres manuelt eller, som det ofte siges, på knæet: tin skæres i strimler, bøjes på en bestemt måde. Derefter igen manuelt markeres en tekstolitplade, der bores huller i den. Derefter hjemmelavede kontakter nitte. (På mærkede brødbrædder er kontakter lavet af fjedermetaller, som det vil blive drøftet nedenfor.) Pålidelighed og holdbarhed af et sådant design vil ikke være den højeste.

Igen, som i nogle andre tilfælde, tages ikke tiden til ens eget arbejde med i betragtning.Og på samme tid, hvis du gennemgår i det mindste onlinebutikker, kan du sikre dig, at omkostningerne ved brødbræt ikke er for store. For eksempel er prisen på tavlen, der er vist i figur 1, ca. 10 dollars, eller ca. 300 med lidt rubler.

Der er selvfølgelig plader i store størrelser, og naturligvis stiger deres omkostninger. Når du køber brødbræt på e-bay eller aliexpress, kan prisen være endnu lavere.

Hvad er brødbrædder, og hvordan arrangeres de

Den loddefrie brødbræt er en plastikbund, på hvis overside der er firkantede huller med en stigning på 2,54 mm eller 0,1 tommer. Det er dette trin, konklusionerne fra importerede mikrokredsløb har. Denne værdi i engelsktalende lande har sit eget navn: linjelinje, i dette tilfælde et mål på længden.

Indenlandske mikrokredsløb har en nålestigning på nøjagtigt 2,5 mm, fordi vi har et metrisk system. Hvis tilfældet med mikrokredsløbet ikke er meget langt, er dette afvigelse praktisk talt ikke synligt. Det er let at beregne, at en forskel på 0,4 mm indtastes i ti konklusioner, og hvis mikrokredsløbet har 40 ben (tyve på hver side) opnås en uoverensstemmelse på allerede 0,8 mm, skal konklusionerne skubbes let fra hinanden. Det er sandt, at hjemmemarkedskredsløb i så store tilfælde i øjeblikket ikke bruges overhovedet.

Figur 2 viser en anden version af brødbrættet. Det adskiller sig ikke meget fra tavlen, der er vist i figur 1, bortset fra nummereringen af ​​huller i bogstaver og tal. Dette er ganske praktisk: hvis der på et kredsløbsdiagram nær de rationer, der lægges med en blyant deres positioner på brødbrættet, vil det i fremtiden være meget lettere at finde ud af, hvor den kommer fra. (Det sker sommetider, at kredsløbet, der er samlet til halvdelen, ligger i lang tid, og hvad der blev gjort før, glemmes simpelthen.)

Figur 2. Loddetæt brødbræt

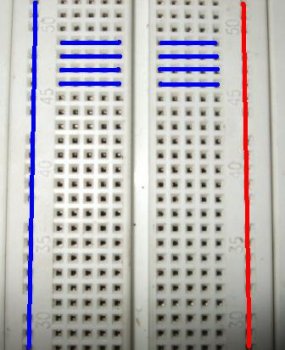

På plades langsider er huller, grupperet i 5 stykker og angivet med farvede streger. Dette er motorbusser. I nogle tavler er disse femmes allerede forbundet, og i nogle er de ikke. At finde ud af, hvordan de er forbundet, nok ring dem med et multimeter.

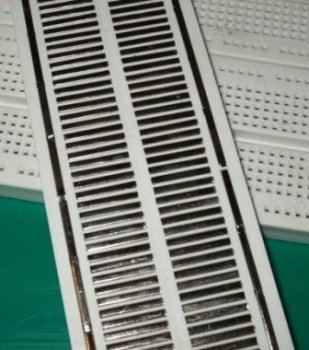

Mellem motorbusserne er der huller, også grupperet i 5 stykker. Deres forbindelse inde i brættet er vist i figur 3.

Figur 3. Enhedens loddet brødbræt

Og figur 4 viser designen af ​​kontakterne.

Figur 4. Kontaktdesign af loddetæt brødbræt

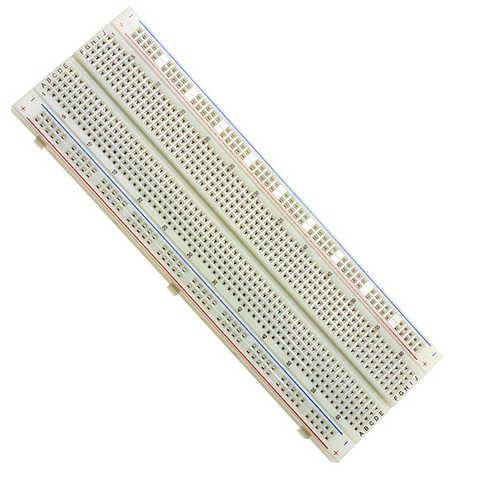

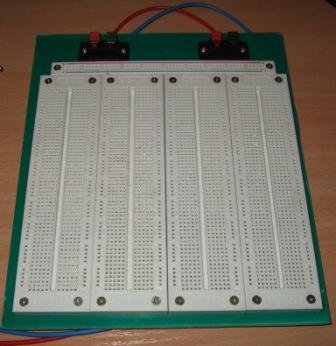

Der er låse på siderne af brødbrættet, som giver dig mulighed for at få store plader. Et sådant bræt er vist i figur 5.

Figur 5. Stort loddetøjt brødbræt

På bundens overflade er der dobbeltsidet tape forseglet med vokspapir. Hvis dette papir afskrækkes, kan det færdige bord monteres i enhver struktur. Dette er helt acceptabelt, hvis du simpelthen ikke har tid nok til at udvikle og lodde en rigtig PCB.

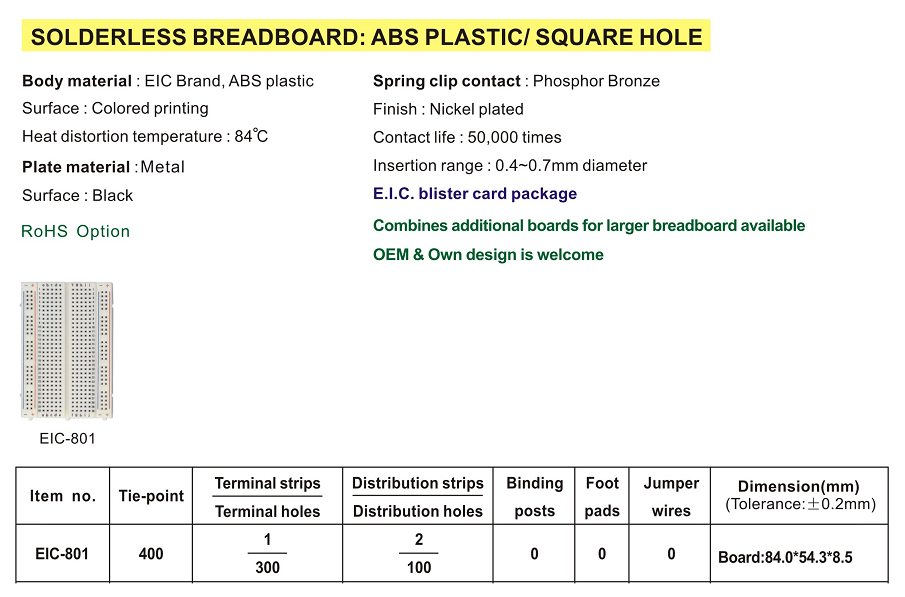

Pålideligheden af ​​mærket loddemetalplader er ret høj, hvilket kan bedømmes af produktmærket vist i figur 6.

Figur 6. Produktetiket på den loddefrie brødbræt

Naturligvis er alt skrevet på engelsk, men du kan finde ud af det ca. Helt øverst på linjen siger, at vi har en loddetøj brødbræt med firkantede huller i en ABS-plastkasse, frigivet af det kinesiske firma EIC. Der er farveudskrivning på overfladen af ​​tavlen, hvilket betyder strømlinjer og hulnummerering.

Brættet er designet til at fungere ved temperaturer op til 84 ^cirkaC. Kontakterne er lavet af phosphor bronze (det har gode fjederegenskaber) og er belagt med et lag af nikkel. Kontakternes holdbarhed er 50.000 forbindelser, hvilket er ganske nok til flere års arbejde. Diameteren på de dele og ledere, der er indsat i hullerne, ligger i området 0,4 ... 0,7 mm. (Husk de hjemmelavede tinkontakter fra dåserne).

Antallet af huller på pladen 400, målets størrelse 84 * 54 mm. Board model EIC-801. For at øge størrelsen på tavlen kan du vedhæfte yderligere tavler.

Figur 7 viser et kredsløb samlet på en brødbræt ved hjælp af mikrochips i DIP-pakker.

Figur 7. Skema på brødbrættet

Tilslutning af ledninger fra gamle tv'er

Forbindende ledninger sælges også med tavler, undertiden i form af sæt. Prisen på sådanne ledninger af en eller anden grund er ret stor, så du kan bare bruge stykker af en monteringsledning med en passende diameter eller fremstille sådanne ledninger selv.

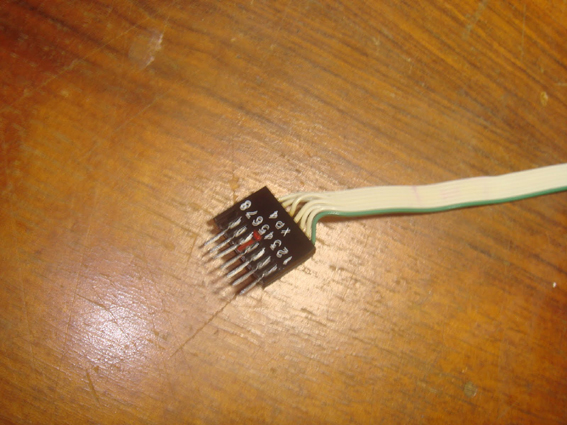

Den nemmeste måde at gøre dette på er at bruge et fladt kabel fra 3USTST-serien. Husker du, at der var pin-kontakter, der kom ud af plastkasser? Sådanne fjernsyn er længe blevet kastet i deponiet, som moralsk og fysisk forældet. En sådan sløjfe er vist i figur 8.

Figur 8. Loopback fra gammelt radioudstyr

Stikket vist på billedet skal adskilles i separate ledninger, lodde de samme kontakter til de modsatte ender, og isolere med varmekrymperør. Alle repræsenterer sandsynligvis denne proces, og det er derfor ikke nødvendigt at beskrive den her.

Her ser det ud til, og alt det, der kan siges om brugen af ​​loddefrie brødbrædder. Men der er en meget opmærksom læser, der udbryder: ”Undskyld, hvorfor siges der ikke et ord om prototype-kredsløb på SMD-mikrokredsløb?” og måske har han ret. Når alt kommer til alt vil de med deres mange subtile og ikke særlig stærke konklusioner først og fremmest blive ofre for eksperimenter med elektricitet.

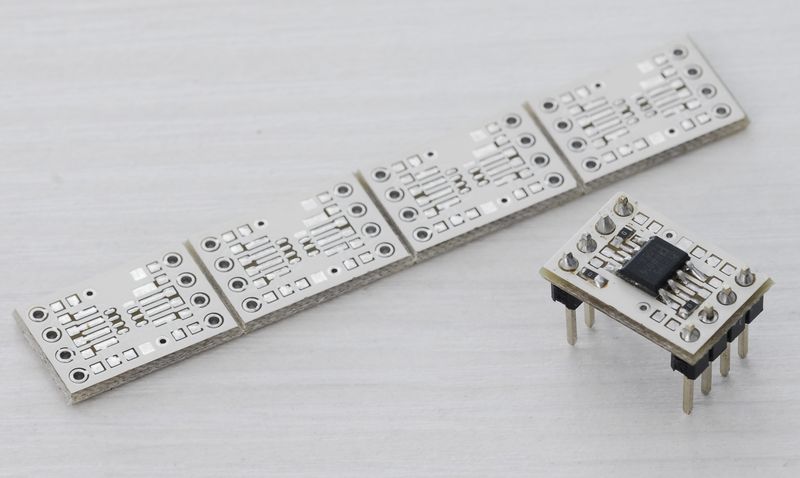

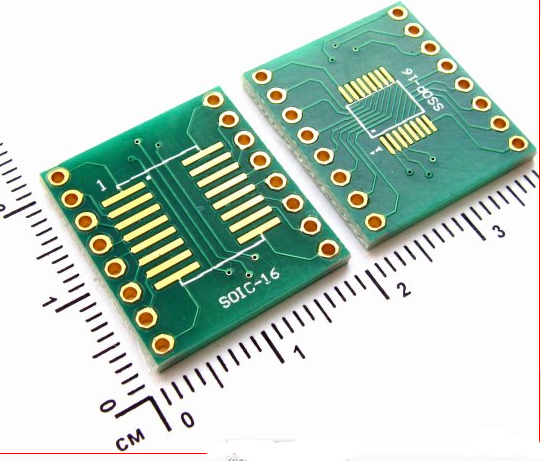

Til prototyper med denne type komponenter skal adapterkort anvendes, der omdanner SMD-indkapslinger til DIP-indkapslinger. Nogle adapterkort er vist i figur 9-10.

Figur 9

Figur 10

I den næste artikel vil jeg dele nogle hemmeligheder om brug af loddemæssige brødbrædder.

Fortsættelse af artiklen: Nyttige tip til brug af loddeløse udviklingsborde.
