Sådan repareres en kinesisk lysekrone - historien om en reparation
I artiklen "Sådan styres en lysekrone i to ledninger" forskellige skemaer blev overvejet, hvilket gjorde det muligt at skifte flere grupper af lamper. Operationsalgoritmen for alle kredsløb er den samme: med et kort klik på en switch lyser den første gruppe, med et andet sekund, med et tredje klik, begge grupper på én gang. For at slukke lysekronen skal du skifte afbryderen som sædvanligt til den åbne position.
Alle kredsløb overvejet på forskellige tidspunkter blev udviklet af radioamatører. I kinesiskfremstillede lysekroner er sådanne enheder allerede installeret, og udover dem er der nogle ekstra belysning og endda nogle gange lydeffekter. Min kollega på arbejdet var engageret i reparation af et af disse enheder: indtil du har travlt med at reparere produktionsudstyr, kan du arbejde hårdt for dig selv. Og defekten på den nævnte enhed var sådan - uanset hvordan du klikker på kontakten, tændes intet. Det lykkedes stadig at reparere kredsløbet, men på en noget usædvanlig måde. Desuden blev selve fejlen ikke forstået af os. Men først ting først.
I udseende er enheden ganske enkel. Der er to relæer, en mikrokredsløb og flere dele på brættet, der er lidt større end tændstikboksen. Boardets udseende er vist i figur 1.

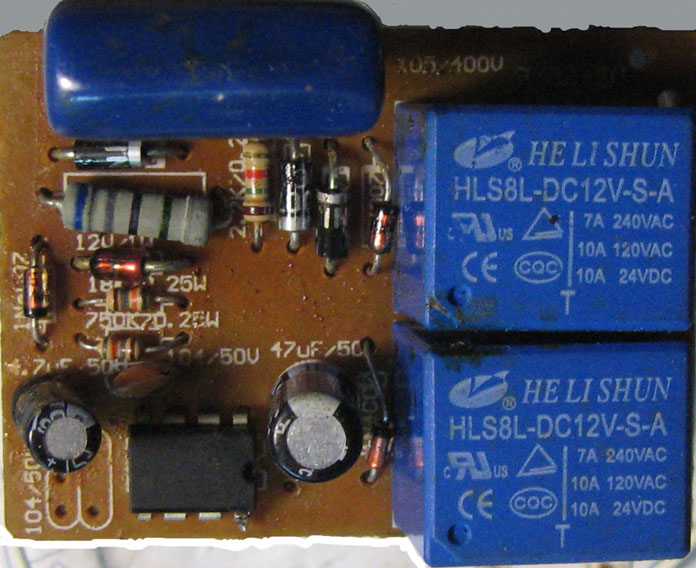

Figur 1. Udseendet på brættet på den kinesiske lysekrone
Kinesisk DATABLAD
Det var naturligt at antage, at al logik for arbejde er skjult i HL2609-chippen. Søgning efter velkendte websteder med datablad gav intet: vi kunne ikke finde chippen overalt. Men som et resultat af søgninger i Google og Yandex var det stadig muligt at finde en mystisk fremmed. Sandt nok, beskrivelsen var på kinesisk, hvilket faktisk var forventet.
Det var ikke muligt at downloade det som sædvanligt i * .pdf-format, så jeg måtte være tilfreds med screenshots - screenshots. I alt var der tre sådanne skærmbilleder, hvoraf den første er vist i figur 2.

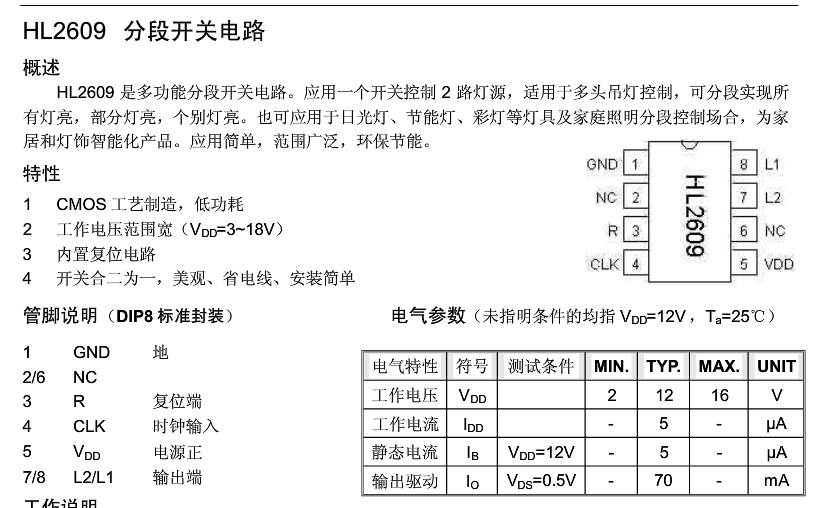

Figur 2. Pinout- og driftsformer for HL2609-chippen.
Hvis du ikke er opmærksom på hieroglyferne, kan du fra dette tal tegne følgende oplysninger.
For det første har vi en HL2609-chip i DIP-8-pakken. For det andet er dette en mikrochip af CMOS-strukturen (i den russiske version er det også en CMOS), kan bruges i området for forsyningsspændinger 2 ... 16V, med en maksimal udgangsstrøm på op til 70mA. Det viser også pinout (et mere moderne, lidt slangbegrep - pinout) på mikrokredsløbet.
Der leveres strøm mellem 1 og 5 ben, belastningen (L1, L2) er forbundet til stifterne 7 og 8, stifterne 2 og 6, der er betegnet som NC (No Connect) inde i mikrokredsløbet er ikke tilsluttet nogen steder.
Pin 3, betegnet R, er nulstillingen af mikrokredsløbet til dets oprindelige tilstand, når det først tændes, og pin 4 i CLK er en urpuls, der ændrer tilstanden til mikrokredsløbet under efterfølgende kortvarige klik på kontakten.

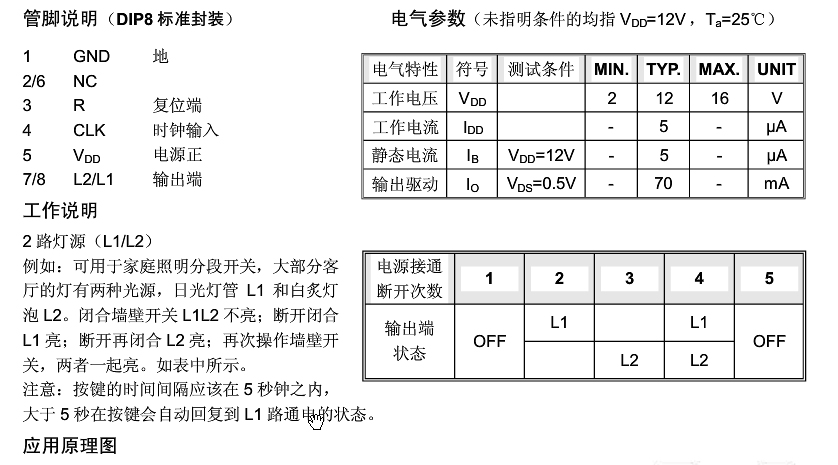

Figur 3 i den nederste tabel viser logikken i mikrokredsløbet (sandhedstabellen). Hun har ikke brug for detaljerede forklaringer.
Figur 3. Logikken i HL2609-chippen.
På den samme side i det kinesiske datablad er et diagram over hele enheden tilsyneladende som et typisk skifteskema. Det er vist i figur 4. Desværre vises ikke den indre enhed i mikrokredsløbet, men hvordan kunne det hjælpe under reparationen?

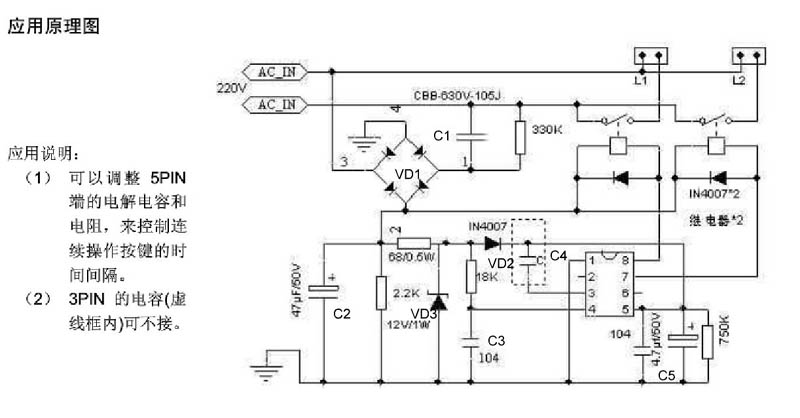

Figur 4. Typiske HL2609 kredsløb.
Hvordan det skal fungere
Detaljer på diagrammet såvel som på selve tavlen har ikke standardbetegnelser, såsom R1, R2, C1 osv. Derfor for at forenkle beskrivelsen i diagrammet måtte denne nummerering udføres yderligere. Delnumre er vist i figur 4.
Hele kredsløbet drives af en transformerløs ensretter VD1, der er fremstillet i henhold til et brokredsløb med Tømningskondensator C1.Når du tænder for enheden for første gang (1 søjle i sandhedstabellen), indtil kondensator C2 er opladet, har kondensator C3 en lav spænding, der nulstiller mikrokredsløbet til dens oprindelige tilstand, begge relæer er slukket, lamperne lyser naturligvis ikke. Yderligere lades kondensatoren C3 til et højt niveau og påvirkes ikke af den yderligere drift af kredsløbet.
Samtidig oplades kondensatoren C5, der leverer strøm til chippen for et kort klik på kontakten for at skifte lampegrupper. Ved hvert klik genereres en urimpuls på kondensatoren C4, og relæet skifter i henhold til sandhedstabellen vist i figur 3.
Da kondensatoren C2 ikke har tid til fuldstændigt at aflade under et kort klik, formes resetpulsen på kondensatoren C3 ikke, og anordningen vender ikke tilbage til sin oprindelige tilstand. Lysekronen slukkes som sædvanligt, hvilket svarer til den sidste søjle i sandhedstabellen.
Alt ser ud til at være enkelt, klart og forståeligt, men som klassikeren plejede at sige ...
"Og tænd for det - fungerer ikke!"
Indretningen af enheden og logikken i dets drift er enkel og klar, det ser ud til, at der ganske enkelt ikke er noget at ikke arbejde i det. Og alligevel ...
Ekstern manifestation af defekten - ikke en enkelt gruppe af lamper er tændt. Ved kontrol af dele, dioder og modstande fandt et multimeter ikke defekte dele. Kondensatorer blev kontrolleret blot ved udskiftningsmetode. Hvad var konklusionen herfra? Chippen er skylden.
Ved undersøgelse af kredsløbet viste det sig, at relæerne så ud til at forsøge at tænde, og koblingssekvensen svarede fuldstændigt til sandhedstabellen vist i figur 3. Men tændingen forekom ikke helt: på terminalerne 7 og 8 faldt spændingen kun til 5 volt. Men med helt åbne udgangstransistorer, bør spændingen ved disse terminaler ikke være mere end 0,5 V.
Forresten, "spændte" også kondensatoren C2 til 5V. En stigning i kapaciteten af den slukkende kondensator C1 førte heller ikke til eliminering af defekten. Der blev også kontrolleret en diodebro ved udskiftning. Der blev ikke opnået nogen positiv effekt.
Forskningen er videreført. I stedet for et relæ var LEDs naturligvis forbundet med begrænsende modstande. Når kontakten klikker, lyser lysdioderne og slukkes i den krævede rækkefølge, der er vist i sandhedstabellen. Det ser ud til at være måden at løse problemet på! Det er nødvendigt at anbringe en optokoppler med en transistor, sådan en slags forstærker, der kontrollerer relæets funktion. Disse eksperimenter er vist i figur 5.

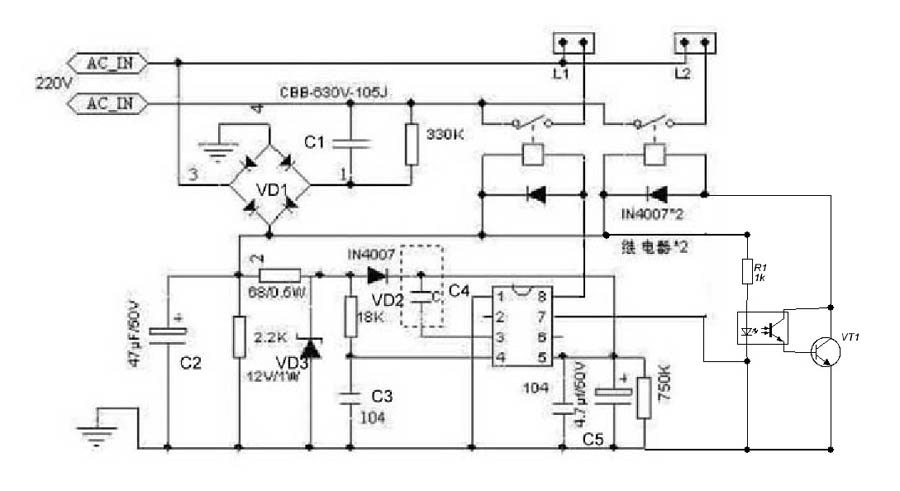

Figur 5
Begrundelsen var som følger. En defekt mikrokredsløb kan ikke tænde for relæet, og lysdioden til optokoblere bør aflæse udgangstrinnet til mikrokredsløbet. Transistoren ved udgang fra optokoppleren tænder let og ubetinget relæet. Men vores overraskelse vidste ingen grænser, da denne revision stadig ikke tændte for stafetten. Det ser ud til, at eksperimenterne har nået et forbilledet, og yderligere fortsættelse giver ikke mening.
Problemet blev løst ved en helt anden metode. Kredsløbet blev gendannet til sin oprindelige tilstand, og en ekstra kilde blev forbundet parallelt med kondensatoren C2, bare en passende 12V transformer med en ensretterbro.

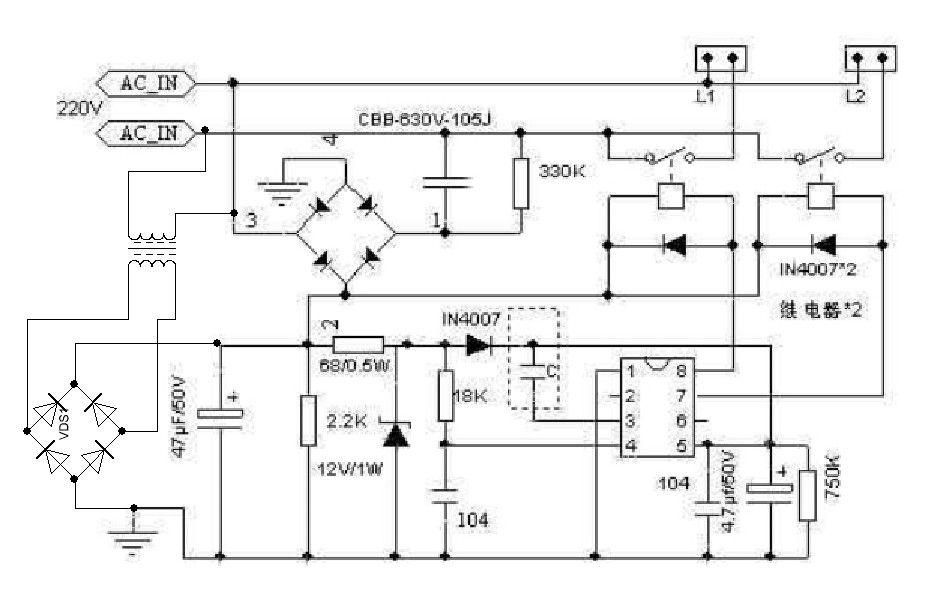

Efter en sådan tilføjelse arbejdede kredsløbet, som forventet, hele skiftealgoritmen fuldt implementeret. Problemet ligger stadig inde i chippen, men det er usandsynligt at købe en. Derfor kan du her kun gentage den hackneyede sætning, at alle midler er gode til at opnå resultatet. De yderligere foretagne forbindelser er vist i figur 6.
Figur 6
