Hvordan elektricitet overføres fra kraftværker til forbrugere
Generatorsæt konverterer energien fra floder, vind, brændstofforbrænding og endda atombindinger til elektricitet. De er fordelt over hele landet, kombineret i et enkelt system af transformatorstationer. Elektricitet overføres til afstanden mellem dem af kraftledninger. Deres længde kan være fra to til tre til hundreder af kilometer.
Eltransportlinjer
Højeffekt elektricitet kan overføres gennem strømkabler begravet i jorden eller begravet i vandmasser. Men den mest almindelige transportmetode er via luftledninger, der er fastgjort til specielle tekniske strukturer - understøtninger.

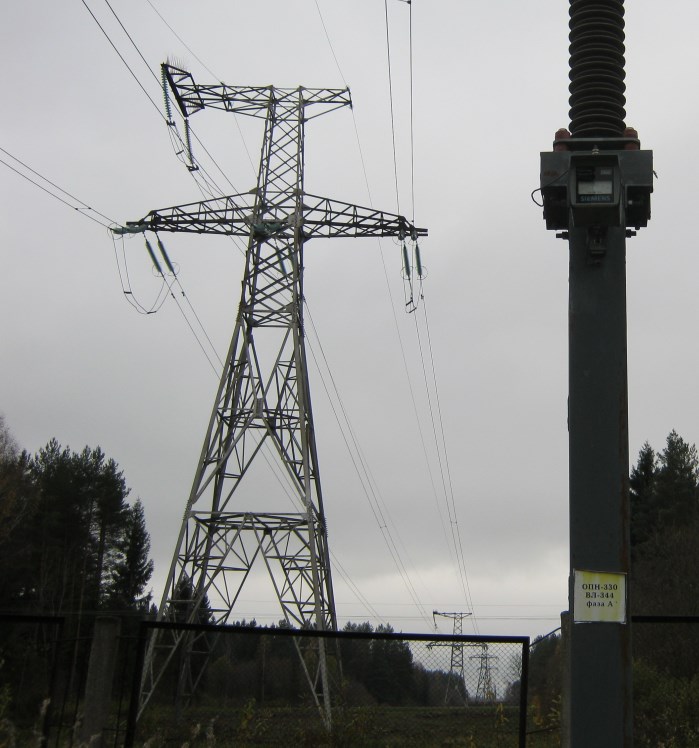

Så de ser efter en VL-330 kV (klik på billedet for at forstørre):

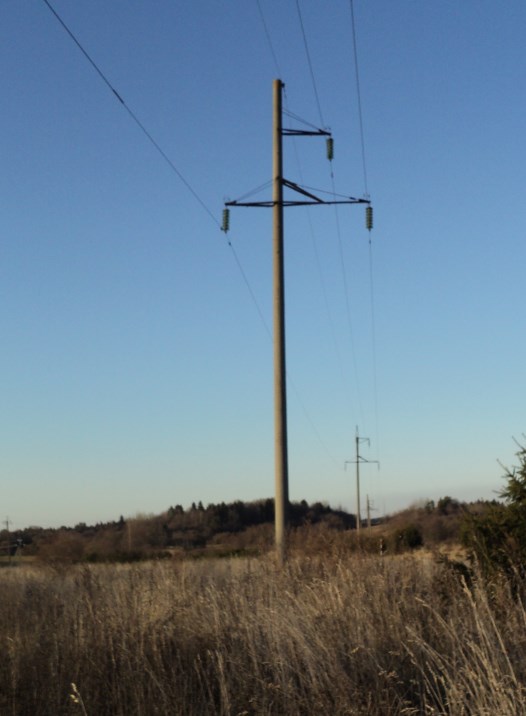

Og her er et fotografi af en separat 110 kV linje.
Elektriske understationer
Luft- og kabelledninger forbinder transformatorstationer med de samme spændingsfordelingsenheder for at overføre energi fra en krafttransformator til en anden.
For eksempel modtager en autotransformator 330/110/10 kV på høj side 330 strøm fra flere linjer. Elektricitetstransmission til forbrugere sker i gennemsnit 110 og en lav del på 10 kV.
Imidlertid kan autotransformatoren drives af mellem- eller lavspænding. Det afhænger af kredsløbets tilstand og dynamikken i de processer, der forekommer i det.

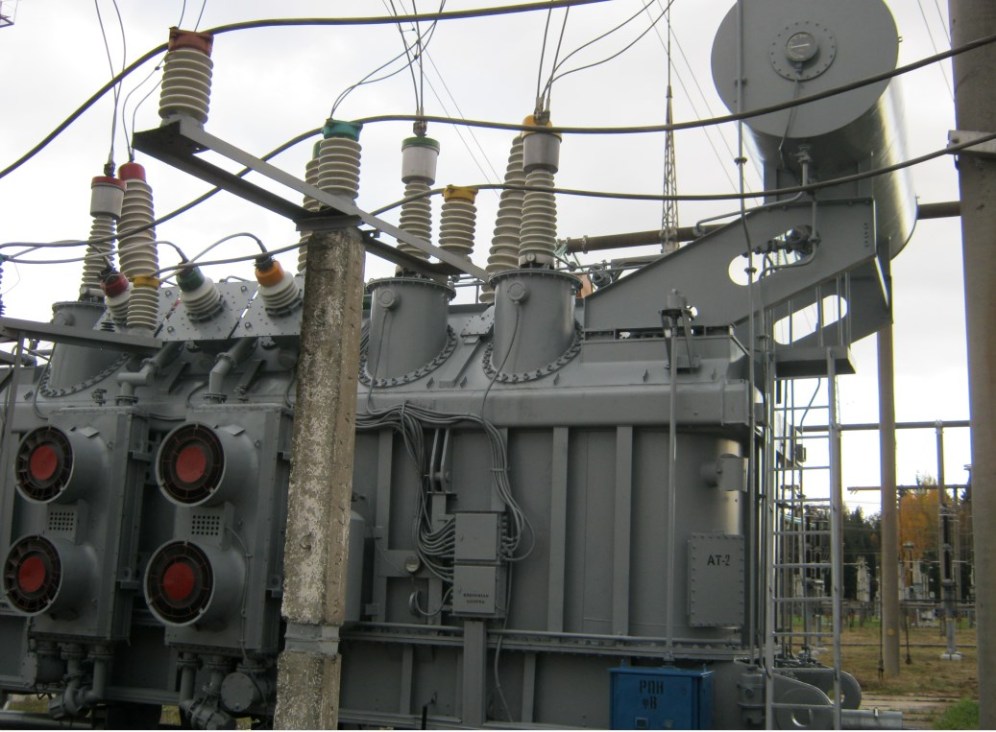

Fragment Autotransformer-330kV.

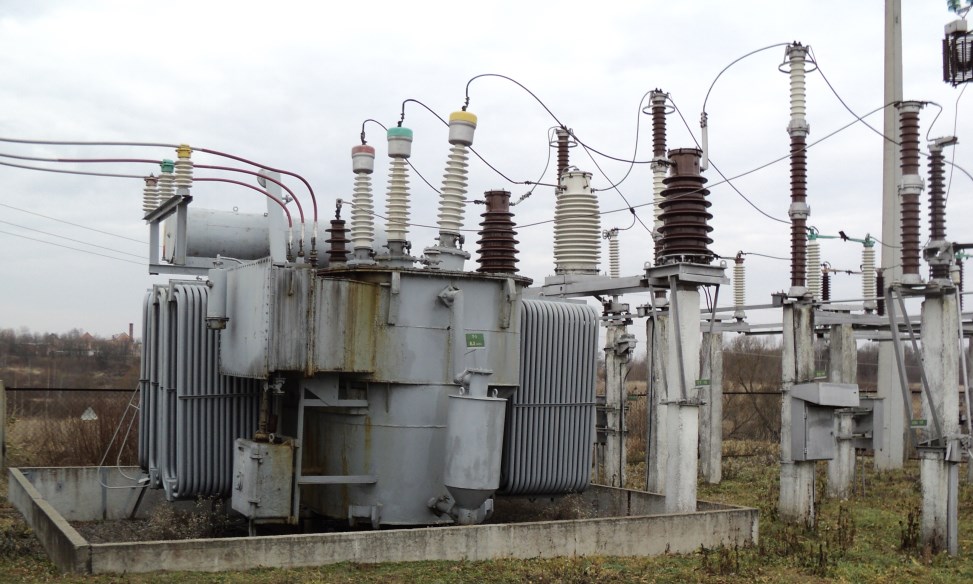

Udsigt over en transformer 110/10 af en fjerntliggende understation, der modtager elektricitet på side 110, der fordeler den langs 10 kV-linjer.

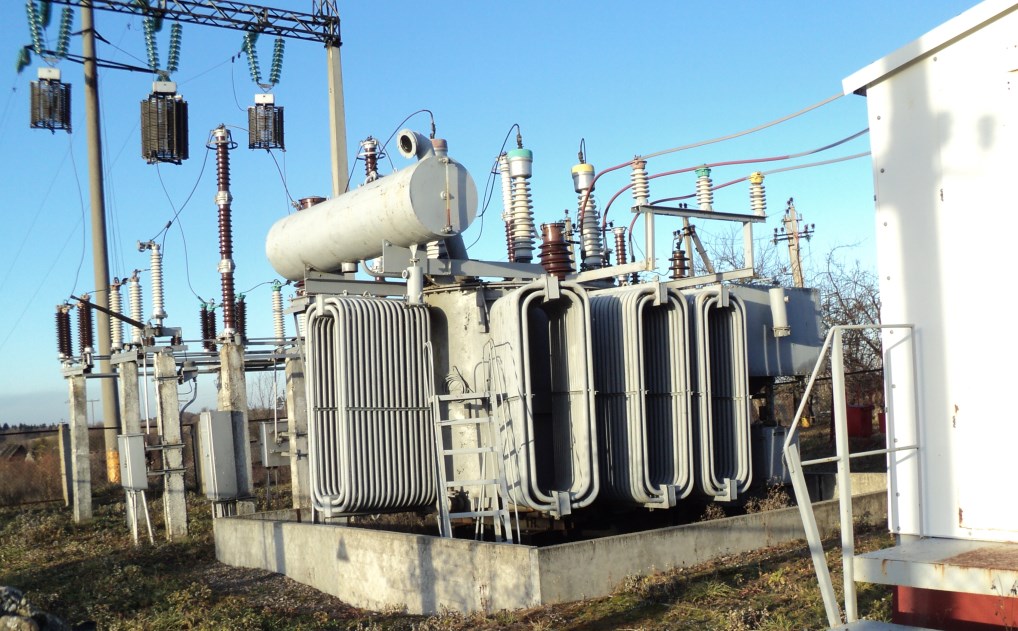

Han er, men fra den modsatte side.
For at forbinde linierne med transformatorerne bruges indhegnete områder, hvorpå strømelementerne i kredsløbet er monteret.

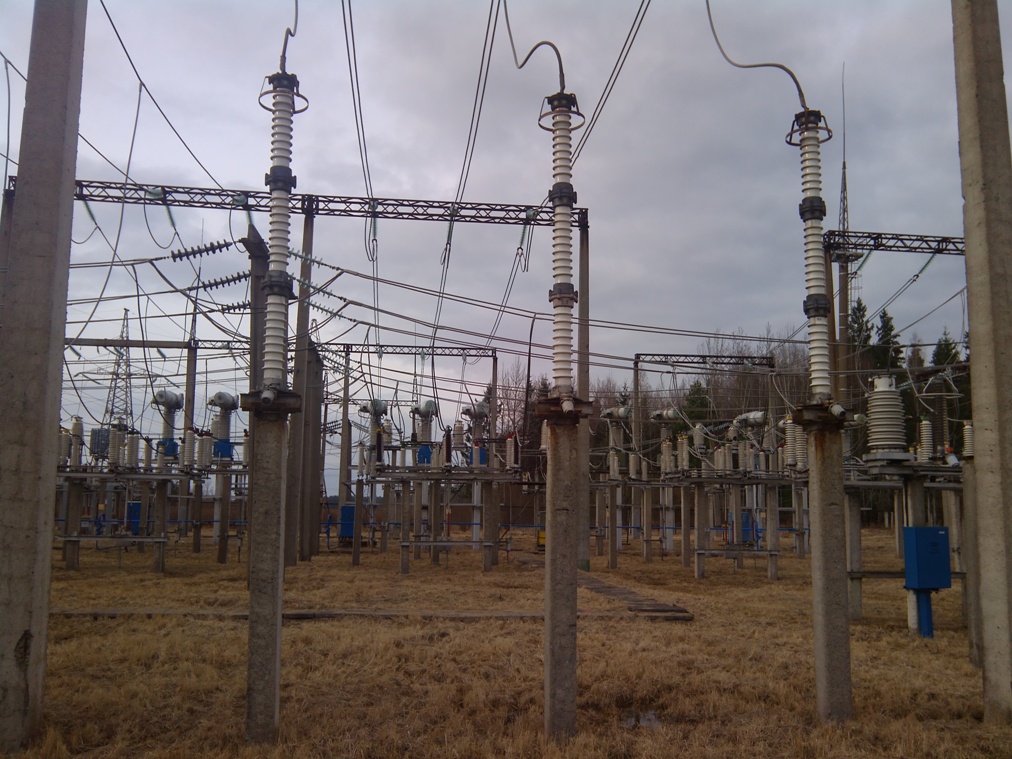

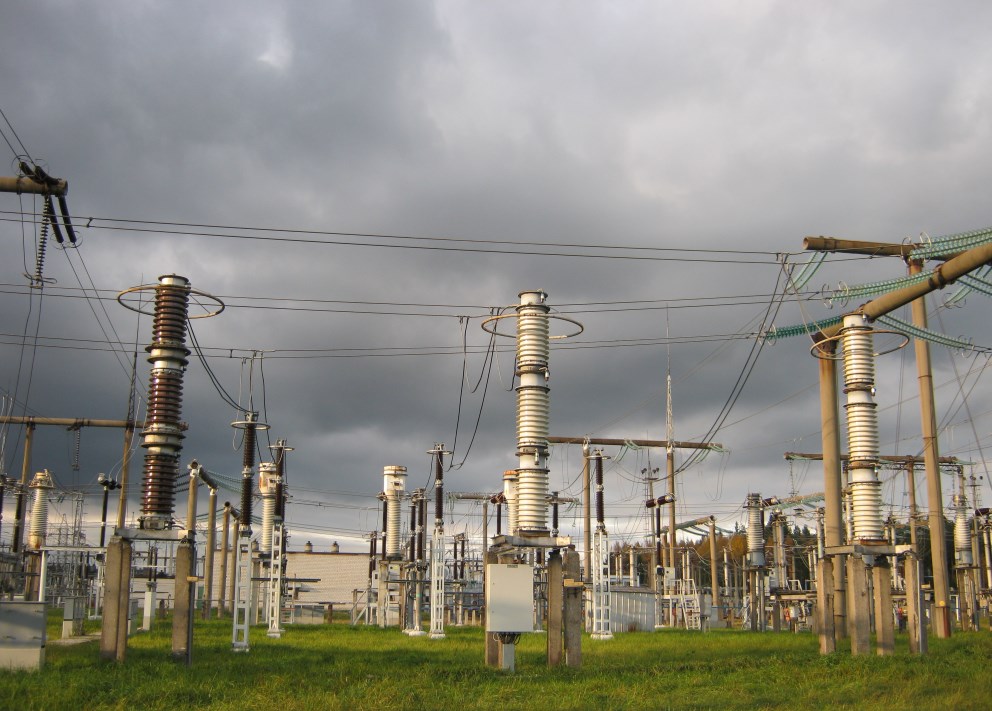

Udsigt over et lille fragment af en åben switchgear-understation 330 kV.
En del af området udendørs switchgear-110kV.
Variant af elektrisk energitransmission fra input 110 АТ-330 til transformer 110/10 kV

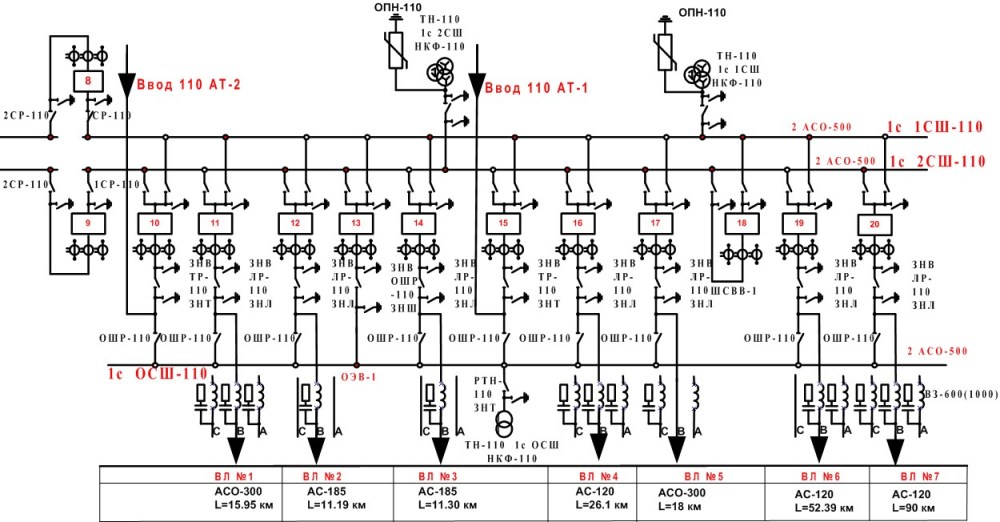

Et eksempel på et fragment af et primært strømkredsløb (et afsnit) af elektrisk strømfordeling i et åbent område for 7 luftledninger (klik på billedet for at forstørre):
Her er det muligt at overføre strøm fra input fra 110 AT nr. 1 eller AT nr. 2. I kredsløbet blev hver AT-indgang forbundet til sit bussystem med afbrydere nr. 10 og nr. 15, hvor dækkene blev opdelt i sektioner gennem afbrydere nr. 8 og nr. 9, når man anvendte et bypass-bussystem skiftet med afbryder nr. 13. Dæk 1SSh og 2Sh kan kombineres med kontakt nr. 18.
De faste luftledninger drives af switches nr. 11, 12, 14, 16, 17, 19, 20. Kredsløbet tillader nedlukning af hver af dem for at drive luftledningen gennem bypass-bussystemet.

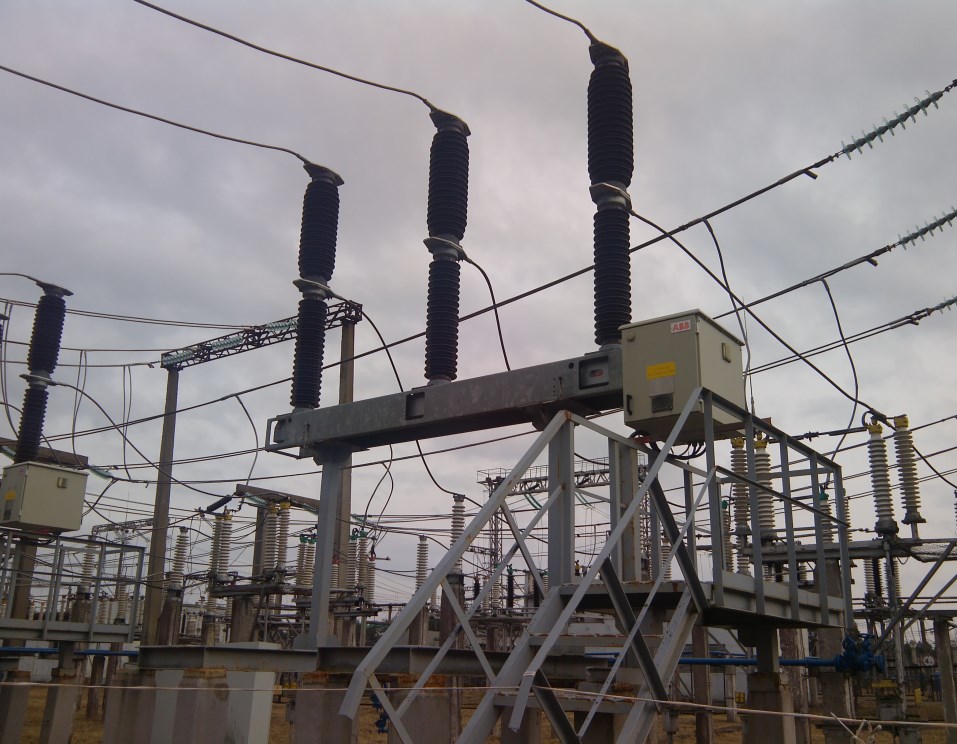

110 kV SF6-afbryder i dette kredsløb er vist på billedet.

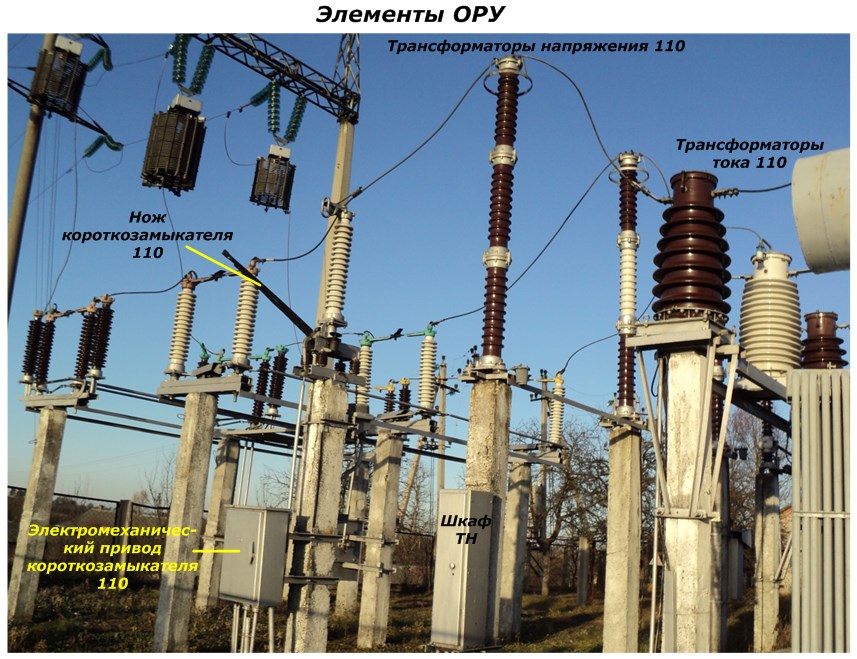

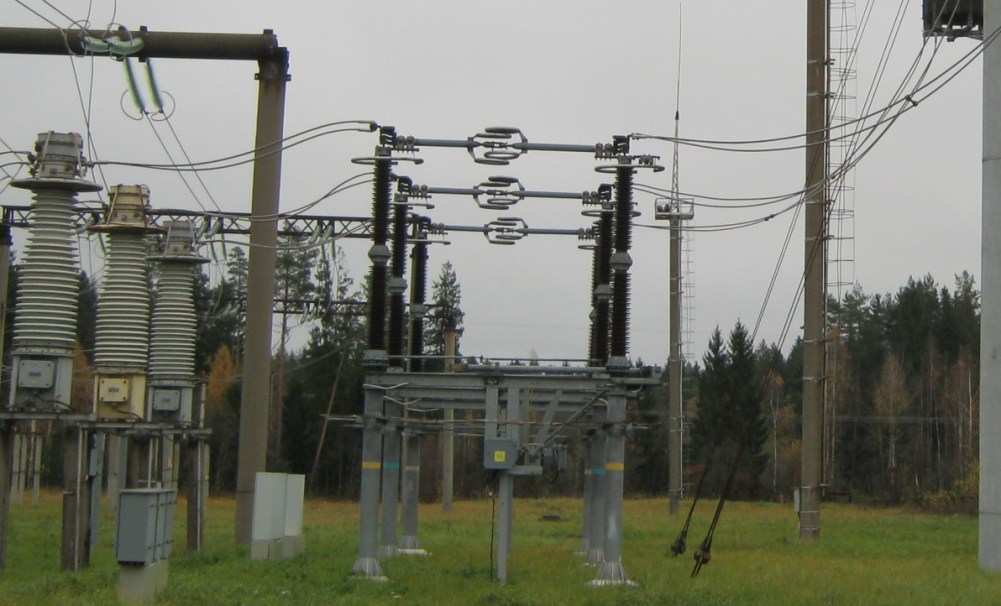

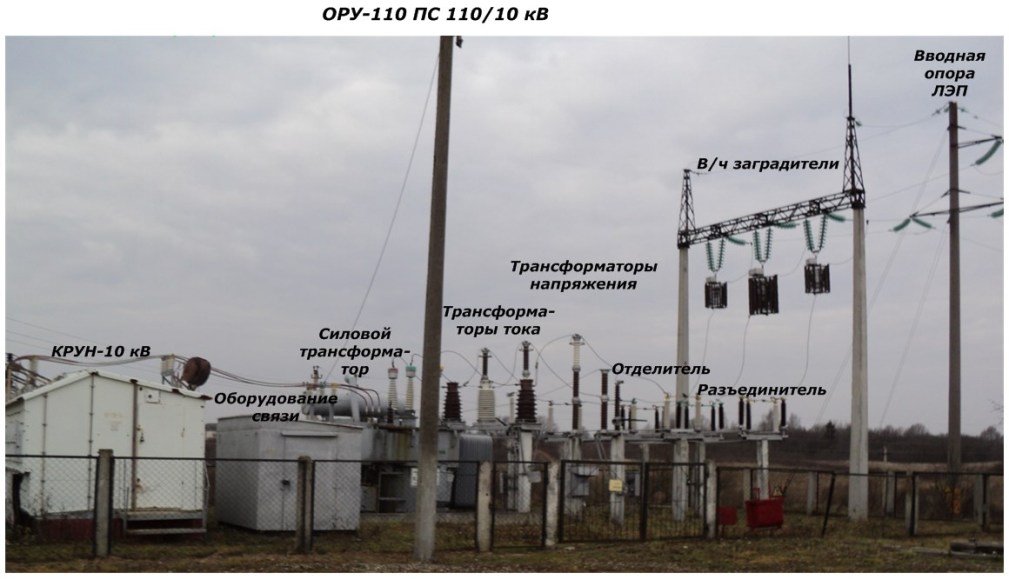

Fra det overføres strømmen til en luftledning til en fjerntliggende transformerstation 110/10. Billedet herunder viser de vigtigste strømelementer, der starter fra den endelige inputstøtte til kraftoverførselslinjen (klik på billedet for at forstørre):

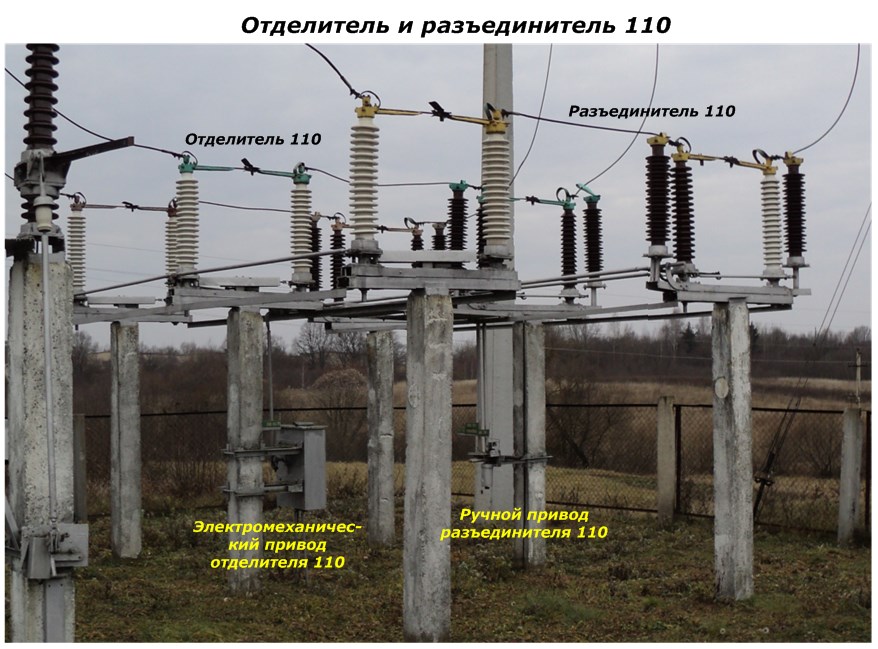

Elektricitet tilføres strømtransformatoren gennem en afbryder, en separator, målestrøm og spændingstransformatorer.
Hver af dem udfører visse opgaver:
-
Måling af strømtransformatorer og strømtransformatorer evaluerer strøm- og spændingsvektorerne i faserne i det primære kredsløb med visse metrologiske fejl, overfører dem til den sekundære beskyttelses-, automatiserings- og måleapparater til efterfølgende behandling;
-
Frakobleren bruges til manuelt at åbne / tænde for strømkredsløbet, når der ikke er nogen belastning på strømkablerne i kredsløbet;
-
Separatoren kobler automatisk transformatoren fra transformatorstationen fra linjen til en død tid, som oprettes under nødsituationer i transformeren.
For at sammenligne billedet af de transmitterede kapaciteter og strukturenes kompleksitet skal du se på typen af afbryder på 330 kV udendørsomskifter.Det drives af kraftfulde trefasede elektriske motorer, der styres af automatisering med alarmkredsløb.
I et 380/220 volt netværk er en sådan enhed en almindelig switch. Men tilbage til 110/10 kV substationsplan.
Vær opmærksom! Der er ingen højspændingsafbryder til at fjerne ulykker på den.
Dette betyder dog ikke, at spørgsmål om sikker drift er forsømt. Komplicerede elektromagnetiske transformationer forekommer konstant i en krafttransformator med frigivelse af termisk energi og overførsel af store elektriske kapaciteter. Alt dette styres af målebeskyttelsesorganer.

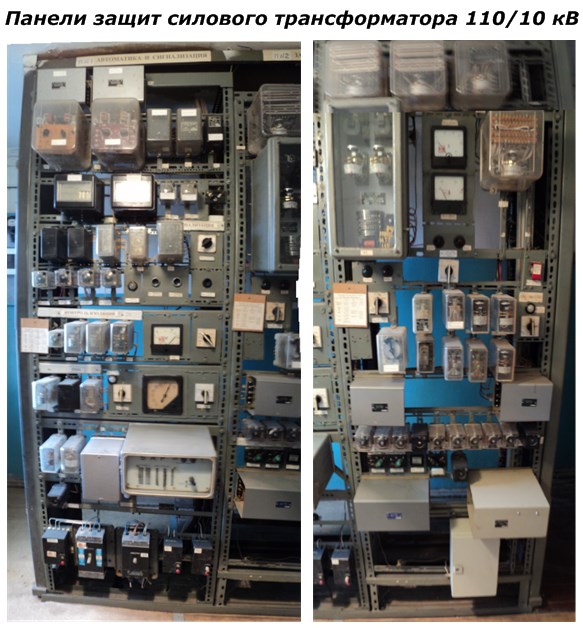

De er placeret på separate paneler.
I tilfælde af kritiske situationer fjernes elektricitet fra udstyret fra alle sider: 110 og 10 kV. Forsyningsspændingen slukkes i dette kredsløb ved hjælp af en gasisoleret afbryder, der er placeret på transformatorstationen 330/110 kV.
For at få det til at arbejde skal du bruge kortslutningen (klik på billedet for at forstørre):
Dette er en speciel enhed, der fungerer som et udøvende element til beskyttelse af en strømtransformator. Den har en bevægelig jordet kniv med et elektromekanisk drev.
Ved en kritisk driftstilstand giver beskyttelserne, der overvåger tilstanden af processer inde i transformeren, en kraftig impuls til kortslutningsspolens elektromagnet. Fra det er der en indvirkning på fjederdrevets lås, som aktiveres og pålægger en kortslutningskniv på højspændingsdæk (mousetrap-princippet).
Der opstår en jordfejl i kredsløbet. Strømmen derfra mærkes af beskyttelsen af SF6-afbryderen ved fjernstationen. Deres automatisering åbner afbryderen i et bestemt tidsinterval på flere sekunder.
I løbet af denne tid oprettes der en død-pause på alle stationer, der er forbundet med denne strømledning. Under beskyttelsen udsender den pågældende transformators automatisering en kommando til at drive separatoren, der automatisk spreder sine knive, hvorved spændingsforsyningskredsløbet brydes til strømtransformatoren, der til sidst "dæmper understationen".
Alle disse operationer tager cirka 4 sekunder. Når deres udløb gør, automatiserer fjernbetjeningen den med den spænding, der tilføres linjen. Men den når ikke den beskadigede strømtransformator på grund af det mellemrum, der er skabt af separatoren. Og alle andre forbrugere vil fortsat modtage elektricitet.
Omvendt omskiftning med en kortslutning og en separator udføres manuelt af driftspersonalet efter analyse af automatiseringens drift i henhold til resultaterne af alarmkredsløbets handlinger.
På denne måde øges pålideligheden af udstyret, tab under transmission af elektricitet i elektriske netværk reduceres.
10 kV kredsløb
Fra krafttransformatoren leveres den konverterede energi på 10 kV til indgangen til KRUN - udendørs komplet switchgear og distribueres gennem et bussystem og effektafbrydere med beskyttelse og automatisering langs luft- eller kabellinierne.

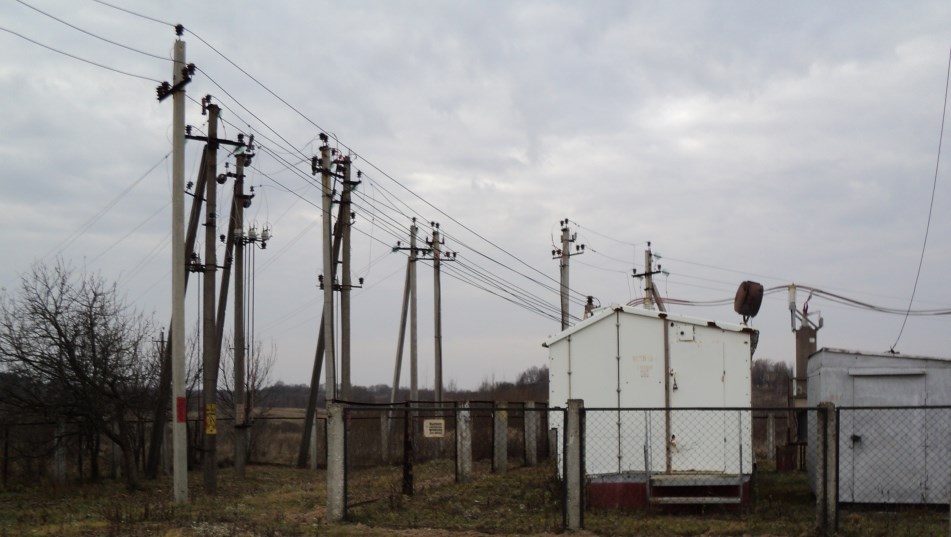

De 10 kV luftledninger, der afgår fra KRUN, er synlige på billedet.

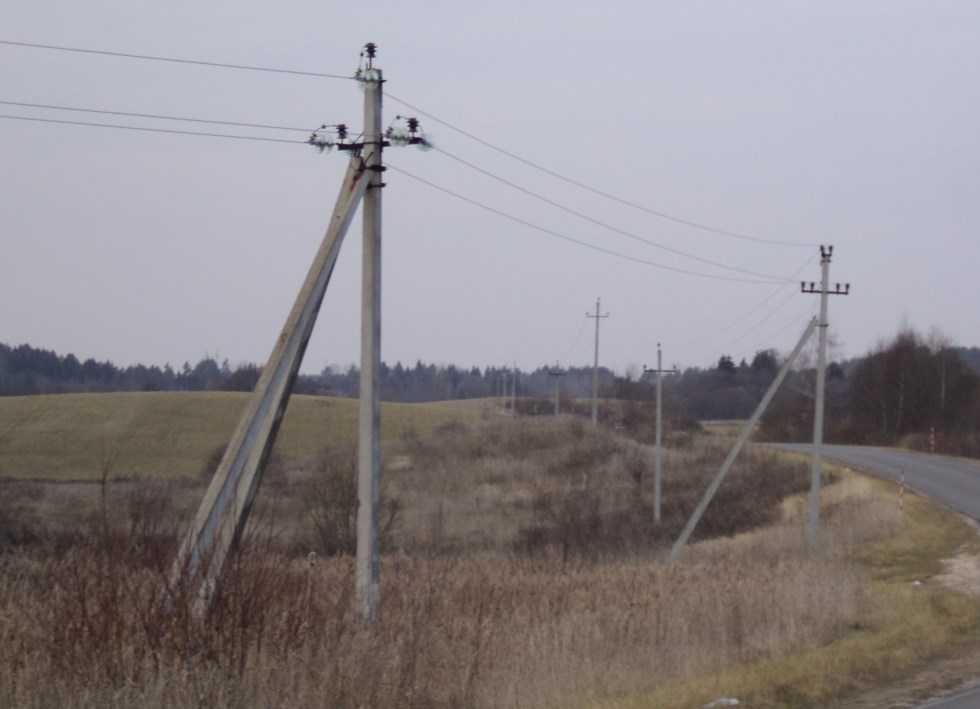

En luftledning på 10 kV i området langs motorvejen.
Stationer på 10 / 0,4 kV er forbundet til sådanne linjer.
Transformator 10 / 0,4 kV
Design og dimensioner af effekttransformatorer, der konverterer elektricitet med en spænding på 10 kV til 380 volt afhænger af de opgaver, de udfører, og de transmitterede kapaciteter. Deres eksterne dimensioner kan estimeres af flere fotos.

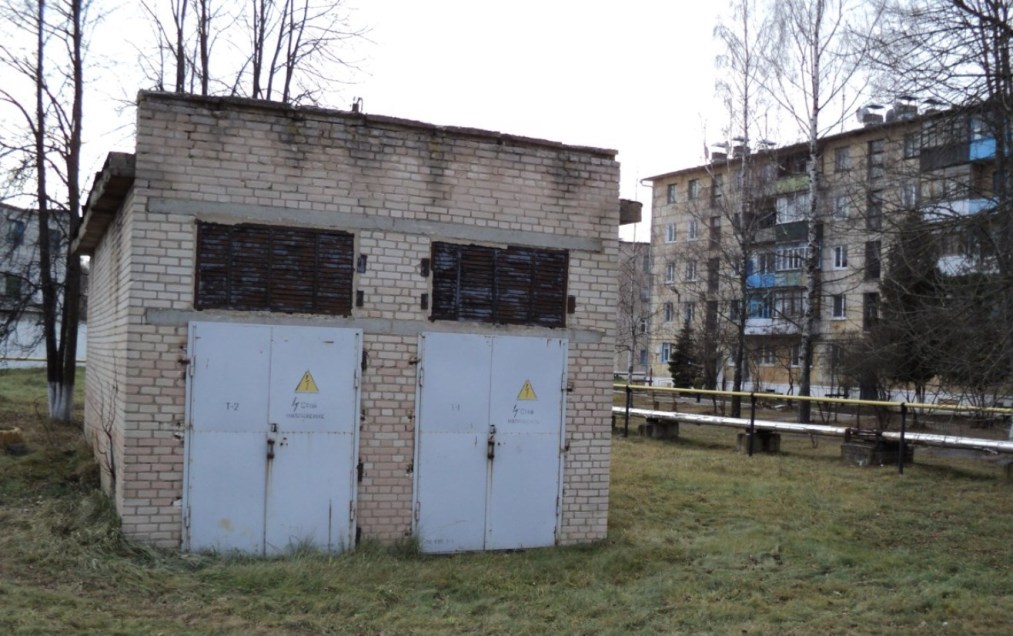

Bygning i en separat lukket bygning til bygninger i flere etager i landsbyen.

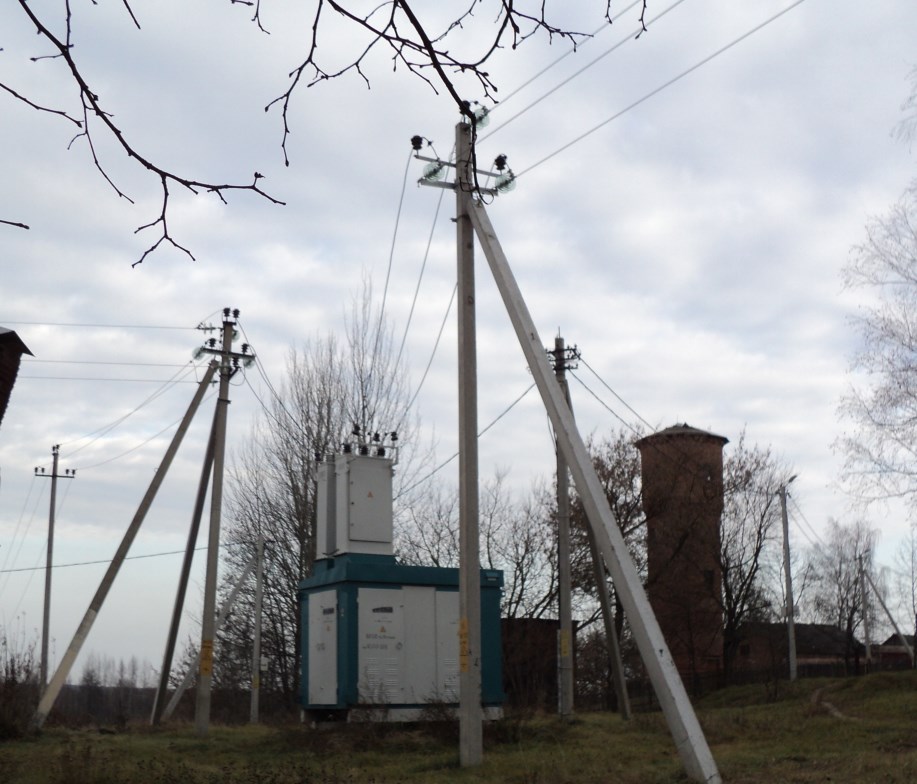

Metalindkapslede skabe 10 / 0,4 kV på landet.

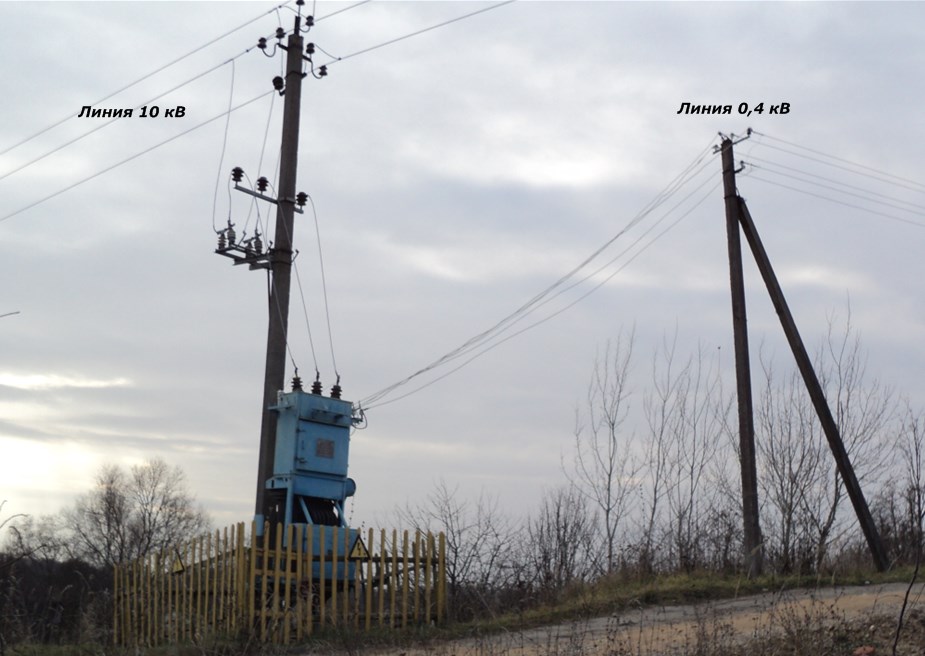

10 / 0.4 kV transformator i et garagekooperativ (klik på billedet for at forstørre):
Hvordan sådanne transformere fungerer, energi overføres til forbrugere, tab opstår under transmission af elektricitet i elektriske net og kompensation udføres, vil blive beskrevet i den næste artikel.
Fortsættelse af artiklen:Hvordan elektricitet overføres til forbrugerne via et 0,4 kV netværk
