Sådan bruges aktuelle måleklemmer

Når man vurderer status for eksisterende elektriske installationer eller udfører reparationsarbejde under spænding, skal elektrikere måle og sammenligne værdierne på strømme, der strømmer gennem forskellige kredsløb. Dette giver dig mulighed for at analysere det operationelle skema, rettidigt fjerne de opståede fejl.

Ofte skal alt dette gøres uden at bryde de elektriske kredsløb for ikke at forstyrre den teknologiske proces med strømforsyning til forbrugerne.

Der er to måder at måle belastningsstrømme uden at afbryde strømforsyningen:

1. almindelige ammetre, der skabes gennem dem ved først at omgå shuntkæder og sættes i drift på grund af den kunstige nedbrydning af strømmen på et tidligere forberedt sted. Ved afslutningen af ​​målingerne er det påkrævet at gendanne det elektriske kredsløb for at udføre i omvendt rækkefølge alle tidligere teknologiske operationer;

2. Brug af et værktøj, der er specielt designet til dette formål - aktuelle klemmer.

Den første målemetode er kompleks, tidskrævende, farlig, kræver højtuddannede arbejdere, god foruddannelse. Derfor forsøger de kun at bruge det i ekstreme tilfælde, og i daglig praksis foretages målinger med aktuelle klemmer.

Hvilke typer klemmetre findes

Oftest forekommer de i praksis med en konstant (ensrettet) eller vekslende sinusformet strøm. For begge disse arter er der skabt forskellige middekonstruktioner, hvormed det er muligt at måle størrelsen og endda retningen for strømmen uden at bryde forbrugernes strømforsyningskredsløb i en eksisterende elektrisk installation.

Nedenstående foto viser måling af afvigelsen af ​​den aktuelle vektors vinkel fra retningen af ​​basisspændingen i målekredsløb på beskyttelsesanordninger.

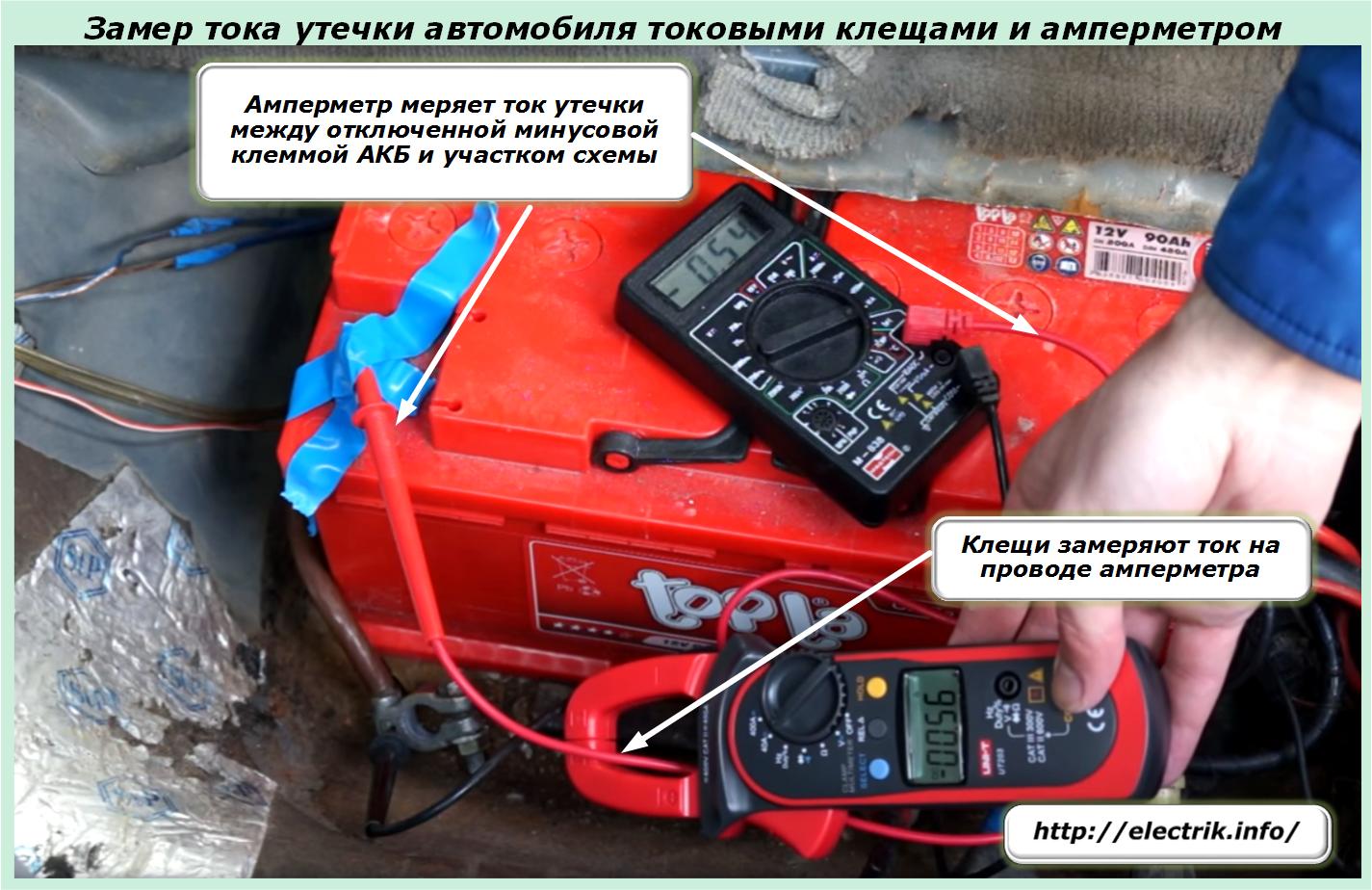

På fotografiet vises en metode til måling af lækstrømme gennem brudt isolering af en bils elektriske udstyr ved hjælp af DC-klemmer og et ammeter.

Det anvendte målekredsløb er samlet på en sådan måde, at klemmerne i sig selv viser strømmen, der strømmer gennem ledningen, der er forbundet til amperens klemme. Begge enheder demonstrerer den samme værdi, skønt de fungerer på forskellige følsomhedsområder.

Dette eksempel viser tydeligt bekvemmeligheden og nøjagtigheden af ​​måling med forskellige instrumenter. Nuværende klemmer til måling af jævnstrøm er mindre almindelige end design til vekselstrøm, men for nylig er deres produktion steget markant.

Man skal også huske, at producenter af måleudstyr nu har lanceret produktionen af ​​flåter til kombineret brug, som kan bruges i jævnstrøm og vekslingskredsløb. Et sådant design er for eksempel legemliggjort i Fluke 376-modellen og lignende.

De aktuelle klemmer, der er vist på de første tre fotos, har en digital skærm, der straks viser de primære værdier for de målte parametre for det elektriske kredsløb. Men i arsenalet med måleværktøjer til elektrikere fungerer stadig et stort antal enheder med pilepekere og en skala, der består af flere subranges.

Når man bruger sådanne design, er det nødvendigt omhyggeligt at tælle og undertiden indføre korrektionsfaktorer.

I henhold til størrelsen af ​​den påførte spænding er de aktuelle klemmer opdelt i enheder, der fungerer:

• op til 1000 volt;

• eller højere end 1 kV.

De adskiller sig i beskyttelsesklassen for den anvendte isolering og kræver forskellig overholdelse af sikkerhedsreglerne.

For korrekt at bruge sådanne enheder skal du kende princippet for deres arbejde og design.

Hvordan er aktuelle måleklemmer

Enheden på forskellige modeller kan variere betydeligt afhængigt af tidspunktet for deres fremstilling og kompleksiteten af ​​det interne kredsløb. Men principperne for måling og kontrol er næsten overalt identiske. Derfor tager vi Fluke 376-modellen som grundlag for undersøgelsen, som har store kapaciteter og følgelig et øget antal funktioner og kontroller.

Principperne for arbejde indarbejdet i designet

I det dielektriske hus på en hvilken som helst enhed er placeret:

• strømtransformator med (a) et aftageligt magnetisk drev og et håndtagssystem til dens styring, (b) en sekundær vikling;

• målesystem med informationstavle;

• kontrol og skifttilstand;

• kontaktstik.

Til strømforsyningsklemmer kan den målte kredsløbs elektriske energi eller et sæt autonome spændingskilder, for eksempel to AA-batterier, bruges.

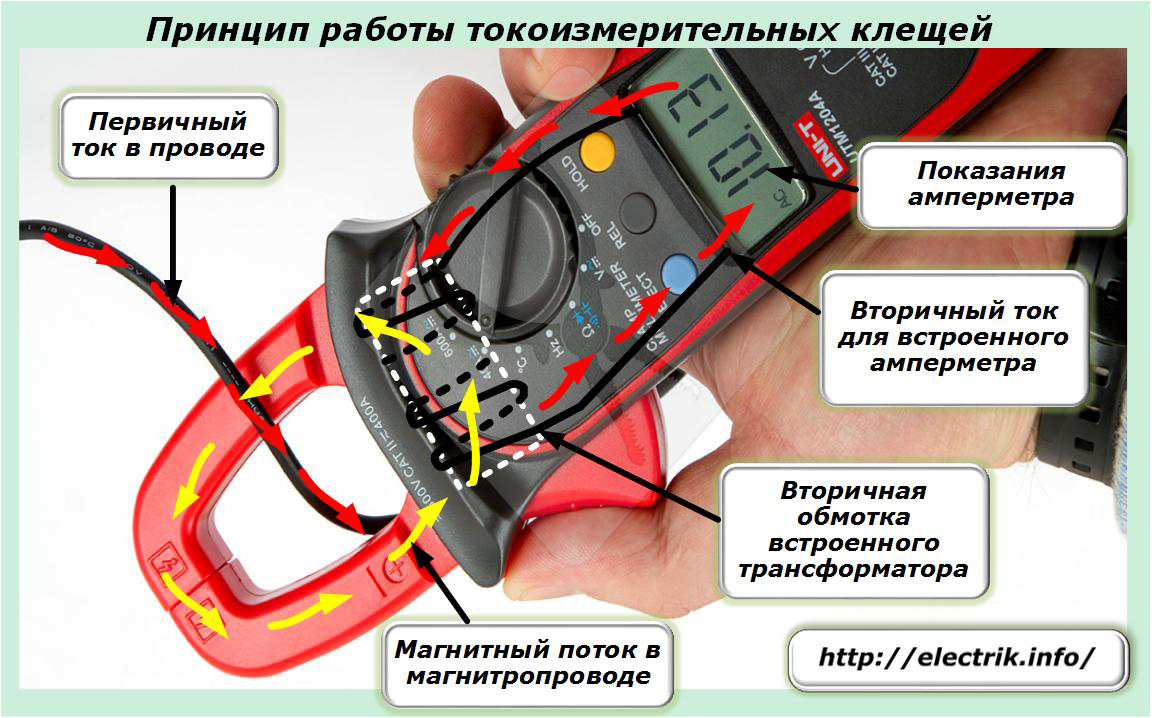

Grundlaget for arbejdet er en almindelig strømtransformator med et aftageligt magnetisk kredsløb og en sekundær vikling, hvis omdrejninger krydses af en magnetisk flux, der inducerer en sekundær strøm ind i dem. Dets værdi og i individuel design og retning bestemmes af målesystemet, der viser det endelige resultat på displayet under hensyntagen til transformationskoefficienten i primære ampere.

For at udføre målingen er det nødvendigt at placere den aktuelle leder i det magnetiske kredsløb. Sådan gør du:

• ved at trykke på knappen opdrættes de bevægelige elementer i magnetisk kredsløb;

• ledning med strøm introduceres inde i spalten;

• slip nøglen og spore den fulde kontakt med de bevægelige kontakter.

Når man arbejder inden i trange skabe med en stor mængde elektrisk udstyr, er det undertiden vanskeligt at trække spidsen af ​​en glidende magnetisk kerne gennem en strømleder. For at forenkle denne operation har Fluke 376 en valgfri målesensor. Det er en del af instrumentkit og er om nødvendigt let forberedt til måling.

Til sikkert arbejde under spænding er tangen udstyret med måleender med isoleringsspidser og -hætter. Når de er installeret i enhedens etui, er de forsænket i dens design. Dette reducerer mulige driftsfejl sammen med velisolerede lugs, hvilket eliminerer uautoriseret oprettelse af utilsigtede kortslutninger og modtagelsen af ​​elektriske skader.

Aktuelle kontrolkontrol

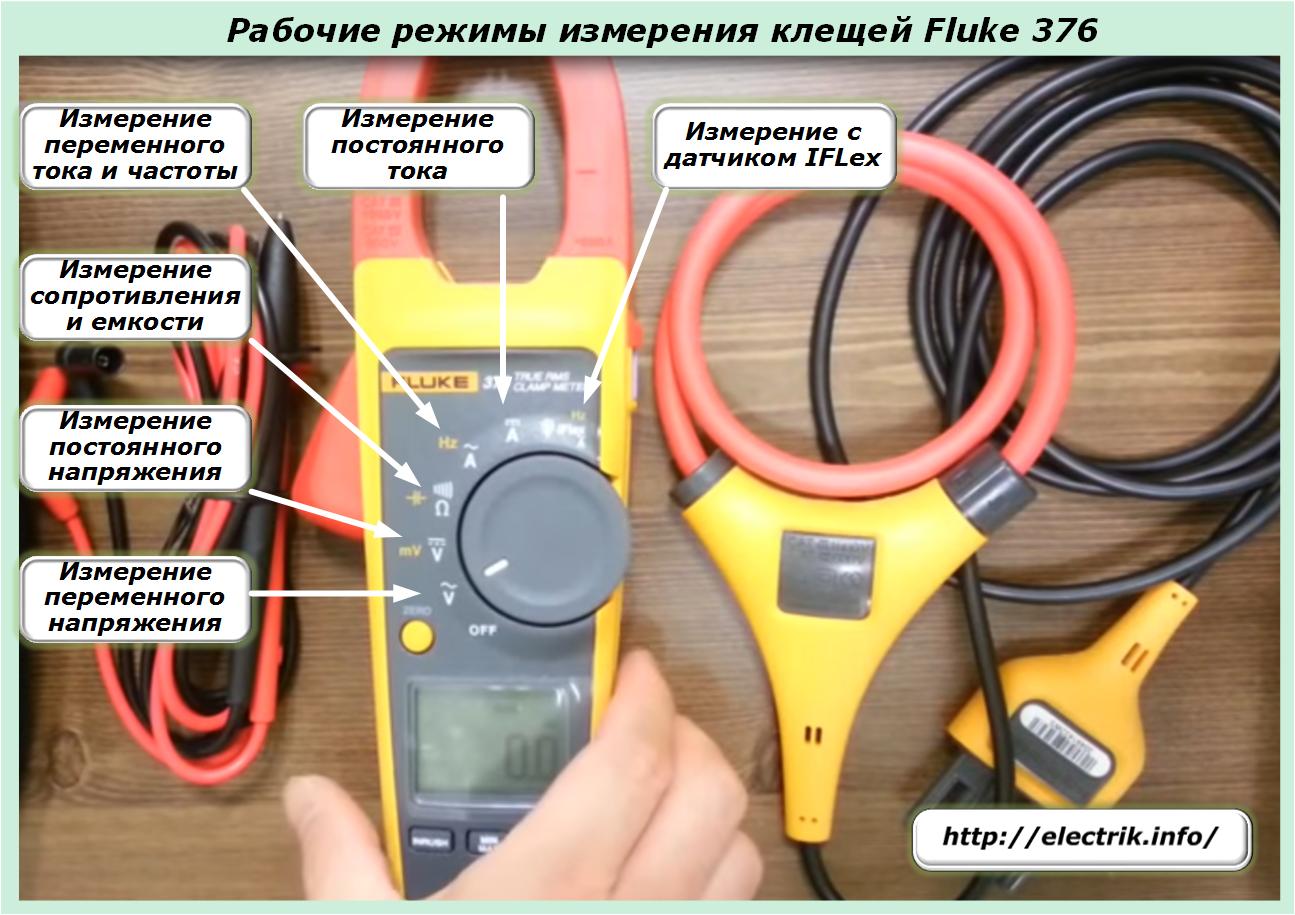

Placeringen af ​​kontakten til roterende tilstand vises af Tex-indsatserne i det tredje billede ovenfra. Deres arbejde suppleres med kontrolknapper på sagen.

ZERO-knappen bruges til at skifte inden i klemmefunktionerne, der er indstillet af den centrale cirkulære afbryder, og MIN / MAX giver dig mulighed for at specificere målegrænsen.

INRUSH-knappen er til evaluering af indgangsstrømmen. Bekvemmeligheden ved at bruge enheden på en mørklagt arbejdsplads sikres betydeligt af den indbyggede baggrundsbelysning, der tages i brug ved at trykke på den højre højre knap nedenfor med billedet af belysning.

For at fastsætte de aktuelle aflæsninger på displayet er HOLD-knappen installeret på sideoverfladen af ​​flåter.

I nogle modeller af aktuelle klemmer kan nogle af disse funktioner være fraværende eller implementeret på andre måder, men de generelle måleprincipper bevares for alle sådanne enheder.

Sådan måles med aktuelle klemmer

Forberedende operationer

Før hver måling er det nødvendigt at kontrollere påvirkningen fra fremmede spændingskilder og den interferens, de skaber på enhedens nøjagtighed.

Kraftfulde asynkron elektriske motorer, krafttransformatorer og autotransformatorer, choker, svejsemaskiner, skifte strømforsyning under drift kan de skabe stærke elektromagnetiske felter, der vil inducere induceret EMF i magnetisk kredsløb.For at tage dem i betragtning anbringes flåterne i positionen for at måle vekselstrømmen, tæt lukker glidelementerne i magnetkredsløbet og kontrollerer nulmåling af strømme på displayet.

Metoder til måling af strømme

Måleapparatets design giver dig mulighed for at bestemme den aktuelle værdi ved enkle handlinger: ved at indstille modusskifterne til den passende position og ved at indføre lederen i rummet i det glidende magnetiske kredsløb. Det numeriske udtryk for den målte værdi vises automatisk.

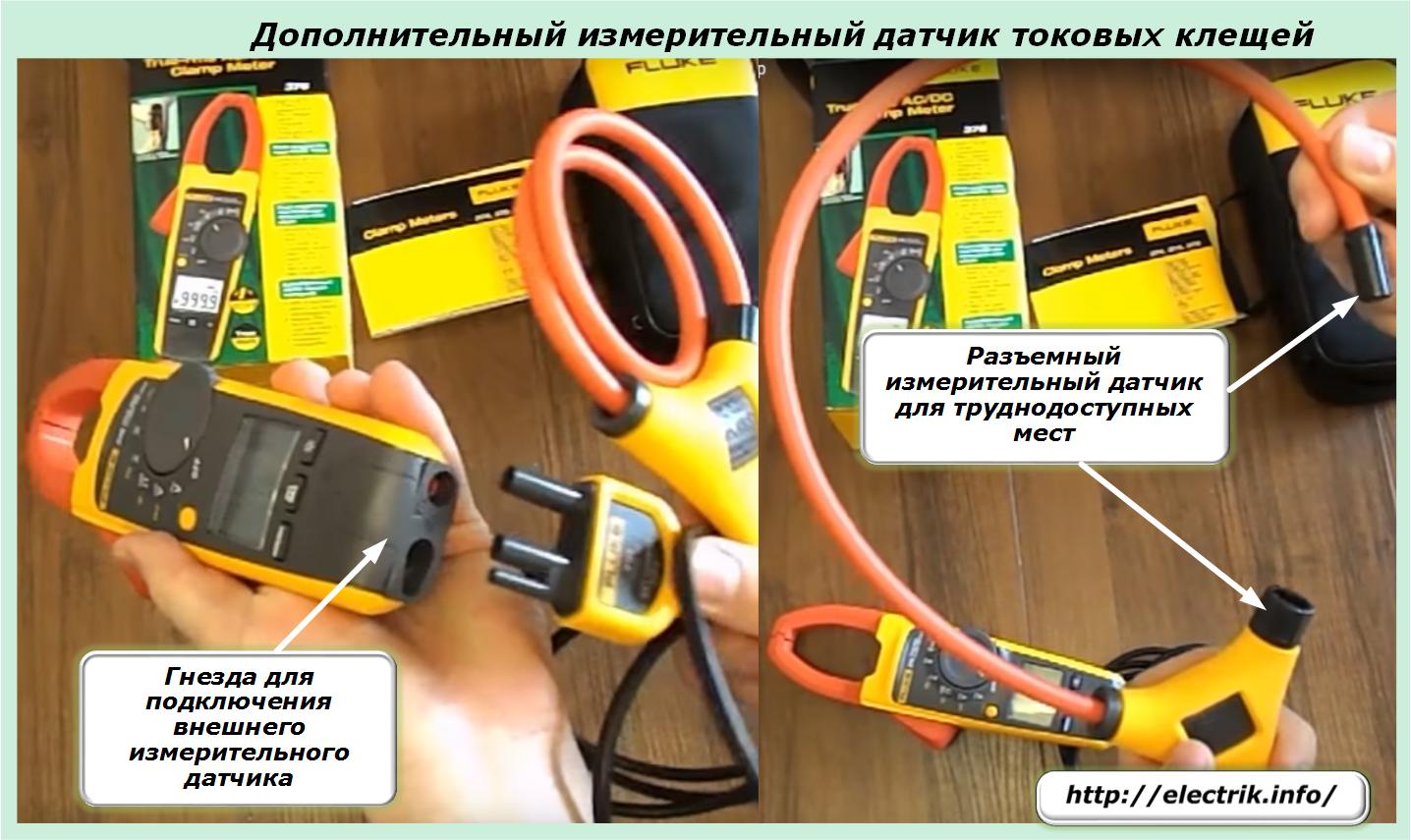

Denne teknologi bruges på alle kryds uden undtagelse. Men på avancerede enheder kan du bruge IFLex-sensoren. Det letter arbejdet i trange rum.

En sådan operation udføres altid for en individuel ledning, fordi strømmen, der går derfra, skaber en magnetisk flux i den magnetiske kerne eller IFLex-sensor, som omdannes af flåterne til en aflæsning.

Hvis to ledere med strøm er placeret inde i magnetkredsløbet, vil magnetfluxen fra dem samle sig op, og krydsene viser et generelt resultat.

Da der ikke er lækager under normal isolering, vil strømmen i fase og nul være ens i størrelse og modsat rettet, som vist på fotografiet med pile og tegn + I og –I. Hver af dem vil skabe en magnetisk flux, som vil tilføje og ødelægge hinandens handling. Som resultat skal resultattavlen med normal isolering vise et nulresultat.

Hvis krydset viser en anden værdi i denne situation, er dette en alvorlig grund til fejlfinding i den eksisterende ledning.

Nyttige tip til måling af strømme

Valgfrit kabel med stik og stik

Til måling af strømforbruget for et elektrisk apparat, f.eks. Et strygejern, kan det være vanskeligt at gøre faseseparation og nul. I et kontinuerligt kabel er det umuligt at gøre dette uden at åbne det. Problemet kan let løses ved at forbinde belastningen gennem en adapter med separate kerner.

Forøget målefølsomhed for lave strømme

For almindelige kryds er det vanskeligt at bestemme værdierne for små strømme på grund af enhedens lave følsomhed. Vejen ud af denne situation er ganske enkel: før lederen med den målte strøm gennem den magnetiske klemme på den aktuelle klemme flere gange, som vist på billedet ovenfor. I dette tilfælde stiger den samlede magnetiske flux i forhold til antallet af drejninger, og displayet øges også.

Det gjenstår kun at dele referenceværdien med antallet af drejninger og opnå den nøjagtige værdi selv for små strømme.

Husk, at denne teknik kun er egnet til arbejde med fleksible, isolerede ledere.

Metoder til spænding

Brugen af ​​strømklemmer i voltmetertilstand er i princippet ikke forskellig fra lignende målinger med andre enheder.

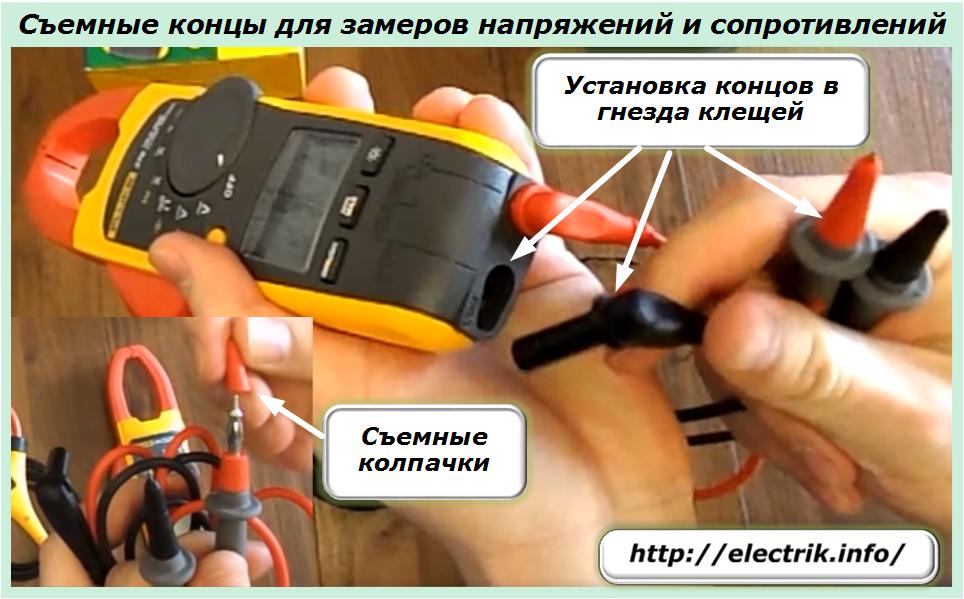

De aftagelige ender af lederne er installeret i rørene på faklerne, som tidligere overføres til spændingsmålingstilstand ved hjælp af afbrydere. De anden ender af de isolerede ledninger påføres de potentielle klemmer og tæller tællingen på displayet, som vist på billedet ovenfor.

Funktioner ved måling af modstand, frekvens. temperatur

I disse tilstande fungerer flåterne som et almindeligt multimeter, og de generelle måleregler gælder for dem. se detaljerede instruktioner om, hvordan man bruger multimeteret.

Måder til måling af strømforbrug

Aktuelle klemmer har ikke en direkte metode til måling og læseeffekt, men de kan udføre denne operation indirekte. For at gøre dette skal du bestemme de metoder, der er beskrevet ovenfor:

• belastningsstrøm;

• netspænding.

Derefter multipliceres de for at opnå magt. For eksempel målte vi en strøm på 9,2 ampere med et elektrisk jern, og spændingen i et husholdningsnetværk er 220 volt. Multipliser dem og få: 9,2x220 = 2024 VA.

Vi kan konkludere, at strømforbruget er to kilowatt.

Kontrollere fraværet af fremmede forbrugere

Ved hjælp af aktuelle klemmer kan du kontrollere forbrugernes uautoriserede forbindelse til strømkablet. For at gøre dette er det nok at installere klemmerne på indgangsskærmen i belastningsmålingstilstand, og lade den sædvanlige strøm være tændt, slukke for alle lysene og frigøre alle sokler fra enhederne, det vil sige give en tomgangskørsel for inputkablet.

Hvis kryds i dette tilfælde viser en nulværdi, er der ingen uautoriserede forbindelser og lækagestrømme. Ellers skal du omhyggeligt forstå årsagen til dannelsen af ​​en sådan belastning.

Anbefalinger om sikkerhed og nøjagtighed

1. Enhver måleenhed er beregnet til brug under visse tekniske forhold og arbejde med specifikke belastninger. Du skal gøre dig bekendt med disse egenskaber på forhånd og observere dem under drift.

For Fluke-instrumenter bruges for eksempel markeringerne CAT III 600 V eller CAT III 300 V. Det indikerer, at instrumentets elektriske kredsløb er beskyttet mod kortsigtede overspændinger i det målte netværk op til henholdsvis 600 eller 300 volt.

Hvis grænsen for den målte værdi er ukendt, indstilles den maksimale værdi-tilstand på enheden.

2. Arbejdsisolering på den glidende magnetiske kerne og måletips forhindrer brugeren i at oprette uautoriserede kortslutninger, når han arbejder under spænding. Det er nødvendigt at overvåge dens tilstand. Denne situation er især relevant, når man måler strømme på bare, uisolerede ledninger.

3. Aktuelle klemmer hører til måleinstrumenter. De skal gennemgå periodisk metrologisk verifikation i det elektriske laboratorium og have sit stempel på kroppen eller et verifikationscertifikat, hvis gyldighed er begrænset.

4. Da aktuelle klemmer bruges til arbejde under spænding, er en forudsætning for deres sikre drift den periodiske test af isolationslaget for styrke i et elektrisk testlaboratorium med udformningen af ​​inspektionsprotokollen og påsætning af det passende stempel.

Uden at bestå isoleringstesten og verificeringen er brug af tang i arbejdet, også lige købt af fabrikanten, forbudt efter reglerne. Der kan opstå skader, hvis reglerne for opbevaring eller transport overtrædes. Forhåndsforberedelse af værktøjet i butikken er ikke i stand til at identificere defekter, der er opstået.

5. Inden måling af modstanden er det nødvendigt at sikre sig, at der ikke er nogen spændingspotentialer på dem. De kan ikke kun påvirke nøjagtigheden af ​​målingerne, men også beskadige, forbrændingsfølsomme målekredsløb ved dannelse af farlige strømme.

6. Arbejde med strømklemmer under spænding henviser til kategorien af ​​livstruende person. Kun uddannet og uddannet personale med en elektrisk sikkerhedsgruppe, der ikke er mindre end tredje, må have adgang til det.
