Sådan foretages ledninger i huset fra SIP-paneler

Brug af elektrisk energi er ejeren af ​​enhver bygning interesseret i at sikre maksimal sikkerhed under langvarig drift med en høj grad af pålidelighed. Disse problemer er især akutte i huse, der er bygget af brændbare materialer:

• et træ;

• tømmer;

• SIP-paneler.

De seneste designs er længe blevet brugt i vidt omfang i Nordamerika, Canada og de skandinaviske lande. For et par årtier siden begyndte de at blive bygget i SNG-landene.

SIP henviser til reference til et panel med en struktur lavet af isolerende materialer, når der er anbragt et lag polystyrenskum mellem to plader af OSB, som vi ofte kalder skum. Dette fyldstof brænder muligvis godt, som det var i Lame Horse-bygningen i Perm, eller understøtter muligvis ikke forbrænding med en selvslukningsstruktur, der bruger antipyrintilsætningsstoffer. Kvaliteten af ​​begge materialekvaliteter kan kontrolleres på et lille stykke tændstikker ild. Deres omkostninger er naturligvis forskellige.

Kendte byggefirmaer beskæftiger sig med fremstilling af bygninger fra SIW-paneler i vest. De samler færdige blokke på fabrikken i henhold til den velprøvde standardteknologi, og huset samles på installationsstedet af et trænet team af flere mennesker ganske hurtigt.

Oprettelsen af ​​al kommunikation til livsstøtte, herunder ventilation, vandforsyning, brug af elektrisk energi og andre, er gennemtænkt og implementeret af projektet. Gennem ledninger inde i panelerne er der allerede foretaget gennemgående huller.

I vores lande har rammebygninger endnu ikke en sådan fordeling, og de byggefirmaer, der er involveret i deres konstruktion, anbringes i lidt forskellige arbejdsvilkår på grund af forskelle i lovgivning og teknologi.

Hvad er faren for ledninger i et hus fra SIP-paneler

Orienterede spånplader (OSB) og polystyren, selv når de er imprægneret med flammehæmmende forbindelser, er materialer, der er tilbøjelige til brand, og elektriske ledninger og apparater er ofte kilder til åben ild.

Årsager til ledningsføringer

Ledende linjer består af metalledere forbundet på forskellige måder og et isoleringslag imellem dem. Brand kan forekomme:

1. ved overbelastning af den tilladte strøm

2. i tilfælde af kortslutning i kredsløbet;

3. under påvirkning af lækstrømme på jorden;

4. på grund af dannelsen af ​​en elektrisk lysbue inde i kablet eller dets forbindelsespunkter.

Spørgsmålet om eliminering af overbelastning og kortslutningsstrømme tildelt afbrydere. Frakobling af kredsløb med nye lækstrømme er designet til at kæmpe RCD og differentiell automat. Og lad os være særlig opmærksomme på det fjerde punkt i en mulig brand, vi analyserer det mere detaljeret.

En elektrisk lysbue kan forekomme som et resultat af:

1. Koksning af isoleringslaget ved forbindelsespunkterne for elektriske kerner;

2. dannelse af mikrokrakker inde i det dielektriske lag ved dannelse af et resistivt kredsløb.

Hvordan opstår koksning af isolering?

Når lederen, der er tilsluttet terminalblokken eller et andet stik, er beskadiget, eller dens klemme ikke er stram nok, dannes en lokal varmepunkt under påvirkning af strømmen, der passerer gennem forbindelsespunktet. Over tid forårsager det karbonisering af isoleringen, når et lag af sod gradvist ophobes.

Sot består af kulstof, som er et ledende materiale. Derfor forekommer lækagestrømme gennem det.

Opvarmning af varmepladsen og emissionen af ​​sod foregår spontant. Ledende veje er dannet uensartet og mellem dem dannes elektriske buer, der fortsætter kokeprocessen.

Som et resultat opstår der en kritisk situation, når mængden af ​​kulstof når en værdi, der er tilstrækkelig til at danne en elektrisk bue, der spontant kan antænde isoleringen.

Hvordan opstår en resistiv kortslutning?

Producenter af kabler og elektriske ledninger til deres produkter leverer tekniske standarder for drift: opbevaring, transport, installation, forebyggelse af mekaniske bøjninger og belastninger, eksponering for farlige miljøfaktorer og andre egenskaber.

I de fleste tilfælde, når de er ubetydelig og ikke kun brudt i det dielektriske lag, dannes der mikrokrakker, der ikke særligt påvirker driftsevnen i det første øjeblik af kablet, når det sættes i drift. Over tid forekommer ældning af isoleringen. Lækager dannes gennem sådanne steder.

De er for svage til at forårsage kortslutning og overbelastning, hvis strømme er indstillet af afbryderen. Igen går de ikke gennem jordens kontur. Derfor kan en RCD eller en difavtomat ikke reagere på dem.

Som et resultat fortsætter de med at udvikle sig og danner et kulstoflag mellem de to ledere, der gradvist opbygges og skaber en elektrisk lysbue inde i kablet.

Ved kokning og resistive fejl er en fælles forudsætning for udseendet af en elektrisk bue dannelse af kulstof mellem levende dele. Derefter oprettes betingelserne for dens antændelse, og en brand udvikler sig.

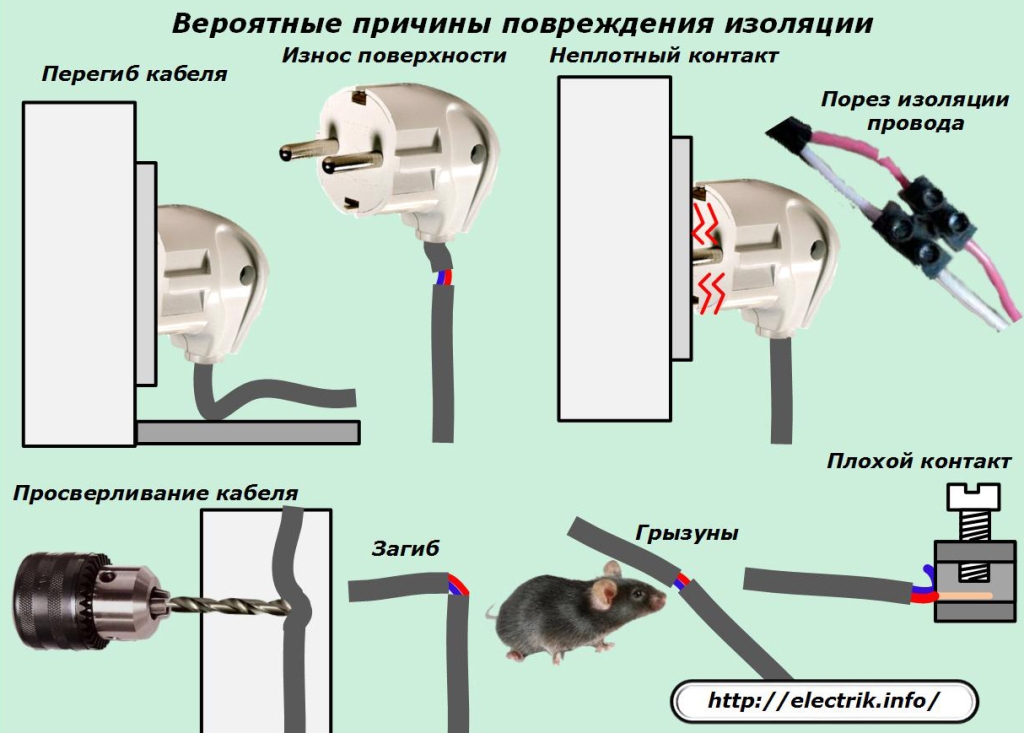

De mest almindelige årsager til isolationsskader er vist på billedet.

Elektrikeres fejlagtige opfattelse

Blandt de fleste ledningsfolk er der en tro på, at kabler er lavet meget pålideligt. De kan kastes, trækkes i enderne gennem rørledninger, bøjes under installationen og endda stampes med deres fødder. Så det gør de.

I deres praksis observerer elektrikere ofte tilfælde af dårlige kontakter, der forekommer i forskellige terminalblokke og stik, og kabler og lednings isoleringstilstand er normalt skjult inde i vægge eller lukkede kanaler.

Funktioner ved forekomsten af ​​en elektrisk lysbue

Mellem to modsatte potentialer for energi i luften er dets ionisering mulig. Når det opstår, oprettes en gasudladningsstrøm, der indeholder plasma med en temperatur på ca. 6 ÷ 10 tusinde grader. Det er helt nok til at antænde isolering, smeltet kobber, en brand.

Kun sådan opvarmning i ledninger i hjemmet forekommer ikke straks, men udvikles i trin. I det indledende trin oprettes lækagestrømme, der lidt overbelaster det elektriske netværk, der fungerer hemmeligt.

Udviklingen af ​​lysbuen lettes ved åbning af kredsløb med store induktanser (f.eks. Kraftige asynkronmotorer), som skaber høje selvinduktionsspændinger, når strømmen pludselig passerer gennem dem, samt skiftende belastningsskift fra minimum til maksimumværdier.

For at danne en elektrisk lysbue er det nok at overskride spændingen mellem elektroderne på 15 volt og en strøm på 0,3 A.

Hvordan PUE forhindrer årsagerne til brandledninger i huset fra SIP-paneler

Den syvende udgave af det vigtigste lovgivningsdokument for elektrikere regulerer i punkt 7.1.38 strengt valget af ledninger og kabler, og hvordan man lægger dem i bygninger, der er lavet af brændbare materialer, og anbefaler hovedmetoden til anbringelse af ledninger - åben på overfladen af ​​bygningskonstruktioner.

Samtidig betragtes passager gennem vægge, lofter og skillevægge som elementer i skjult ledningsføring, hvortil kravene strammes:

• obligatorisk installation af kabler og ledninger i forseglede metalkonstruktioner fra rør eller kanaler, der kan lokalisere en mulig brand;

• kun at bruge kabler, hvis isolering ikke understøtter forbrænding;

• giver adgang til alle ledningssteder for at udskifte det.

Det er vanskeligt at opfylde disse krav, og ikke at overholde er farligt.Ejere af bygning fra SIW-paneler, som bygherrer, står over for valget af ledningsmetode. Hvis det gøres i hemmelighed, er det nødvendigt at bruge en stor sum penge på køb af materialer og deres komplekse installation. Åben ledningsføring krænker rummenes æstetiske udseende.

Den første oplevelse af at bygge et hus fra SIP-paneler. Teknisk kommunikation:

Forbindelsesmetoder

Åben metode

Kabelkanaler

På overfladen af ​​OSB-pladen er plader med gips monteret i et kontinuerligt lag. De er ikke brændbare, de adskiller ledningerne fra SIP-panelet. Monteret på dem ekstern kabelkanal.

Denne metode opfylder kravene i PUE, giver minimale betingelser for en smuk udsigt over værelserne.

Dekorative gulvlister

Samlingerne mellem vægoverfladerne og gulvet eller loftet, der er beklædt med gipsvæg, kan bruges til at placere elektriske ledninger i dem.

Producent af gulvlister fremstiller specielle modeller, der har tilstrækkeligt volumen til at rumme ledninger. Moduler til montering af stikkontakter og andre koblingsanordninger er fremstillet til dem.

Retro ledninger

En populær designstil involverer design af en antik lejlighed ved hjælp af moderne elektriske materialer i et husholdningsnetværk.

Trådene lægges væk fra væggen på grund af lægningen porcelæns hjul, og antikke stikkontakter og kontakter er monteret på dekorative stikdåser med et skjult metalindsats. Et isolerende lag af ledninger oprettes med en belægning, der forhindrer udsættelse for sollys.

På trods af den lette installation er retroledninger ikke en budgetløsning. Alle dens komponenter er dyre.

Hvad gør lejlighedsejere?

Særlige gipsnicher

Oprettelsen af ​​specielle rum med ikke-brændbare plader i arrangementets vandrette eller lodrette plan giver dig mulighed for at placere forskellige kommunikationer i dem.

Samtidig reduceres en del af boligarealet, men ikke kritisk for at bo.

Gips triple lag

I det midterste lag mellem det ydre og det indledende ark oprettes kanaler til placering af kabler og ledninger.

Metoden er overkommelig, men dyr.

Advarsel! Elektrisk kommunikation, der er skjult i nicher, gipsskillevægge, ophængte lofter betragtes i henhold til PUE-standarderne som metoder til udførelse af lukkede ledninger. Dette er en overtrædelse af de eksisterende sikkerhedsstandarder. I henhold til reglerne er det nødvendigt at oprette forseglede metalbokse med deres forbindelse i et fælles kredsløb til jordforbindelse og udligning af potentialer.

Ledninger i metalrør

Indtil videre er dette den eneste tilladte metode til at lægge lukkede elektriske ledninger i bygninger lavet af SIP-paneler til husejere i Rusland.

Hvert kabel adskilles af et metallag fra en brandfarlig overflade. Denne installation er korrekt med hensyn til sikkerhed, men den er ikke så enkel at udføre og ganske dyre.

Sådan lægger du elektriske ledninger i huse fra SIP-paneler i Vesten

Hvis du ser på den første tegning af artiklen, hvor et team af arbejdere installerer et panel, viser det, at linjerne til elektriske ledninger allerede er boret i den på fabrikken. Og de satte dem der uden nogen rør og lufttætte hulrum i metal, som hindrer adgangen til luft, når den antændes.

Dette forklares med en anden tilgang til løsning af brandsikkerhedsspørgsmål og ikke af uagtsomhed fra bygningsorganisationer og uforsigtighed hos bygningsejere.

I 1996 udviklede Siemens med succes en ny type beskyttelse til boliger, der reagerer på udseendet af en elektrisk lysbue i ledningen på 0,4 kilovolt. Indtil 1999 blev disse enheder massetestet og modtaget et statsattest.

Derefter blev installationsteknologien til lysbuebeskyttelse obligatorisk i vestlige lande, Canada og Amerika.Efter dens anvendelse faldt antallet af ulykker forbundet med brand på grund af elektriske ledningsforstyrrelser med ca. 58%.

Beskyttelse kommer i form af moduler, din skinne monteret inde i instrumentbrættet og optager lidt plads i det.

Sådan fungerer buebeskyttelse

Ideen om sådanne enheder er ikke ny. De blev meget brugt allerede før udviklingen af ​​Siemens i energisystemer i alle lande til elektriske strømforsyningsnetværk med spænding på 04 ÷ 35 kV.

En sådan lysbuebeskyttelse er monteret i switchgears bestående af lukkede metalskabe eller rum. Det kan reagere på forekomsten af ​​en elektrisk lysbue på grund af:

• lysglimt, der ledsager strømmen af ​​strøm i et ioniseringsgasmedium;

• eller en kraftig stigning i trykket inden i det lukkede lydstyrke.

Til dette bruges forskellige sensorer:

• lys, for eksempel fototyristorer;

• tryk, herunder konventionelle begrænsningsafbrydere, der er presset af manhullsdæksler, der hælder under påvirkning af en eksplosion eller andet driftsprincip.

Signalet fra sensorerne føres til den logiske del af beskyttelsen, som ifølge de forberedte algoritmer sekventielt kobler de nødvendige kilder og strømforbrugere og derefter starter de automatiske brandslukningsorganer.

Det er tydeligt, at indenfor husets ledninger er en sådan teknologi uacceptabel af komplekse tekniske grunde, så den blev ikke implementeret.

Udviklerne af lysbuebeskyttelse til boliger har taget en anden vej. De analyserede de indledende processer, der forekommer under dannelsen af ​​lækstrømme gennem mikrokrakker i isoleringslaget og konkluderede, at formen på strøm- og spændingssignalerne i dette øjeblik adskiller sig fra den ideelle sinusoid, gennemgår betydelige ændringer.

En af varianterne af signalforvrængning i begyndelsen af ​​lysets lysbue, når den krydser sinusformens nulværdi, vises på billedet. Der kræves en lille spænding for at ioniseringsstrømme kan strømme.

Overvågning af strøm- og spændingssensorer på modulære lysbuebeskyttelsesanordninger analyserer konstant de former for signaler, der passerer gennem dem. Derefter sammenlignes de med en sinusbølge, og når der registreres forskelle, kobles netværket fra.

Arc beskyttelsessteder

Bue detektorer - dette er navnene på disse moduler i udlandet. De bruges til at begrænse risikoen for brande under lysbue i terminalapparaterne i stationære kredsløb og er monteret i tavler for at kontrollere de kritiske forsyningskæder i udløbsgrupper og inventar i boligbygninger med soveværelser og stuer.

Derudover anbefales de at blive installeret i bygninger med:

• risiko for åben ild, for eksempel med et tvungen ventilationssystem;

• skarer med høj densitet (butikker, biografer);

• lagrede brandfarlige materialer;

• vanskelige udgange til nødevakuering.

International standardanbefalinger

Siden begyndelsen af ​​2014 har IEC 60364, del 4–42, anbefalet, at elforbrugere bruger AFDD'er, der overholder IEC 62606 for brandsikkerhed.

Kravene fra den russiske PUE indtil videre tillader ikke lovligt elektrikere at udføre ledninger i huse fra SIP-paneler i henhold til vestlige standarder.

Løsningen af ​​brandsikkerhed i boligbygninger leveres ikke kun ved korrekt installation af elektriske ledninger, men også af et sæt andre foranstaltninger, herunder:

• installation og korrekt betjening automatiske brandalarmsensorer;

• nødkontakt med brandvæsenet på vagt;

• opretholdelse af god tilstand på adgangsveje og levering af mange andre aktiviteter.
