Strømforsyning til en bygning

For korrekt at forstå de forskellige strømforsyningsordninger til boliger, skal du vide om de tre kategorier for at sikre pålideligheden af ​​strømforsyningen til elektriske installationer. Den enkleste kategori er den tredje. Det sørger for strømforsyningen til en boligbygning fra en transformerstation via et enkelt elektrisk kabel. I dette tilfælde, i tilfælde af en nødsituation, bør husets strømforsyning være mindre end 1 dag.

I den anden kategori af pålidelighed af strømforsyning drives boligbygningen af ​​to kabler forbundet til forskellige transformere. I dette tilfælde, når et enkelt kabel eller transformer svigter, udføres husets strømforsyning i løbet af fejlfinding gennem ét kabel. En strømafbrydelse er tilladt i den tid, det elektriske personale kræver for at forbinde hele huset med et arbejdskabel.

Der er to varianter af strømforsyning derhjemme fra to forskellige transformere. Enten er husets belastning jævnt fordelt over begge transformatorer, og i en nødtilstand, der er forbundet til det ene eller i drift, er det ene kabel involveret, og det andet er en sikkerhedskopi. Men under alle omstændigheder er kablerne forbundet til forskellige transformere. Hvis der er tale om tavlehus der er lagt to kabler, hvoraf den ene er overflødig, men det er muligt at forbinde disse kabler til kun en transformator i transformerstationen, så har vi kun den tredje kategori af pålidelighed.

I den første kategori af pålidelighed af strømforsyning drives boligbygningen af ​​to kabler såvel som i den anden kategori. Men hvis kablet eller transformeren svigter, er belastningerne i hele huset forbundet til arbejdskablet ved hjælp af den automatiske overførselsafbryder (ATS).

Der er en speciel gruppe af strømforbrugere (brandalarm, røgudstødningssystemer i tilfælde af brand, nødbelysning og nogle andre), som altid skal drives af den første kategori af pålidelighed. For at gøre dette skal du bruge backup-strømkilder - batterier og små lokale kraftværker.

I henhold til de eksisterende standarder for den tredje pålidelighedskategori leveres elektricitet til huse med gasovne med en højde på højst 5 etager, huse med elektriske komfurer med antallet af lejligheder i huset mindre end 9 og huse til havearbejde.

Elektricitetsforsyning i den anden kategori af pålidelighed er underlagt huse med gasovne med en højde på mere end 5 etager og huse med elektriske komfurer med antallet af lejligheder over 8.

I den første kategori af pålidelighed leveres elektricitet til opvarmningsenheder i boligblokke, i nogle huse og elevatorer. Det skal bemærkes, at de i den første kategori hovedsageligt leverer elektricitet til nogle offentlige bygninger: dette er bygninger med mere end 2.000 ansatte, drifts- og fødeafdelinger på hospitaler osv.

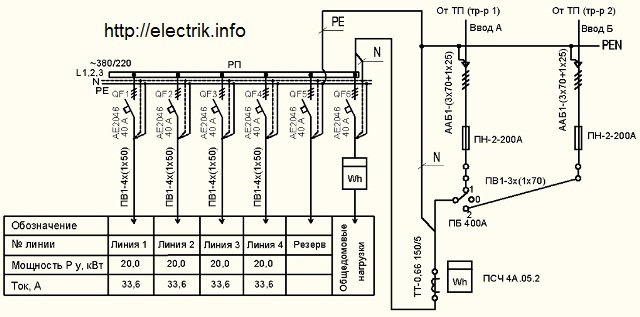

Figuren viser strømforsyningsplan i det fire adgangshus, drevet af den anden kategori af pålidelighed med et sikkerhedskabel. Omskiftning af strømkabler udføres af en omskifter med positionerne "1", "0" og "2". I position “0” kobles begge kabler ud. Fra afbrydere QF1 ... .QF4 strømmer de linjer, der går langs de lodrette stigerør, hvorfra strømmen føres til lejlighederne. Generelle husbelastninger: belysning af trapper, kældre, lamper over indgangsdørene til indgangspartierne foder en separat gruppe, der indeholder deres elektricitetsmåling.

Fig. 1. El-ordning i en lejlighedsbygning

Afhængigt af antallet af lejligheder i huset, kan alt elektrisk udstyr placeres i et elektrisk skab eller i flere.Hvordan det elektriske udstyr i tavlehuse ser ud, vises på fotografierne. På fotoet 1 - inputenheder og måleenheder. På foto 2 - vendbar kontakt med sikringer. På billedet 3 - afbrydere på de udgående linjer.

Introduktionsindretninger og doseringsenheder i en lejlighedsbygning

Vendbar afbryder med sikringer

Udgående afbrydere

Hvis skolen havde emnet: "Grundlæggende om strømforsyningen til vores hjem", ville ulykker forårsaget af svigt i forskellige strømafbrydere og frakoblere på strømledninger og i transformatorstationer være meget sjældnere. Vi læres fra barndommen at vaske hænderne før vi spiser og fortælle, hvordan vi skal krydse vejen. Men ingen lærer os, at hvis lyset slukkes i lejligheden, skal du straks afbryde alle kraftfulde elektriske apparater fra netværket: strygejern, varmeovne og elektriske komfurer.

For eksempel, hvis netværket blev afbrudt som et resultat af en sikring, der blæste ud i et elektrisk panelhus, for at gendanne strømforsyningen, skal elektrikere slukke for kontakten, udskifte sikringen og tænde for afbryderen igen. Levetiden for alle koblingsanordninger afhænger meget af størrelsen på den skiftede belastning.

Hvis alle beboerne i huset koblet deres elektriske apparater ud af stikkontakten under en strømafbrydelse, ville en sådan tænding forekomme ved meget lavere strømme, og strømafbrydere ville vare meget længere.

I vores eksempel, når elektrikere slukker for afbryderen, kan der ses en lys blitz i kredsløbet i to faser med uforbrændte sikringer i det øjeblik, kontakterne er frakoblet - en lysbue blinker i et split sekund, hvorfra kontakterne gradvist brænder ud.
