Sådan udføres adskillelse af ledninger fra forbrugergrupper i et privat hus og lejlighed

En ret stor del af befolkningen bor stadig i gamle huse med elektriske ledninger, der blev skabt til små belastninger. For bare et par årtier siden arbejdede vores forældre fra husholdningsapparater:

• en lampe i hvert rum;

• køleskab, tv, båndoptager, radio, permanent installeret og tilsluttet stikkontakter;

• flere bærbare husholdningsapparater såsom jern, hårtørrer og et lille sæt værktøjer.

Under disse forbrugere, som regel, 2,5 kvadratisk aluminium ledningerbeskyttet af to afbrydere eller elektriske stik med en arbejdsstrøm på op til seks ampere.

Moderne husholdningsapparater har et øget forbrug af elektricitet, og deres antal i vores lejligheder er steget dramatisk. Kraftige støvsugere, vaskemaskiner, elektriske komfurer, opvarmede gulve, madprocessorer, mikrobølgeovne og andre nyttige enheder letter vores levevilkår meget.

Selv lysskemaet består af et andet antal generelle og lokale lamper, der styres fra flere steder eller eksternt.

Derfor er spørgsmålet om opgradering af ledningerne og dets opdeling i grupper for at sikre sikkerhed og bekvem anvendelse meget vigtig.

Hvad er fordelene ved fælles ledninger?

Metoden til adskillelse af elektriske apparater med separate ledninger tillader:

• forbedre deres ledelse

• at forenkle konsekvenserne af ødelæggelsen af ​​nye krisesituationer;

• lette reparationsarbejdet.

Forbedring af ledelsen

Ved hjælp af metoden til adskillelse af ledningsføring kan du oprette sektioner af ikke-frakoblet udstyr, der forbliver i drift i tilfælde, der er nødvendige for ejeren af ​​lejligheden.

Udtrykket "ikke frakoblet" betyder, at udstyr, der er tildelt i en separat gruppe og drevet fra dets individuelle beskyttelse. I tilfælde af en ulykke fjerner de de skader, der er sket, og i mangel af ejere i lang tid, for eksempel under en rejse eller en forretningsrejse, kan du slukke for alle ikke-væsentlige enheder og forlade for eksempel en madfryser og Smart Home-systemdrevet separat fra andre motorveje.

På grund af denne funktion reduceres energiforbruget, og bekvemmeligheden ved dets styring øges. Når en del af det elektriske kredsløb går på tomgang uden belastning, kan det ganske enkelt tændes for sikkerhed og økonomi.

Nødstop

Overvej et uforudset tilfælde af strømafbrydelse, når for eksempel naboer oversvømmet ovenfra, eller hjemmemesteren uden held borede en mur på det sted, hvor ledningen passerede og provokerede kortslutning i strømordningen. Naturligvis fjernes det automatisk ved betjening af afbryderen.

Når ledningerne foretages af en enkelt motorvej, forsvinder lyset i hele lejligheden. Det forbliver uden elektrisk forsyning i temmelig lang tid, indtil elektrikeren gendanner kredsløbet.

Metoden til at dele ledningerne i separate grupper giver dig mulighed for at gemme det meste af det elektriske udstyr ved at lukke en enkelt beskadiget bagagerum ned. Samtidig forenkles søgningen efter en funktionsfejl kraftigt, fordi stedet for dets dannelse allerede er ved at blive klar, og der ikke er behov for at analysere resten af ​​kredsløbet.

Reparationsarbejde

Hvis der i den gamle lejlighed var alle stikkontakter drevet gennem en afbryder, da det blev nødvendigt at reparere eller rekonstruere kredsløbet et sted, var det nødvendigt at aflaste spændingen i fordelingspanelet fuldstændigt. Dette førte til nedlukning af køleskabet, ophør med at se tv-programmer og endda ofte tvunget beboere til at sidde i mørke eller ved levende lys.

Ved at forbinde forbrugere i forskellige grupper til adskilte motorveje besluttes styringen af ​​husholdningsapparater anderledes: det er nok at fjerne spændingen fra det reparerede område og lade resten af ​​det elektriske udstyr arbejde.

Når der opstår en funktionsfejl i udløbsgruppen, slukkes den, og ved hjælp af belysningskredsløbet kan du fortsætte med at arbejde med elektrisk lys og tilslutte det nødvendige elværktøj midlertidigt til det.

Hvis ulykken skete i belysningsnetværket, tændes midlertidigt lys for at udføre reparationer let fra de resterende belysningskredsløb.

Retningslinjer for deling af ledningsforbindelser

Inden du starter arbejde med elektriske ledninger, skal du studere eksisterende standarder og planlægge et nyt projekt omhyggeligt.

Regler for dannelse af forbrugergrupper

Elektriske ledninger oprettes af separate motorveje drevet af dets individuelle afbryder og RCD eller difavtomat. Samtidig overholdes følgende principper:

1. Der oprettes separate linjer til kraftfulde husholdningsapparater såsom kogeplader, elektriske komfurer, vaskemaskiner og lignende enheder. Til deres strøm bruges et kabel på 4 eller 6 mm kvadrat, og specielle stikkontakter bruges af terminal switching enheder;

2. Hvert værelse med sin egen udgangsgruppe er individuelt forsynet med et kabel med tværsnitsledere på mindst 2,5 mm kvadrat. Da det mest energiforbrugende udstyr er koncentreret i køkkenet, er der øget opmærksomhed på at give det mad;

3. Til belysningsskemaet oprettes individuelle kæder, der ikke er forbundet med stikkontaktgruppen. De kan yderligere opdeles i separate afsnit. De fødes med et kabel med et tværsnit på 1,5 mm kvadrat;

4. værelser med høj luftfugtighed, såsom et badeværelse, toilet, køkken, er forbundet med separate kabler via en RCD med et registreret setpoint på 10 eller 6 milliamper. For at gøre dette indgås de i den "våde gruppe" på ledningsforløbet og beregnes individuelt under hensyntagen til elektriske sikkerhedsstandarder;

5. De resterende rum er beskyttet mod lækstrømme af RCD'er konfigureret til et 30 mA sætpunkt. Det er helt tilladt at tilslutte flere af samme type fastgørelse til en beskyttelse;

6. Hver planlagt gruppe beregnes ud fra forbrugsstrømme. For hende vælges kabler og beskyttelse. Når enhedernes samlede strøm overskrider rimelige grænser, der komplicerer installationen og betjeningen, er de opdelt i yderligere undergrupper;

7. antallet af stikkontakter og kontakter i hvert rum bør ikke kun give bekvemmelighed, men også begrænse brugen af ​​forskellige forlængerledninger og tees i fremtiden. Det er vanskeligt at tage dette i betragtning, når man køber nyt udstyr, og ekstra stikkontakter vil forhindre sådanne tilfælde.

Principper for elektrisk planlægning

I betragtning af specifikationerne i den menneskelige hukommelse og kompleksiteten i det kommende arbejde, er det nødvendigt, før starten af ​​deres implementering, nøje at tænke igennem alt og oprette et projekt på papir. For at gøre dette, udarbejd en skitse eller tegning af alle rum i en skala og udpeg det til stederne for elektriske paneler, alle lamper med kontakter, stikkontakter og ansvarlige forbrugere.

Du kan bruge tegningerne fra udvikleren, som allerede beskrevet i artiklen om ledningsdiagrammet i lejligheden. En lignende plan er gemt i boligdokumentationen.

Hvis der er vanskeligheder med at finde dette dokument og derefter bruge et stykke papir, en pen, en lineal med et målebånd, er det ikke svært at måle lejligheden i lejligheden selv og sætte en møbelplan på skitsen. Dens placering har en betydelig indflydelse på den rationelle placering af stikkontakter, afbrydere, lys og brugervenlighed.

På denne plan angives derefter placeringen af ​​de elektriske punkter og analyserer layoutet af ledningerne og kablerne til dem.

Lettere forenkling af udarbejdelsen af ​​en lejlighedsplan og udfør den effektivt med nøje overholdelse af bygningsbetegnelser, tillad specialiserede programmer. Som et eksempel giver vi et overblik over den gratis Online Roomle-service.

Placeringen på Internettet og registreringsmetoden vises på billedet herunder.

Du behøver kun at indtaste din e-mail-adresse, tænke og skrive en adgangskode og trykke på registreringsknappen. Du vil se det første vindue i tjenesten.

Start arbejdet med emnet "Opret en ny plan", og fortsæt med at håndtere det enkle design. Tjenesten har et tilstrækkeligt sæt værktøjer.

Den praktiske brug af dens funktioner er intuitiv uden problemer. I det første øjeblik, hvor vinduet åbnes, får du en træningsvideo til visning. Vi anbefaler, at du studerer det, selvom du kan springe tilbage og vende tilbage til det på ethvert passende tidspunkt.

Før registrering anbefaler vi, at du gør dig bekendt med funktionen i tjenesten i informationsvideoen til WEBTOURS-ejeren "Sådan opretter du en lejlighedsplan gratis og online."

Det viser enkle arbejdsmetoder, der ikke kun hjælper med at skabe et skaleret billede og udskrive det på papir, men også se det visuelle billede i en perspektivvisning eller 3D-volumetrisk repræsentation.

Mulige skemaer til anlæggelse af elektriske ledninger

Alle strømkabler i den ene ende er tilsluttet i lejlighedens distributionskort. Endvidere kommer spændingen gennem indgangslinjen fra opstrøms strømkort, og alle udgående linjer kan udføres i henhold til et af tre forbindelsesordninger:

1. radialt fra et fælles centrum til periferien;

2. ved en løkke på grund af den serielle forbindelse fra alle forbrugere til en fælles bagagerum;

3. på en kombineret måde.

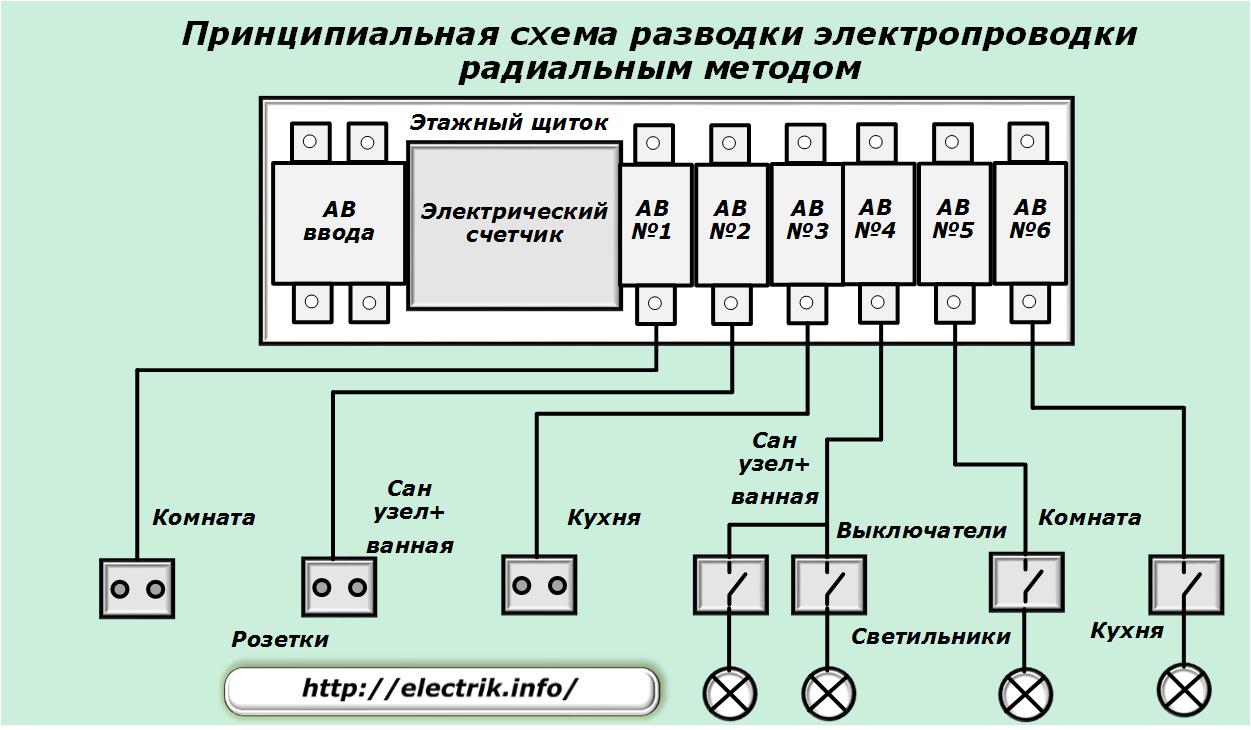

Radial metode

Denne ordning er bedst egnet til at opdele ledninger i forbrugergrupper og er kendt for øget pålidelighed.

Det kræver dog øget forbrug af kabel i forskellige sektioner. På grund af dette er de ikke opfyldt, kravene til besparelser reduceres, og mængden af ​​installationsarbejde er yderligere kompliceret.

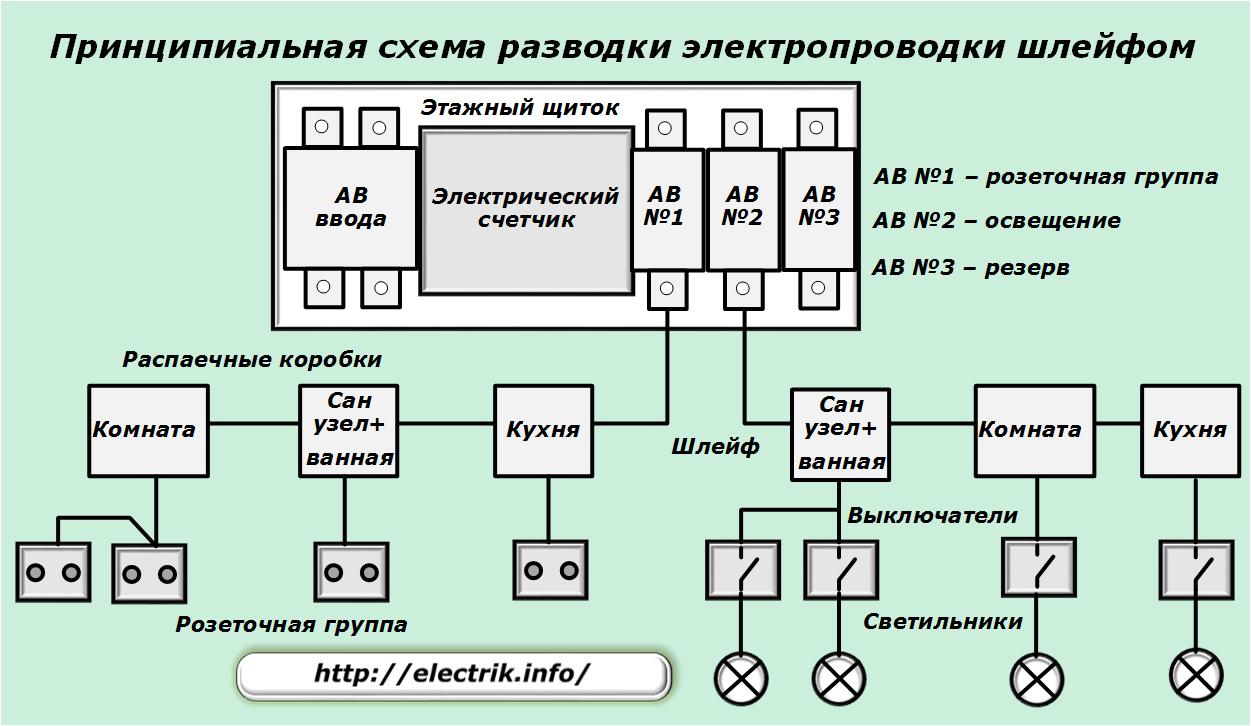

Loop-metode

I sin struktur modsiger forbrugernes serielle forbindelsesordning principperne for opdeling af ledninger i separate grupper, fordi den simpelthen kombinerer dem med en fælles bagagerum, som vist på billedet herunder for forbrugere af belysningslinjer og ledningsdåse.

I det gamle layout af de elektriske ledningsdiagrammer for lejligheder og bygninger blev loop-metoden betragtet som den vigtigste tilgængelige metode. Det gjorde det muligt at spare betydeligt på længden på kabler og ledninger. På grund af øgede sikkerhedskrav opgives det i moderne forhold, men individuelle løkkeelementer bruges til blandet forbindelse.

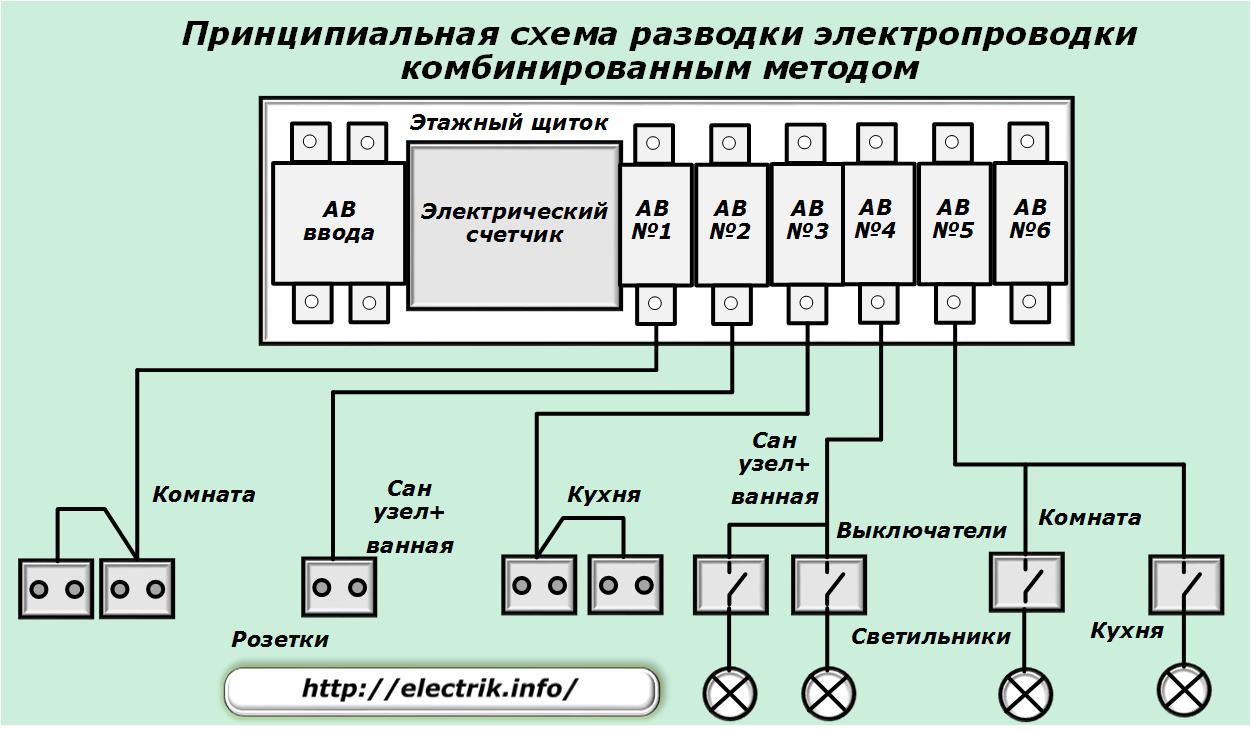

Kombineret metode

Denne metode kombinerer elementerne i de to første indstillinger forbinder forbrugere til lejligheden elektriske panel. Det bruges ofte i moderne lejligheder.

På grund af den korrekte overvejelse af fordelingen af ​​strøm til husholdningsapparater og det omhyggelige valg af kabel- og trådmærker til dem med beskyttelse mod afbrydere og RCD'er, skabes en optimal balance mellem:

• pålidelighed og sikkerhed ved drift af det elektriske kredsløb;

• udgifter til materielle og monetære fonde til oprettelse heraf.

Funktioner ved installation af forbrugergrupper

Efter at de elektriske ledninger i lejligheden er fuldt planlagt og beregnet, og projektet for dens lægning er blevet oprettet og de nødvendige materielle ressourcer er erhvervet, begynder de installationen. For at gøre dette, direkte på vægge, loft og bærende bygningskonstruktioner, er alle placeringer af elektriske punkter planlagt og tegnet.

Derefter afklares deres placering yderligere, og der markeres placering af elektriske motorveje fra lejlighedspanelet. I dette tilfælde er det nødvendigt at tage hensyn til rørledningerne til opvarmning, gasforsyning, vandforsyning, spildevand og andre vigtige teknologiske systemer, der er lagt i lejligheden.

Når du udfører arbejde, er det nødvendigt at observere standarder for sikker ledningsføringog. De er designet til bygninger konstrueret af alle typer byggematerialer, inklusive SIP-paneler. Det skal bemærkes, at ledninger og kabler kan lægges på en lukket eller åben måde i henhold til forskellige teknologier og teknikker.
